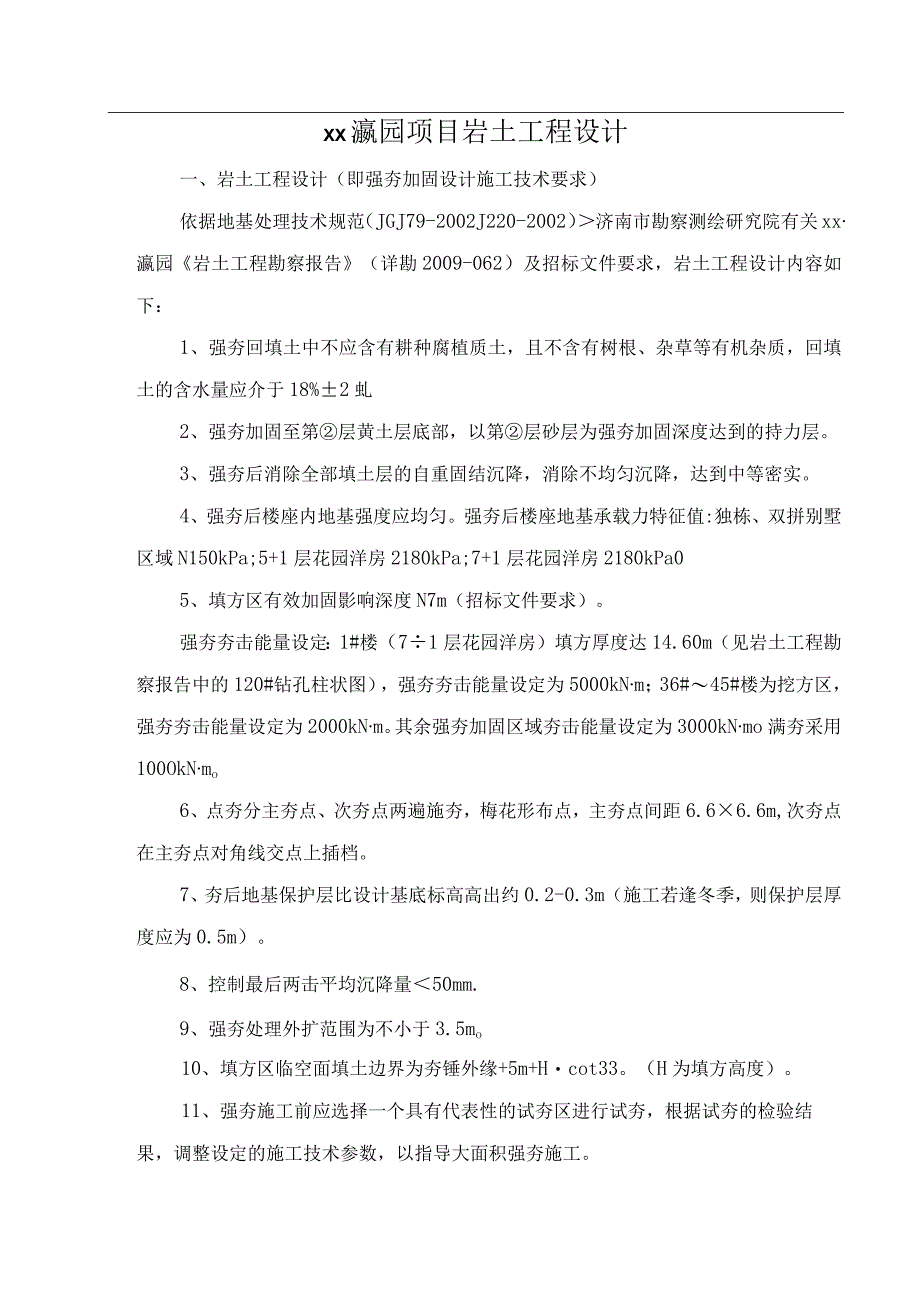

岩土工程设计.docx_第1页
第1页 / 共34页

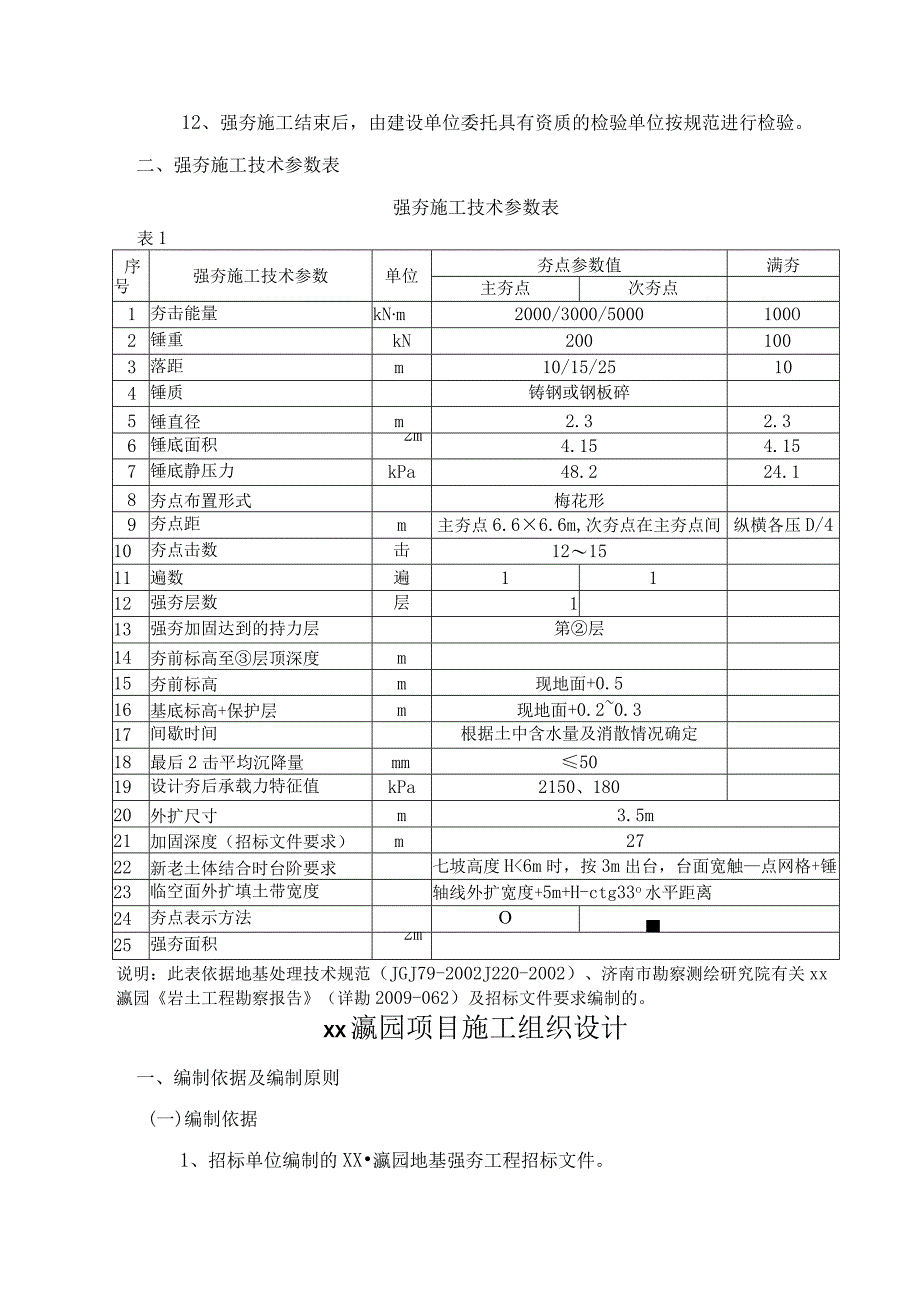

岩土工程设计.docx_第2页
第2页 / 共34页

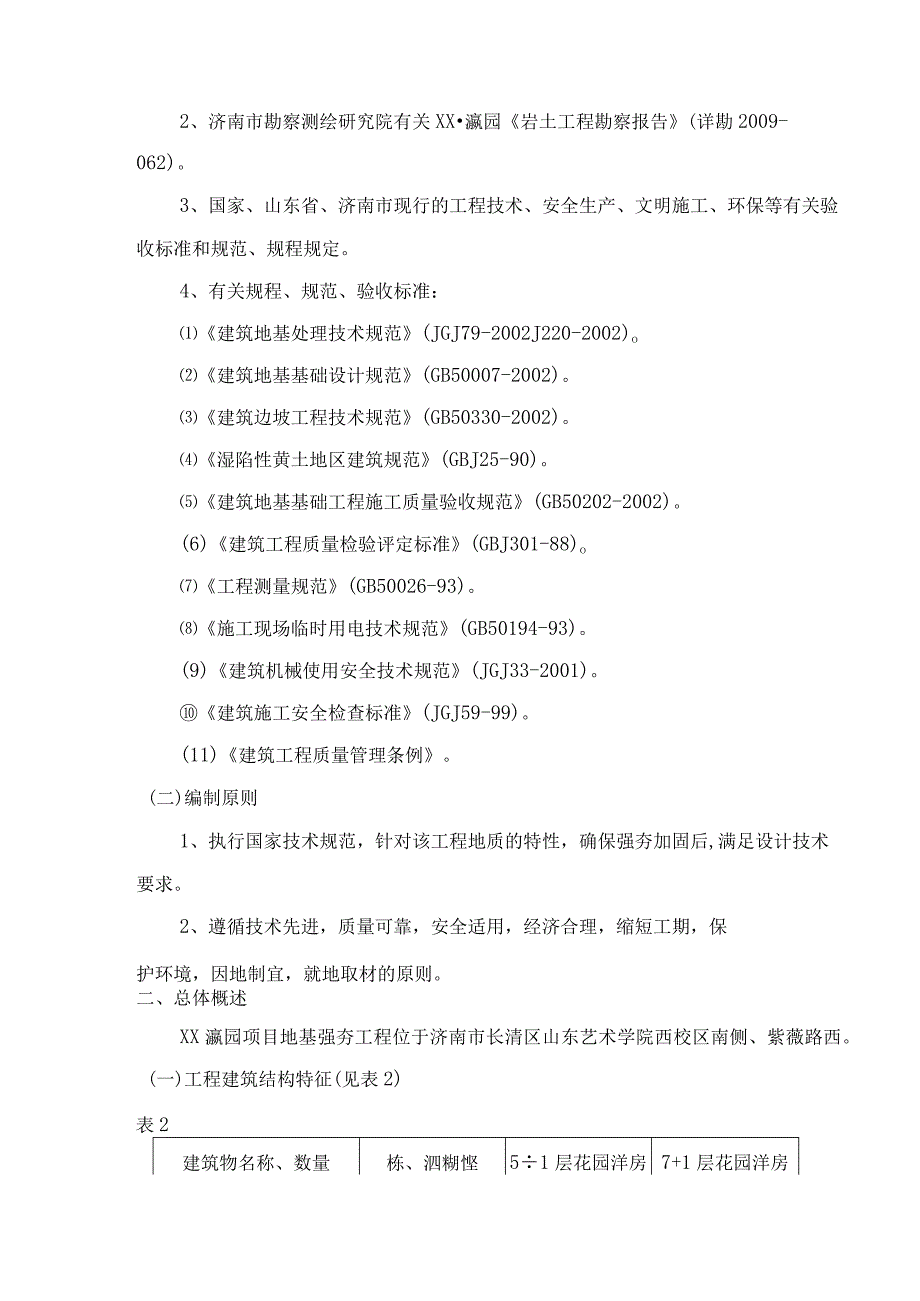

岩土工程设计.docx_第3页
第3页 / 共34页
岩土工程设计.docx_第4页
第4页 / 共34页
岩土工程设计.docx_第5页
第5页 / 共34页
岩土工程设计.docx_第6页
第6页 / 共34页
岩土工程设计.docx_第7页
第7页 / 共34页
岩土工程设计.docx_第8页
第8页 / 共34页
岩土工程设计.docx_第9页
第9页 / 共34页
岩土工程设计.docx_第10页
第10页 / 共34页
亲,该文档总共34页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《岩土工程设计.docx》由会员分享,可在线阅读,更多相关《岩土工程设计.docx(34页珍藏版)》请在第壹文秘上搜索。

1、XX瀛园项目岩土工程设计一、岩土工程设计(即强夯加固设计施工技术要求)依据地基处理技术规范(JGJ79-2002J220-2002)济南市勘察测绘研究院有关xx瀛园岩土工程勘察报告(详勘2009-062)及招标文件要求,岩土工程设计内容如下:1、强夯回填土中不应含有耕种腐植质土,且不含有树根、杂草等有机杂质,回填土的含水量应介于18%2虬2、强夯加固至第层黄土层底部,以第层砂层为强夯加固深度达到的持力层。3、强夯后消除全部填土层的自重固结沉降,消除不均匀沉降,达到中等密实。4、强夯后楼座内地基强度应均匀。强夯后楼座地基承载力特征值:独栋、双拼别墅区域N150kPa;5+1层花园洋房2180kP

2、a;7+1层花园洋房2180kPa05、填方区有效加固影响深度N7m(招标文件要求)。强夯夯击能量设定:1#楼(71层花园洋房)填方厚度达14.60m(见岩土工程勘察报告中的120#钻孔柱状图),强夯夯击能量设定为5000kNm;36#45#楼为挖方区,强夯夯击能量设定为2000kNm。其余强夯加固区域夯击能量设定为3000kNmo满夯采用100OkNmo6、点夯分主夯点、次夯点两遍施夯,梅花形布点,主夯点间距6.66.6m,次夯点在主夯点对角线交点上插档。7、夯后地基保护层比设计基底标高高出约0.2-0.3m(施工若逢冬季,则保护层厚度应为0.5m)。8、控制最后两击平均沉降量50mm.9、

3、强夯处理外扩范围为不小于3.5mo10、填方区临空面填土边界为夯锤外缘+5m+Hcot33。(H为填方高度)。11、强夯施工前应选择一个具有代表性的试夯区进行试夯,根据试夯的检验结果,调整设定的施工技术参数,以指导大面积强夯施工。12、强夯施工结束后,由建设单位委托具有资质的检验单位按规范进行检验。二、强夯施工技术参数表强夯施工技术参数表表1序号强夯施工技术参数单位夯点参数值满夯主夯点次夯点1夯击能量kNm2000/3000/5000100O2锤重kN2001003落距m10/15/25104锤质铸钢或钢板碎5锤直径m2.32.36锤底面积2m4.154.157锤底静压力kPa48.224.1

4、8夯点布置形式梅花形9夯点距m主夯点6.66.6m,次夯点在主夯点间插档纵横各压D/410夯点击数击121511遍数遍1112强夯层数层113强夯加固达到的持力层第层14夯前标高至层顶深度m15夯前标高m现地面+0.516基底标高+保护层m现地面+0.20.317间歇时间根据土中含水量及消散情况确定18最后2击平均沉降量mm5019设计夯后承载力特征值kPa2150、18020外扩尺寸m3.5m21加固深度(招标文件要求)m2722新老土体结合时台阶要求七坡高度H6m时,按3m出台,台面宽触点网格+锤半径23临空面外扩填土带宽度轴线外扩宽度+5m+H-ctg33o水平距离24夯点表示方法O25

5、强夯面积2m说明:此表依据地基处理技术规范(JGJ79-2002J220-2002)、济南市勘察测绘研究院有关xx瀛园岩土工程勘察报告(详勘2009-062)及招标文件要求编制的。XX瀛园项目施工组织设计一、编制依据及编制原则(一)编制依据1、招标单位编制的XX瀛园地基强夯工程招标文件。2、济南市勘察测绘研究院有关XX瀛园岩土工程勘察报告(详勘2009-062)。3、国家、山东省、济南市现行的工程技术、安全生产、文明施工、环保等有关验收标准和规范、规程规定。4、有关规程、规范、验收标准:建筑地基处理技术规范(JGJ79-2002J220-2002)o建筑地基基础设计规范(GB50007-200

6、2)。建筑边坡工程技术规范(GB50330-2002)。湿陷性黄土地区建筑规范(GBJ25-90)。建筑地基基础工程施工质量验收规范(GB50202-2002)。(6)建筑工程质量检验评定标准(GBJ301-88)o工程测量规范(GB50026-93)。施工现场临时用电技术规范(GB50194-93)。(9)建筑机械使用安全技术规范(JGJ33-2001)。建筑施工安全检查标准(JGJ59-99)。(11)建筑工程质量管理条例。(二)编制原则1、执行国家技术规范,针对该工程地质的特性,确保强夯加固后,满足设计技术要求。2、遵循技术先进,质量可靠,安全适用,经济合理,缩短工期,保护环境,因地制宜

7、,就地取材的原则。二、总体概述XX瀛园项目地基强夯工程位于济南市长清区山东艺术学院西校区南侧、紫薇路西。(一)工程建筑结构特征(见表2)表2建筑物名称、数量栋、泗糊悭51层花园洋房7+1层花园洋房层数2/3517+1结构类型框架框架框架长度(m)14.622.352.4-8175.4宽度(m)13.7-17.91215.412-13.2基础形式条形基础条形基础条形基础基础埋深(m)-1.3-3.2-3.2柱墙下最大轴力(kN)90()15001900基底标高(m)(一)工程特点、环境因素1、工程特点(1)本工程为民用建筑工程,其中花园洋房承载力要求较高,工期紧、任务重,且土体含水率偏高。施工前

8、期气温相对较低,夯后土体消散固结时间相对较长,因此施工要求组织严密,必须加强各项施工保证措施,确保地基强度及变形达到设计要求。(2)我公司对该项目高度重视,组织地质和施工经验丰富的工程技术人员,对相关资料进行了认真细致的学习,并多次通过对现场实地踏看调查,对该工程地质特殊,地形复杂和强夯加固技术要求较高等难点进行了深入的分析、研究,并确定了妥善的施工技术措施。2、环境因素本工程项目周边村民已经搬迁、安置,干扰较少,施工区域环境较为有利。(三)工程地质1、工程地质简况(1)场地地貌:山前坡洪积裙下部与河流阶地交汇处(2)地形:地形东高西底,地势较高,勘察期间自然地面标高为56.8162.33mo

9、(3)地下水:地下水埋臧较深,勘察期间(6月份),在勘察深度内未发现第四系孔隙潜水。2、场地岩土层分布及物理性质(1)土层描述填土(Q42ml):分素填土和杂填土素填土:褐黄色,可塑,湿,以粘性土为主,含砖屑、碎石、砂砾、植物根、木炭屑等。在堪区东南部该层中下部普遍含有碎石素填土夹层,碎石含量6070%,棱角状、次棱角状,粒径26厘米,混褐黄色粉质粘土和粗砂。该层局部有杂填土,杂色,松散稍密,稍湿。主要含块石、卵石等。黄土、细砂、中砂、粗砂(Q严)黄土:褐黄黄褐色,可硬塑,局部为坚硬状态;稍湿湿,无摇振反应,刀切面稍光滑,干强度及韧性中等。含铁锯氧化物、白色钙质条纹,具虫孔,含少量姜石。细砂:

10、褐黄色,稍密,主要矿物成分为长石、石英,混少量卵石。中、粗砂:褐黄色,稍中密,主要矿物成分为长石、石英,混少量卵石。局部为砾砂。该层下部含卵石薄层或透镜体:卵石含量60-70%,粒径28厘米,混粗砂。粉质粘土(Q4al+Pl):褐黄色黄褐色,可硬塑,湿,刀切面较光滑,无摇振反应,干强度及韧性中等,含铁镒氧化物,少量砂砾。该层局部夹卵石薄层或透镜体:杂色,稍密,卵石含量6070%,粒径28厘米,混粗砂。该层夹中、粗砂透镜体:褐黄色,中密,主要矿物成分为长石、石英,混少量卵石。(2)各层土分布及物理性质见表3表3层号岩土名称分布描述标高(m)厚度(m)W%eNsEs1-21素填土普遍分布,场区中部

11、局部缺失43.1161.330.10-14.7Xmin=15.9Xmax=30.0Xmin=0.575Xmax=0.934Xmin=3.3Xmax=10.53.310.52黄土细砂中砂粗砂场区北部黄土与砂交互分布,南部较薄,东南部(幼儿园处)厚度较大44.2457.700.4012.80Xmin=9.1Xmax=26.2Xmin=0.604Xmax=0.859Xmin=6.8Xmax=15.1Xmin=0.019Xmax=0.043Xmin=3.17Xmax=22.843质土粉粘未揭穿最大揭示深度16.80最大揭示厚度8.60P=24.2U=0.736口二158(3)地基承载力特征值表4层号岩

12、土名称J(kPa)1素填土702黄土140细砂150中、粗砂180卵石3003粉质粘土160中、粗砂200卵石300三、工程重点、难点问题及解决方案(一)重点、难点问题1、招标文件表明,场地部分区域已进行过强夯。原有强夯区将在2、现场冲沟回填厚度差异较大,未进行一般性碾压,且回填已经掩盖了填方区域范围及挖填边界,地质条件较为复杂地面浅层区域形成硬壳,严重影响夯击能量向深层传递,影响加固深度!目前现场已无法分辨哪些地块进行过强夯、处理难度较大(右图)。(右图)。3、现有院墙、南部排水系统已经建成,强夯时将产生冲击波,为防止振动破坏,施工过程中应注意防护。现场围墙照片:场区南部已有排水系统(照片中

13、箭头所指为管线及检查井)。4、现场小沟塘及人为掘土区域需提前采取措施处理,填土时要进行一般性碾压,防止强夯机械驶入后倾斜、倾覆。下图:小沟塘。下图:人为掘土区照片。(二)重点、难点问题的解决方案以上这些因素将在岩土工程设计、施工组织设计中充分考虑,比如针对第(1)条现场部分区域已形成硬壳,将采用大能量、大间距夯击;为保护己有构筑物,施工时施工顺序自构筑物一侧向另一侧进行,必要时将采取挖隔振沟等措施;针对现场小沟塘、人为掘土区域,回填时采取分层回填、采用挖掘机或推土机进行一般性碾压措施等防止强夯机驶入后倾斜、倾覆。四、施工准备工作计划(一)技术准备1、认真踏勘现场地形地貌及现场周边建筑物及地下地上管线、障碍物等的位置,绘制施工现场平面图,并采取相应处理措施。2、认真组织图纸会审,学习有关技术规范及经建设、设计、监理单位审查签章批复的强夯施工组织设计(方案)及绘制的施工图纸。3、认真组织施工技术质量安全交底及技术培训。4、根据已知水准点及坐标基点,测放基础轴线及设置永久性测量标志,并请建设、监理等单位共同进行技术复核。5、备齐质检及施工用全站仪、水准仪、钢尺、计算器等必要的仪器、工具以及施工用的各类表格。其中全站仪、水准仪、钢尺计量仪器应经有关单位检验
