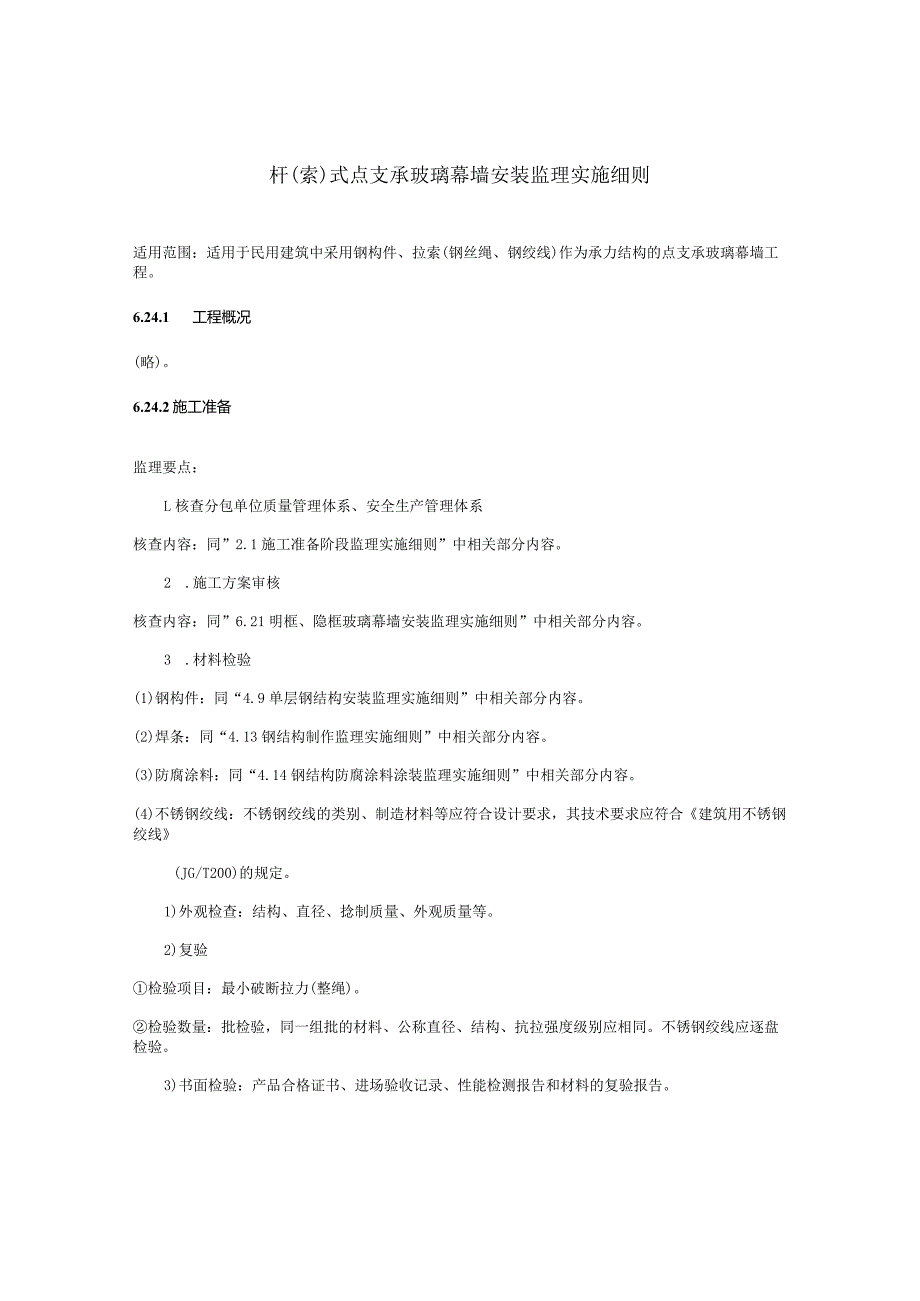

1、杆(索)式点支承玻璃幕墙安装监理实施细则适用范围：适用于民用建筑中采用钢构件、拉索(钢丝绳、钢绞线)作为承力结构的点支承玻璃幕墙工程。6.24.1 工程概况(略)。6.24.2施工准备监理要点：L核查分包单位质量管理体系、安全生产管理体系核查内容：同”2.1施工准备阶段监理实施细则”中相关部分内容。2 .施工方案审核核查内容：同”6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。3 .材料检验(1)钢构件：同“4.9单层钢结构安装监理实施细则”中相关部分内容。(2)焊条：同“4.13钢结构制作监理实施细则”中相关部分内容。(3)防腐涂料：同“4.14钢结构防腐涂料涂装监理实施细则”中

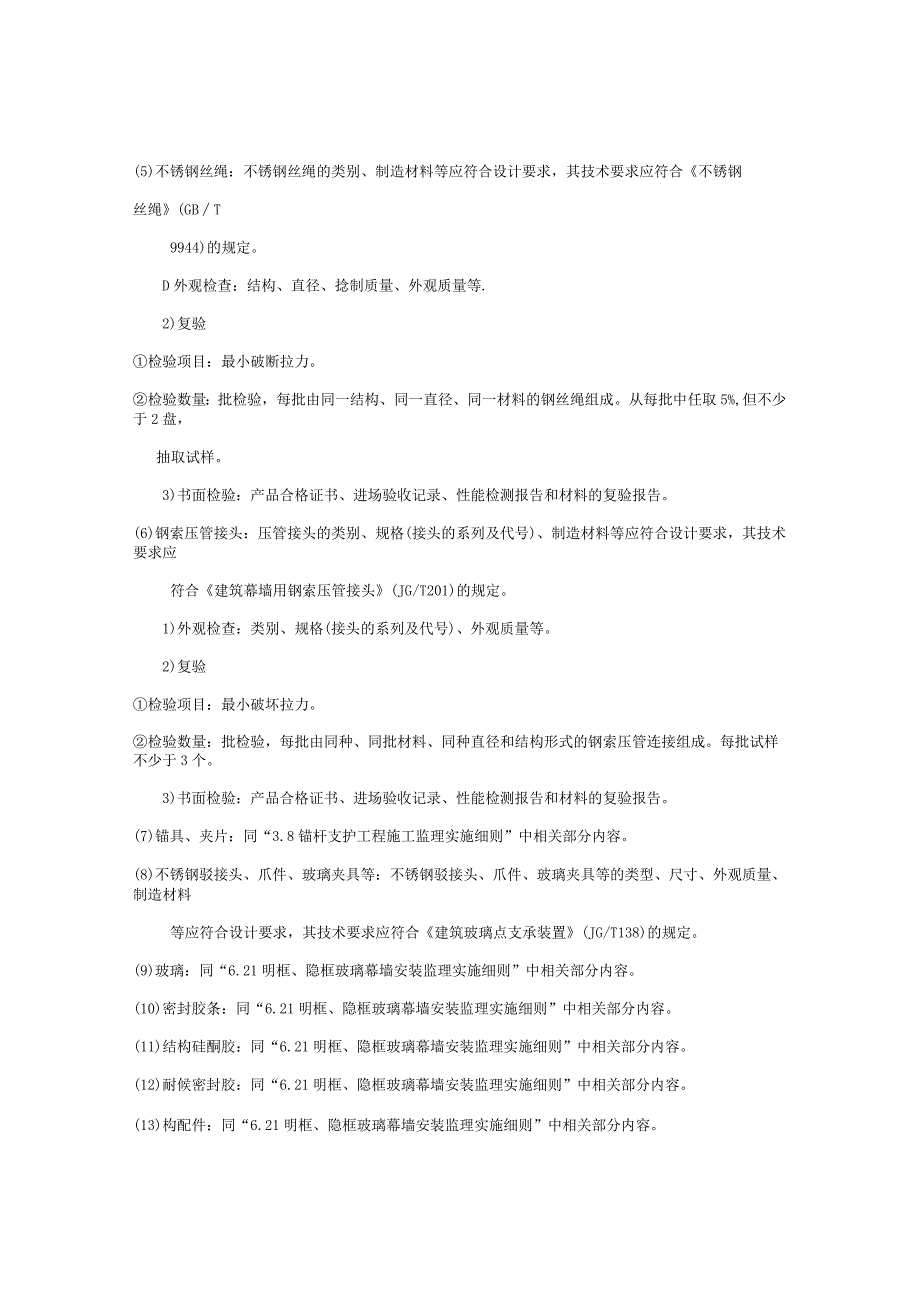

2、相关部分内容。(4)不锈钢绞线：不锈钢绞线的类别、制造材料等应符合设计要求，其技术要求应符合建筑用不锈钢绞线(JG/T200)的规定。1)外观检查：结构、直径、捻制质量、外观质量等。2)复验检验项目：最小破断拉力(整绳)。检验数量：批检验，同一组批的材料、公称直径、结构、抗拉强度级别应相同。不锈钢绞线应逐盘检验。3)书面检验：产品合格证书、进场验收记录、性能检测报告和材料的复验报告。(5)不锈钢丝绳：不锈钢丝绳的类别、制造材料等应符合设计要求，其技术要求应符合不锈钢丝绳(GBT9944)的规定。D外观检查：结构、直径、捻制质量、外观质量等.2)复验检验项目：最小破断拉力。检验数量：批检验，每批
3、由同一结构、同一直径、同一材料的钢丝绳组成。从每批中任取5%,但不少于2盘，抽取试样。3)书面检验：产品合格证书、进场验收记录、性能检测报告和材料的复验报告。(6)钢索压管接头：压管接头的类别、规格(接头的系列及代号)、制造材料等应符合设计要求，其技术要求应符合建筑幕墙用钢索压管接头(JG/T201)的规定。1)外观检查：类别、规格(接头的系列及代号)、外观质量等。2)复验检验项目：最小破坏拉力。检验数量：批检验，每批由同种、同批材料、同种直径和结构形式的钢索压管连接组成。每批试样不少于3个。3)书面检验：产品合格证书、进场验收记录、性能检测报告和材料的复验报告。(7)锚具、夹片：同“3.8锚
4、杆支护工程施工监理实施细则”中相关部分内容。(8)不锈钢驳接头、爪件、玻璃夹具等：不锈钢驳接头、爪件、玻璃夹具等的类型、尺寸、外观质量、制造材料等应符合设计要求，其技术要求应符合建筑玻璃点支承装置(JG/T138)的规定。(9)玻璃：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。(10)密封胶条：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。(11)结构硅酮胶：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。(12)耐候密封胶：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。(13)构配件：同“6.21明框、隐框玻璃幕墙安装监

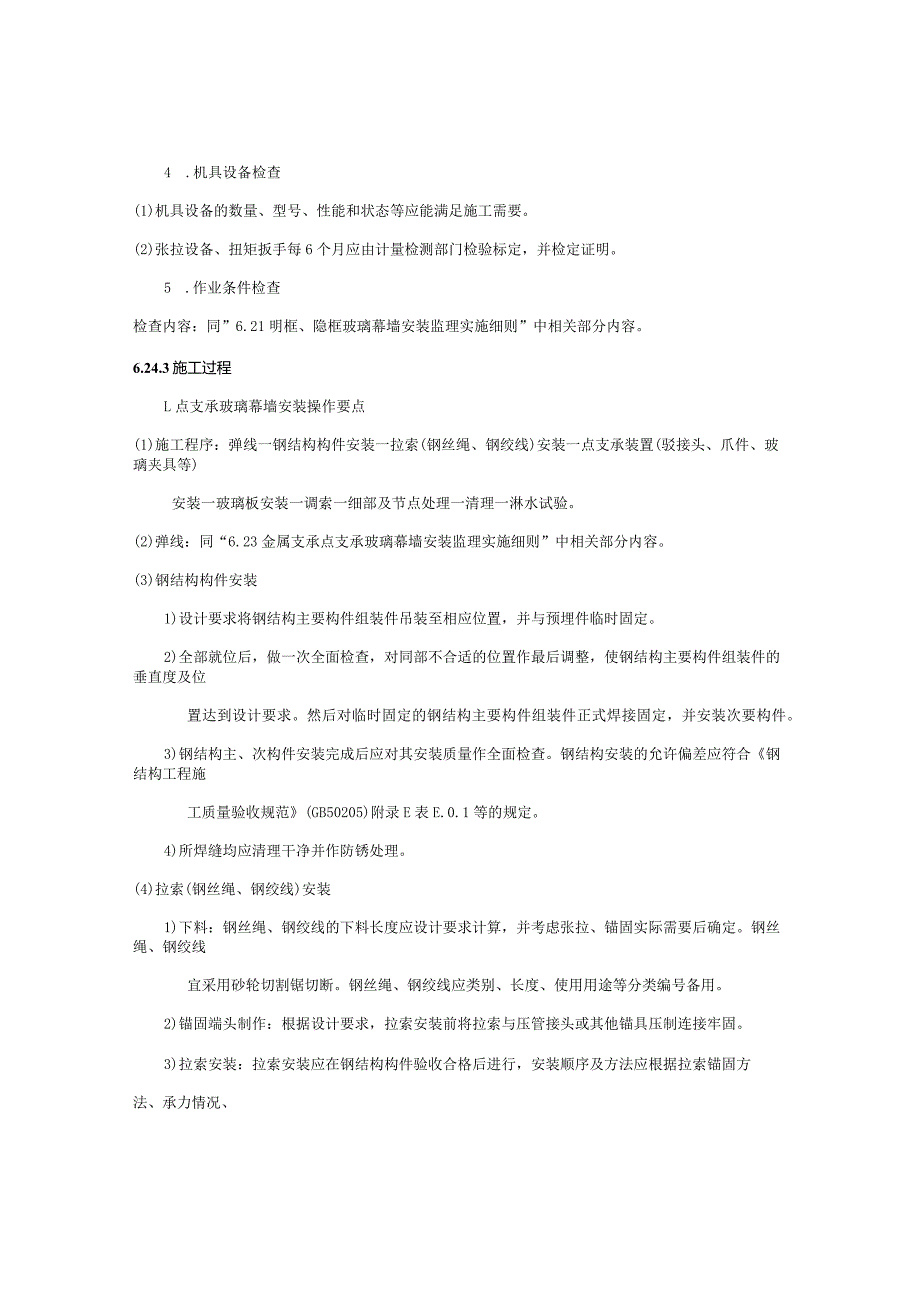

5、理实施细则”中相关部分内容。4 .机具设备检查(1)机具设备的数量、型号、性能和状态等应能满足施工需要。(2)张拉设备、扭矩扳手每6个月应由计量检测部门检验标定，并检定证明。5 .作业条件检查检查内容：同”6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。6.24.3施工过程L点支承玻璃幕墙安装操作要点(1)施工程序：弹线一钢结构构件安装一拉索(钢丝绳、钢绞线)安装一点支承装置(驳接头、爪件、玻璃夹具等)安装一玻璃板安装一调索一细部及节点处理一清理一淋水试验。(2)弹线：同“6.23金属支承点支承玻璃幕墙安装监理实施细则”中相关部分内容。(3)钢结构构件安装1)设计要求将钢结构主要构
6、件组装件吊装至相应位置，并与预埋件临时固定。2)全部就位后，做一次全面检查，对同部不合适的位置作最后调整，使钢结构主要构件组装件的垂直度及位置达到设计要求。然后对临时固定的钢结构主要构件组装件正式焊接固定，并安装次要构件。3)钢结构主、次构件安装完成后应对其安装质量作全面检查。钢结构安装的允许偏差应符合钢结构工程施工质量验收规范(GB50205)附录E表E.0.1等的规定。4)所焊缝均应清理干净并作防锈处理。(4)拉索(钢丝绳、钢绞线)安装1)下料：钢丝绳、钢绞线的下料长度应设计要求计算，并考虑张拉、锚固实际需要后确定。钢丝绳、钢绞线宜采用砂轮切割锯切断。钢丝绳、钢绞线应类别、长度、使用用途等
7、分类编号备用。2)锚固端头制作：根据设计要求，拉索安装前将拉索与压管接头或其他锚具压制连接牢固。3)拉索安装：拉索安装应在钢结构构件验收合格后进行，安装顺序及方法应根据拉索锚固方法、承力情况、位置等具体情况确定。4)拉索张拉：拉索预应力张拉顺序应符合设计要求及施工方案规定。施工过程中预应力值应考虑气温变化适当调整，以保证钢丝绳、钢绞线在使用期间受力均衡和安全可靠。拉索预应力张拉应分级进行，张拉程序为：0-0.1照0.25MO.75MLo3A(M为设计预拉力)。(5)点支承装置安装：同”6.23金属支承点支承玻璃幕墙安装监理实施细则”中相关部分内容。(6)玻璃板安装：同“6.23金属支承点支承玻
8、璃幕墙安装监理实施细则”中相关部分内容。(7)调索：玻璃板安装后拉索应做整体检查调整，使其预应力符合设计要求。调索后设计预应力与实际预应力允许偏差值应控制在5%Nt以内，设计计算伸长值与实际伸长值允许偏差应控制在6%以内。(8)细部及节点处理：设计要求施工。(9)清理：同“6.23金属支承点支承玻璃幕墙安装监理实施细则”中相关部分内容。(10)淋水试验：在易渗漏水的部位应进行现场淋水试验。2.监理要点(1)巡视检查原材料及半成品的质量，避免使用未经检验或不合格的材料、半成品。(2)巡视检查施工工艺操作过程是否符合施工方案、设计及规范标准的要求，是否存在质量缺陷、隐患等。(3)复核幕墙安装基准线
9、、分格线。(4)平行检验钢结构安装检验批质量。(5)对下列部位进行隐蔽工程验收：1)预埋件(或后置埋件)。2)构件的连接节点。3)变形缝及墙面转角处的构造节点。4)幕墙防雷装置。5)幕墙防火构造。6)保温材料及节点构造。(6)钢绞线张拉、调整过程需实行旁站监理，重点检查实际张拉程序及分级张拉(压力表读数及标定值)，每级张拉后稳定时间，最终预拉力，并做好旁站监理记录。6. 24.4专项检测(1)后置埋件拉拔力检测：同”6.9大理石、花岗石板干挂施工监理实施细则”中相关部分内容。(2)拉索最终预拉力检测：根据工程质量控制需要，拉索最终预拉力可进行专项检测。6.24. 5分项工程检验批验收1 .验收
10、程序和组织同“3.2基坑(槽)机械挖土施工监理实施细则”中相关部分内容。2 .检验标准(1)点支承玻璃幕墙安装工程质量检验标准同“6.23金属支承点支承玻璃幕墙安装监理实施细则”中相关部分内容。(2)幕墙节能安装工程质量检验标准同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。3 .工程资料同“6.23金属支承点支承玻璃幕墙安装监理实施细则”中相关部分内容。6.24.6成品保护巡视检查要点：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。6.24.7安全管理巡视检查要点：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。6.24.8相关标准(1)碳素
11、结构钢(GB/T700)。(2)优质碳素结构钢(GB/T699)o(3)合金结构钢(GB/T3077)。(4)低合金高强度结构钢(GB/T1591)。(5)碳素结构钢和低合金结构钢热轧薄钢板和钢带(GB912)。(6)碳素结构钢和低合金结构钢热轧厚钢板和钢带(GB/T3274)。(7)结构用无缝钢管(GB/T8162)。(8)不锈钢丝(GB/T4240)。(9)不锈钢丝绳(GB/T9944)。(10)建筑用不锈钢绞线(JG/T200)O(Il)建筑幕墙用钢索压管接头(JG/T201)o(12)预应力筋用锚具、夹具和连接器(GB/T14370)。(13)预应力筋用锚具、夹具和连接器应用技术规程(JGJ85)。(14)建筑玻璃点支承装置(JG/T138)o(15)其他：同“6.21明框、隐框玻璃幕墙安装监理实施细则”中相关部分内容。
