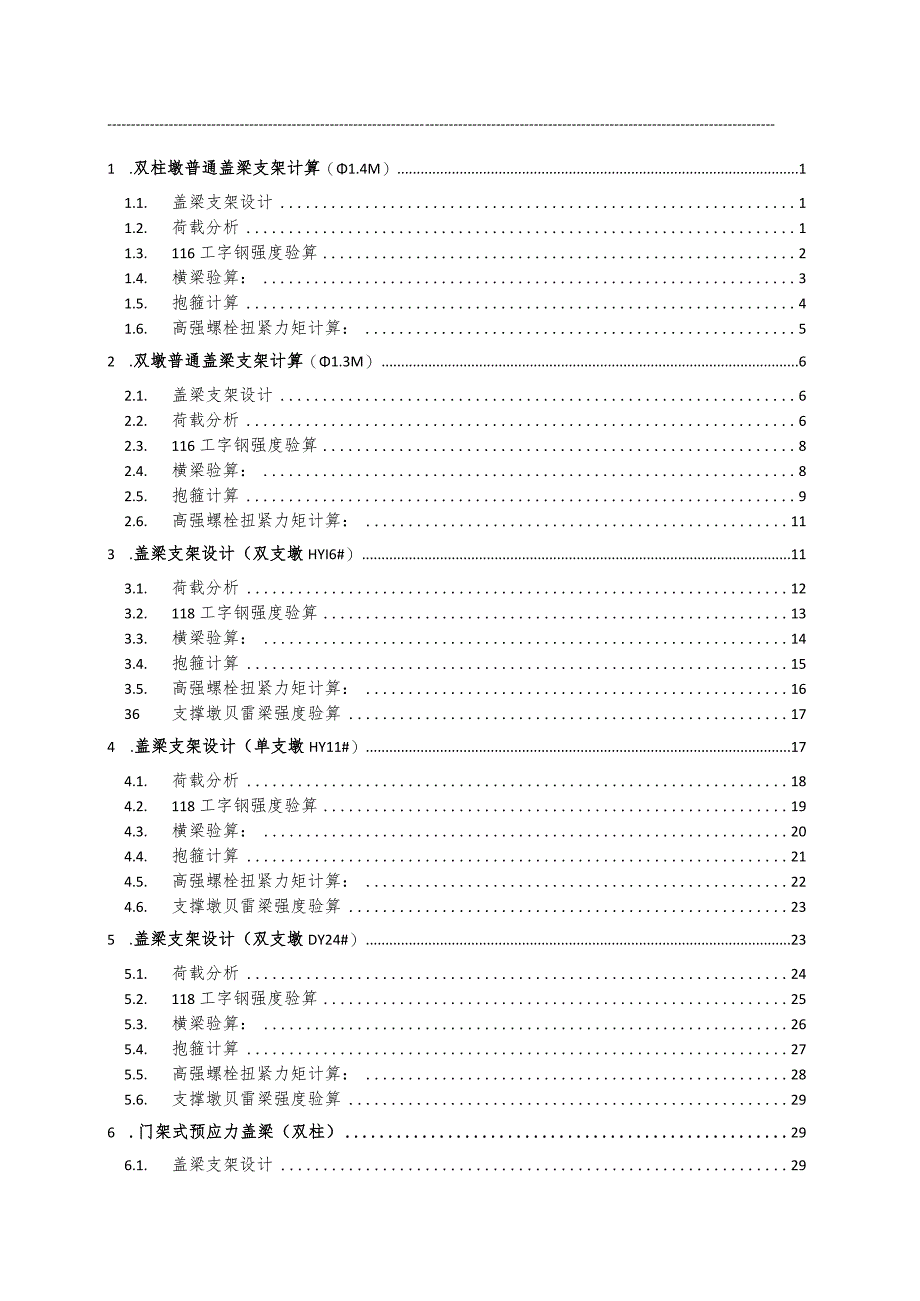

1、XX江高速公路项目第TJlo合同段盖梁支架验算计算：复核：审核：XXXX集团有限公司XX江高速公路项目第TJlO合同段项目经理部二C)XX年四月1 .双柱墩普通盖梁支架计算（1.4M）11.1. 盖梁支架设计11.2. 荷载分析11.3. 116工字钢强度验算21.4. 横梁验算：31.5. 抱箍计算41.6. 高强螺栓扭紧力矩计算：52 .双墩普通盖梁支架计算（1.3M）62.1. 盖梁支架设计62.2. 荷载分析62.3. 116工字钢强度验算82.4. 横梁验算：82.5. 抱箍计算92.6. 高强螺栓扭紧力矩计算：113 .盖梁支架设计（双支墩HYI6#）113.1. 荷载分析123.
2、2. 118工字钢强度验算133.3. 横梁验算：143.4. 抱箍计算153.5. 高强螺栓扭紧力矩计算：1636支撑墩贝雷梁强度验算174 .盖梁支架设计（单支墩HY11#）174.1. 荷载分析184.2. 118工字钢强度验算194.3. 横梁验算：204.4. 抱箍计算214.5. 高强螺栓扭紧力矩计算：224.6. 支撑墩贝雷梁强度验算235 .盖梁支架设计（双支墩DY24#）235.1. 荷载分析245.2. 118工字钢强度验算255.3. 横梁验算：265.4. 抱箍计算275.5. 高强螺栓扭紧力矩计算：285.6. 支撑墩贝雷梁强度验算296 .门架式预应力盖梁（双柱）2
3、96.1. 盖梁支架设计296.2. 荷载分析306.3. 118工字钢强度验算316.4. 贝雷梁强度验算326.5. 抱箍计算336.6. 高强螺栓扭紧力矩计算：346.7. 螺旋管稳定性计算357 .匝道桥普通盖梁(C2#(1.3M)367.1. 盖梁支架设计367.2. 荷载分析377.3. 116工字钢强度验算387.4. 横梁验算：397.5. 抱箍计算407.6. 高强螺栓扭紧力矩计算：418 .匝道桥普通盖梁(C3#(1.2M)428.1. 盖梁支架设计428.2. 荷载分析428.3. 116工字钢强度验算438.4. 横梁验算：448.5. 抱箍计算4586高强螺栓扭紧力矩
4、计算：469 .匝道桥普通盖梁(Nl#(1.1M)479.1. 盖梁支架设计479.2. 荷载分析479.3. 116工字钢强度验算489.4. 横梁验算：499.5. 抱箍计算509.6. 高强螺栓扭紧力矩计算：5110 .砂箱验算：5211 .竹胶板验算5312 .方木验算：55盖梁支架验算1 .双柱墩普通盖梁支架计算(L4m)1.1. 盖梁支架设计盖梁形式为两墩支撑，墩柱中心距离9.Om,墩柱中心外侧悬臂3.0m,断面尺寸为长15m,宽2.0m,高1.8m计算长度15m。盖梁底模支架纵梁采用双145b工字钢；横梁采用116型钢，单根长度4.0m,间2 .2.荷载分析根据现场施工实际情况，
5、抱箍承受荷载主要由盖梁自重荷载q,再考虑纵梁贝雷架自重、横梁工字钢自重、盖梁定型钢模板自重和施工荷载以及振捣荷载、混凝土倾倒冲击荷载。其中盖梁钢筋和睑(C30)自重为主要荷载。如图1所示：3m9.0m3m图2145b工字钢受力图示为简便计算，以上荷载均按照均布荷载考虑，以145b工字钢受力情况分析确定纵梁均布荷载q值和横梁均布荷载P值。145工字钢自重GL145b工字钢：I=33759cm,E=2.110Mpa,W=1500.4cm3,Sx=887.Icn?每米重87.45kg,腹板厚b=13.5mmo硅自重G2：计算可知睑体积为48.311C35钢筋混凝土P=2600Kg;则G2=48.32
6、60010/1000=1256KN人员及设备自重G3：查路桥施工计算手册荷载按照2.5KN11)2来确定；则G3=75KN振捣动荷载G4：按桥规附录D振捣硅产生的荷载为2KN11故取G4=60KN倾倒混凝土冲击荷载G5：对于底模取G5=0KN(混凝土侧厚度大于LOnl)模板自重G6：底模面积Al=I.615=24m单位质量为75Kgm2;侧模面积A2E.8X15X2+1.8X2X2=61.211单位质量为105Kgm2;则：G6=(2475+10561.2)10/1000=82.3KN横梁工字钢G7：查型钢表可知，116工字钢每延米重量为20.5Kg,共需要25根。则G7则=20.542510
7、/1000=20.5KN荷载分项系数：静荷载为1.2,活荷载为1.4可得：G=l.2(Gl+G2+G6+G7)+1.4(G3+G4+G5)=1.2(29.733+1255.8+82.3+20.5)+1.4(75+60)=1855KN荷载均布在两侧145工字钢上，由查路桥施工计算手册得：q=1855215=62KN/m(贝雷梁均布荷载)P=(G-1.229.733)/25/1.552=46.9KNm(分配梁均布荷载)1.3.116工字钢强度验算根据布置，横梁支点间距(简支梁计算长度)L=I.552PFrf图3分配梁受力图示1、最大弯矩、最大剪力计算：p=46.9KNm最大弯矩在跨中处：X=0.7
8、76mMmax=l8(q2)=14.12KN.m(路桥施工计算手册P741第4节)最大剪力在支点处(路桥施工计算手册P741第4节)：Qmax=1/2(ql)=36.4KN2、强度验算：抗弯强度验算：查表知116工字钢抗弯强度设计值为。=145MPa;。=Mw=14.12/140.9=100.2MPa=145MPa;所以满足正截面抗弯强度要求。抗剪强度验算：查表知116工字钢抗剪强度设计值为85MPa;=QXS/(LX3)=36.4X80.8/(6.0X1127)=43.5MPa满足抗剪强度要求3、跨中挠度验算：f1三=5XqX1(384XEX1)=0.OlmmL400=0.39mm根据以上计
9、算，116工字钢刚度强度要求。1.4.横梁验算:62.0062.0062.00纵向工字钢采用双145b工字钢，承受载荷为均布载荷62KNm,计算模型如下图:-279.00465.465.00项目计算结果许用值最大反力R皿465kN最大弯矩MlHx348.75kN.m最大剪力QnaX279kN最大位移fa7.78f0=22.5mm合格9000/400=22.5计算剪应力T皿=QwSx/Ib=279*103*1774.2*lV(27*67518*10,)=27.2MPa0=85MPa计算弯应力。皿=M/W=348.75*1071500.4*2*1Of=II6.2MPao0=145MPa最大剪力处弯
10、应力。x=NUW=279*1071500.4*2*106=92.9MPa。Tg+nx=120.IMPa0=145MPa因此，采用双145b工字钢作为大横梁，强度、刚度均能满足要求。1.5.抱箍计算各材料或构件的强度设计值如下：Q235钢：f=215MPa（抗拉、抗压、抗弯），fv=125MPa（抗剪）角焊缝：ft=125MPa（抗拉、抗压、抗剪）10.9级M30螺栓预拉力查建筑施工手册知预拉力为P=355KN0抱箍直径1.4m,面板14mm厚钢板，法兰盘20mm厚钢板支座a点荷载均由抱箍跟圆形碎柱之间的摩擦力来承担，即摩擦力Fo钢与碎之间的摩擦系数按较安全的0.3考虑（抱箍跟碎柱之间考虑土工布
11、垫）,由F=N可得，舲柱受到抱箍的正压力N=竺也=310OKN0.3因此，抱箍单位面积上受到的压强:N NP =-=A dh31003.14 1.4 0.5=1410KPa 1.41MPa钢抱箍对墩柱产生的正压力远小于墩柱碎设计强度，墩柱碎能承受1.41MPa正压力。抱箍钢板间的拉力F,通过积分的方式求得，计算模型见下图。图4钢抱箍计算模型示意图2F = f prdh sin JoN-N,、rhsind=(coscosO)Trdh2N3100-=987.3KN3.14所以，F=婴=493.6KN抱箍钢板厚14mm,高50cm,抱箍钢板受到的拉应力：。=：=493.6X芈工=A1450070.5
12、MPaf=215MPa,正应力满足要求！采用14mm厚钢板、50Omm高度的单个钢抱箍满足要求！为保证结构安全，现场采取双抱箍。抱箍设计时，高强螺栓只考虑承受拉力，不受剪力。为保证结构安全，高强螺栓在计算上仅考虑内侧两排螺栓受力，外排螺栓不参与受力计算。螺栓孔大小为小32mm,一个10.9级M30高强螺栓设计预拉力，允许最大预拉力值Np=0.8P=0.8X355=284KN两个半抱箍之间的拉力F=493.6KN,按9颗10.9级M30高强螺栓考虑，单颗承受拉力为F螺栓=呼=54.8KNVNp=284KN,满足要求！20mm厚法兰钢板抗剪计算法兰钢板厚20mm,在螺栓预紧后承压，需计算法兰钢板的
13、剪应力。M30螺栓六角形螺帽e=50.85m11,其螺帽外周长为152.55mm,法兰钢板承受的的最大剪应力为：1.5Fx-i*=1.5%/=-X1000=IBMPaVfV=120MPa,满足要求！1.6.高强螺栓扭紧力矩计算：求螺栓需要的力矩M1）由螺帽压力产生的反力矩Ml=UINlXLlul=0.15钢与钢之间的摩擦系数Ll=O.015力臂Nl=54.8每个螺栓拉力Ml=O.1554.80.015=0.387KN.m2)M2为螺栓爬升角产生的反力矩，升角为10M2二口1XNCoslOoL2+N,sinl0oL2式中L2=0.011(L2为力臂)=0.1554.8cosl0o0.011+54
