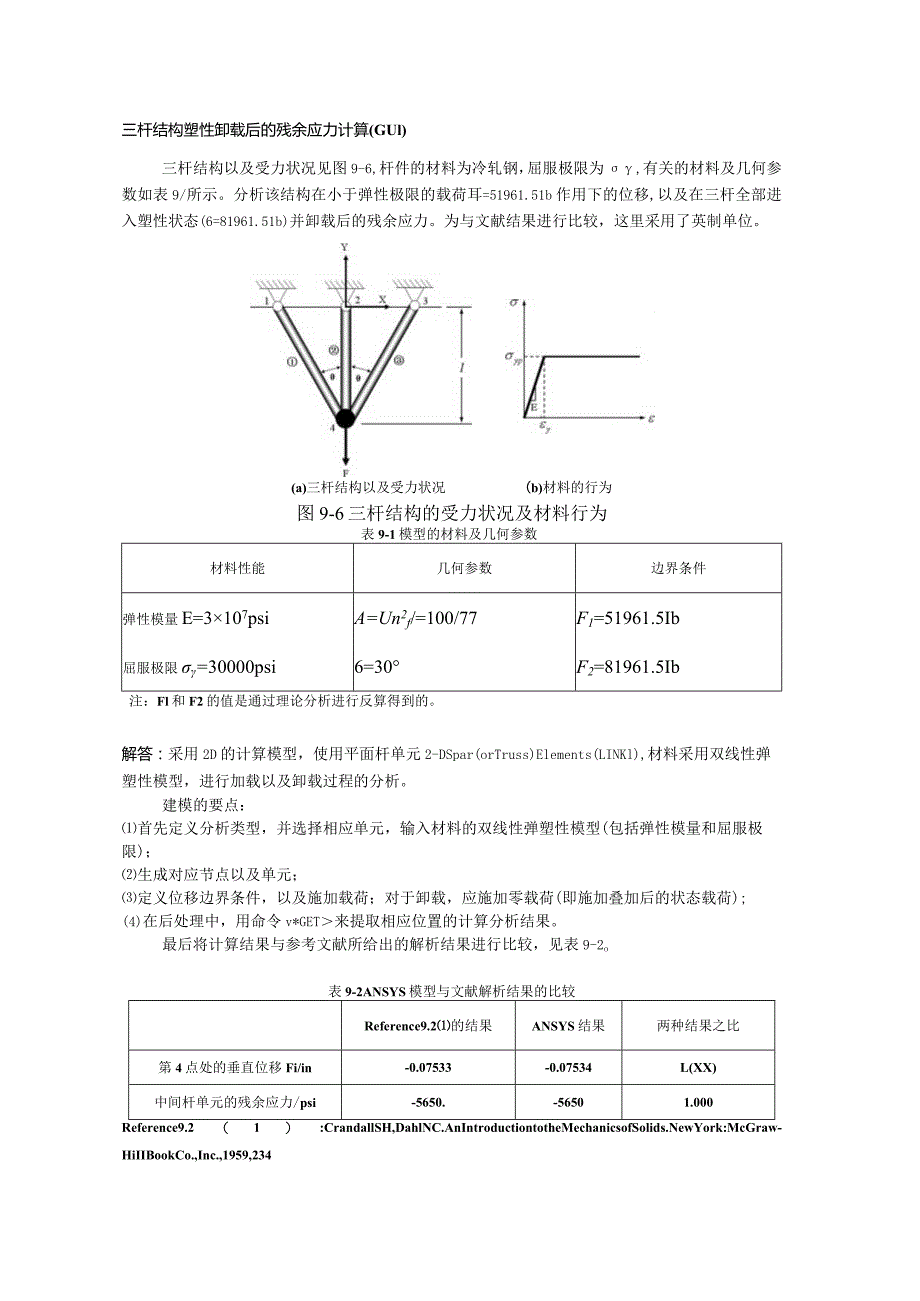

1、三杆结构塑性卸载后的残余应力计算(GUl)三杆结构以及受力状况见图9-6,杆件的材料为冷轧钢，屈服极限为,有关的材料及几何参数如表9/所示。分析该结构在小于弹性极限的载荷耳=51961.51b作用下的位移,以及在三杆全部进入塑性状态(6=81961.51b)并卸载后的残余应力。为与文献结果进行比较，这里采用了英制单位。(a)三杆结构以及受力状况(b)材料的行为图9-6三杆结构的受力状况及材料行为表9-1模型的材料及几何参数材料性能几何参数边界条件弹性模量E=3107psiA=Un2f/=100/77F1=51961.5Ib屈服极限=30000psi6=30F2=81961.5Ib注：Fl和F2
2、的值是通过理论分析进行反算得到的。解答：采用2D的计算模型，使用平面杆单元2-DSpar(orTruss)Elements(LINKl),材料采用双线性弹塑性模型，进行加载以及卸载过程的分析。建模的要点：首先定义分析类型，并选择相应单元，输入材料的双线性弹塑性模型(包括弹性模量和屈服极限)；生成对应节点以及单元；定义位移边界条件，以及施加载荷；对于卸载，应施加零载荷(即施加叠加后的状态载荷);(4)在后处理中，用命令v*GET来提取相应位置的计算分析结果。最后将计算结果与参考文献所给出的解析结果进行比较，见表9-2o表9-2ANSYS模型与文献解析结果的比较Reference9.2的结果ANS

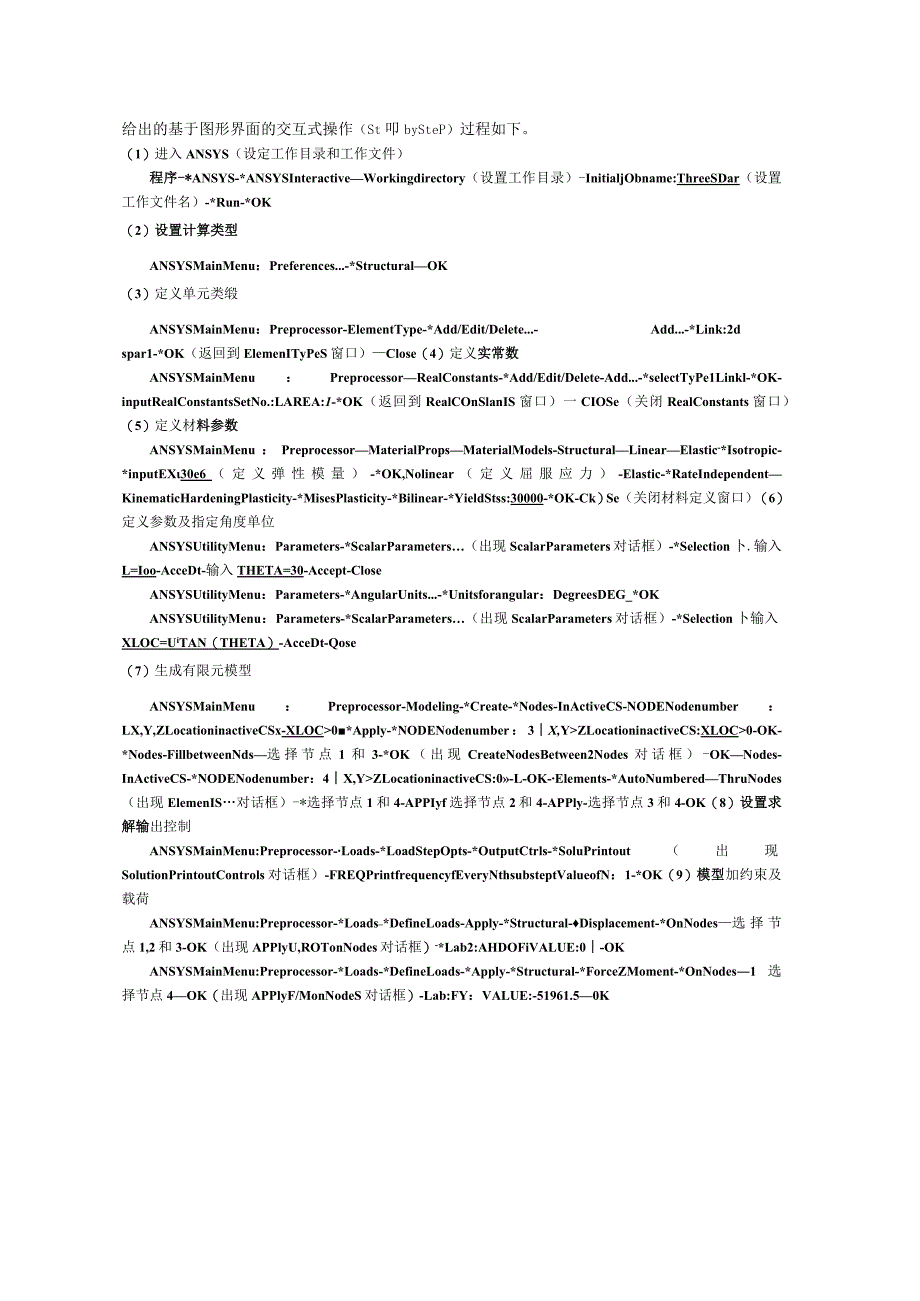

3、YS结果两种结果之比第4点处的垂直位移Fi/in-0.07533-0.07534L(XX)中间杆单元的残余应力/psi-5650.-56501.000Reference9.2（1）:CrandallSH,DahlNC.AnIntroductiontotheMechanicsofSolids.NewYork:McGraw-HiIIBookCo.,Inc.,1959,234给出的基于图形界面的交互式操作（St叩bySteP）过程如下。（1）进入ANSYS（设定工作目录和工作文件）程序-*ANSYS-*ANSYSInteractiveWorkingdirectory（设置工作目录）-Initialj
4、Obname:ThreeSDar（设置工作文件名）-*Run-*OK（2）设置计算类型ANSYSMainMenu：Preferences.-*StructuralOK（3）定义单元类缎ANSYSMainMenu：Preprocessor-ElementType-*Add/Edit/Delete.-Add.-*Link:2dspar1-*OK（返回到ElemenITyPeS窗口）Close（4）定义实常数ANSYSMainMenu：PreprocessorRealConstants-*Add/Edit/Delete-Add.-*selectTyPe1Linkl-*OK-inputRealCons
5、tantsSetNo.:LAREA:1-*OK（返回到RealCOnSlanIS窗口）一CIOSe（关闭RealConstants窗口）（5）定义材料参数ANSYSMainMenu：PreprocessorMaterialPropsMaterialModels-StructuralLinearElastic-*Isotropic-*inputEX30e6（定义弹性模量）-*OK,Nolinear（定义屈服应力）-Elastic-*RateIndependentKinematicHardeningPlasticity-*MisesPlasticity-*Bilinear-*YieldStss:3
6、0000-*OK-Ck）Se（关闭材料定义窗口）（6）定义参数及指定角度单位ANSYSUtilityMenu：Parameters-*ScalarParameters（出现ScalarParameters对话框）-*Selection卜.输入L=Ioo-AcceDt-输入THETA=30-Accept-CloseANSYSUtilityMenu：Parameters-*AngularUnits.-*Unitsforangular：DegreesDEG_*OKANSYSUtilityMenu：Parameters-*ScalarParameters（出现ScalarParameters对话框）-
7、*Selection卜输入XLOC=UiTAN（THETA）-AcceDt-Qose（7）生成有限元模型ANSYSMainMenu：Preprocessor-Modeling-*Create-*Nodes-InActiveCS-NODENodenumber：LX,Y,ZLocationinactiveCSx-XLOC0*Apply-*NODENodenumber：3X,YZLocationinactiveCS:XLOC0-OK-*Nodes-FillbetweenNds选择节点1和3-*OK（出现CreateNodesBetween2Nodes对话框）-OKNodes-InActiveCS-*
8、NODENodenumber：4X,YZLocationinactiveCS:0-L-OK-Elements-*AutoNumberedThruNodes（出现ElemenIS对话框）-*选择节点1和4-APPIyf选择节点2和4-APPly-选择节点3和4-OK（8）设置求解输出控制ANSYSMainMenu:Preprocessor-Loads-*LoadStepOpts-*OutputCtrls-*SoluPrintout（出现SolutionPrintoutControls对话框）-FREQPrintfrequencyfEveryNthsubsteptValueofN：1-*OK（9）
9、模型加约束及载荷ANSYSMainMenu:Preprocessor-*Loads_*DefineLoads-Apply-*Structural-Displacement-*OnNodes选择节点1,2和3-OK（出现APPlyU,ROTonNodes对话框）-*Lab2:AHDOFiVALUE:0-OKANSYSMainMenu:Preprocessor-*Loads-*DefineLoads-*Apply-*Structural-*ForceZMoment-*OnNodes1选择节点4OK（出现APPlyF/MonNodeS对话框）-Lab:FY：VALUE:-51961.50K（1。）求

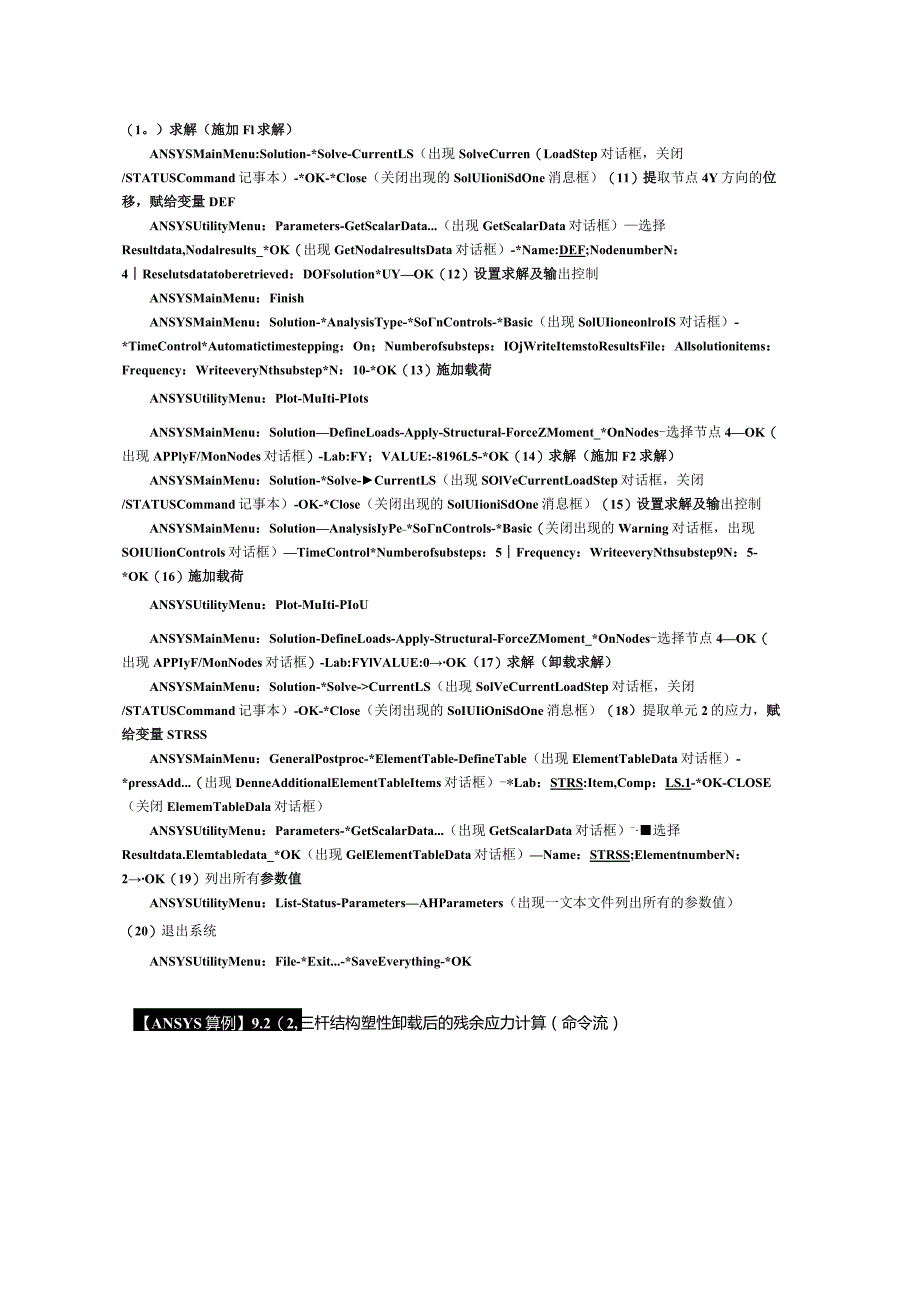

10、解（施加Fl求解）ANSYSMainMenu:Solution-*Solve-CurrentLS（出现SolveCurren（LoadStep对话框，关闭/STATUSCommand记事本）-*OK-*Close（关闭出现的SolUIioniSdOne消息框）（11）提取节点4Y方向的位移，赋给变量DEFANSYSUtilityMenu：Parameters-GetScalarData.（出现GetScalarData对话框）选择Resultdata,Nodalresults_*OK（出现GetNodalresultsData对话框）-*Name:DEF;NodenumberN：4Reselu
11、tsdatatoberetrieved：DOFsolution*UYOK（12）设置求解及输出控制ANSYSMainMenu：FinishANSYSMainMenu：Solution-*AnalysisType-*SonControls-*Basic（出现SolUIioneonlroIS对话框）-*TimeControl*Automatictimestepping：On；Numberofsubsteps：IOjWriteItemstoResultsFile：Allsolutionitems：Frequency：WriteeveryNthsubstep*N：10-*OK（13）施加载荷ANSYS
12、UtilityMenu：Plot-MuIti-PIotsANSYSMainMenu：SolutionDefineLoads-Apply-Structural-ForceZMoment_*OnNodes-选择节点4OK（出现APPlyF/MonNodes对话框）-Lab:FY；VALUE:-8196L5-*OK（14）求解（施加F2求解）ANSYSMainMenu：Solution-*Solve-CurrentLS（出现SOlVeCurrentLoadStep对话框，关闭/STATUSCommand记事本）-OK-*Close（关闭出现的SolUIioniSdOne消息框）（15）设置求解及输出
13、控制ANSYSMainMenu：SolutionAnalysisIyPe_*SonControls-*Basic（关闭出现的Warning对话框，出现SOIUIionControls对话框）TimeControl*Numberofsubsteps：5Frequency：WriteeveryNthsubstep9N：5-*OK（16）施加载荷ANSYSUtilityMenu：Plot-MuIti-PIoUANSYSMainMenu：Solution-DefineLoads-Apply-Structural-ForceZMoment_*OnNodes-选择节点4OK（出现APPIyF/MonNod
14、es对话框）-Lab:FYlVALUE:0OK（17）求解（卸载求解）ANSYSMainMenu：Solution-*Solve-CurrentLS（出现SolVeCurrentLoadStep对话框，关闭/STATUSCommand记事本）-OK-*Close（关闭出现的SoIUIiOniSdOne消息框）（18）提取单元2的应力，赋给变量STRSSANSYSMainMenu：GeneralPostproc-*ElementTable-DefineTable（出现ElementTableData对话框）-*ressAdd.（出现DenneAdditionalElementTableItems
