《冻融和硫酸盐侵蚀实验方案.docx》由会员分享，可在线阅读，更多相关《冻融和硫酸盐侵蚀实验方案.docx（7页珍藏版）》请在第壹文秘上搜索。

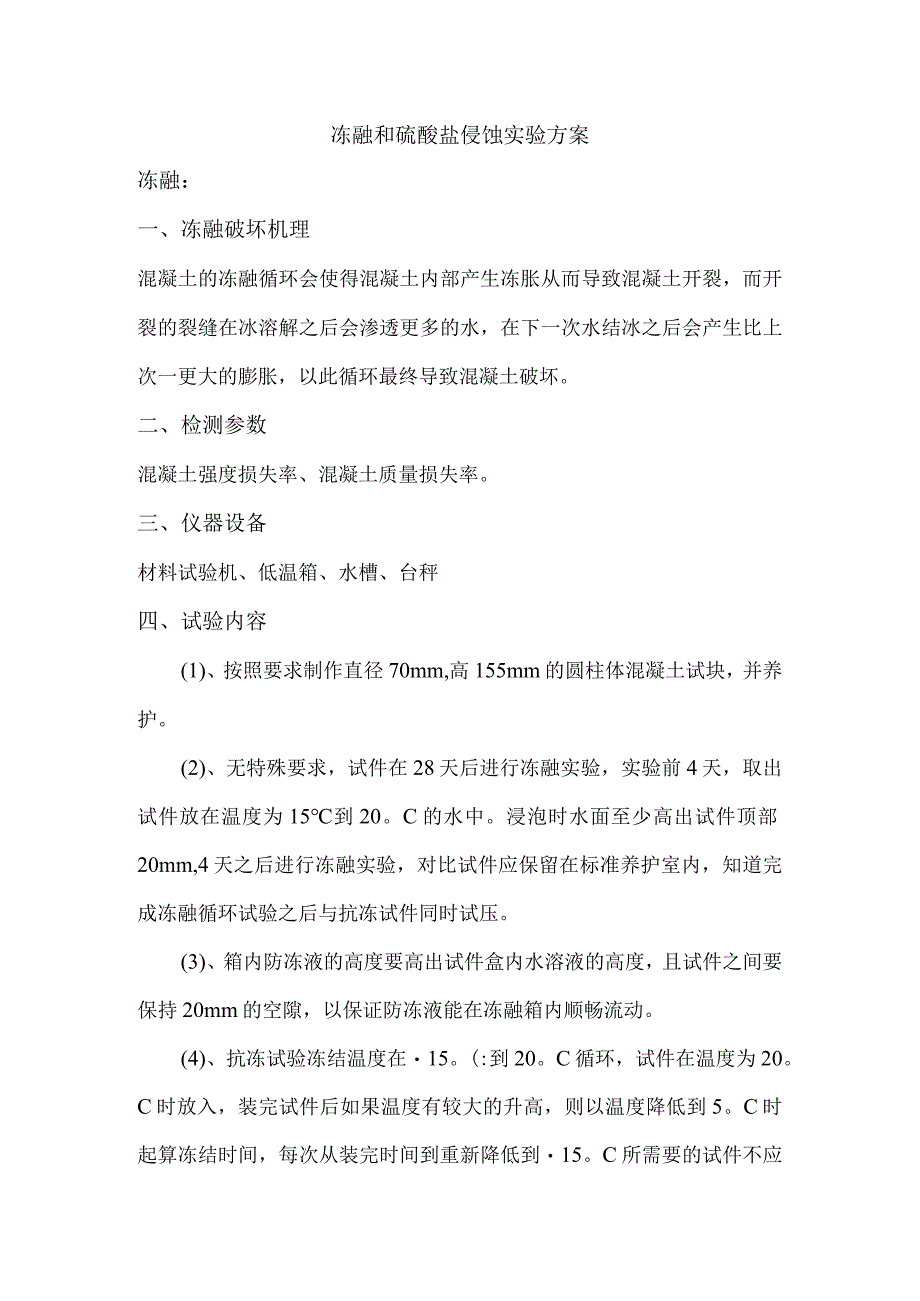

1、冻融和硫酸盐侵蚀实验方案冻融：一、冻融破坏机理混凝土的冻融循环会使得混凝土内部产生冻胀从而导致混凝土开裂，而开裂的裂缝在冰溶解之后会渗透更多的水，在下一次水结冰之后会产生比上次一更大的膨胀，以此循环最终导致混凝土破坏。二、检测参数混凝土强度损失率、混凝土质量损失率。三、仪器设备材料试验机、低温箱、水槽、台秤四、试验内容(1)、按照要求制作直径70mm,高155mm的圆柱体混凝土试块，并养护。(2)、无特殊要求，试件在28天后进行冻融实验，实验前4天，取出试件放在温度为15到20。C的水中。浸泡时水面至少高出试件顶部20mm,4天之后进行冻融实验，对比试件应保留在标准养护室内，知道完成冻融循环试

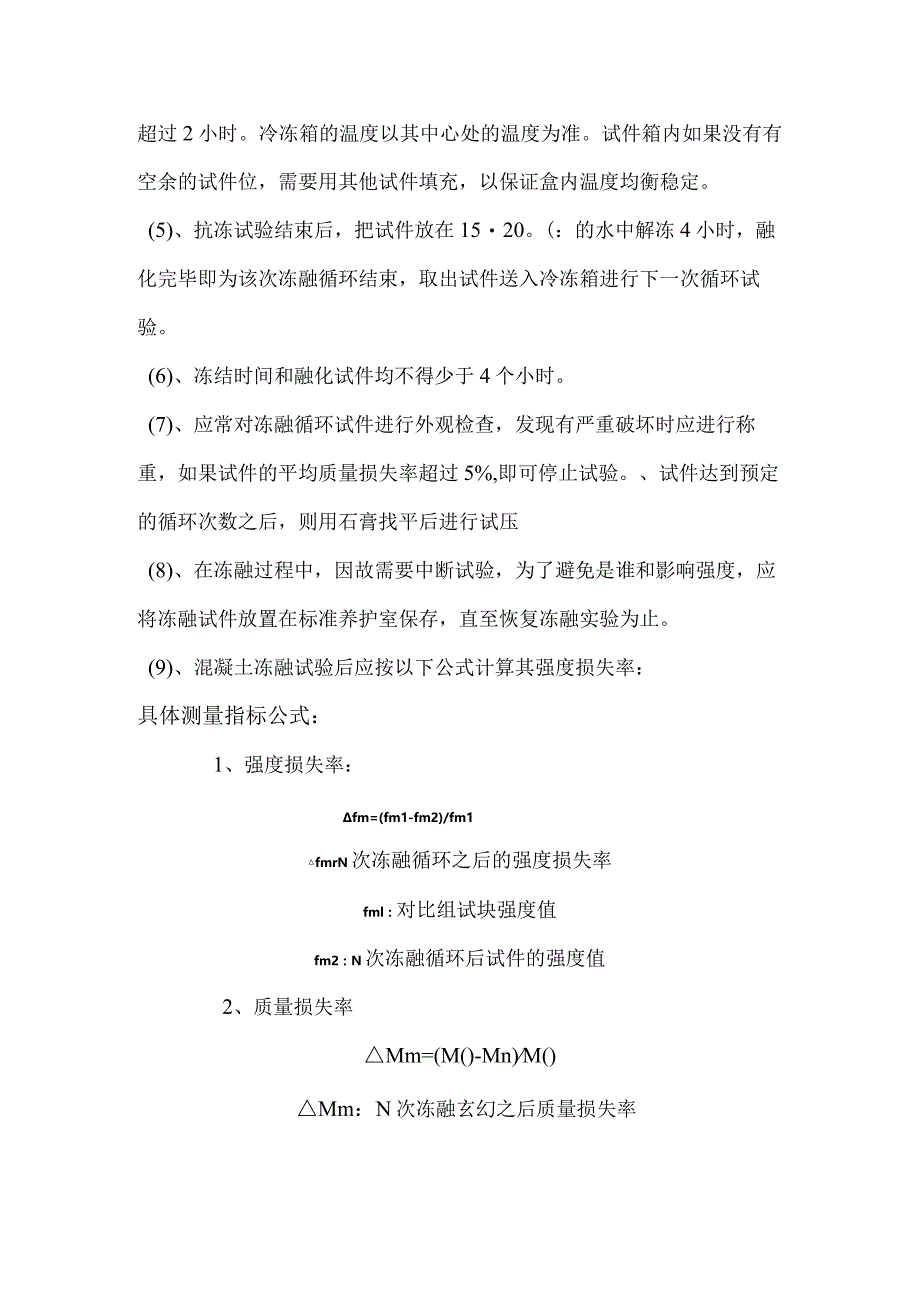

2、验之后与抗冻试件同时试压。(3)、箱内防冻液的高度要高出试件盒内水溶液的高度，且试件之间要保持20mm的空隙，以保证防冻液能在冻融箱内顺畅流动。(4)、抗冻试验冻结温度在15。(:到20。C循环，试件在温度为20。C时放入，装完试件后如果温度有较大的升高，则以温度降低到5。C时起算冻结时间，每次从装完时间到重新降低到15。C所需要的试件不应超过2小时。冷冻箱的温度以其中心处的温度为准。试件箱内如果没有有空余的试件位，需要用其他试件填充，以保证盒内温度均衡稳定。(5)、抗冻试验结束后，把试件放在1520。(：的水中解冻4小时，融化完毕即为该次冻融循环结束，取出试件送入冷冻箱进行下一次循环试验。(
3、6)、冻结时间和融化试件均不得少于4个小时。(7)、应常对冻融循环试件进行外观检查，发现有严重破坏时应进行称重，如果试件的平均质量损失率超过5%,即可停止试验。、试件达到预定的循环次数之后，则用石膏找平后进行试压(8)、在冻融过程中，因故需要中断试验，为了避免是谁和影响强度，应将冻融试件放置在标准养护室保存，直至恢复冻融实验为止。(9)、混凝土冻融试验后应按以下公式计算其强度损失率：具体测量指标公式：1、强度损失率：fm=(fm1-fm2)/fm1fmrN次冻融循环之后的强度损失率fml：对比组试块强度值fm2：N次冻融循环后试件的强度值2、质量损失率Mm=(M()-Mn)M()Mm：N次冻融

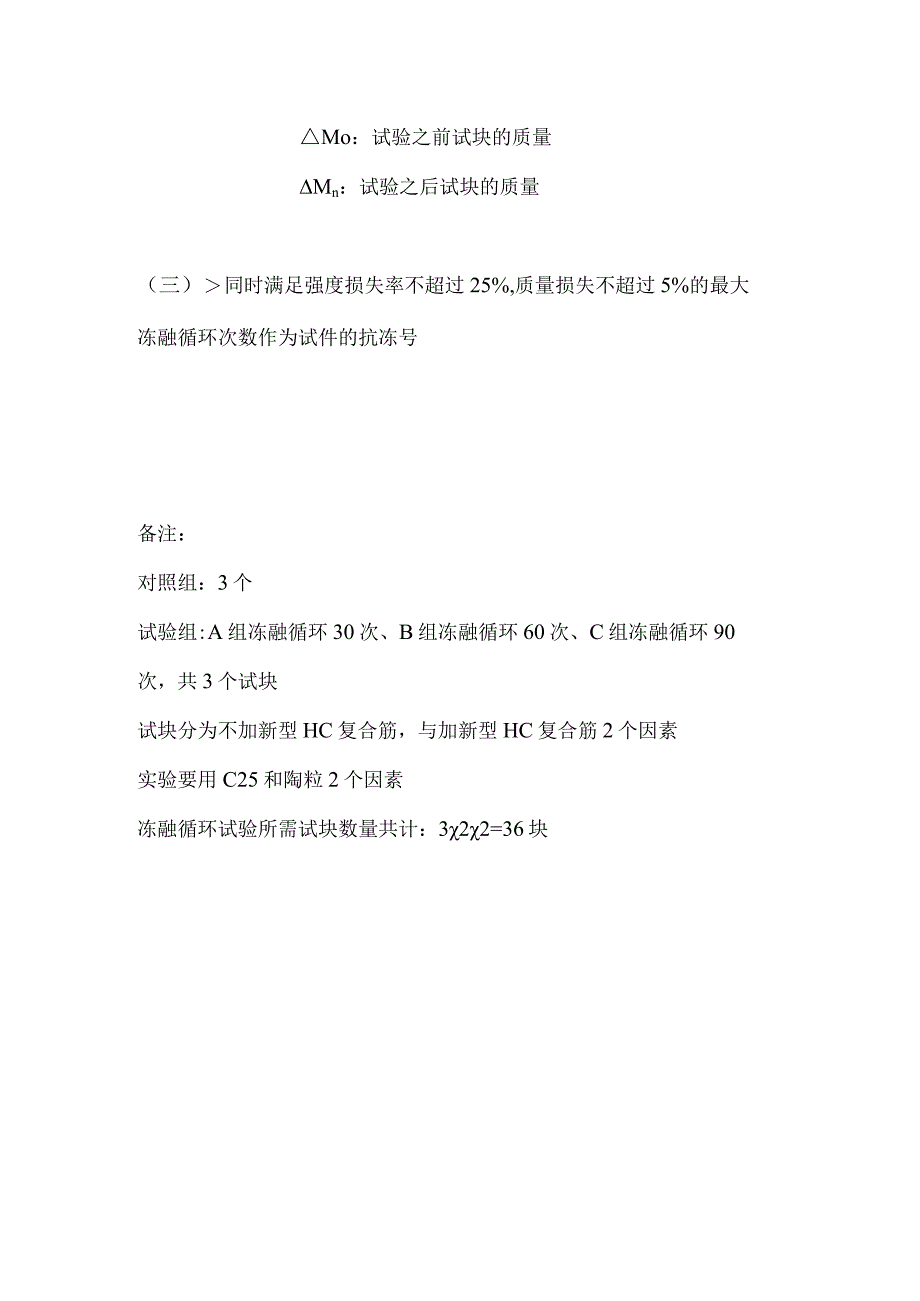

4、玄幻之后质量损失率Mo：试验之前试块的质量Mn：试验之后试块的质量（三）同时满足强度损失率不超过25%,质量损失不超过5%的最大冻融循环次数作为试件的抗冻号备注：对照组：3个试验组:A组冻融循环30次、B组冻融循环60次、C组冻融循环90次，共3个试块试块分为不加新型HC复合筋，与加新型HC复合筋2个因素实验要用C25和陶粒2个因素冻融循环试验所需试块数量共计：322=36块混凝土冻融循环试验记录表试件编号：试验日期：年月日工程名称施工部位抗冻标号F150成型日期年月日标准养护龄期试验依据GBJ82-85冻融前后质量(g)冻融前123冻融后123456456冻触前后抗压强度(MPa)标准养护对
5、比试件抗压强度冻融后试件抗压强度次次冻融循环记录循环次数入冷冻箱时间达-15C时间开始融化时间操作人签字循环次数入冷冻箱时间-15C时间开始融化时间操作人签字I222233244255266277288299301031113212331334143515361637173818391940硫酸盐侵蚀：一、硫酸盐侵蚀混凝土机理硫酸盐侵蚀破坏是一个复杂的物理化学过程，侵蚀破坏的机理可以从化学作用和物理作用两方面考虑；化学作用是指侵蚀介质中的硫酸根离子与水泥石的组分发生化学反应生成膨胀性物质，产生膨胀内应力，导致混凝土结构物的破坏；物理作用主要是指地下水中有侵蚀性盐类物质进入混凝土结构内，当水分蒸
6、发或湿度化时会析出晶体并逐渐长大，最终由于产生较大的内应力而使混凝土遭受破坏。二、检测参数质量损失率、相对抗压抗蚀系数、相对抗折抗蚀系数、相对动弹性模量损失三、仪器蒸养釜、电子天平、带盖的塑料制品等。四、试验内容(1)硫酸钠溶液的配置(5%硫酸钠溶液)用电子秤称取自来水95g,精确到1g；然后用电子天平称取无水硫酸钠50.Og,精确到0.1g,将硫酸钠放入称好的水中溶解，边溶解边用玻璃棒搅拌，直到硫酸钠全部溶解为止。待溶液配好之后，测定其PH值，令其保持在7-8之间，若超出此范围，则另配。容器体积，始终保持溶液与试块的体积比在4:1左右。实际实验过程中根据吴教授混凝土试块的体积来确定。(2)试
7、件浸泡及循环制度干湿循环实验参照清华大学冯乃谦采用的方法，循环制度为：室温NazSO,溶液中浸泡16小时，取出晾干1小时；放入80。C烘箱中烘干6小时，冷却1小时后称重或压强度，一个循环为24小时。盛溶液的筒采用带盖的塑料制品。通过滴定硫酸使硫酸钠溶液的PH值始终保持在7-8o随时观察试件表面变化情况，溶液每隔10天更换一次。具体测量指标公式1、质量损失率：试件在某一实验龄期的质量与实验前此试件的质量相比的损失率。表达式为：k=(M2-M1)/M1其中k质量损失率，%;M一试件实验前基准龄期，kg；%一试件某一实验龄期质量，kgo2、相对抗压抗蚀系数长期浸泡和干湿循环发均采用抗压系数，抗压系数
8、为某一实验龄期在溶液中的试件抗压强度值与相同龄期浸泡在水中的抗压强度值或者28天基准抗压强度值之比，表达式为：K=殳K其中K抗压系数；AL实验前基准抗折强度值，MPa;&一试件在溶液中浸泡某一龄期的抗折强度。MPa。3、相对抗折抗蚀系数抗折系数为某一试龄期的浸泡在溶液中的试件抗折强度值与10天基准抗折强度值之比，表达式为：K=殳RK一抗折系数；用一基准抗折强度值；此一试件在溶液中浸泡某一龄期的抗折强度，MPao4、相对同弹性模量损失采用共振仪测定水泥混凝土动弹性模量。实验前测定试件的质量和尺寸。试件重量的测量精度在5%之内，尺寸与其平均值允许偏差为设。备注：对照组：12个试块试验组:E组、F组、G组，H组，12共个试块因为测质量损失指标所用试块还可以做其他指标，所以对照组和实验组各减个试块分为不加新型HC复合筋，与加新型He复合筋2个因素实验要用C25和陶粒2个因素试验所需试块数量共计：922=36块综述，实验要用到外包碳纤维36个，9个是C25混凝土用于冻融，9个是陶粒混凝土用于冻融，9个是C25混凝土用于硫酸盐侵蚀，9个是陶粒混凝土用于用于硫酸盐侵蚀，其他36个分为
