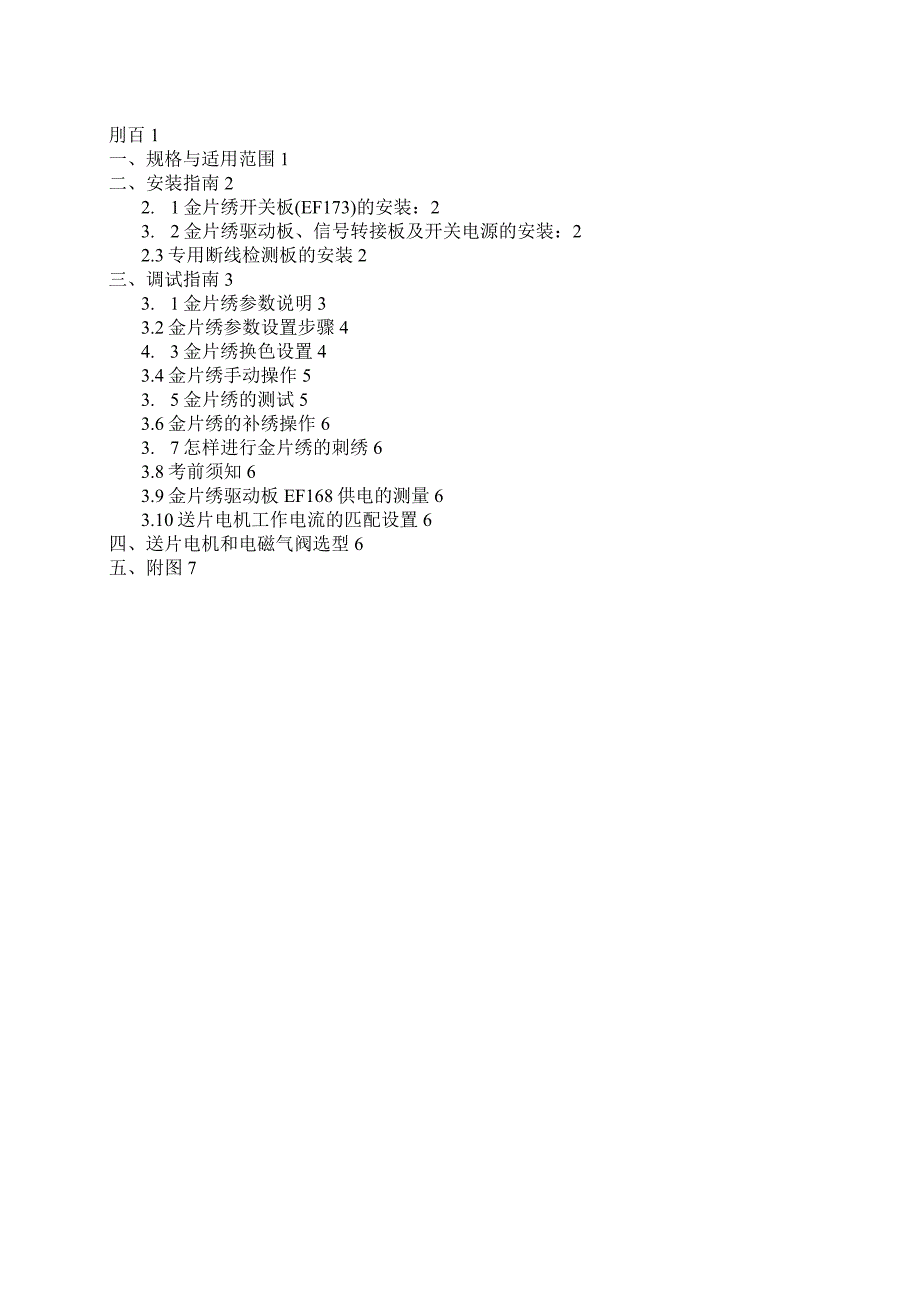

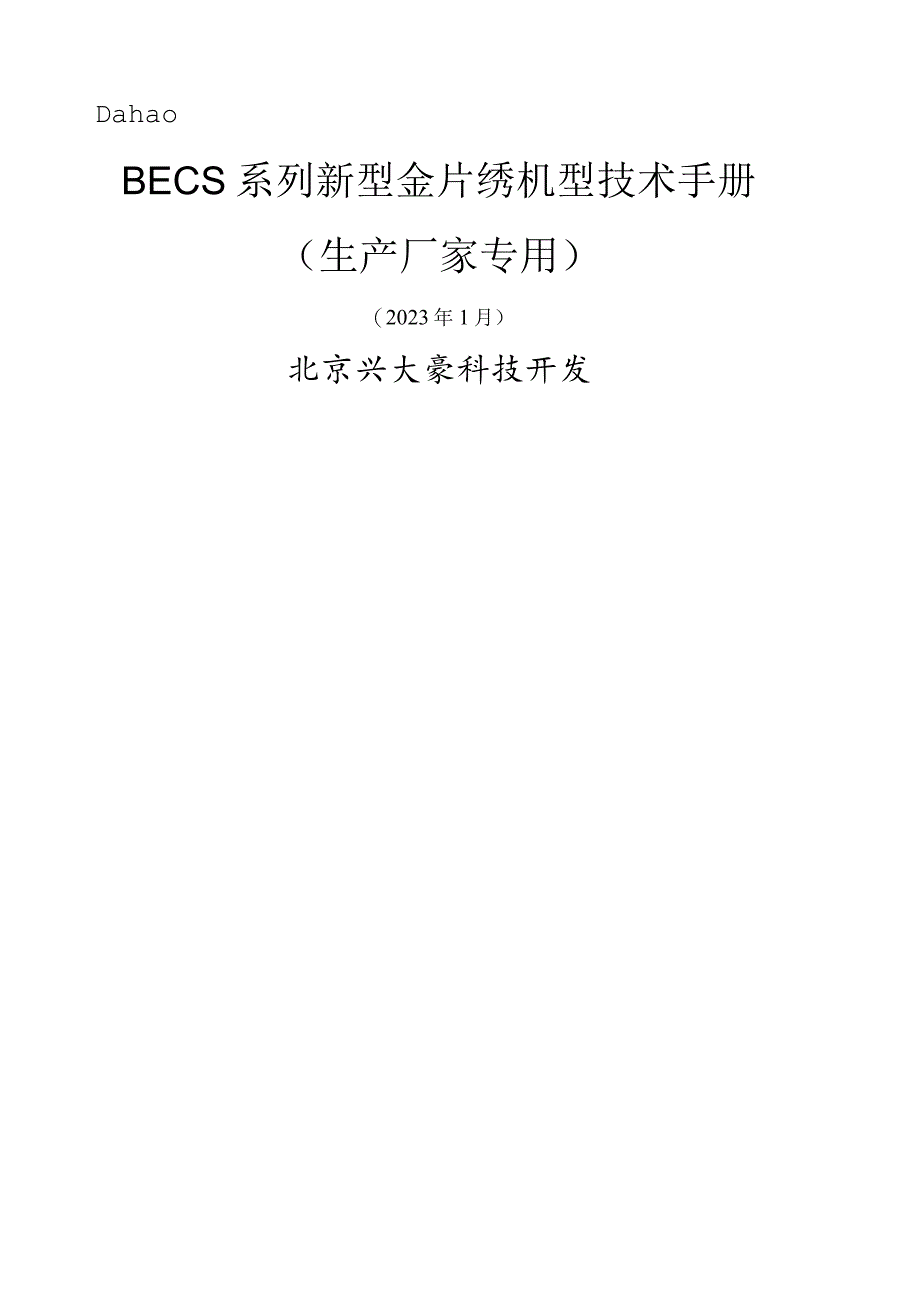

1、DahaoBECS系列新型金片绣机型技术手册（生产厂家专用）（2023年1月）北京兴大豪科技开发刖百1一、规格与适用范围1二、安装指南22. 1金片绣开关板(EF173)的安装：23. 2金片绣驱动板、信号转接板及开关电源的安装：22.3专用断线检测板的安装2三、调试指南33. 1金片绣参数说明33.2金片绣参数设置步骤44. 3金片绣换色设置43.4金片绣手动操作53. 5金片绣的测试53.6金片绣的补绣操作63. 7怎样进行金片绣的刺绣63.8考前须知63.9金片绣驱动板EF168供电的测量63.10送片电机工作电流的匹配设置6四、送片电机和电磁气阀选型6五、附图74QX-,前三金片绣配套

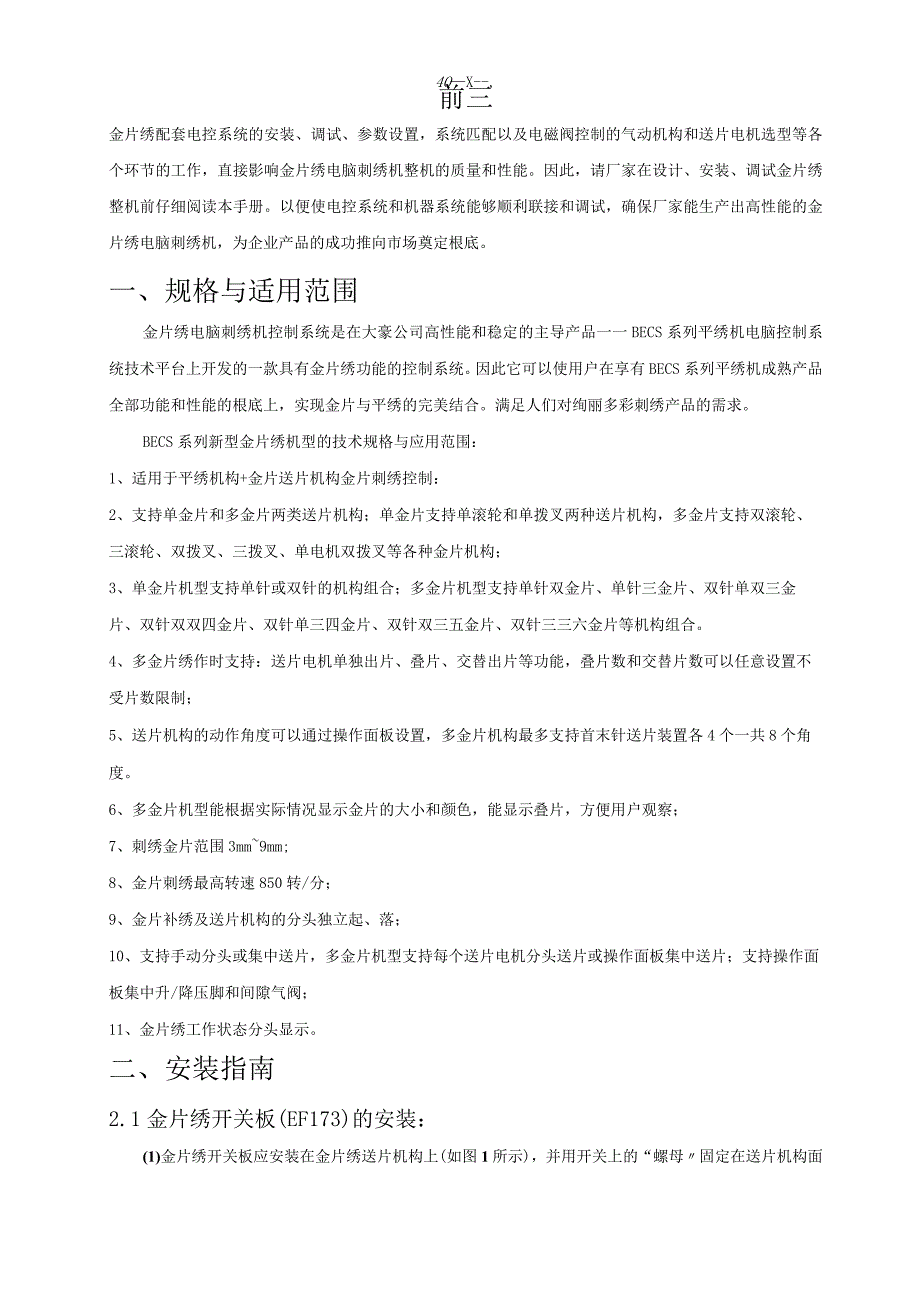

2、电控系统的安装、调试、参数设置，系统匹配以及电磁阀控制的气动机构和送片电机选型等各个环节的工作，直接影响金片绣电脑刺绣机整机的质量和性能。因此，请厂家在设计、安装、调试金片绣整机前仔细阅读本手册。以便使电控系统和机器系统能够顺利联接和调试，确保厂家能生产出高性能的金片绣电脑刺绣机，为企业产品的成功推向市场奠定根底。一、规格与适用范围金片绣电脑刺绣机控制系统是在大豪公司高性能和稳定的主导产品一一BECS系列平绣机电脑控制系统技术平台上开发的一款具有金片绣功能的控制系统。因此它可以使用户在享有BECS系列平绣机成熟产品全部功能和性能的根底上，实现金片与平绣的完美结合。满足人们对绚丽多彩刺绣产品的需
3、求。BECS系列新型金片绣机型的技术规格与应用范围：1、适用于平绣机构+金片送片机构金片刺绣控制：2、支持单金片和多金片两类送片机构；单金片支持单滚轮和单拨叉两种送片机构，多金片支持双滚轮、三滚轮、双拨叉、三拨叉、单电机双拨叉等各种金片机构；3、单金片机型支持单针或双针的机构组合；多金片机型支持单针双金片、单针三金片、双针单双三金片、双针双双四金片、双针单三四金片、双针双三五金片、双针三三六金片等机构组合。4、多金片绣作时支持：送片电机单独出片、叠片、交替出片等功能，叠片数和交替片数可以任意设置不受片数限制；5、送片机构的动作角度可以通过操作面板设置，多金片机构最多支持首末针送片装置各4个一共
4、8个角度。6、多金片机型能根据实际情况显示金片的大小和颜色，能显示叠片，方便用户观察；7、刺绣金片范围3mm9mm;8、金片刺绣最高转速850转/分；9、金片补绣及送片机构的分头独立起、落；10、支持手动分头或集中送片，多金片机型支持每个送片电机分头送片或操作面板集中送片；支持操作面板集中升/降压脚和间隙气阀；11、金片绣工作状态分头显示。二、安装指南2.1金片绣开关板(EF173)的安装：(1)金片绣开关板应安装在金片绣送片机构上(如图1所示)，并用开关上的“螺母固定在送片机构面板上，金片绣开关板安装尺寸见图2o(2)固定好金片绣开关板与金片绣驱动板之间的连接线缆，以防换色时由于拉伸，造成两
5、板之间的连接线松动。图1金片绣开关板(EF173)安装位置示意图图2金片绣开关板(EF173)安装尺寸示意图2. 2金片绣驱动板、信号转接板及开关电源的安装：(1)金片绣驱动板EF168D、金片绣信号转接板EF165D和24V开关电源都应安装在绣花机后梁上。为了使给金片绣驱动板EF168D供电24V线缆最短，24V开关电源应安装在后梁的中心位置，分别向两边走线(如图3所示)。并且24V供电线径不能小于Imm2。图3EF168板及24V开关电源安装示意图假设头数较多的机型需要配置2个或多于2个的24V开关电源，配线要遵循供电线缆最短的原那么。图4给出两个开关电源供电的安装示意图。图4两个24V开
6、关电源安装示意图(2)开关电源外形与安装尺寸开关电源外形(加开关电源安装板)尺寸：214X134X60(mm)开关电源安装尺寸：150X124(mm)。见图5图524V开关电源安装尺寸示意图3. 3专用断线检测板的安装目前用于配套新型金片绣(EF168板)的断检板有EFI54、EFI56、EFI70、EF176四种型号。这四种型号断检板的外形和安装尺寸如下：6针、9针专用断检检测板：EF154板(达美尺寸)外形尺寸：110X76(mm)安装尺寸：IoOX66(mm)EF156板(皮革尺寸)外形尺寸：105X70(mm)安装尺寸：9256(mm)EF170板(刀把型)外形尺寸、安装尺寸见图612
7、针专用断检检测板：EF176板(达美尺寸)外形尺寸：110X76(mm)安装尺寸：IooX66(mm)图6EF170断线检测板外形及安装尺寸示意图三、调试指南4. 1金片绣参数说明机器的参数在对应的机型操作手册中有详细的说明。以下仅对金片绣局部的参数进行详细解释说明。(1)左(右)金片的限定速度：金片绣的限定速度应根据金片的大小来确定。但是由于机械结构的不同，绣同样大小的金片，电机转动的角度也不同，这和金片绣的最高转速有着直接的关系。注意：平绣的最高转速应大于金片绣的限定速度。(2)左(右)金片电机动作角度：需根据所装的金片绣机构的情况调整，对送片电机设定适宜的送片角度和送片方式。该参数在出厂
8、时已经调试完成，用户不需要自行修改；(3)金片刺绣是否自动启动：设置为“是绣作到金片绣把戏时，无需人工拉杆，电脑自动启动；设置为“否”绣作到金片绣把戏时，需人工拉杆启动。(4)金片装置下落时间：该参数用来设置送片装置开始下落到金片起绣的时间，(0-15,出厂设置为：“3),采用气阀升降的送片装置采用出厂设置即可，采用电机升降的送片装置可以选择4-5；(5)断线后金片装置自动升起：设置为“是绣作到断线时，无需手动抬起压脚，金片压脚自动升起；设置为“否”绣作到断线时，需手动抬起压脚，金片压脚才.能升起。(6)、左/右金片装置电机数：根据首末针金片机构的实际安装情况来设定。参数一共包括“1,2,3,
9、4,1(2),1(3),1(4),无其中1-4代表有几个电机数；1(2)代表单电机双拨叉；1(3)代表单电机三拨叉；1(4)代表单电机四拨叉。(7)、左/右金片装置大小片间隙个数：该参数对多金片机型适用，根据多金片装置的实际情况，双拨叉的装置根据装置不同可以设置为“无或1；三拨叉的装置根据装置不同可以设置为“无，1或“2。(8)、左相金片间隙气阀动作时间：该项可以设置的参数分别为：0,1,2和3。代表打间隙气阀后绣做下一针之前打几个空针，“0”代表不打；“1”代表打一个；“2”代表打两个；“3”代表打三个。目的是在高速绣做时给气阀动作留出一定的相应时间。3. 2金片绣参数设置步骤(1)按主画面
10、上的键，进入机器参数的管理操作界面(2)移动光标至“金片绣相关参数，按L键进入金片绣相关的参数设置界面注：参数“右(左)金片装置A(B/C/D)大小颜色与参数“右(左)金片装置电机数”相关。右(左)金片电机数设置的数目即为“右(左)金片装置大小颜色参数的个数。例如“右金片电机数”设为2，那么“右金片装置大小颜色有A和B”。4. 3金片绣换色设置(1)按主画面上的键，进入把戏换色顺序设置界面(2)移动光标至“输入并反复换色顺序，按I=键进入如下窗口(3)设置换色顺序时，假设输入金片针位(如输入1),那么进入如下窗口(4)按“0U”键选择送片电机(A/B/C/D电机的任意组合)，例如选择ABCI)
11、,按“日键进入如下窗口(5)按数字键，为把戏指定颜色输入前面电机组合的金片送片数目，例如输入2,按I=键进入如下窗口如果选择“结束，那么按1j)键，该金片方式设置完毕，显示如下窗口，进入下一换色针码的设置并返回步骤“3。如果选择其他，那么可以重复步骤“四”和五，输入把戏指定颜色的连续电机组合及数目。最多可以有10个电机组合及数目，直到完成把戏该色的金片方式，并进入下一换色针码的设置返回步骤3”。(7)换色顺序设置完毕，按I=键或ESC键，保存把戏换色顺序的设置并反复。注意：如果把戏的某一颜色有金片针码，并且设置换色顺序时该换色序号没有设置金片针位，那么在进行刺绣确认时系统报错，不能进行正常刺绣
12、。例如某把戏的第2换色码有金片码，换色顺序设置时该处设置的为平绣针位，那么刺绣确认时系统弹出如下窗口:3. 4金片绣手动操作金片绣的手动操作分为集中手动操作和分头手动操作两类。(1)集中手动操作规程如下：集中手动操作局部分为“金片开始”、金片结束”和送金片”三项。 按主画面的由I键，移动光标至“金片开始，按“I-J”键确认后压脚会全部落下； 按主画面的疝I键，移动光标至“金片结束，按“-J键确认后压脚会全部提升； 按主画面的也I键，选择“送金片，按-J：键，按一次，除关机头的装置外其余全部会送出一片金片(压脚在下)。(2)分头手动操作规程如下： 分头手动送片功能：将金片绣状态控制开关(见金片绣
13、开关板安装位置示意图)拨下位时，允许分头手动送片，按手动送片开关一次送一片，一直按住手动开关，那么连续送片； 压脚独立升降功能和完备的状态指示灯，能够明确指示出机头所处状态,方便维修时调试：a) 金片绣状态控制开关拨上位时：蓝灯灭，抬气阀，不接受电控操作；b) 金片绣状态控制开关拨中位时：蓝灯亮，正常绣作状态，接受电控操作：c) 金片绣状态控制开关拨下位时：蓝灯闪，降气阀，能手动送片，接受电控送片操作，不接受电控对气阀的操作； 断检开关为绣作开关，断检开关拨下位时，平绣、金片都不绣作； 断线指示灯并放在送片装置上，方便了使用者观察各个机头的状态。注：手动升降气阀开关拨至中位，蓝灯亮时，该机头才
14、是金片绣正常刺绣状态。3.5金片绣的测试在主界面按隹!键，移动光标至“机器的有关测试，按J)键，进入机器测试管理窗口。(1)移动光标至“金片装置升降，按“|一J键，根据弹出的对话框的提示，向右拉动拉杆开关那么压脚会降下，向左拉杆那么升起；按1-J那么退出该操作。(2)移动光标至“金片A/B/C/D电机1次送片，按J，键，那么相应的电机送一片。(3)移动光标至“金片装置打/收间隙气阀1/2”,按JJ键那么气阀进行相应的动作。3.6金片绣的补绣操作断线后或人为的将断检灯拨成红灯后，拉杆回退进入补绣状态时，所有机头的金片绣装置抬起；回退至补绣点停车，再拉杆时补绣机头的金片绣装置先降下，开始金片补绣，
15、补绣至断线点时停车，其他非补绣机头的金片绣装置自动落下，进入正常刺绣。机器参数设置中回退补绣针数在金片绣补绣中不起作用。3.7怎样进行金片绣的刺绣用户在进行金片绣绣作前，可按如下操作步骤进行：(1)输入金片绣专用的金片把戏，并进行把戏的选择、变换和编辑；(2)按上述的金片绣操作说明，设置金片绣参数以及换色顺序：(3)检查并调整送片装置，确认送片装置处于正常工作状态；(4)将针位换色到需要绣作的金片针位，并确认金片绣状态控制开关拨在中位，蓝灯亮；(5)拉杆绣作。3.8考前须知绣作时不要拨手动升降气阀开关，否那么可能造成送片装置的损坏3.9金片绣驱动板EF168供电的测量在进入金片绣送片刺绣的调试阶段后，在送金片时测量离24V开关电源最远端的EF168板进线24V电压值，不应低于23V。假设低于此值，说明24V电源线上压降过大，要考虑更换直径更大的电源线。3.10送片电机工作电流的匹配设置金片绣驱动板EF168板，可以通过板内的跳线JI和J2匹配500
