1、太阳能路灯技术方案一、工程根本情况工程，都兰县年平均日常时数约3078小时，光照强，日照时间长。小区内道路长度m,宽度m,设计安装太阳能路灯30盏。二、太阳能路灯特点太阳能路灯是一种利用太阳能作为能源的路灯，灯杆与电池组件一体化设计，具有抗风能力，内部采用智能化充放电和微电脑光、时控制技术。太阳能路灯产品采用高效照明光源设计、具有亮度高、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点,绿色环保。太阳能灯具优点：L节能：以太阳能光电转换提供电能，取之不尽、用之不竭；2 .环保：无污染、无噪音、无辐射；3 .平安：绝无触电、火灾等意外事故；4 .方便：安装简洁，不需要架线或“
2、开膛破肚挖地施工、也没有停电限电顾虑；5 .寿命长：产品科技含量高，控制系统、配件均是国际品牌、智能化设计，质量可靠；6 .品位高：科技产品、绿色能源，使用单位重视科技、绿色形象提高、档次提升；7 .投资少：一次性投资与交流电等价1交流电投资从变电、进电、控制箱、电缆、工程起），一次投资、长期受用；8 .适用广：太阳能源源于自然，所以但凡有日照的地方都可以使用，特别适合于绿地景观灯光配备，高档次住宅及彰牌明，旗旄景点海岸景观照明及掇，ZQIk开发区、工矿企业路灯，各大龈彰卜灯泡艮明。太阳能路灯效益分析：一次性投入与常规路灯大体相当的建设经费后即可一劳永逸地利用取之不尽用之不竭的阳能提供稳定可靠
3、的照明，有明显的经济效益。回收本钱周期3-5年。三、太阳能路灯设计、生产、安装依据标准CJJ45-2006城市道路照明设计标准CJJ37-90低压配电系统设计标准GB50217-94城市道路设计标准GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法CJJ892001J1202001城市道路照明工程施工及验收规程四、系统原理SE述太阳能路灯工作原理说明：白天太阳能路灯在智能控制器的控制下，太阳能电池板经过太阳光的照射，吸收太阳能光并转换成电能，白天太阳电池组件向蓄电池组充电，晚上蓄电池组提供电力给LED灯光源供电，实现照明功能。直流控制器能确保蓄电池组不因过充或过放而被损坏，同

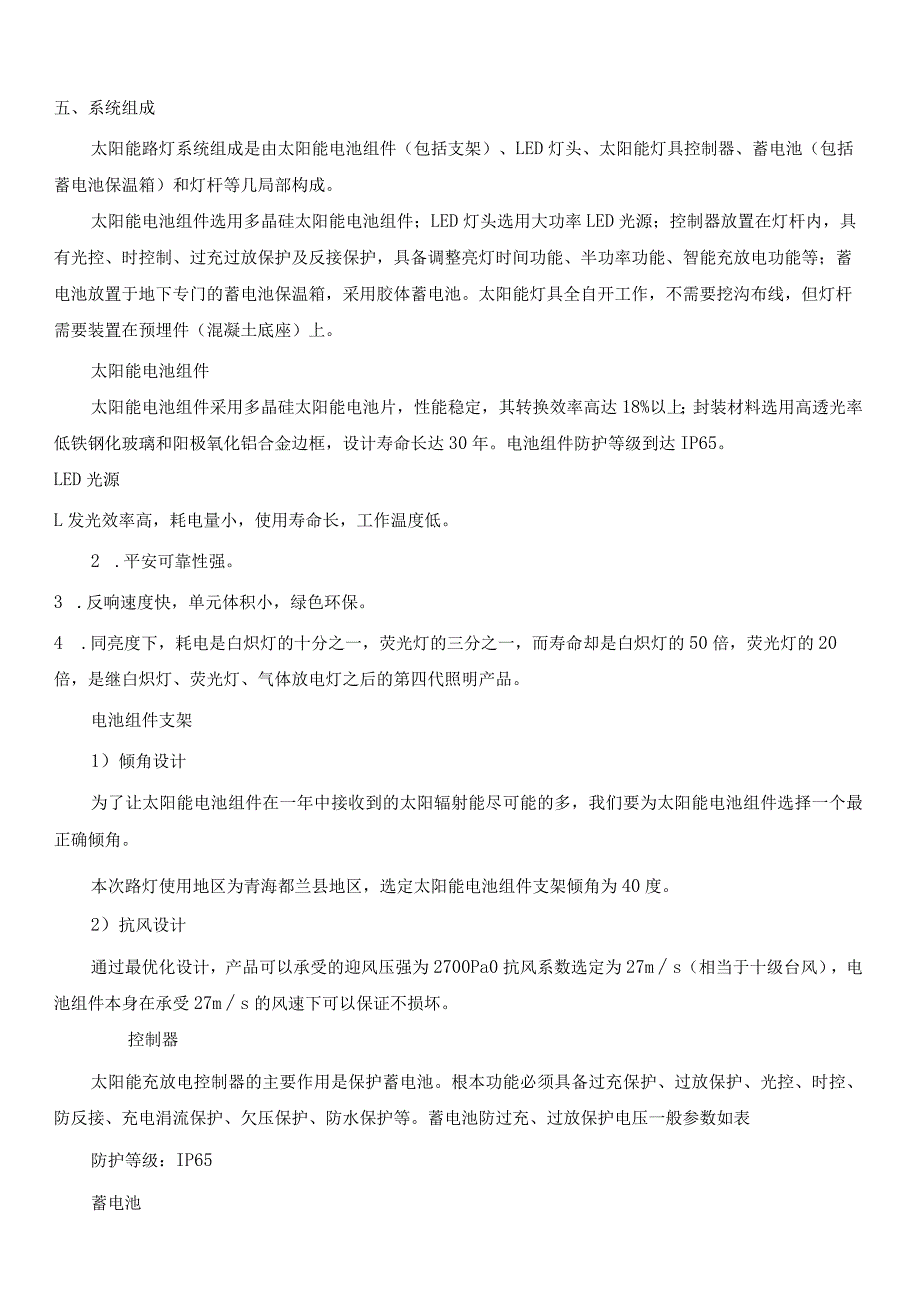

4、时具备光控、时控、温度补偿及防雷、反极性保护等功能。五、系统组成太阳能路灯系统组成是由太阳能电池组件（包括支架）、LED灯头、太阳能灯具控制器、蓄电池（包括蓄电池保温箱）和灯杆等几局部构成。太阳能电池组件选用多晶硅太阳能电池组件；LED灯头选用大功率LED光源；控制器放置在灯杆内，具有光控、时控制、过充过放保护及反接保护，具备调整亮灯时间功能、半功率功能、智能充放电功能等；蓄电池放置于地下专门的蓄电池保温箱，采用胶体蓄电池。太阳能灯具全自开工作，不需要挖沟布线，但灯杆需要装置在预埋件（混凝土底座）上。太阳能电池组件太阳能电池组件采用多晶硅太阳能电池片，性能稳定，其转换效率高达18%以上；封装材
5、料选用高透光率低铁钢化玻璃和阳极氧化铝合金边框，设计寿命长达30年。电池组件防护等级到达IP65。LED光源L发光效率高，耗电量小，使用寿命长，工作温度低。2 .平安可靠性强。3 .反响速度快，单元体积小，绿色环保。4 .同亮度下，耗电是白炽灯的十分之一，荧光灯的三分之一，而寿命却是白炽灯的50倍，荧光灯的20倍，是继白炽灯、荧光灯、气体放电灯之后的第四代照明产品。电池组件支架1）倾角设计为了让太阳能电池组件在一年中接收到的太阳辐射能尽可能的多，我们要为太阳能电池组件选择一个最正确倾角。本次路灯使用地区为青海都兰县地区，选定太阳能电池组件支架倾角为40度。2）抗风设计通过最优化设计，产品可以承

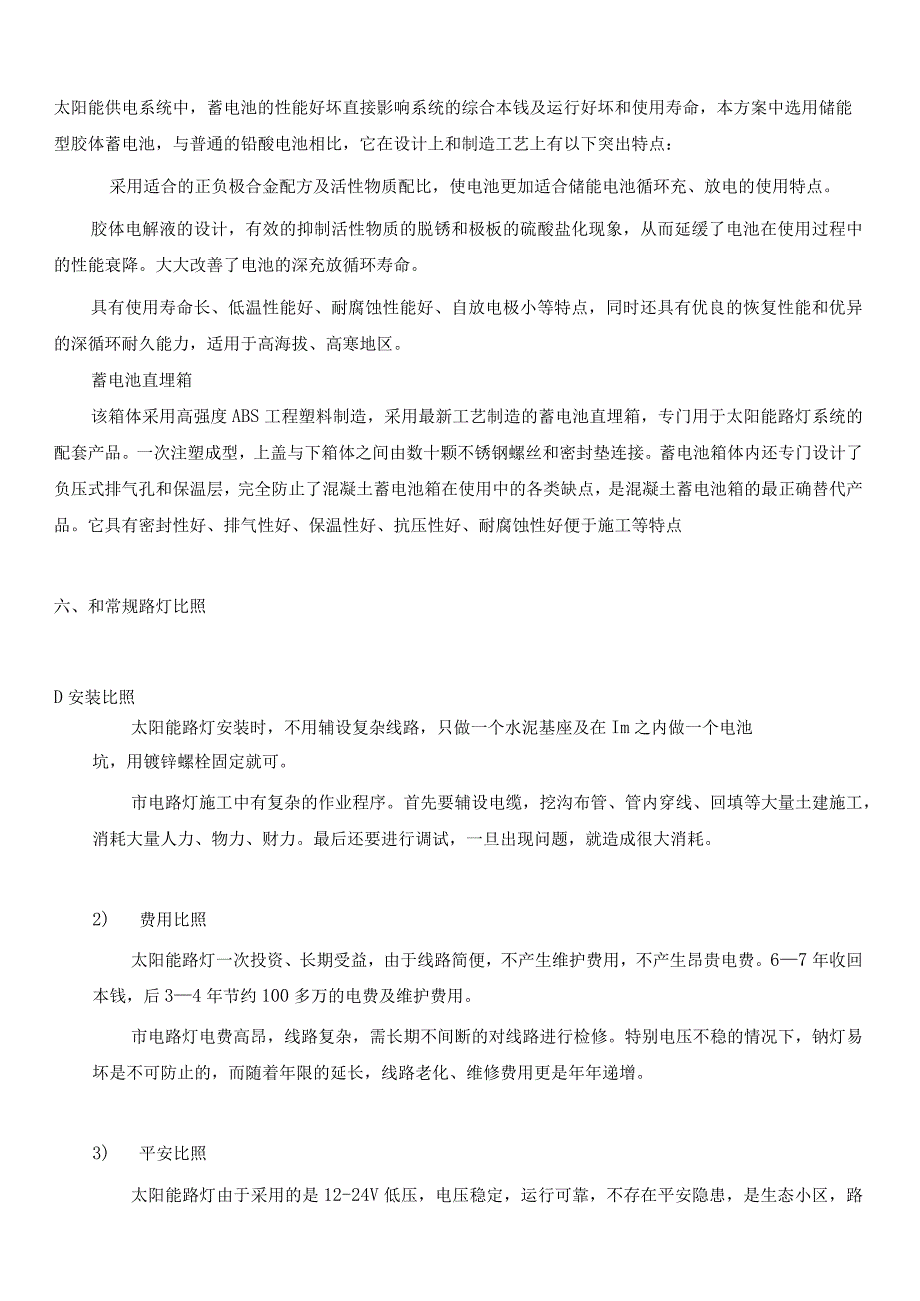

6、受的迎风压强为2700Pa0抗风系数选定为27ms（相当于十级台风），电池组件本身在承受27ms的风速下可以保证不损坏。控制器太阳能充放电控制器的主要作用是保护蓄电池。根本功能必须具备过充保护、过放保护、光控、时控、防反接、充电涓流保护、欠压保护、防水保护等。蓄电池防过充、过放保护电压一般参数如表防护等级：IP65蓄电池太阳能供电系统中，蓄电池的性能好坏直接影响系统的综合本钱及运行好坏和使用寿命，本方案中选用储能型胶体蓄电池，与普通的铅酸电池相比，它在设计上和制造工艺上有以下突出特点：采用适合的正负极合金配方及活性物质配比，使电池更加适合储能电池循环充、放电的使用特点。胶体电解液的设计，有效的
7、抑制活性物质的脱锈和极板的硫酸盐化现象，从而延缓了电池在使用过程中的性能衰降。大大改善了电池的深充放循环寿命。具有使用寿命长、低温性能好、耐腐蚀性能好、自放电极小等特点，同时还具有优良的恢复性能和优异的深循环耐久能力，适用于高海拔、高寒地区。蓄电池直埋箱该箱体采用高强度ABS工程塑料制造，采用最新工艺制造的蓄电池直埋箱，专门用于太阳能路灯系统的配套产品。一次注塑成型，上盖与下箱体之间由数十颗不锈钢螺丝和密封垫连接。蓄电池箱体内还专门设计了负压式排气孔和保温层，完全防止了混凝土蓄电池箱在使用中的各类缺点，是混凝土蓄电池箱的最正确替代产品。它具有密封性好、排气性好、保温性好、抗压性好、耐腐蚀性好便
8、于施工等特点六、和常规路灯比照D安装比照太阳能路灯安装时，不用辅设复杂线路，只做一个水泥基座及在Im之内做一个电池坑，用镀锌螺栓固定就可。市电路灯施工中有复杂的作业程序。首先要辅设电缆，挖沟布管、管内穿线、回填等大量土建施工，消耗大量人力、物力、财力。最后还要进行调试，一旦出现问题，就造成很大消耗。2) 费用比照太阳能路灯一次投资、长期受益，由于线路简便，不产生维护费用，不产生昂贵电费。67年收回本钱，后34年节约100多万的电费及维护费用。市电路灯电费高昂，线路复杂，需长期不间断的对线路进行检修。特别电压不稳的情况下，钠灯易坏是不可防止的，而随着年限的延长，线路老化、维修费用更是年年递增。3
9、) 平安比照太阳能路灯由于采用的是12-24V低压，电压稳定，运行可靠，不存在平安隐患，是生态小区，路政部门理想产品。市电路灯平安隐患大，人们的生活环境在不断变化的情况下，道路改造、景观工程的施工，供电不正常，水煤气管道的交叉施工等多方面带来诸多隐患。4) 环保比照太阳能路灯能为高尚生态小区的开发和推广增加新的卖点;可持续降低物业管理本钱，减少业主公共分摊局部的费用。综上比照所述，太阳能照明之平安无隐患、节能无消耗、绿色环保、安装简便、自动控制免维护等固有的特性将为楼盘的销售、市政工程的建设直接带来明显可利用的优势。5) 寿命比照太阳能灯具的寿命比普通电力灯具的寿命要高得多，如太阳能灯具的主要
10、部件一-太阳能电池组件的使用寿命25年;低压钠灯的平均寿命18000小时;低压高效三基色节能灯的平均寿命6000小时;超高亮LED的平均寿命大于50000小时以上;太阳能专用蓄电池的寿命为38AH以下2-5年;38150AH的37年。按照常规小区按照当地物价局按纯住宅建筑面积一次性收取小区路灯维护费6元11r的规定，使得普通灯具初始投资要高出太阳能灯具初始投资很多。总之，综合比拟来看太阳能灯具节省投资的特点是相当明显的。名称规格数量单位备注太阳能电池组件200Wp24V1块采用高效晶体硅太阳能电池片蓄电池100AH/12V2只免维护太阳能专用胶体蓄电池含专用蓄电池地埋箱灯杆8m1盏光源离地面的
11、高度）7.5m,材料为Q235碳钢，壁厚3.5mm,上口径。为90mm,上口径。为90mm,195mm,法兰厚18mm灯具含光源60WLED1套灯具整灯光效IOoLm/W;超高亮LED,采用单颗大功率芯片二1W，发光效率115LmW控制器15A/24V1只智能、高效、微电脑控制器根底预埋件1套法兰盘400X400X4mm,主材为Q22,M24七、产品主要性能参数表说明：1、验收标准：CJJ45-2006城市道路照明设计标准;2、每天工作时间IOh;3、连续使用阴雨天数3天价格：6800元/盏八、投标产品效果图九、工程工程投资概算太阳能路灯工程：20.4万元十、经济效益分析节约电费：30盏太阳能
12、路灯年发电量：10469度，节约电费？节约维护费：30盏太阳能路灯7200元/年。二氧化碳减排：每度可以减排0.997千克二氧化碳，合计减排10437.593千克二氧化碳。社会效益显著。H、企业简介青海省太阳能电力有限责任公司成立于1995年，注册资金3000万元。是青海省新能源（集团）下属的全资子公司，是专业从事太阳能、风能及其它节能产品设计、开发、生产、销售和施工为一体的综合性科技型企业，拥有自主专利技术近百项，是国内主要的太阳能电源生产企业之一。早在1998年，公司就在国内新能源行业中率先通过了IS09001国际质量管理体系认证和“高新技术企业、“高新技术产品双高认证。目前.，公司是青海
13、省内新能源行业中同时拥有“城市道路照明三级资质和国家光伏产品“金太阳认证的企业。多年来，公司始终坚持科技兴企的方针，先后与国内外多家新能源企业及科研机构建立了广泛的合作关系，积极参与国内/国际工程的开发建设，曾负责施工过国家“火炬方案、“光明工程等重点工程，并屡次中标各级政府实施的太阳能产品推广利用工程，是国内REDP工程（全球环境基金/世界银行/国家发改委/可再生能源利用工程）的主要实施单位。公司生产的尼玛牌系列太阳能产品，曾荣获“国家级新产品、“国际爱迪生创造金奖、“消费者满意商品、“消费者协会推荐商品并连续11年被评为“青海省名牌产品、“青海省著名商标等荣誉称号，在国内新能源行业中享有较
14、高声誉。公司自主开发的太阳能/风能系列路灯，采用高光效照明光源设计，具有亮度高、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源、使用寿命长等优点，是当今社会大力提倡的能源节约型创新产品。主要应用于城市道路、厂矿工区、小区道路、绿化带、休闲广场等场所的照明和亮化装饰。从全球众多太阳能企业财报来看，明年全球太阳能市场的需求和销售情况将大幅上升。众多分析师认为，该信号有利于提振投资者信心。去年，该行业在成长中遭遇不小挫折，并随着全球信贷危机而恶化，太阳能模块随之下降50%,美国太阳能主导企业之一太阳能公司公司及德国龙头企业Q-Cells的盈利都严重缩水。由于德国及意大利太阳能补贴政策的下调幅度并
15、非投资者所想象地那般严重，太阳能模块价在这之后也迅速稳定。但是随着2023年的到来，分析师开始预测即将到来的市场，随着中国太阳能得大幅度推进、德国的明朗前景及相对宽松的信贷环境，分析归认为今年太阳能产业的开展将大幅回暖，并显示明年的太阳能产业的开展将急速上升。11、示范工程推广前景分析对于人类而言，太阳是非常重要的一颗恒星，为人类提供光和热。太阳高温、高压，蕴藏着巨大能量，不断地通过光线向宇宙发射，太阳能是人类重要的无污染新型能源。当地球的自转、季节气候条件和大气层成分等因素，都对地球上接受到的太阳能产生影响也就是说，在地球上不同的地区受到的光照是不同的，中国西部地区是地球上太阳能最丰富的地区之一。人类利用太阳能有多种方式，包括光化学转化、太阳能光热转化和太阳能光电车化和太阳能光电转换。其中我们常见的是太阳能光热转化和太阳能光电转化，利用太阳能的光热转化来生产人们的日常热用水。利用太阳能的光电转化来储存电能，用于日常照明，公益生产。太阳能是极具潜力的捷径新能源，与煤、石油及核能相比，它具有独特的是没有使用矿物燃料或核燃料时产生的有害废渣和气体，不污染环境；二是没资源的限制，有阳光的地方
