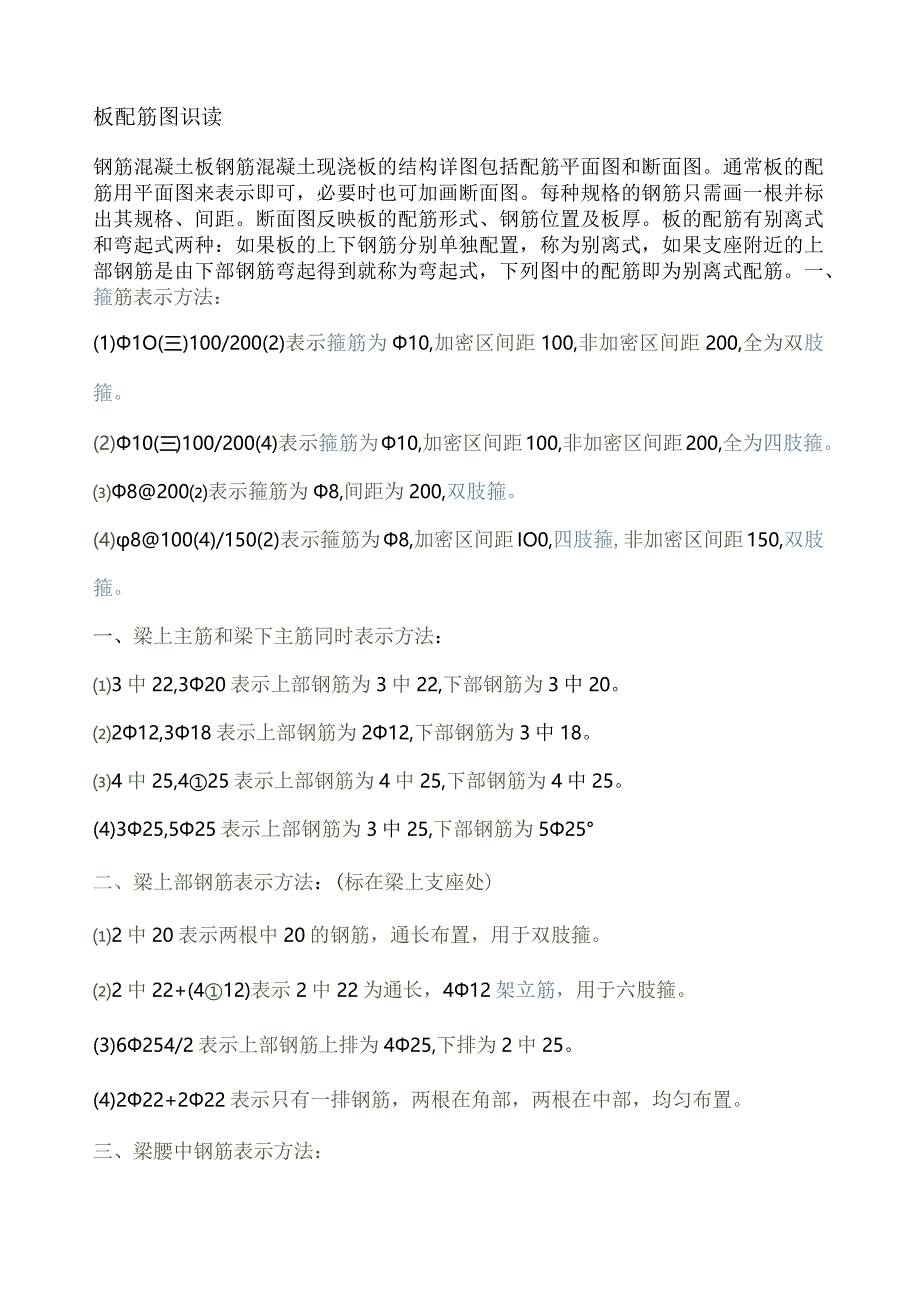

1、板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。通常板的配筋用平面图来表示即可，必要时也可加画断面图。每种规格的钢筋只需画一根并标出其规格、间距。断面图反映板的配筋形式、钢筋位置及板厚。板的配筋有别离式和弯起式两种：如果板的上下钢筋分别单独配置，称为别离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下列图中的配筋即为别离式配筋。一、箍筋表示方法：(1)1O(三)100/200(2)表示箍筋为10,加密区间距100,非加密区间距200,全为双肢箍。(2)10(三)100/200(4)表示箍筋为10,加密区间距100,非加密区间距200,全为四肢箍。8200

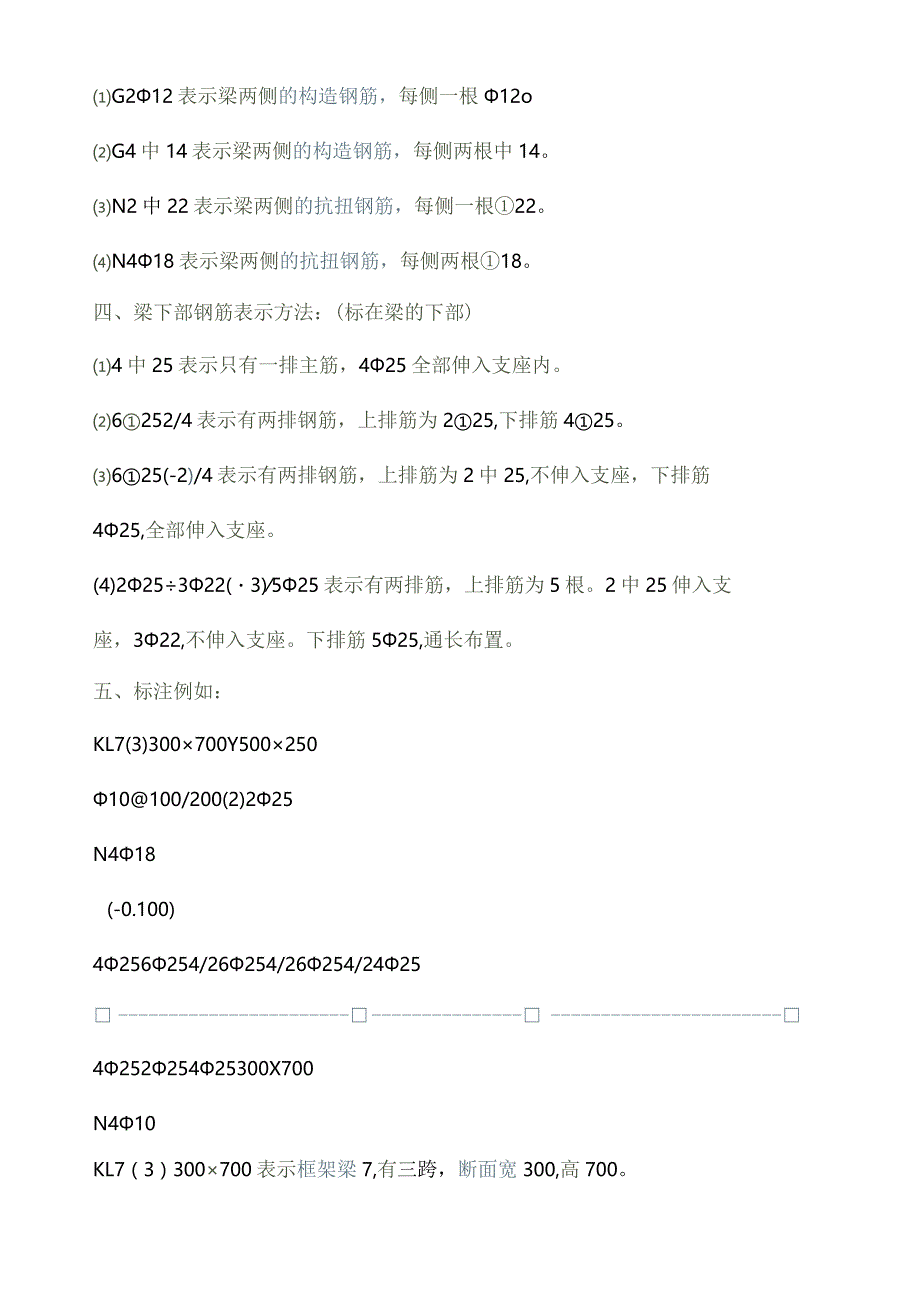

2、表示箍筋为8,间距为200,双肢箍。(4)8100(4)/150(2)表示箍筋为8,加密区间距IO0,四肢箍,非加密区间距150,双肢箍。一、梁上主筋和梁下主筋同时表示方法：3中22,320表示上部钢筋为3中22,下部钢筋为3中20。212,318表示上部钢筋为212,下部钢筋为3中18。4中25,425表示上部钢筋为4中25,下部钢筋为4中25。(4)325,525表示上部钢筋为3中25,下部钢筋为525二、梁上部钢筋表示方法：(标在梁上支座处)2中20表示两根中20的钢筋，通长布置，用于双肢箍。2中22+(412)表示2中22为通长，412架立筋，用于六肢箍。(3)6254/2表示上部钢筋
3、上排为425,下排为2中25。(4)222+222表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：G212表示梁两侧的构造钢筋，每侧一根12oG4中14表示梁两侧的构造钢筋，每侧两根中14。N2中22表示梁两侧的抗扭钢筋，每侧一根22。N418表示梁两侧的抗扭钢筋，每侧两根18。四、梁下部钢筋表示方法：(标在梁的下部)4中25表示只有一排主筋，425全部伸入支座内。6252/4表示有两排钢筋，上排筋为225,下排筋425。625(-2)/4表示有两排钢筋，上排筋为2中25,不伸入支座，下排筋425,全部伸入支座。(4)225322(3)525表示有两排筋，上排筋为5

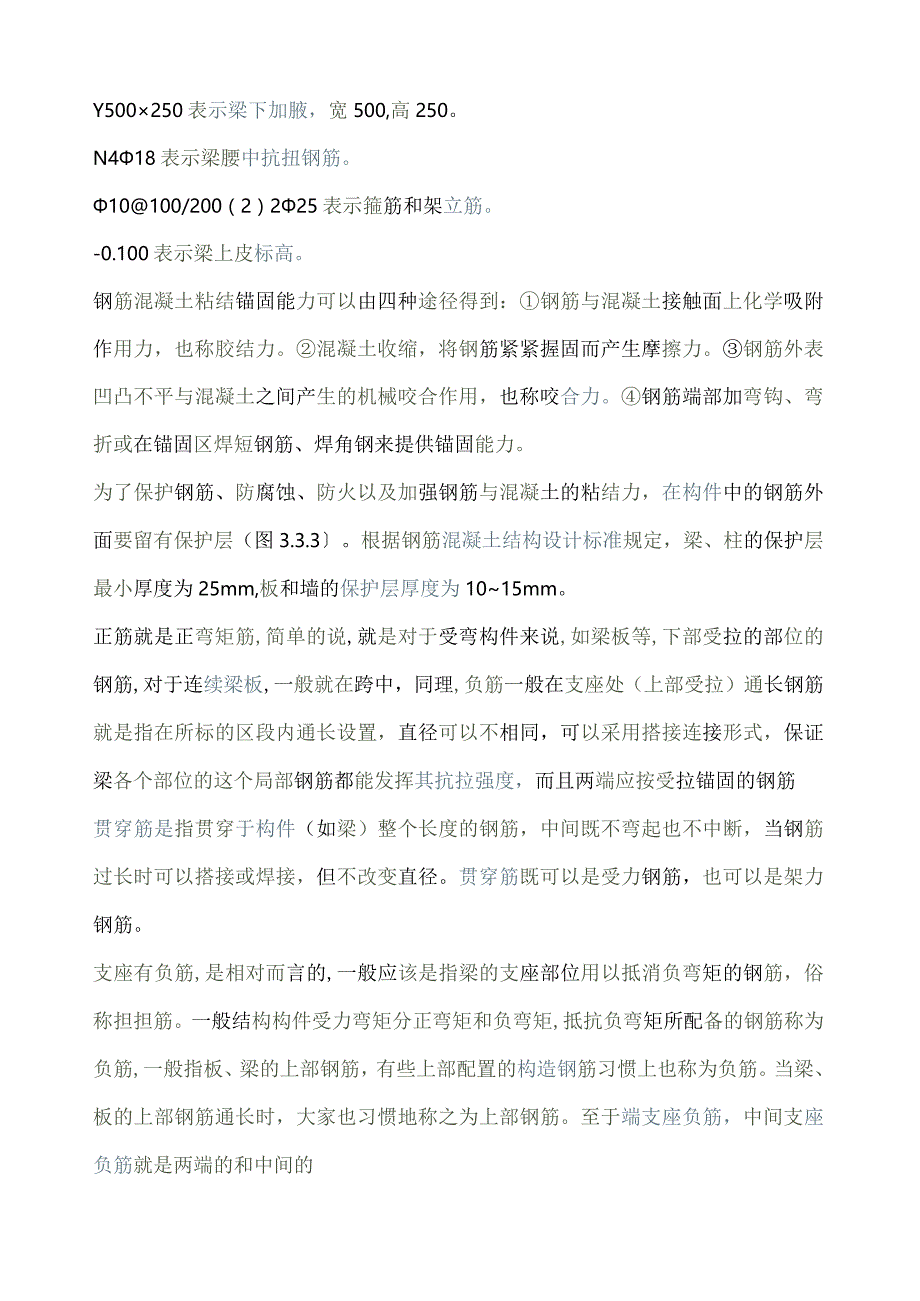

4、根。2中25伸入支座，322,不伸入支座。下排筋525,通长布置。五、标注例如：KL7(3)300700Y50025010100/200(2)225N418(-0.100)4256254/26254/26254/2425425225425300X700N410KL7（3）300700表示框架梁7,有三跨，断面宽300,高700。Y500250表示梁下加腋，宽500,高250。N418表示梁腰中抗扭钢筋。10100/200（2）225表示箍筋和架立筋。-0.100表示梁上皮标高。钢筋混凝土粘结锚固能力可以由四种途径得到：钢筋与混凝土接触面上化学吸附作用力，也称胶结力。混凝土收缩，将钢筋紧紧握固而
5、产生摩擦力。钢筋外表凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层（图3.3.3。根据钢筋混凝土结构设计标准规定，梁、柱的保护层最小厚度为25mm,板和墙的保护层厚度为1015mm。正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中，同理,负筋一般在支座处（上部受拉）通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个局部钢筋都能发挥其抗拉强
6、度，而且两端应按受拉锚固的钢筋贯穿筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯穿筋既可以是受力钢筋，也可以是架力钢筋。支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。至于端支座负筋，中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也
7、可以叫板负筋现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝,特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。“腹筋作用：梁的抗扭它在设计上
8、属构造配筋，即力学上不用设计计算具体力的大小，按国家设计标准的构造要求查得此数据。当梁高大到一定要求时,就得加设腰筋，按多少、加多大规格按构造要求标准查得。1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一局部），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根的地方，在这个地方，在
9、楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋2、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150200MM,并应在板的未配筋外表布置温度收缩钢筋.温度收缩钢筋可利用原有钢筋贯穿布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度80Omm夹角=60oW800mm夹角=45二、中间跨钢筋的计算1、中
10、间支座负筋中间支座负筋：第一排为hfr中间支座值+5/3；第二排为皿计中间支座值+Ln4注意：当中间跨两端的支座负筋延伸长度之和2该跨的净跨长时，其钢筋长度：第一排为该跨净跨长+（b前中间支座值）+（Ln3+后中间支座值）；第二排为该跨净跨长十（W片前中间支座值）+（Ln4+后中间支座值）。其他钢筋计算同首跨钢筋计算。三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101J,在软件中主要有六种形式的悬臂钢筋，如下列图所示这里，我们以2#、5#及6#钢筋为例进行分析：2#钢筋一悬臂上通筋=(通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯一4个保护层+钢筋的斜段长
11、+下层钢筋锚固入梁内十支座锚固值5#钢筋一上部下排钢筋=5牡支座宽+0.75L6#钢筋一下部钢筋=Ln-保护层+15d2、箍筋(1)、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面输入其端部尺寸即可。(2)、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03GIOl-I的66页o第二节其他梁一、非框架梁在03G101J中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题
12、；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑05Hc+5d的判断值。未尽解释请参考03G101J说明。二、框支梁1、框支梁的支座负筋的延伸长度为Ufi2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度=支座宽度一保护层+梁高一保护层+3第二排主筋锚固长度NLae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为02LnlNL5hb;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件，具体表达在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、
13、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。需要计算的工程量二、根底内箍筋根底内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算软件中是按三根。第二章中间层一、柱纵筋1、KZ中间层的纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋KKZ中间层的箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距103G1017中，关于柱箍筋的加密区的规定如下1首层柱箍筋的加密区
14、有三个，分别为：下部的箍筋加密区长度取Hn/3；JB取ax500,柱长边尺寸，Hn6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。2首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max500,柱长边尺寸，Hn6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。第三节顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。参看03G1011第37、38页一、角柱角柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚WLae：梁高一保护层+12da、内侧钢筋锚固长度为直锚工Lae：
