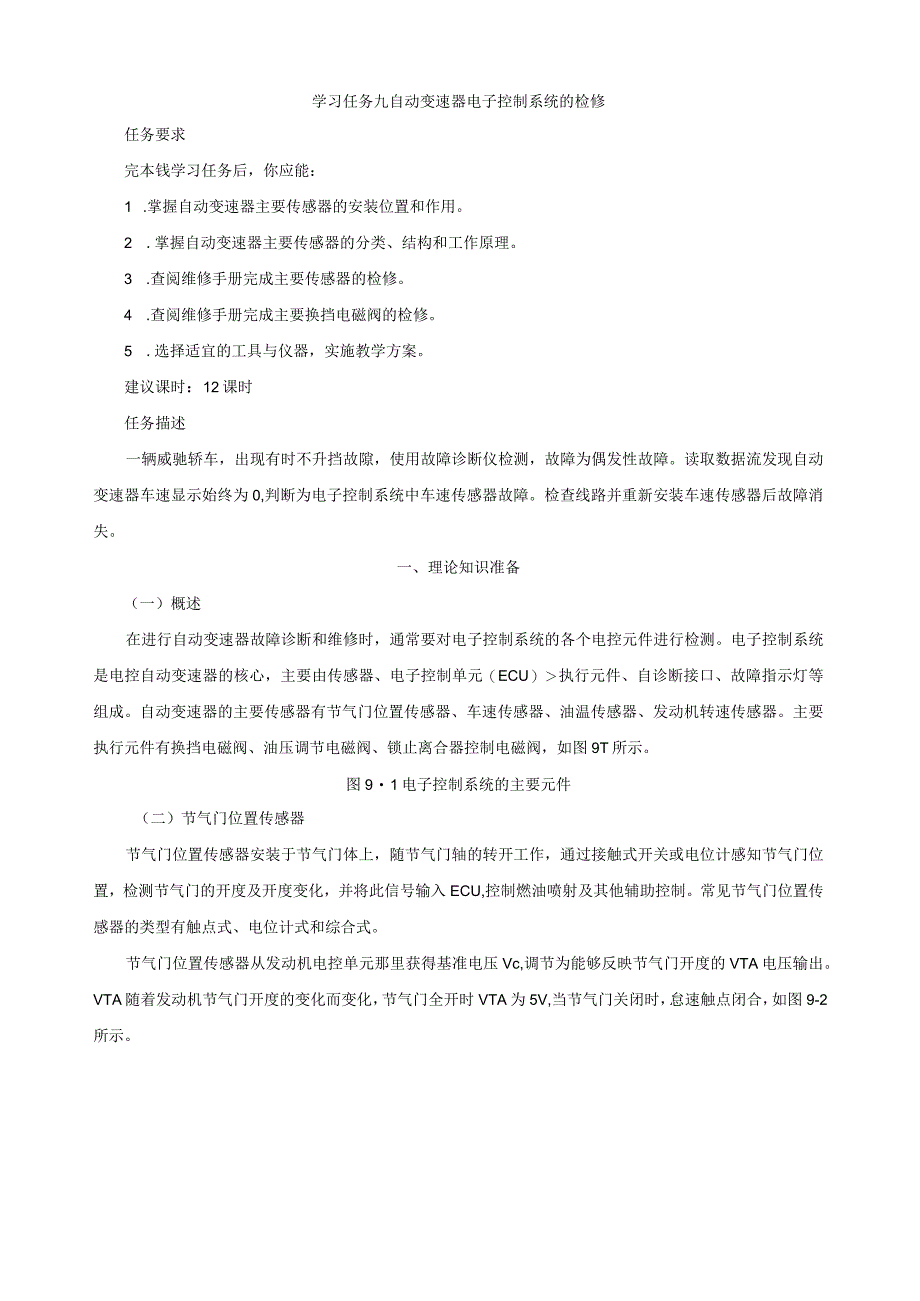

1、学习任务九自动变速器电子控制系统的检修任务要求完本钱学习任务后，你应能：1 .掌握自动变速器主要传感器的安装位置和作用。2 .掌握自动变速器主要传感器的分类、结构和工作原理。3 .查阅维修手册完成主要传感器的检修。4 .查阅维修手册完成主要换挡电磁阀的检修。5 .选择适宜的工具与仪器，实施教学方案。建议课时：12课时任务描述一辆威驰轿车，出现有时不升挡故隙，使用故障诊断仪检测，故障为偶发性故障。读取数据流发现自动变速器车速显示始终为0,判断为电子控制系统中车速传感器故障。检查线路并重新安装车速传感器后故障消失。一、理论知识准备（一）概述在进行自动变速器故障诊断和维修时，通常要对电子控制系统的各
2、个电控元件进行检测。电子控制系统是电控自动变速器的核心，主要由传感器、电子控制单元（ECU）执行元件、自诊断接口、故障指示灯等组成。自动变速器的主要传感器有节气门位置传感器、车速传感器、油温传感器、发动机转速传感器。主要执行元件有换挡电磁阀、油压调节电磁阀、锁止离合器控制电磁阀，如图9T所示。图91电子控制系统的主要元件（二）节气门位置传感器节气门位置传感器安装于节气门体上，随节气门轴的转开工作，通过接触式开关或电位计感知节气门位置，检测节气门的开度及开度变化，并将此信号输入ECU,控制燃油喷射及其他辅助控制。常见节气门位置传感器的类型有触点式、电位计式和综合式。节气门位置传感器从发动机电控单

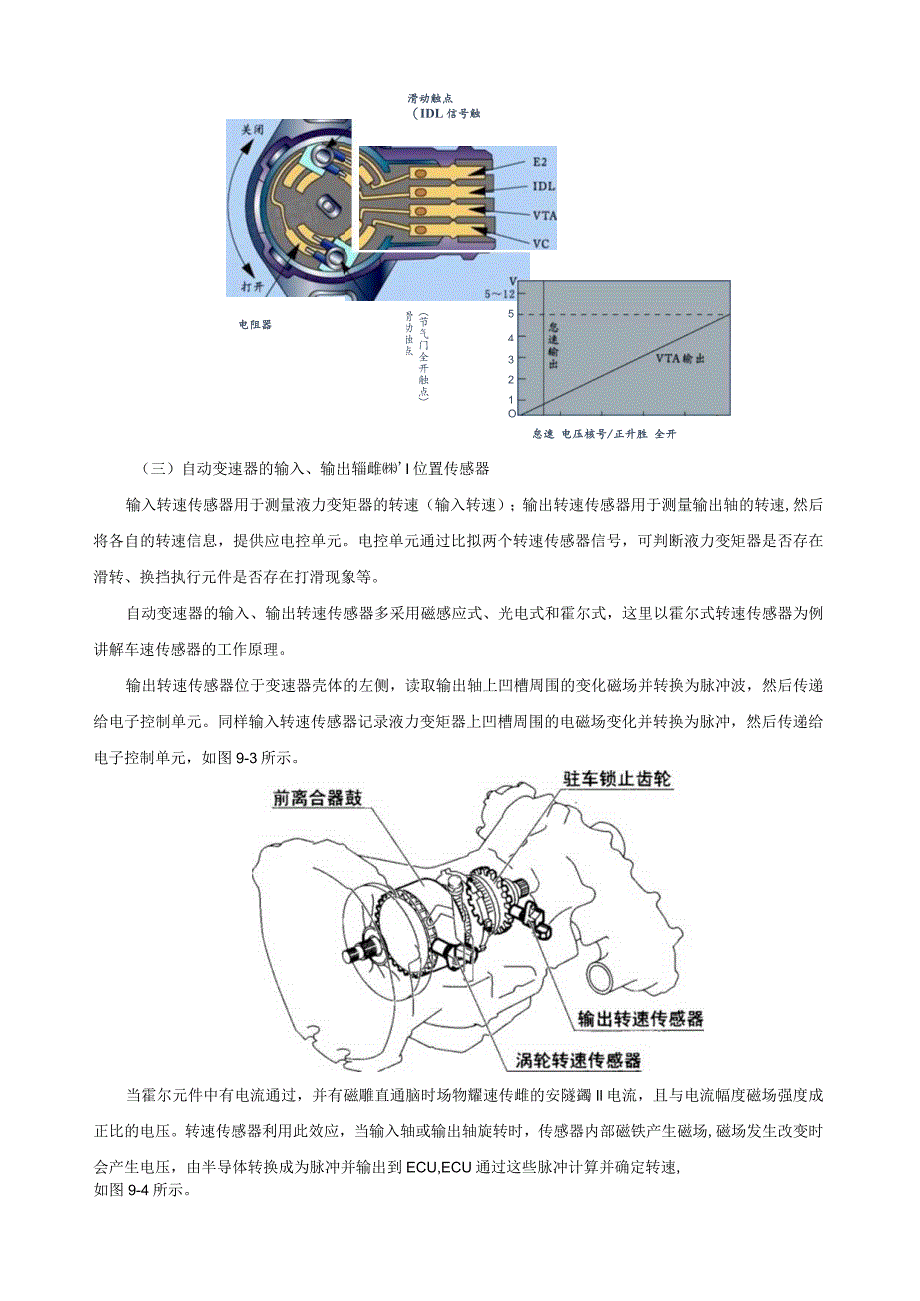

3、元那里获得基准电压Vc,调节为能够反映节气门开度的VTA电压输出。VTA随着发动机节气门开度的变化而变化，节气门全开时VTA为5V,当节气门关闭时，怠速触点闭合，如图9-2所示。电阻器54滑动触点（IDL信号触点）(节气门全开触点) 滑动触点321 O怠速 电压核号/正升胜 全开（三）自动变速器的输入、输出辎雌I位置传感器输入转速传感器用于测量液力变矩器的转速（输入转速）；输出转速传感器用于测量输出轴的转速,然后将各自的转速信息，提供应电控单元。电控单元通过比拟两个转速传感器信号，可判断液力变矩器是否存在滑转、换挡执行元件是否存在打滑现象等。自动变速器的输入、输出转速传感器多采用磁感应式、光电
4、式和霍尔式，这里以霍尔式转速传感器为例讲解车速传感器的工作原理。输出转速传感器位于变速器壳体的左侧，读取输出轴上凹槽周围的变化磁场并转换为脉冲波，然后传递给电子控制单元。同样输入转速传感器记录液力变矩器上凹槽周围的电磁场变化并转换为脉冲，然后传递给电子控制单元，如图9-3所示。当霍尔元件中有电流通过，并有磁雕直通脑时场物耀速传雌的安隧蠲Il电流，且与电流幅度磁场强度成正比的电压。转速传感器利用此效应，当输入轴或输出轴旋转时，传感器内部磁铁产生磁场,磁场发生改变时会产生电压，由半导体转换成为脉冲并输出到ECU,ECU通过这些脉冲计算并确定转速,如图9-4所示。图9-4霍尔式转速传感器的工作原理（

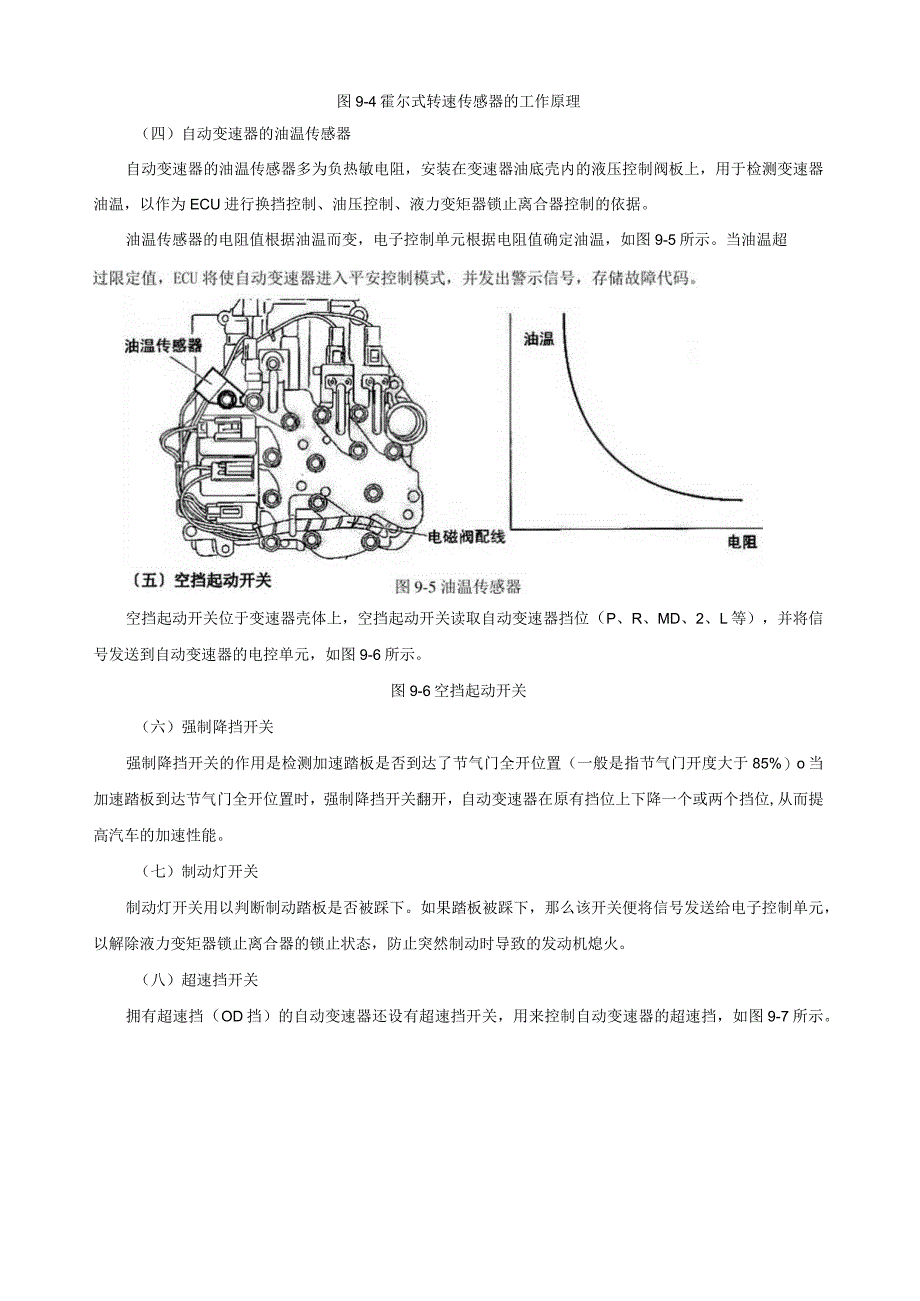

5、四）自动变速器的油温传感器自动变速器的油温传感器多为负热敏电阻，安装在变速器油底壳内的液压控制阀板上，用于检测变速器油温，以作为ECU进行换挡控制、油压控制、液力变矩器锁止离合器控制的依据。油温传感器的电阻值根据油温而变，电子控制单元根据电阻值确定油温，如图9-5所示。当油温超空挡起动开关位于变速器壳体上，空挡起动开关读取自动变速器挡位（P、R、MD、2、L等），并将信号发送到自动变速器的电控单元，如图9-6所示。图9-6空挡起动开关（六）强制降挡开关强制降挡开关的作用是检测加速踏板是否到达了节气门全开位置（一般是指节气门开度大于85%）o当加速踏板到达节气门全开位置时，强制降挡开关翻开，自动
6、变速器在原有挡位上下降一个或两个挡位,从而提高汽车的加速性能。（七）制动灯开关制动灯开关用以判断制动踏板是否被踩下。如果踏板被踩下，那么该开关便将信号发送给电子控制单元，以解除液力变矩器锁止离合器的锁止状态，防止突然制动时导致的发动机熄火。（八）超速挡开关拥有超速挡（OD挡）的自动变速器还设有超速挡开关，用来控制自动变速器的超速挡，如图9-7所示。当超速挡开关闭合时，超速挡控制阚对油聊趟开通控单元允许车辆进入超速挡。当超速挡开关断开时，超速挡控制电路和油路断开，电控单元阻止车辆进入超速挡，此时仪表盘上ODOFF指示灯点亮，如图9-8所示。（九）模式开关超速挡开关接通超速挡开关接逋图9-8超速挡
7、开关的工作状态大局部电子控制自动变速器都有一个模式开关用以选择车辆的换挡模式，满足不同的使用要求。所谓换挡控制模式主要是指控制自动变速器的换挡规律，常见的换挡模式有4种，即经济模式、动力模式、标准模式和手动模式。经济模式是以获得最正确燃油经济性为目标设计换挡规律；动力模式是以获得最大动力性为目标设计换挡规律；标准模式介于经济模式和动力模式之间；手动模式多出现在手自一体式变速器上，以手动方式选择适宜挡位。（十）电磁阀电磁阀是电子控制系统的主要执行元件，按作用不同可分为换挡电磁阀、锁止电磁阀、调压电磁阀。按工作方式不同可分为开关式电磁阀和脉冲式电磁阀。1 .开关式电磁阀开关式电磁阀常用于开启和关闭
8、变速器液压油路，用于控制换挡阀和液力变速器锁止离合器的锁止阀。开关式电磁阀由电磁线圈、壳体、阀芯和回位弹簧等组成，如图9-9所示。该电磁阀只有全开和全关两种工作状态。以长开电磁阀为例，当线圈不通电时，阀芯被油压推开，翻开泄油口，电磁阀对控制油路泄压，油路压力为零；当线圈通电时，阀芯在电磁线圈的磁力作用下移动，关闭泄油口，油路压力上升。图9-9开关式电磁阀L液压油入口2.泄油口3.接线插座4.阀芯5.线圈6.限流钢球7.2 .脉冲式电磁阀脉冲式电磁阀常用于控制油路中油压的大小，结构与开关式电磁阀根本相同，与开关式电磁阀不同之处在于，脉冲式电磁阀工作的电信号不是恒定不变的电压信号，而是一个脉冲电信
9、号，电磁阀在脉冲信号的作用下，不断反复地开启和关闭泄油口。电子控制单元通过改变脉冲宽度即占空比），改变电磁阀开启和关闭的时间比，从而到达控制油路压力的目的，如图9T0所示。占空比越大，油压越低，反之油压越高。图9T0脉冲式电磁阀1 .液压油出口2.液压油入口3.接线插座4.限流钢球5.线圈6.壳体7.泄油口（十一）电子控制单元电子控制单元接收各种监测汽车行驶状况和发动机工况的传感器信号，精确控制自动变速器的换挡正时、锁定正时、换挡执行元件的液压、换挡时的发动机扭矩；还具有自我诊断功能，能监测和识别电子控制元件的故障，并通过0/DOFF指示灯以故隙代码的形式将这些自诊断信息输出；另外，电子控制单
10、元在车辆出现某些故障时能执行失效防护功能，以保证车辆能继续行驶。1 .换挡正时控制电子控制单元根据换挡杆位置、车速、发动机转速、节气门开度等信号来确定最适宜的换挡点，然后通过对电磁阀的控制完成挡位的变换。止匕外，电子控制单元还根据上述信号完成对液力变矩器锁止离合器的锁止和别离，如图9T1所示。-E-W图9T1U540E自动变速器电子控制单元的换挡正时控制2 .油压控制电子控制单元通过对脉冲电磁阀的控制来调整自动变速器的主油路油压，使得主油路油压随发动机负荷的增大而提高，以满足液压控制系统的工作要求。此外，在R挡时，电子控制系统将控制脉冲电磁阀，提高主油路油压，以满足R挡执行元件的工作需求。除正
11、常的主油压调节外，电子控制单元还可以根据各传感器的信号，在一些特殊时刻对主油路油压进行修正，以使液压控制系统到达更好的工作效果。例如，在换挡时对主油路油压进行修正，来提高换挡品质、缓和换挡冲击。3 .锁止正时控制电子控制单元根据各传感器的信号，通过对锁止电磁阀的控制来实现液力变矩器锁止正时控制。当车速足够高，且其他各种信号都满足锁止要求时，电子控制单元就向锁止电磁阀和负荷控制电磁阀发出信号，使锁止离合器锁止，反之锁止离合器别离。4 .学习控制在自动变速器内各个换挡执行元件（离合器与制动器），由于最初的差异和使用一段时间后产生的变化，会加重自动变速器的换挡冲击，此时电子控制单元开始对换挡执行元件
12、进行检测，通过检测，使每个电磁阀的控制保持在最适合的状态上。小提示：在分解自动变速器或维修自动变速器时，需去除学习值。5 .自诊断功能电子控制单元内部设有专门的故障自诊断电路，在车辆行驶过程中不断检测自动变速器各传感器和电磁阀的工作状态。一旦发现自动变速器故障，仪表板上的自动变速器故障指示灯会闪亮，以提醒驾驶员将车辆送至修理厂维修。电子控制单元会将检测到的故隙以故隙码的形式存储在控制单元的存储器内，以便故障诊断仪能够通过诊断接口检索到故障信息，如图9T2所示。图972故障诊断接口6 .故障保护功能在传感器和电磁阀出现故隙时，平安保护功能可以尽可能地维持车辆的行驶性能；在检测到一个故障后，如果恢
13、复了正常状态，平安保护功能将不再工作。例如U540E自动变速器的电子控制单元检测到发动机转速传感器故障时，会启动P0725故障失效保护，即车辆换入3挡，而后，根据车速和节气门开度信号，自动变速器在1至3挡范围内变换。此失效保护停止运行的条件为恢复到正常状态后，当车速为30Kmh,处于P或N挡时，失效保护功能停止工作。二、实践操作电控自动变速器系统出现故障时，电子控制单元的自诊断系统会记录下故障代码，因此，在检修前首先进行故障自诊断操作。即利用检测仪器或特定的方法将故隙代码从电子控制单元中读出，为迅速诊断故障提供依据，另外电控系统检修时需要对主要传感器和执行元件进行检测。(一)实践准备(1)汽车
14、万用表。(2)测试连接延长线、探针、夹子等汽车通用电工工具。(3)汽车故隙诊断仪.(4)维修变速器所需的电路图。(5)威驰轿车一辆。(二)技术要求及考前须知(1)威驰轿车的节气门位置传感器，当节气门完全关闭时VTA端子电压约为0.7V；当节气门完全翻开时，VTA端电压升至3.55.0V0(2)威驰轿车的节气门位置传感器，接线器1-2端子电阻值为1.53.0kC;1-3节气门全关时,电阻值为0.26.OkC；节气门全开时，电阻值为l10kQ0(3)电磁阀接线器端子OIL和E2之间的电阻：0C时为5.630.56kQ;20时为2.4k。；80时为O313kQ;140时为0.072kQ0(4)电磁阀
15、接线器端子SL1SL2SL3+和SL1/SL2/SL3-之间的正常电阻为5.05.6(20下(5)电磁阀接线器端子SL和车身接地之间的正常电阻为1418Q(20下)。(6)电磁阀接线器端子DSU和车身接地之间的正常电阻值为913。(20C下)。(7)电磁阀接线器端子SR和车身接地之间的正常电阻值为1418C(20下)。(8)空挡起动开关线束端子正常时P挡下6-4端子导通，R挡下1-7导通，N挡下6-5导通，D挡下6-3导通，2挡下6-2导通，L挡下6-8导通。(三)电子元件检修下面以威驰轿车的U540E自动变速器为例,讲解主要电子元件的检测.U540E主要电子元件如图9-13所示。图9-13U540E自动变速器电子控制系统的主要元件1 .节气门位置传感器的检测以丰田威驰轿车P0120故障为例，讲解节气门位置传感器的检测。威驰轿车节气门位置传感器为电位计式节气门位置传感器，当节气门完全关闭时，ECM的VTA端子电压约为0.7V。ECM得到的VTA电压与节气门开度成正比，当节气门完全翻开时，VTA端电压升至约3.55.0V.节气门位置传感器的检测，首先脱开节气门位置传感器连接器，测量传感器端子1和2之间的电阻,测量传感器端子1和3之间的电阻，如图974所示，标准见表
