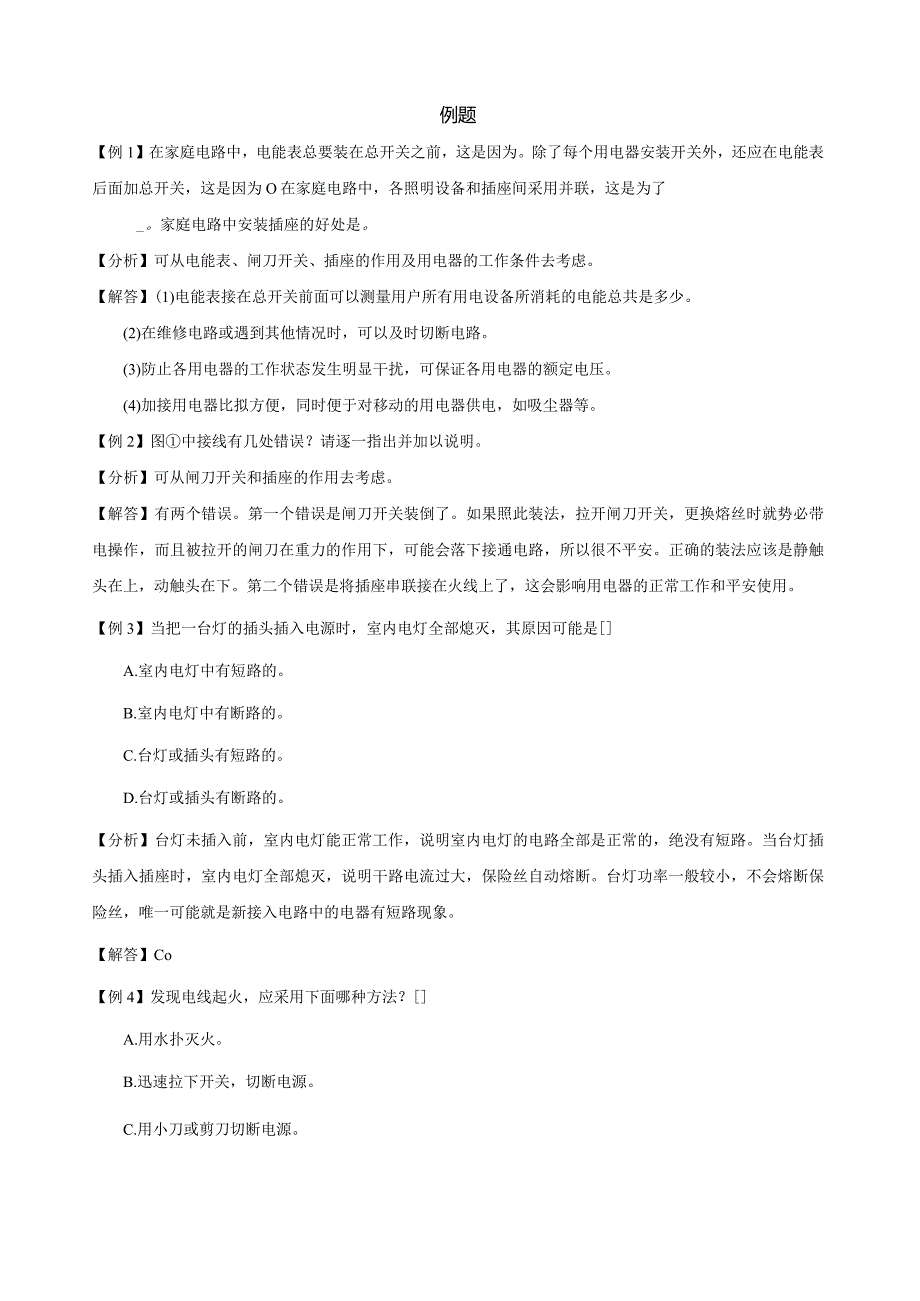

1、例题【例1】在家庭电路中，电能表总要装在总开关之前，这是因为。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为O在家庭电路中，各照明设备和插座间采用并联，这是为了_。家庭电路中安装插座的好处是。【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。【解答】(1)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。(2)在维修电路或遇到其他情况时，可以及时切断电路。(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。(4)加接用电器比拟方便，同时便于对移动的用电器供电，如吸尘器等。【例2】图中接线有几处错误？请逐一指出并加以说明。【分析】可
2、从闸刀开关和插座的作用去考虑。【解答】有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不平安。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和平安使用。【例3】当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是A.室内电灯中有短路的。B.室内电灯中有断路的。C.台灯或插头有短路的。D.台灯或插头有断路的。【分析】台灯未插入前，室内电灯能正常工作，说明室内电灯的电路全部是正常的，绝没有短路。当台灯插头插入插座时，室内电灯全部熄灭，说

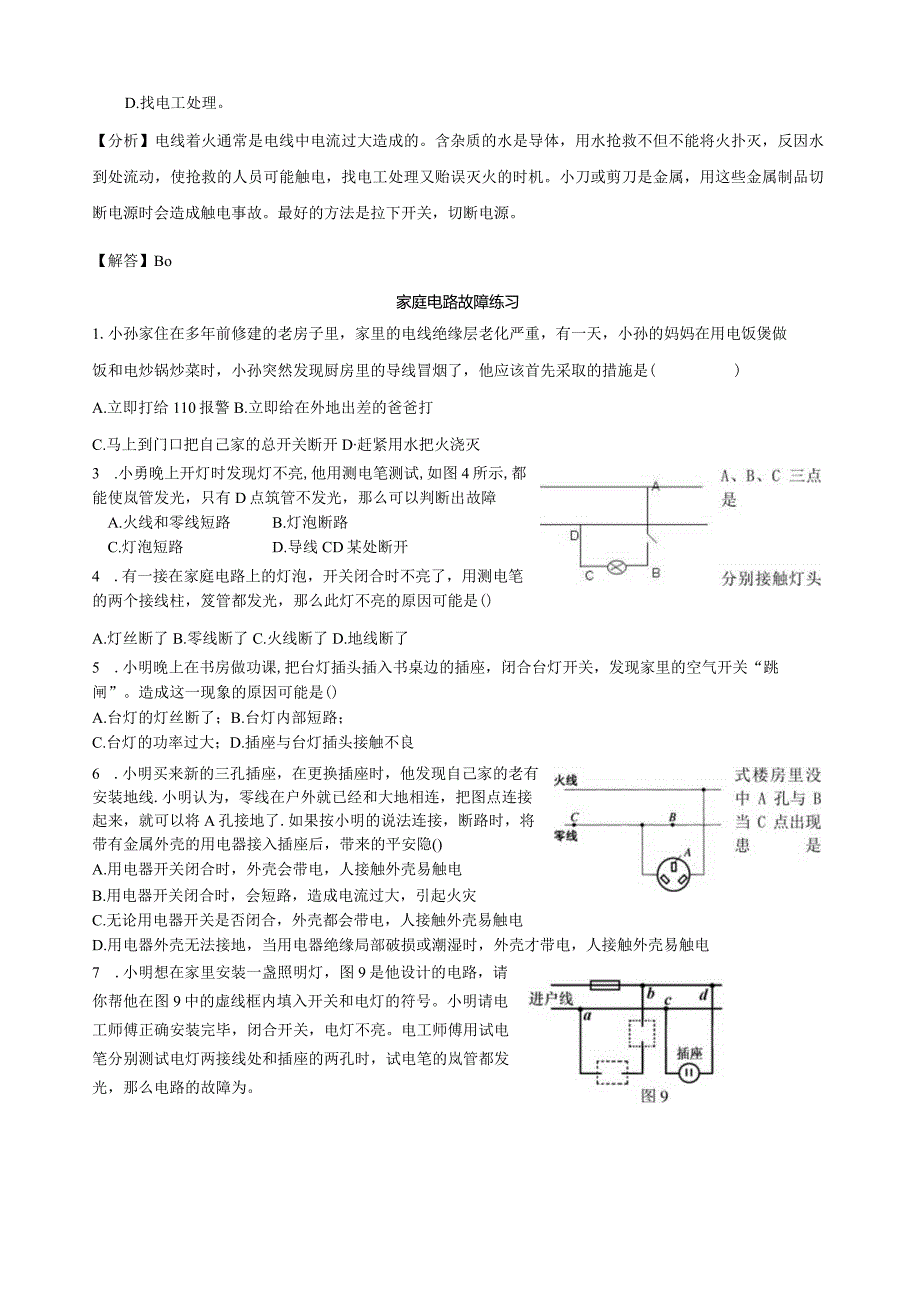

3、明干路电流过大，保险丝自动熔断。台灯功率一般较小，不会熔断保险丝，唯一可能就是新接入电路中的电器有短路现象。【解答】Co【例4】发现电线起火，应采用下面哪种方法？A.用水扑灭火。B.迅速拉下开关，切断电源。C.用小刀或剪刀切断电源。D.找电工处理。【分析】电线着火通常是电线中电流过大造成的。含杂质的水是导体，用水抢救不但不能将火扑灭，反因水到处流动，使抢救的人员可能触电，找电工处理又贻误灭火的时机。小刀或剪刀是金属，用这些金属制品切断电源时会造成触电事故。最好的方法是拉下开关，切断电源。【解答】Bo家庭电路故障练习1.小孙家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，小孙的妈妈
4、在用电饭煲做饭和电炒锅炒菜时，小孙突然发现厨房里的导线冒烟了，他应该首先采取的措施是()A.立即打给110报警B.立即给在外地出差的爸爸打C.马上到门口把自己家的总开关断开D赶紧用水把火浇灭3 .小勇晚上开灯时发现灯不亮,他用测电笔测试,如图4所示,都能使岚管发光，只有D点筑管不发光，那么可以判断出故障A.火线和零线短路B.灯泡断路C.灯泡短路D.导线CD某处断开4 .有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔的两个接线柱，笈管都发光，那么此灯不亮的原因可能是()A.灯丝断了B.零线断了C.火线断了D.地线断了5 .小明晚上在书房做功课,把台灯插头插入书桌边的插座，闭合台灯开关，发现
5、家里的空气开关“跳闸”。造成这一现象的原因可能是()A.台灯的灯丝断了；B.台灯内部短路；C.台灯的功率过大；D.插座与台灯插头接触不良6 .小明买来新的三孔插座，在更换插座时，他发现自己家的老有安装地线.小明认为，零线在户外就已经和大地相连，把图点连接起来，就可以将A孔接地了.如果按小明的说法连接，断路时，将带有金属外壳的用电器接入插座后，带来的平安隐()A.用电器开关闭合时，外壳会带电，人接触外壳易触电B.用电器开关闭合时，会短路，造成电流过大，引起火灾C.无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D.用电器外壳无法接地，当用电器绝缘局部破损或潮湿时，外壳才带电，人接触外壳易触

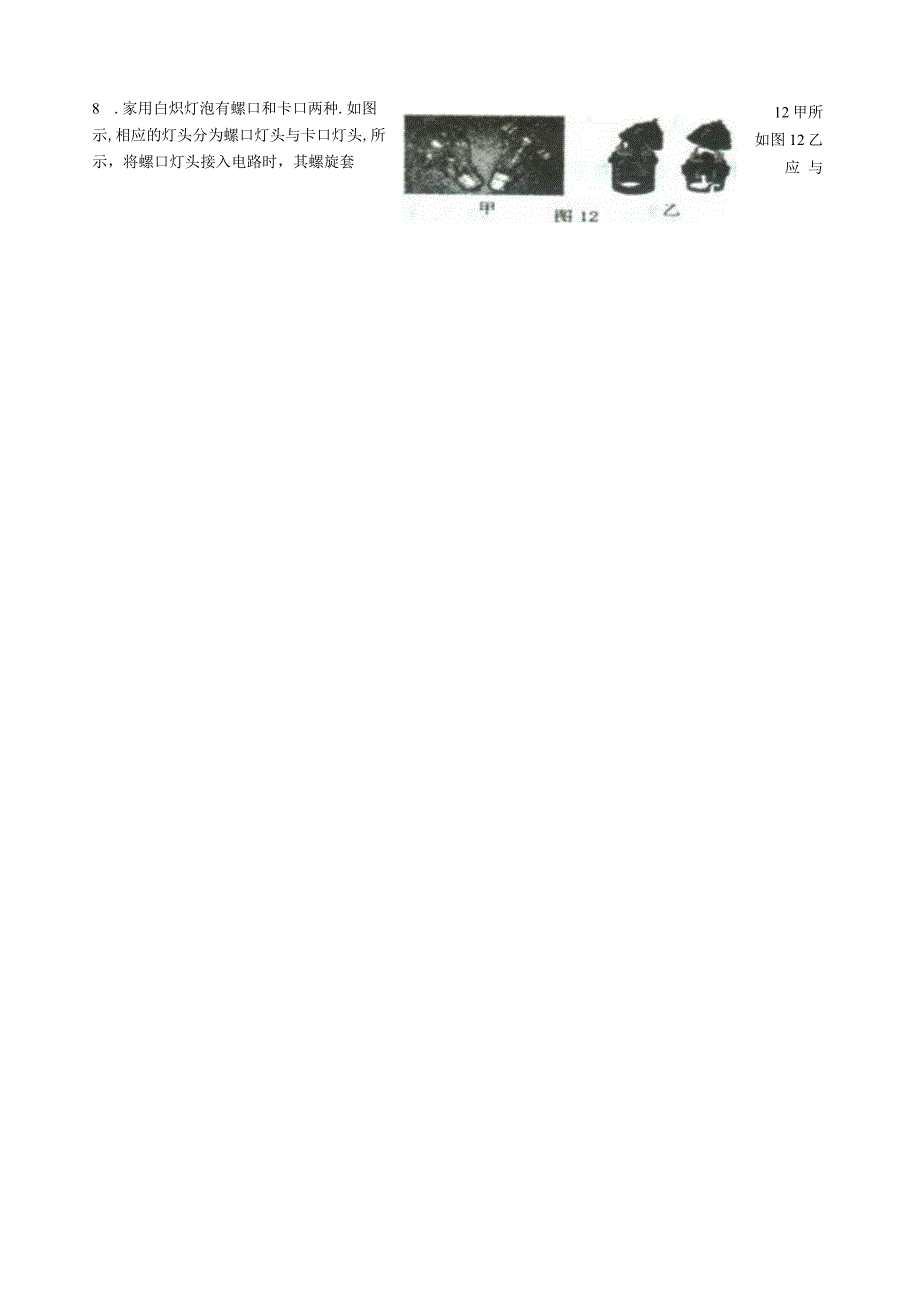

6、电7 .小明想在家里安装一盏照明灯，图9是他设计的电路，请你帮他在图9中的虚线框内填入开关和电灯的符号。小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的岚管都发光，那么电路的故障为。12甲所如图12乙应 与8 .家用白炽灯泡有螺口和卡口两种.如图示,相应的灯头分为螺口灯头与卡口灯头,所示，将螺口灯头接入电路时，其螺旋套一（选填“火线、零线”或地线”）相接220V40旷的白炽灯泡，正常工作时（热态）电阻约为1200Q；两端加IOV的电压时，测得通过的电流是0.1A,其电阻（冷态）值是Q.阻值的变化火线220V零线灯泡Lo 照明电 S、S
7、1 呈暗红 此可以说明灯丝的电阻与有关。9 .电工师傅常用只标有220V40W*的（检验灯泡）取代保险丝来检查新安装的路中每个支路的情况，如下图。当只闭合时Lo不亮；当只闭合S、S2时，LO和U都色；当只闭合S、S3时，Lo正常发光。由判断（）A. L所在的支路短路B. Lz所在的支路断路C. L3所在的支路短路D.各支路均完好9.甲图是一个家庭电路中常用的插座,其中A孔应接线,B孔应接线,C孔应接线.乙图是某同学连接的两个家庭电路，其中正确的选项是10以下关于平安用电的说法中，正确的选项是（）.所有家用电器的外壳一定要接地B.低压带电体和高压带电体都可以接近，但不能接触C.电灯的开关，应该接
8、在火线和电灯之间D.接大功率用电器的插座，只在连接插座的零线上装一根保险丝14.图6是新安装的照明电路，两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、Sl时L和L都呈暗红色；当只闭合S、Sz时，LO正常发光，L2不发光。由此可以确定A.L灯头断路B.L灯头短路C.L2灯头短路D.L2灯头断路1 .请在图10所示的照明电路上,标出火线、零线,并按平安用电的原那么,连接好电路中的相关元器件.2 .要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图15。图甲为实物图，图乙为反面接线示意图。请你帮他将图乙中
9、的电路连接完整，使开关控制电灯，插座又方便其他电器使用。5.家庭用电问题：下面是小宇家的用电器和电路布线图：火线零线洗手间 用房卧室图13下面是小宇家几台家用电器的铭牌:电扇规格mm风量(m3min)电源VHz噪声dB功率W40060220/506766XPB36-S洗衣机容量kg功率/W电源VHz外型mm洗脱洗脱3.63300136220/50875X770X445T297901电视机显象管/cm电源VHz功率/W尺寸mm质量kg74220/50180761X552X60047BCD-103C电冰箱总容量/L冷冻室容积/L电源VHz功率功质量kg8032220/5012038小宇发现洗手间的
10、灯不亮了，而灯泡没坏。于是他闭合开关，用试电笔分别测试a、bf各点，发现测试a、b、C三点时试电笔发光，而测试d、e、f时不发光。这说明两点间发生了。于是他很快修好了该电路。夏天的夜晚，小宇洗完衣服正在用洗衣机脱水，三只“220V60W的灯和其它的用电器都在正常工作，这时通过保险丝的电流是A。这天，物业公司的工作人员来收电费了，他观察了现在的电度表盘（图14）,然后从笔记本上查出上个月的示数是106.7kWh,假设按每度电0.6元计算，小宇家本月应该缴电费元。图15是去年一年小宇家耗电情况的图像，可见月份用电最多。消疑电IlZkW图15在电阻一定时，电流越大，导体在相同时间内产生的热量。根据这
11、一原理，小宇家的电路中参加了保险丝。保险丝是由电阻比拟、熔点比拟的铅梯合金制成。当电流过大时，温度升高到一定程度，保险丝自动，保护了电路。小宇在看电视新闻，电视中的信息源于从电视台发出的信号。该信号被电视机的线接收下来，然后通过将电信号变成图像；通过将电信号变成声音。这样我们就可以看到图像、听到声音。小宇想在卧室安装一个照明电灯和一个红色电源指示灯。要求：只要有电，红色电源指示灯就一直亮着；照明电灯那么由开关控制。请你在图16中卧室的位置帮他画好电路图。小宇做了一个可以调节亮度的迷你型夜灯，小灯泡铭牌是“6V3.6旷，电池电压为9V,变阻器的变阻范围是020Q,灯泡的发光效率为30%。变阻器的电阻调至多大时，小灯泡实际功率是2.5W?此时小灯泡的发光功率为多大？图17
