《煅烧温度和时间.docx》由会员分享，可在线阅读，更多相关《煅烧温度和时间.docx（2页珍藏版）》请在第壹文秘上搜索。

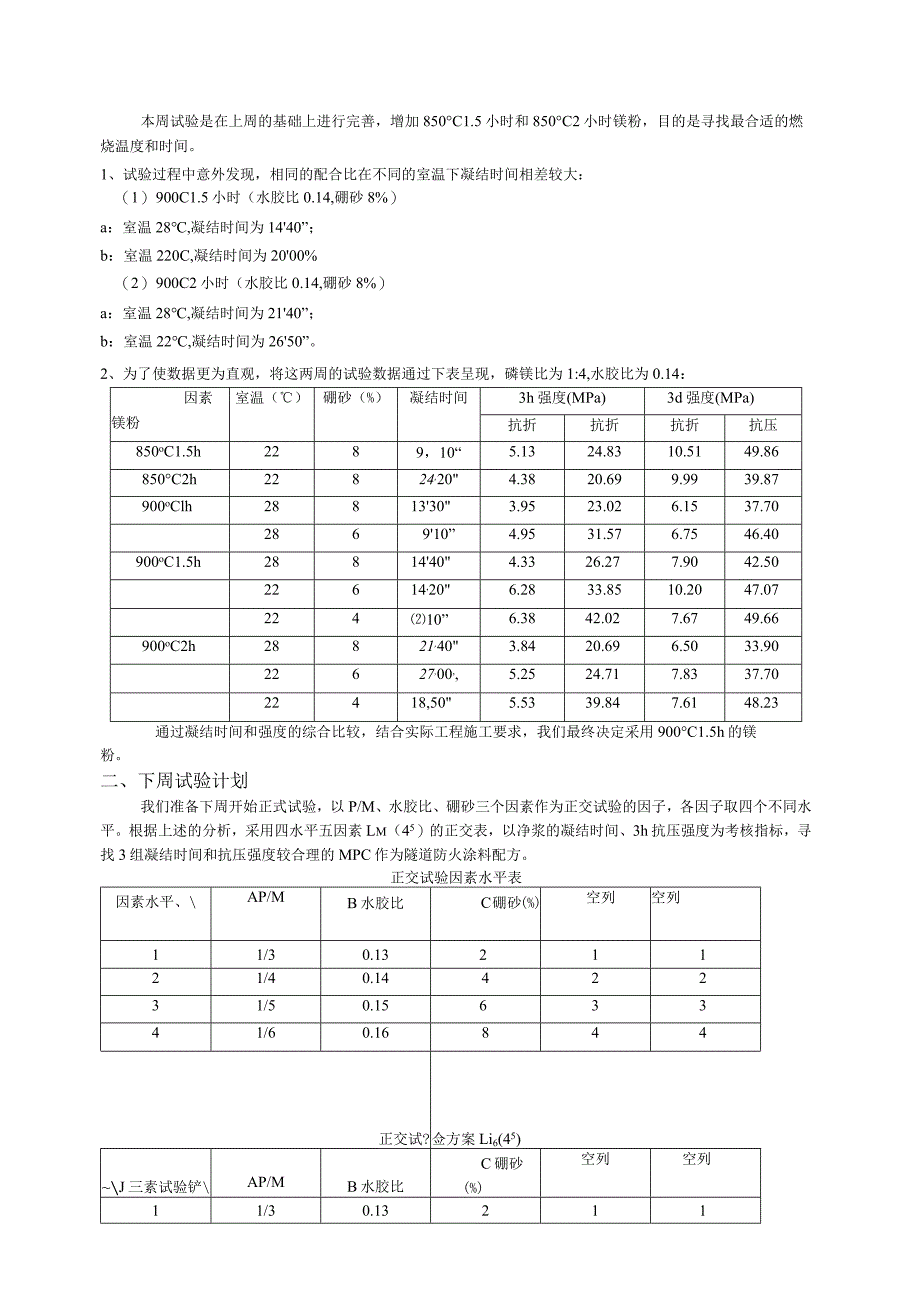

1、本周试验是在上周的基础上进行完善，增加850C1.5小时和850C2小时镁粉，目的是寻找最合适的燃烧温度和时间。1、试验过程中意外发现，相同的配合比在不同的室温下凝结时间相差较大：（1） 900C1.5小时（水胶比0.14,硼砂8%）a：室温28,凝结时间为1440”；b：室温220C,凝结时间为2000%（2） 900C2小时（水胶比0.14,硼砂8%）a：室温28,凝结时间为2140”；b：室温22,凝结时间为2650”。2、为了使数据更为直观，将这两周的试验数据通过下表呈现，磷镁比为1:4,水胶比为0.14：因素镁粉室温（）硼砂（%）凝结时间3h强度(MPa)3d强度(MPa)抗折抗折抗
2、折抗压850oC1.5h2289，10“5.1324.8310.5149.86850C2h22824,204.3820.699.9939.87900oClh28813303.9523.026.1537.70286910”4.9531.576.7546.40900oC1.5h28814404.3326.277.9042.5022614,206.2833.8510.2047.0722410”6.3842.027.6749.66900oC2h28821,403.8420.696.5033.9022627,00,5.2524.717.8337.7022418,505.5339.847.6148.23通

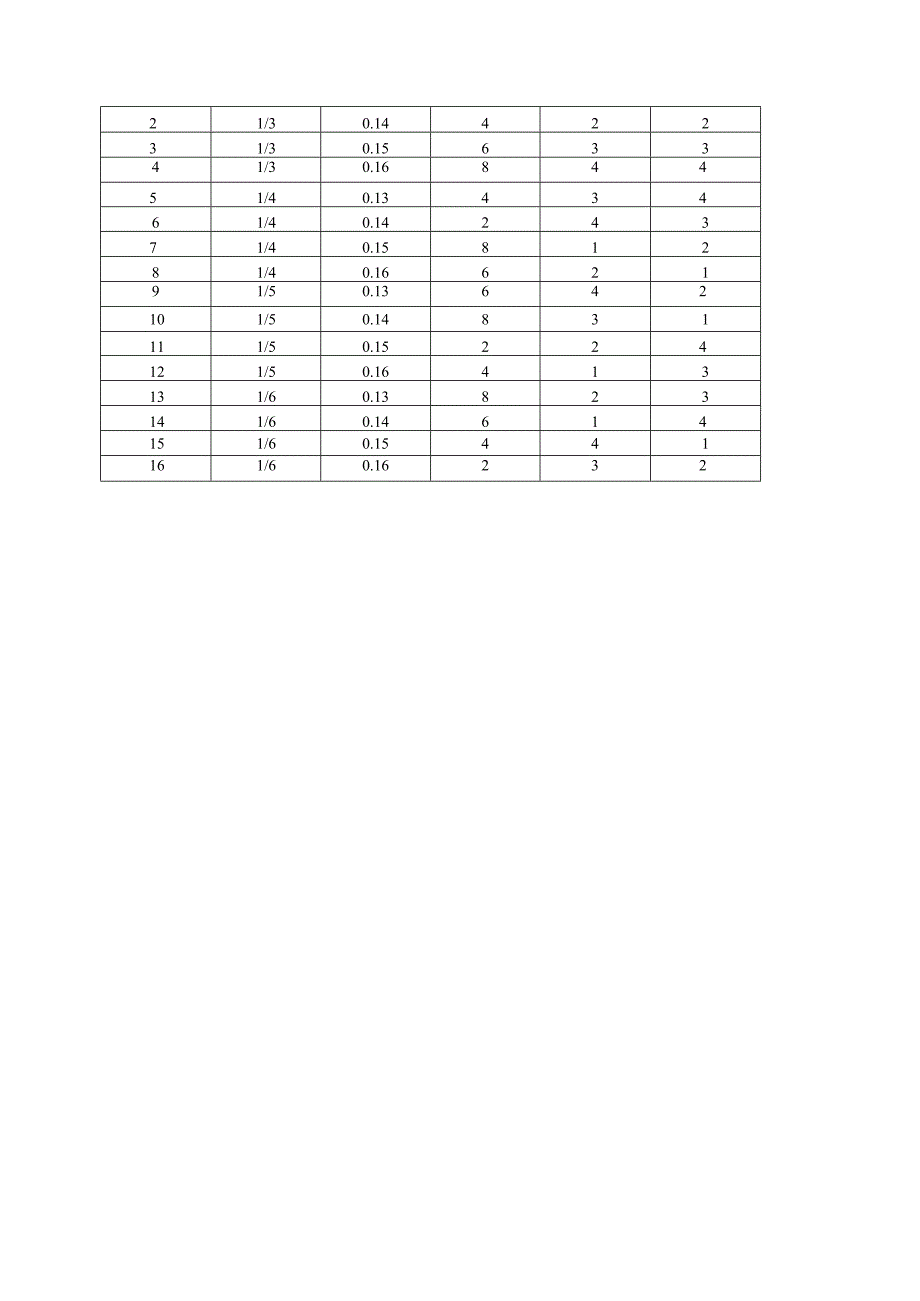

3、过凝结时间和强度的综合比较，结合实际工程施工要求，我们最终决定采用900C1.5h的镁粉。二、下周试验计划我们准备下周开始正式试验，以P/M、水胶比、硼砂三个因素作为正交试验的因子，各因子取四个不同水平。根据上述的分析，采用四水平五因素Lm（45）的正交表，以净浆的凝结时间、3h抗压强度为考核指标，寻找3组凝结时间和抗压强度较合理的MPC作为隧道防火涂料配方。正交试验因素水平表因素水平、AP/MB水胶比C硼砂(%)空列空列11/30.1321121/40.1442231/50.1563341/60.16844正交试?佥方案Li6(45)J三素试验铲AP/MB水胶比C硼砂(%)空列空列11/30.1321121/30.1442231/30.1563341/30.1684451/40.1343461/40.1424371/40.1581281/40.1662191/50.13642101/50.14831111/50.15224121/50.16413131/60.13823141/60.14614151/60.15441161/60.16232
