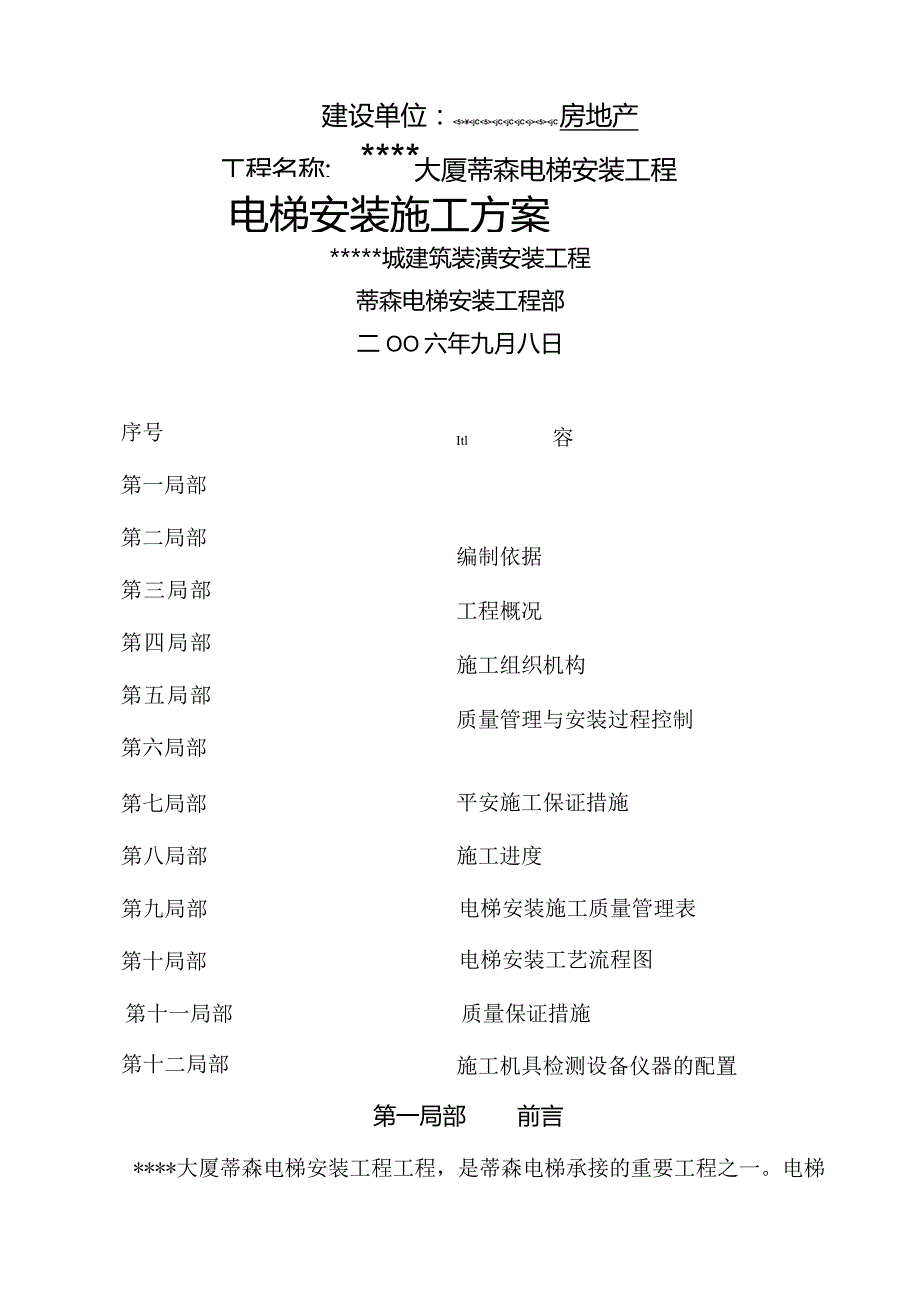

1、建设单位：jCjCjCjCjC房地产工程名称:*大厦蒂森电梯安装工程电梯安装施工方案*城建筑装潢安装工程蒂森电梯安装工程部二OO六年九月八日序号第一局部第二局部第三局部 第四局部 第五局部 第六局部Itl容编制依据工程概况施工组织机构质量管理与安装过程控制保证工程顺利进行的措施第七局部平安施工保证措施第八局部施工进度第九局部电梯安装施工质量管理表第十局部电梯安装工艺流程图第十一局部质量保证措施第十二局部施工机具检测设备仪器的配置第一局部前言*大厦蒂森电梯安装工程工程，是蒂森电梯承接的重要工程之一。电梯工程质量的优劣，不但关系到蒂森电梯公司的声誉，还涉及乘客的生命安危和大楼系统的运作效率。而电梯

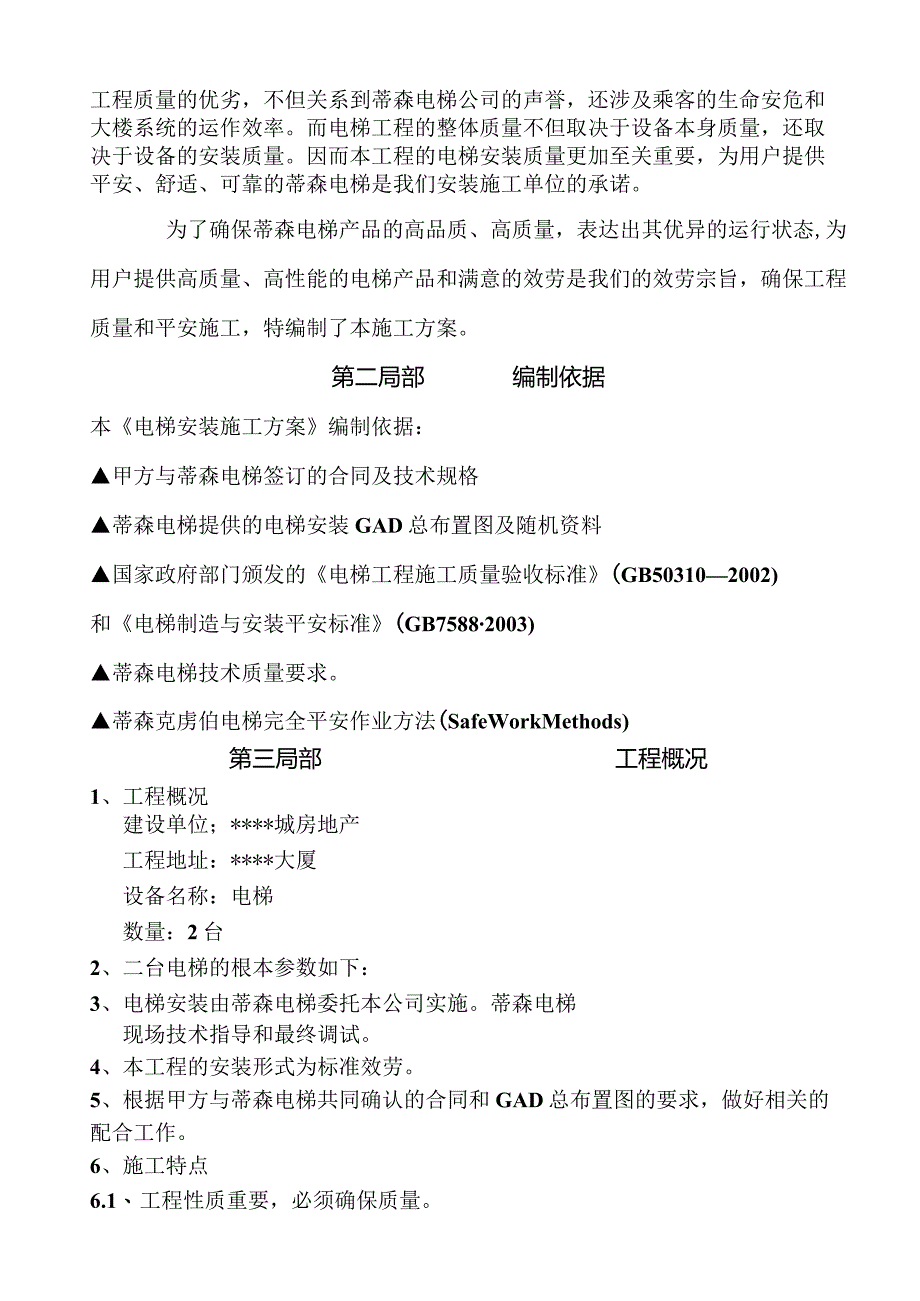

2、工程的整体质量不但取决于设备本身质量，还取决于设备的安装质量。因而本工程的电梯安装质量更加至关重要，为用户提供平安、舒适、可靠的蒂森电梯是我们安装施工单位的承诺。为了确保蒂森电梯产品的高品质、高质量，表达出其优异的运行状态,为用户提供高质量、高性能的电梯产品和满意的效劳是我们的效劳宗旨，确保工程质量和平安施工，特编制了本施工方案。第二局部编制依据本电梯安装施工方案编制依据：甲方与蒂森电梯签订的合同及技术规格蒂森电梯提供的电梯安装GAD总布置图及随机资料国家政府部门颁发的电梯工程施工质量验收标准(GB503102002)和电梯制造与安装平安标准(GB75882003)蒂森电梯技术质量要求。蒂森克
3、虏伯电梯完全平安作业方法(SafeWorkMethods)第三局部工程概况1、工程概况建设单位；*城房地产工程地址：*大厦设备名称：电梯数量：2台2、二台电梯的根本参数如下：3、电梯安装由蒂森电梯委托本公司实施。蒂森电梯现场技术指导和最终调试。4、本工程的安装形式为标准效劳。5、根据甲方与蒂森电梯共同确认的合同和GAD总布置图的要求，做好相关的配合工作。6、施工特点6.1、 工程性质重要，必须确保质量。6.2、 工周期短。6.3、 技术力量须配备全面。6.4、 现场平安、防火、防盗及设备的维护工作尤为重要。电梯编号型号载重量(kg)速度(ms)层/站提升高度(m)Ll消防TE-E13501.7
4、523/2370L2TE-E13501.7523/23707、施工进度。在各项施工条件已具备的前提下，施工周期根据合同规定。施工组织机构为防止设备零部件的缺损，应在开箱时认真清点，并合理分类堆放在由甲方（总包）提供的面积足够储存的可锁房间内，同时专门派员值班看管。3、勘察土建井道：依据由蒂森电梯公司与甲方共同确认的GAD图及相关的合同、协议、GB503102002中4.2土建交接检验的各项条款，对井道内的净平面尺寸（宽和深）、厅门门洞尺寸、厅门外呼、层显预留孔洞的位置与尺寸、顶层高度、底坑深度、井道内壁垂直度、机房高度、机房留孔、预埋件位置进行勘测，对通钢构井道的分隔钢梁进行检验。要确保分隔钢
5、梁的安装质量符合GAD图的要求。假设发现质量问题或尺寸不符合图纸及安装要求的，由甲方或监理确认，协助甲方做好井道土建整改工作。4、放样吊线。放样吊线前，应向甲方获取土建井道轴线的书面资料。上下样板是电梯安装放线的根底。制作上下样板是电梯安装放线的根底。制作上样板架，下放铅垂线，放线必须以电梯安装平面布置图中给定的参数尺寸为依据。并根据现场井道土建的实际情况将样板架调整到最正确位置。由样板架悬挂下放的铅垂线是确定轿厢导轨和导轨支架、对重导轨和对重导轨支架、轿厢、对重装置、厅门门口等位置，以及相互之间的距离与关系的依据。5、电梯导轨及其支架的安装。电梯主、副导轨及其支架的安装直接影响电梯运行的整机
6、性能，是电梯安装的“重中之重”，必须严格按照标准施工和检验，不允许任何疏忽或马虎。只有确保导轨的垂直度、布置尺寸和接头的间隙均在有效的控制范围内，方能拆卸脚手架和拼装轿厢。导轨的安装还必须确保：A、按照GAD图对导轨支架座标精确放线；B、保证支架间距不大于2.5m,且每根导轨至少有两个支架；C、两列导轨顶面间的距离偏差：轿厢导轨为02mm、对重导轨为03mmD、调整导轨的直线度、平行度及两端接口处进行检查、校正、清理。E、导轨支架安装后，应在井道内壁相应位置做好标识，以便今后检修。6、层门的安装。厅门安装是电梯安装工程中很重要的一局部,安装质量直接影响到电梯的外观和运行的可靠性。层门的安装除应
7、符合验收标准外，还必须确保：A、同一层楼的各扇层门的标高必须统一以甲方提供的最终装饰地坪的标高为基准。B、并联控制的各扇层门的垂直平面位置必须以甲方提供的井道轴线为基准。C、层门安装后，应在井道内壁的相应位置做好标识，以便今后检修。7、曳引机的安装。7.1、 台电梯应单设有一个切断该电梯的主电源开关，该开关位置应能从机房入口处方便迅速地接近，如几台电梯共用同一机房，各台电梯主电源开关应易于识别。其容量应能切断电梯正常使用情况下的最大电流，但该开关不应切断以下供电电路：a轿厢照明和通风b机房和滑轮间照明c机房内电源插座d轿顶与底坑的电源插座e电梯井道照明f报警装置7.2、 每台电梯应配备供电系统
8、断相、错相保护装置，该装置在电梯运行中断相也应起保护作用。7.3、 电梯动力与控制线路应别离敷设，从进机房电源起零线和接地线应始终分开，接地线颜色为黄绿双色绝缘电线，除36V以下平安电压外的电气设备金属罩壳均应设有易于识别的接地端，且应有良好的接地。接地线应分别直接接至接地线柱上，不得互相串接后再接地。7.4、 线管、线槽的敷设应平直、整齐、牢固。线槽内导线总面积不大于槽净面积60%；线管内导线总面积不于管内净面积40%,软管固定间距不大于1米，端头固定间距不大于01米。7.5、 控制柜、屏的安装位置应符合：a控制柜、屏正面距门、窗不小于600mmb控制柜、屏的维修侧距墙不小于60Ommc控制
9、柜、屏距机械设备不小于500mm7.6、 机房内钢丝绳与楼板孔洞每边间隙均应为2040mm,通向井道的孔洞四周应筑一高50mm以上的台阶。7.7、 曳引承重梁如需埋入承重墙内，则支承长度应超过墙厚中心20mm,且不应小于75mm。（承重梁的埋设属隐蔽工程，安装后要请监理方认可签字后，方可用碎嵌塞墙洞，并做好记录。）7.8、 曳引机应有适量润滑油。限速器各活动润滑部位也应有可靠润滑。7.9、 曳引轮垂直度偏差必须小于或等于0.5mm;导向轮面对曳引轮端面平行度偏差严禁大于1mm。7.10、 制动器动作灵活，制动时两侧闸瓦应紧密、均匀地贴合在制动轮的工作面上，松闸时应同步离开，其四角处间隙平均值两
10、侧各不大于0.7mm7.11、 限速器绳轮、导向轮安装必须牢固，转动灵活，其垂直度偏差严禁大于0.5mm。7.12.钢丝绳应擦试干净，严禁有死弯、松股及断丝现象。7.13主机吊装考前须知：A、为确保曳引机吊装就位的平安，必须事先要求甲方提供吊钩许可载荷的书面资料，并在吊钩处用油漆标识该载荷的吨位数。B、吊装时，必须做好防范隔离措施，严禁闲人进入吊装作业区。C、吊装设备3T葫芦、钢丝绳必须事先经过吊装指挥员的检验。8、电气局部安装A、电梯动力与控制线路应分开敷设，从进机房电源起零线和接地线应始终分开，接地线的颜色为黄绿双色绝缘电线。B、所有设备金属外壳和金属管道，均须良好接地，不得串接接地。C、
11、线管、线槽的敷设应平直、整齐、牢固。D、随行电缆的两端应可靠固定，电缆在运动中，不得与任何物件发生接触，且不应有打结和波浪扭曲现象。E、严格按图接线，应经调试人员验证合格前方能通电。9、隐蔽工程A、本安装的隐蔽工程为承重梁（或称搁机大梁）的埋设B、根据电梯工程施工质量验收标准（GB503102002）规定，承重梁（或称搁机大梁）埋入深度应超过墙厚中心20mm且不小于75mmoC、承重梁（或称搁机大梁）按规定和GAD图纸要求就位后，须经甲方或监理的签证认可，方能将搁机大梁两端用碎全部浇筑。10、平安保护装置的质量控制1、各种平安保护开关固定、动作必须可靠.2、以下情况，各开关必须可靠动作，并使电
12、梯立即停止运行。2.1、 张紧轮下落大于50mm2.2、 限速器钢绳夹住，轿厢上平安钳拉杆动作时2.3、 限速器动作速度的95%时2.4、 限速器的张紧轮下落大于50mm2.5、 轿厢平安窗未正常关闭时。2.6、 任一层门轿门未关闭或锁紧。3、急停、检修、程序转换等按扭和开关必须灵活可靠。4、极限、限位、减速装置的安装位置正确，功能必须可靠。5、轿厢自动门平安防护装置必须灵活可靠。6、对重装置、轿厢地坎及门滑道的端部与井壁的平安距离严禁小于20mm,曳引绳、随行电缆、补偿链等运动部件在运行中严禁与任何部件硬撞或磨擦。7、轿厢在两端站平层位置时，轿厢、对重的缓冲器撞板与缓冲器项面间的距离应符合土
13、建布置图要求。轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应大于20mmo8、限速器动作速度整定封记、平安钳封记必须完好，不准拆动痕迹。限速器张紧装置与其限位开关相对位置安装应正确。平安铅与导轨的间隙应符合产品设计要求。IK整机试运行的质量控制1、运行试验1.1、电梯起动、运行和停止，轿厢内应平稳、舒适。制动器可靠。L2、指令、召唤、定向、程序转换、开车、截车、停车、平层等准确无误，声光信号显示清晰、正确。1.3、减速器的温升不超过60C,且最高温度不超过85。甲方必须确保机房内的温度符合国家规定的要求。2、超载试验2.1、断开超载控制电路,电梯在110%的额定载荷,通电持续率40%情况下,
14、到达全行程范围，起、制动运行，电梯应能可靠地起动、运行和停止，曳引机工作正常。3、限速器、平安钳试验电梯轿厢以检修速度下降，人为地使限速器动作。平安钳能可靠地使电梯停止运行。动作后能正常恢复。4、平层准确度控制在5mm之内。5、轿内照明通风装置工作正常。6、电梯电源发生故障时，轿内应急照明灯自动开启。7、层显、内呼及相关功能工作正常。8、轿门开关按钮工作正常。9、满载时，电梯不应答外呼；超载时不关门，且超载灯亮，蜂鸣器响。10、三方通话系统必须工作正常。第六局部保证工程顺利进行的措施在贯彻本公司IS09001:2000质量保证体系的条件下，做好以下各项工作:1、做好开工前的准备。A、确保安装技
15、术人员均持证上岗。B、勘察好土建井道，协助甲方在进场施工前整改好井道土建。C、机房门口应设置警告牌，预留孔洞必须用木板封闭，防止异物掉入井道内对人员造成伤害。D、向施工班组进行详细的技术交底，使施工班组熟悉工程的内容、性质、进度和技术要求。E、配备足够的施工机具和计量器具，确保上述机具和器具符合施工的要2、工程中配合事宜根据合同和共同确认的GAD总布置图的规定，及时完成各项工作事项。A、甲方应提供设备在安装现场的堆放场地、存放电梯零部件的稳定仓库。确保电梯安装现场的供电。B、甲方应负责搭、拆建二台电梯井道内完整脚手架B、甲方应负责与产品安装有关的土建局部填塞、浇注和装修应及时完成。C、安装放样吊线勘测好井道，协助甲方做好井道整改工作。3、服从公司技术专家的指导和监督，发现问题应及时反应，协助解决。4、严格
