碱激发水泥活性粉末混凝土(RPC)预实验方案.docx

上传人:p** 文档编号:689225 上传时间:2024-01-12 格式:DOCX 页数:3 大小:22.38KB
下载 相关 举报

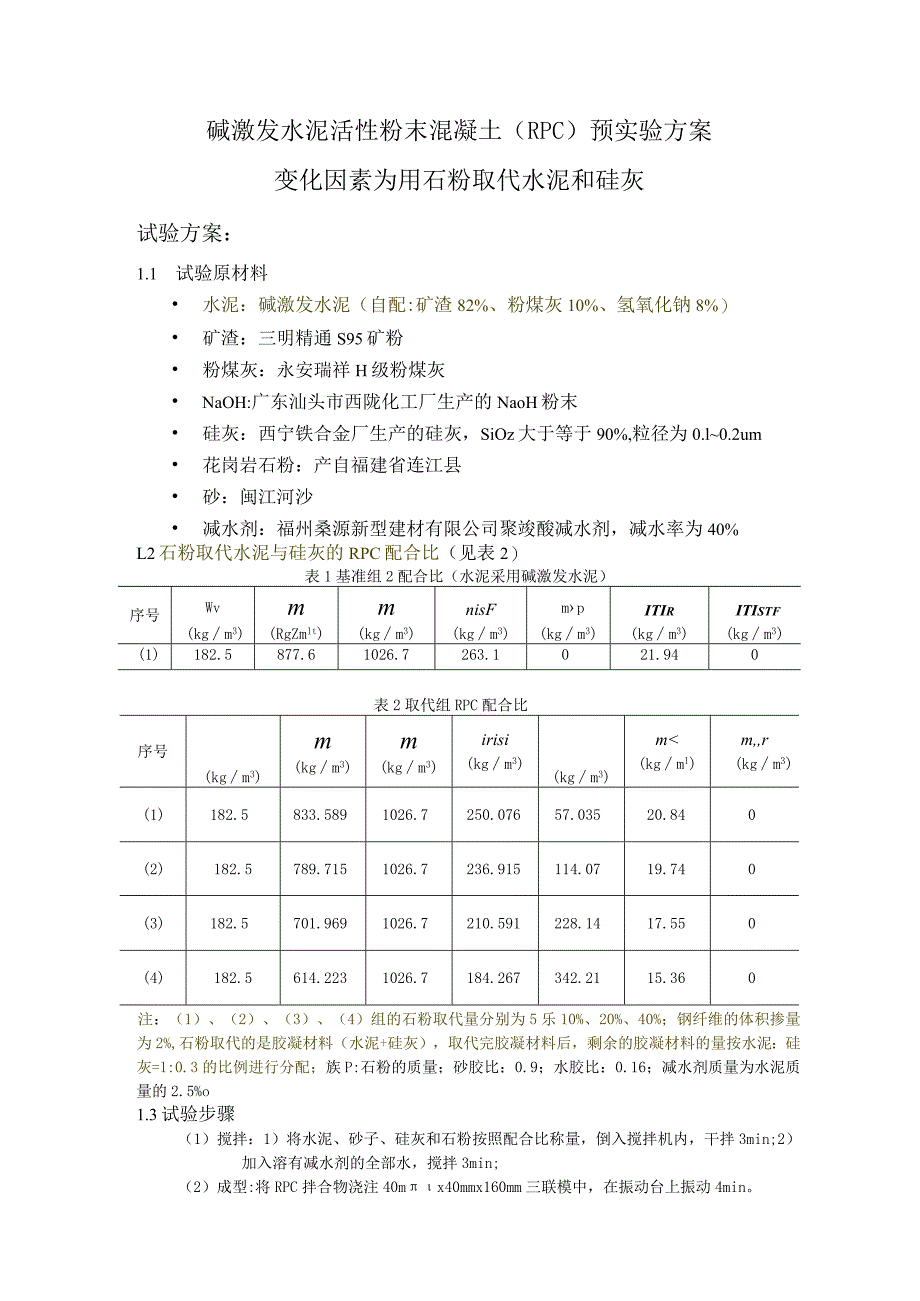

碱激发水泥活性粉末混凝土(RPC)预实验方案.docx_第1页
第1页 / 共3页

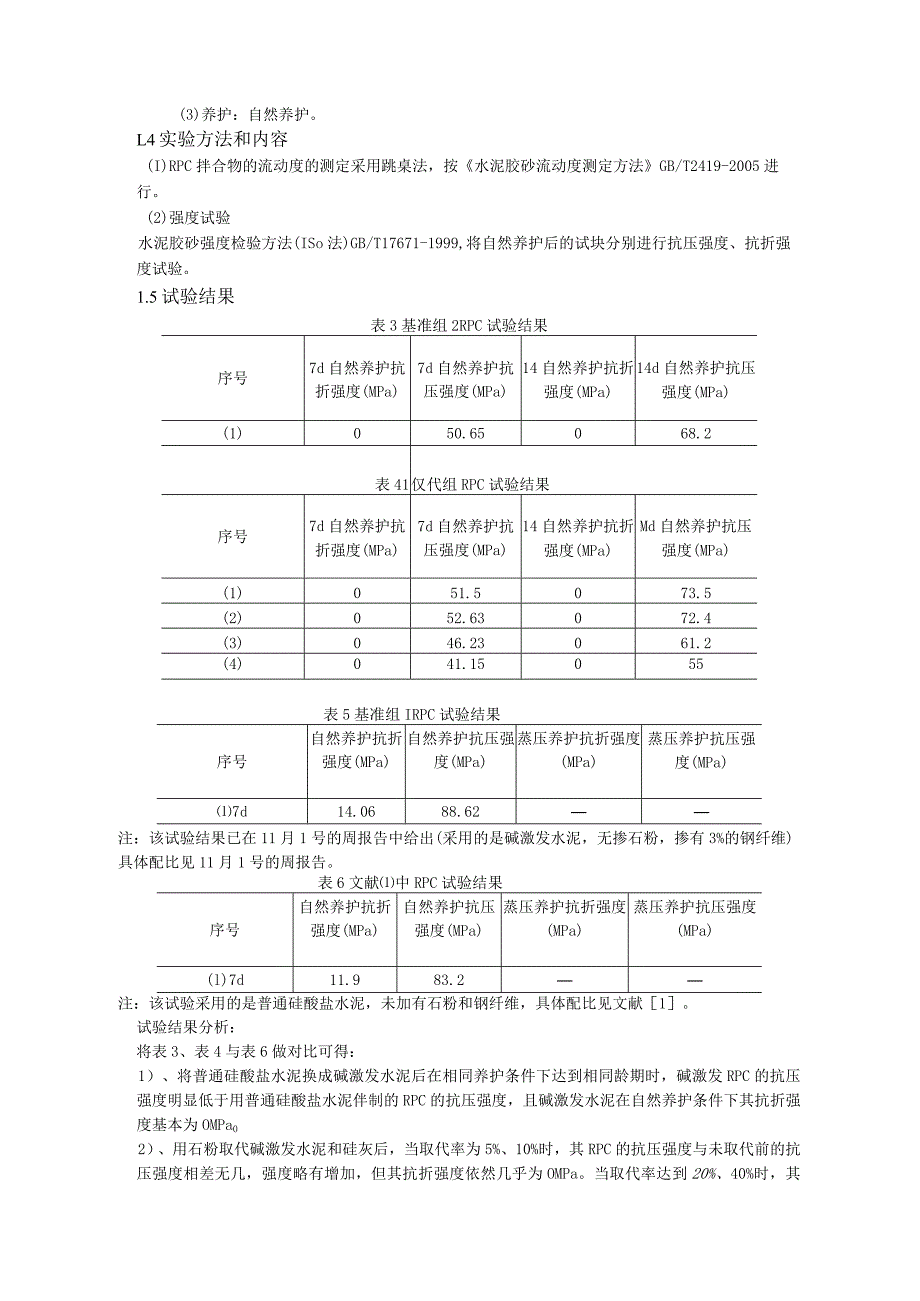

碱激发水泥活性粉末混凝土(RPC)预实验方案.docx_第2页
第2页 / 共3页

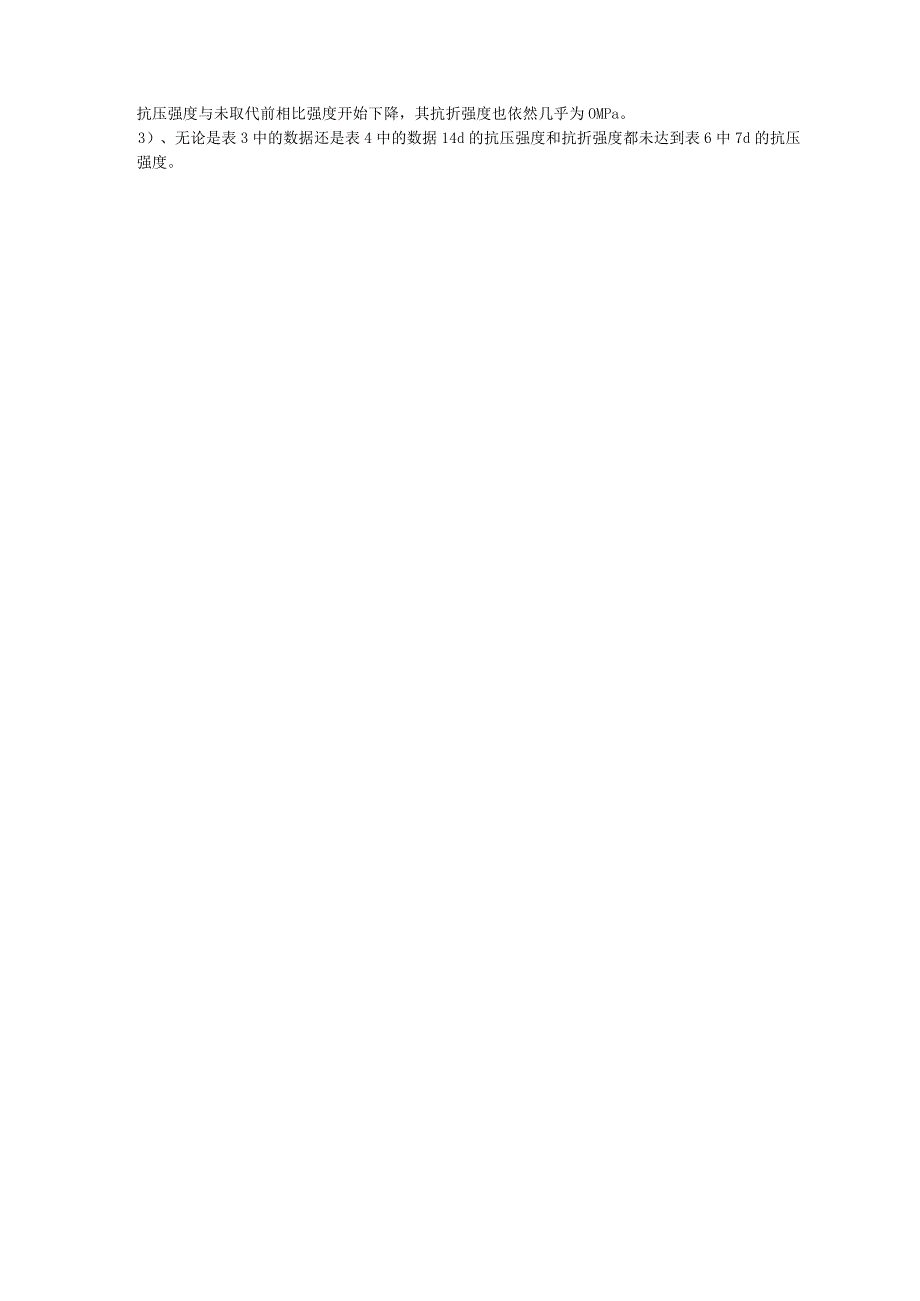

碱激发水泥活性粉末混凝土(RPC)预实验方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《碱激发水泥活性粉末混凝土(RPC)预实验方案.docx》由会员分享,可在线阅读,更多相关《碱激发水泥活性粉末混凝土(RPC)预实验方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、碱激发水泥活性粉末混凝土(RPC)预实验方案变化因素为用石粉取代水泥和硅灰试验方案:1.1 试验原材料 水泥:碱激发水泥(自配:矿渣82%、粉煤灰10%、氢氧化钠8%) 矿渣:三明精通S95矿粉 粉煤灰:永安瑞祥H级粉煤灰 NaOH:广东汕头市西陇化工厂生产的NaoH粉末 硅灰:西宁铁合金厂生产的硅灰,SiOz大于等于90%,粒径为0.l0.2um 花岗岩石粉:产自福建省连江县 砂:闽江河沙 减水剂:福州桑源新型建材有限公司聚竣酸减水剂,减水率为40%L2石粉取代水泥与硅灰的RPC配合比(见表2)表1基准组2配合比(水泥采用碱激发水泥)序号Wv(kgm3)m(RgZmlt)m(kgm3)nis

2、F(kgm3)mp(kgm3)ITIr(kgm3)ITIstf(kgm3)(1)182.5877.61026.7263.1021.940表2取代组RPC配合比序号(kgm3)m(kgm3)m(kgm3)irisi(kgm3)(kgm3)m(kgml)m,r(kgm3)(1)182.5833.5891026.7250.07657.03520.840(2)182.5789.7151026.7236.915114.0719.740(3)182.5701.9691026.7210.591228.1417.550(4)182.5614.2231026.7184.267342.2115.360注:(1)、

3、(2)、(3)、(4)组的石粉取代量分别为5乐10%、20%、40%;钢纤维的体积掺量为2%,石粉取代的是胶凝材料(水泥+硅灰),取代完胶凝材料后,剩余的胶凝材料的量按水泥:硅灰=1:0.3的比例进行分配;族P:石粉的质量;砂胶比:0.9;水胶比:0.16;减水剂质量为水泥质量的2.5%o1.3试验步骤(1)搅拌:1)将水泥、砂子、硅灰和石粉按照配合比称量,倒入搅拌机内,干拌3min;2)加入溶有减水剂的全部水,搅拌3min;(2)成型:将RPC拌合物浇注40mx40mmx160mm三联模中,在振动台上振动4min。(3)养护:自然养护。L4实验方法和内容(I)RPC拌合物的流动度的测定采用跳

4、桌法,按水泥胶砂流动度测定方法GB/T2419-2005进行。(2)强度试验水泥胶砂强度检验方法(ISo法)GB/T17671-1999,将自然养护后的试块分别进行抗压强度、抗折强度试验。1.5试验结果表3基准组2RPC试验结果序号7d自然养护抗折强度(MPa)7d自然养护抗压强度(MPa)14自然养护抗折强度(MPa)14d自然养护抗压强度(MPa)(1)050.65068.2表41仅代组RPC试验结果序号7d自然养护抗折强度(MPa)7d自然养护抗压强度(MPa)14自然养护抗折强度(MPa)Md自然养护抗压强度(MPa)(1)051.5073.5(2)052.63072.4(3)046.

5、23061.2(4)041.15055表5基准组IRPC试验结果序号自然养护抗折强度(MPa)自然养护抗压强度(MPa)蒸压养护抗折强度(MPa)蒸压养护抗压强度(MPa)7d14.0688.62注:该试验结果已在11月1号的周报告中给出(采用的是碱激发水泥,无掺石粉,掺有3%的钢纤维)具体配比见11月1号的周报告。表6文献中RPC试验结果序号自然养护抗折强度(MPa)自然养护抗压强度(MPa)蒸压养护抗折强度(MPa)蒸压养护抗压强度(MPa)(l)7d11.983.2注:该试验采用的是普通硅酸盐水泥,未加有石粉和钢纤维,具体配比见文献1。试验结果分析:将表3、表4与表6做对比可得:1)、将普通硅酸盐水泥换成碱激发水泥后在相同养护条件下达到相同龄期时,碱激发RPC的抗压强度明显低于用普通硅酸盐水泥伴制的RPC的抗压强度,且碱激发水泥在自然养护条件下其抗折强度基本为OMPa02)、用石粉取代碱激发水泥和硅灰后,当取代率为5%、10%时,其RPC的抗压强度与未取代前的抗压强度相差无几,强度略有增加,但其抗折强度依然几乎为OMPa。当取代率达到20%、40%时,其抗压强度与未取代前相比强度开始下降,其抗折强度也依然几乎为OMPa。3)、无论是表3中的数据还是表4中的数据14d的抗压强度和抗折强度都未达到表6中7d的抗压强度。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 行业资料 > 国内外标准规范

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
