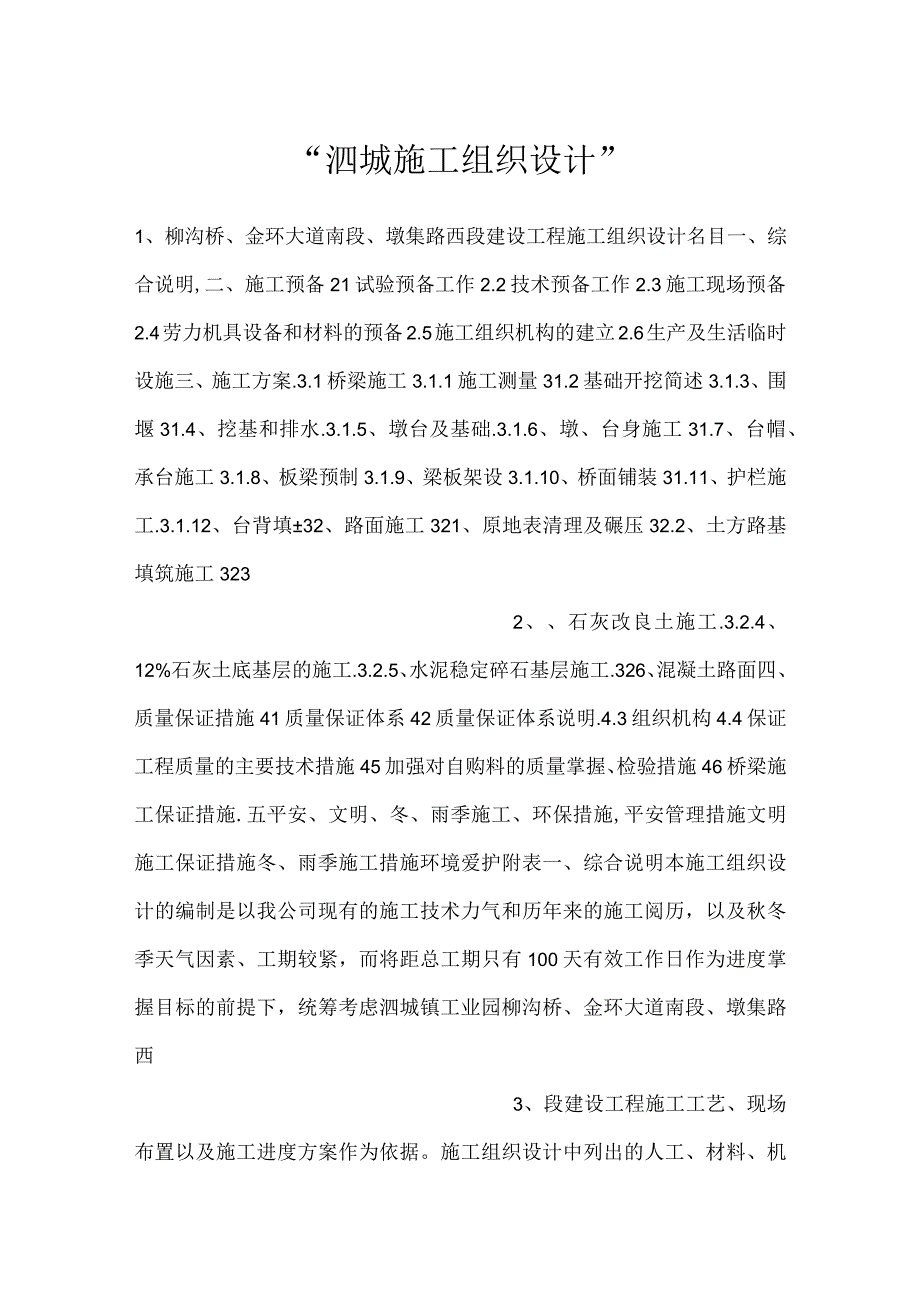

1、“泗城施工组织设计”1、柳沟桥、金环大道南段、墩集路西段建设工程施工组织设计名目一、综合说明,二、施工预备21试验预备工作2.2技术预备工作2.3施工现场预备2.4劳力机具设备和材料的预备2.5施工组织机构的建立2.6生产及生活临时设施三、施工方案.3.1桥梁施工3.1.1施工测量31.2基础开挖简述3.1.3、围堰31.4、挖基和排水.3.1.5、墩台及基础.3.1.6、墩、台身施工31.7、台帽、承台施工3.1.8、板梁预制3.1.9、梁板架设3.1.10、桥面铺装31.11、护栏施工.3.1.12、台背填32、路面施工321、原地表清理及碾压32.2、土方路基填筑施工3232、石灰改良土
2、施工.3.2.4、12%石灰土底基层的施工.3.2.5、水泥稳定碎石基层施工.326、混凝土路面四、质量保证措施41质量保证体系42质量保证体系说明.4.3组织机构4.4保证工程质量的主要技术措施45加强对自购料的质量掌握、检验措施46桥梁施工保证措施.五平安、文明、冬、雨季施工、环保措施,平安管理措施文明施工保证措施冬、雨季施工措施环境爱护附表一、综合说明本施工组织设计的编制是以我公司现有的施工技术力气和历年来的施工阅历，以及秋冬季天气因素、工期较紧，而将距总工期只有100天有效工作日作为进度掌握目标的前提下，统筹考虑泗城镇工业园柳沟桥、金环大道南段、墩集路西3、段建设工程施工工艺、现场布置

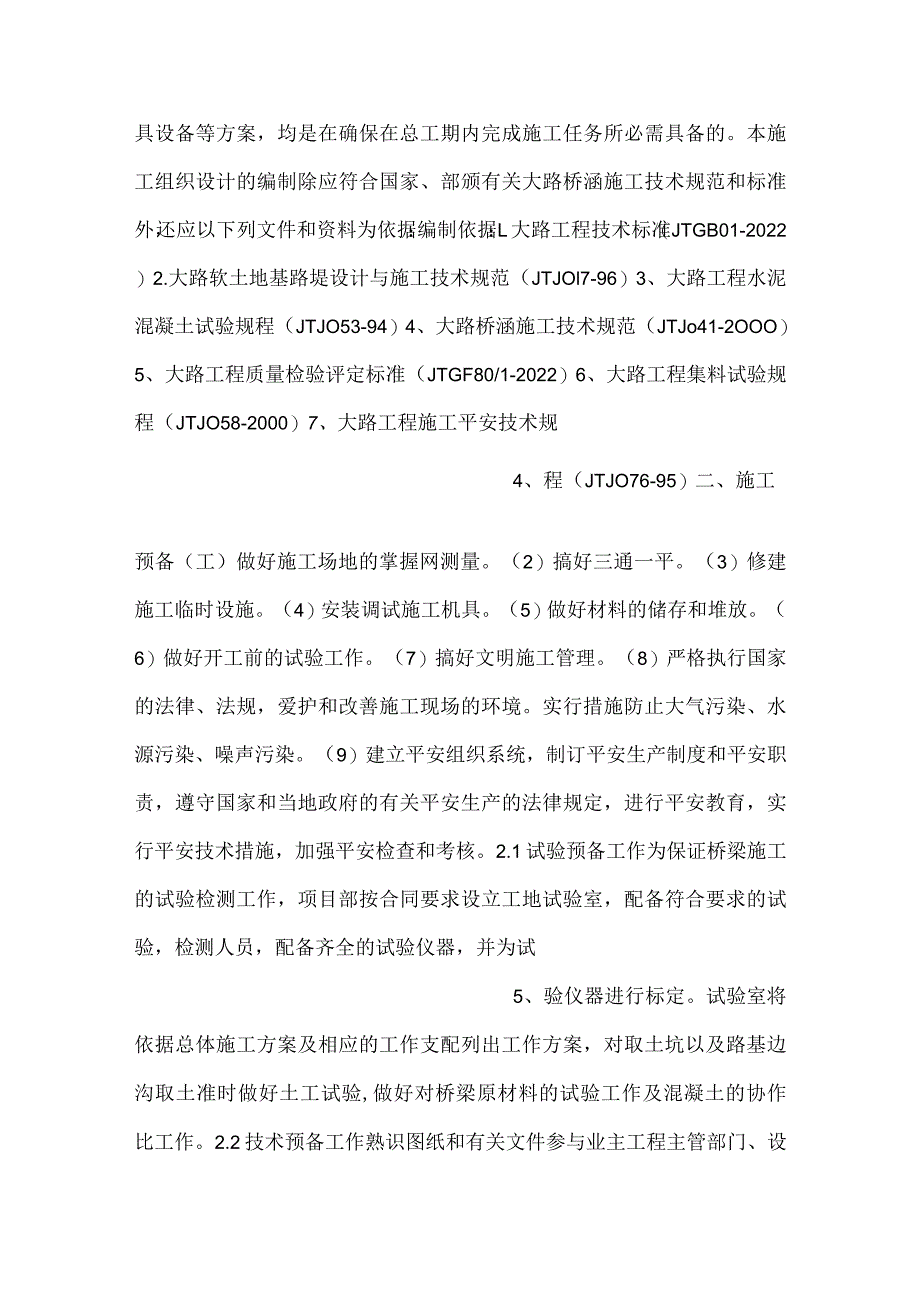

3、以及施工进度方案作为依据。施工组织设计中列出的人工、材料、机具设备等方案，均是在确保在总工期内完成施工任务所必需具备的。本施工组织设计的编制除应符合国家、部颁有关大路桥涵施工技术规范和标准外，还应以下列文件和资料为依据：编制依据：L大路工程技术标准（JTGB01-2022）2.大路软土地基路堤设计与施工技术规范（JTJOl7-96）3、大路工程水泥混凝土试验规程（JTJO53-94）4、大路桥涵施工技术规范（JTJo41-2OOO）5、大路工程质量检验评定标准（JTGF80/1-2022）6、大路工程集料试验规程（JTJO58-2000）7、大路工程施工平安技术规4、程（JTJO76-95）二
4、、施工预备（工）做好施工场地的掌握网测量。（2）搞好三通一平。（3）修建施工临时设施。（4）安装调试施工机具。（5）做好材料的储存和堆放。（6）做好开工前的试验工作。（7）搞好文明施工管理。（8）严格执行国家的法律、法规，爱护和改善施工现场的环境。实行措施防止大气污染、水源污染、噪声污染。（9）建立平安组织系统，制订平安生产制度和平安职责，遵守国家和当地政府的有关平安生产的法律规定，进行平安教育，实行平安技术措施，加强平安检查和考核。2.1试验预备工作为保证桥梁施工的试验检测工作，项目部按合同要求设立工地试验室，配备符合要求的试验，检测人员，配备齐全的试验仪器，并为试5、验仪器进行标定。试验室

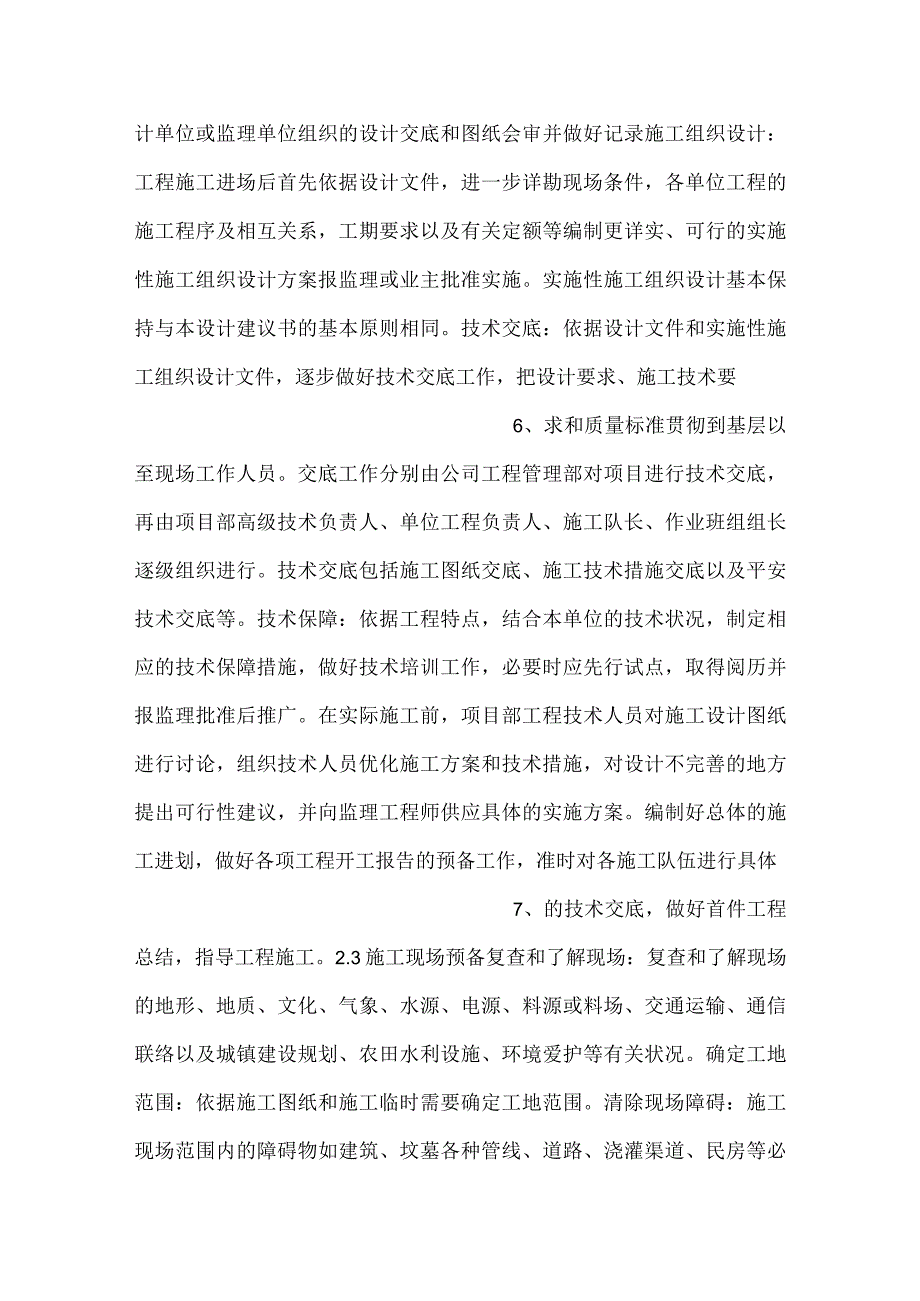

5、将依据总体施工方案及相应的工作支配列出工作方案，对取土坑以及路基边沟取土准时做好土工试验,做好对桥梁原材料的试验工作及混凝土的协作比工作。2.2技术预备工作熟识图纸和有关文件参与业主工程主管部门、设计单位或监理单位组织的设计交底和图纸会审并做好记录施工组织设计：工程施工进场后首先依据设计文件，进一步详勘现场条件，各单位工程的施工程序及相互关系，工期要求以及有关定额等编制更详实、可行的实施性施工组织设计方案报监理或业主批准实施。实施性施工组织设计基本保持与本设计建议书的基本原则相同。技术交底：依据设计文件和实施性施工组织设计文件，逐步做好技术交底工作，把设计要求、施工技术要6、求和质量标准贯彻到
6、基层以至现场工作人员。交底工作分别由公司工程管理部对项目进行技术交底，再由项目部高级技术负责人、单位工程负责人、施工队长、作业班组组长逐级组织进行。技术交底包括施工图纸交底、施工技术措施交底以及平安技术交底等。技术保障：依据工程特点，结合本单位的技术状况，制定相应的技术保障措施，做好技术培训工作，必要时应先行试点，取得阅历并报监理批准后推广。在实际施工前，项目部工程技术人员对施工设计图纸进行讨论，组织技术人员优化施工方案和技术措施，对设计不完善的地方提出可行性建议，并向监理工程师供应具体的实施方案。编制好总体的施工进划，做好各项工程开工报告的预备工作，准时对各施工队伍进行具体7、的技术交底，做
7、好首件工程总结，指导工程施工。2.3施工现场预备复查和了解现场：复查和了解现场的地形、地质、文化、气象、水源、电源、料源或料场、交通运输、通信联络以及城镇建设规划、农田水利设施、环境爱护等有关状况。确定工地范围：依据施工图纸和施工临时需要确定工地范围。清除现场障碍：施工现场范围内的障碍物如建筑、坟墓各种管线、道路、浇灌渠道、民房等必需拆除或改建，以利用施工的全面绽开。2.4劳力机具设备和材料的预备2.4.1劳力道路桥梁工程开工前落实劳动力来源，根据（1）注意素养：政治素养、道德纪律、身体条件和技术水平四个方面；（2）注意教育；（3）签好内部职工施工经济合同：合同内容应包括人员数量8、工程数量、
8、成本标准、质量标准、奖罚标准、施工进度、平安施工等三个方面来选择施工队伍。242机具设备依据工程施工实际需要分期分批的组织机械进场。决不因机械设备跟不上而严峻影响工程施工。施工中同时做好设备的修理养护，按方案落实，保证设备完好率并要适当留有备份，以保证施工的需要。2.4.3材料材料预备的要点是：品质合格、数量充中、价格低廉、运输方面、不误使用。在保证材料品质的前提下，本着就地取材的原则，广泛调查料源、价格、运输道路、工具和费用等，做好技术经济比较，择优选用，同时依据使用方案组织进场，力争节省施工成本费用。桥梁所用水泥采纳明光水泥厂生产的水泥，钢材采纳国家大型钢铁企业生产的合格钢9、材。2.5施
9、工组织机构的建立依据本合同段的工程规模和工期要求，本着精干、高效的原则，项目经理部下设三科二室，即工程技术质量科、材料设备科、平安科及工地试验室、综合办公室。工程技术质量科负责工程的施工、质量管理、技术管理、方案统计管理预算合同管理。材料设备科负责工程材料调查、材料选购供应、机械设备管理、能源管理、机械修理保养。平安科负责本合同的交通管理和平安管理。工地试验室负责本合同段工程的一切工地试验及施工质量监督。综合办公室负责本合同段工程财务、人事、劳资管理和后勤服务，地方冲突协调。2.6生产及生活临时设施生活设施主要包括职工住房、项目部、中心试验室、会议室、食堂。为削减临时用地，全部租用10、民房。
10、生产设施：材料堆放场、大型机械设备停放场。三、施工方案3.1桥梁施工3.1.1施工测量1、平面掌握：以监理工程师联测复核后供应的掌握点作为首级掌握点，用全部仪对掌握点进行检查、复核，不符合要求时应进行补测。施工中采纳座标法对路线中桩、桥梁桩基与墩台进行掌握，以确保施工中精确无误。2、高程掌握：经监理工程师复核后供应的水准点作为起始高程，在沿线增设，临时水准点作为施工水准点,施工中常常复核确保无误。3、梁沉降观看：在各桥墩台上各设两个沉降观测点，在施工过程中除定期（第半月一次）进行观看记录外,每跨梁板安装前，后各作一次观测记录，依据记录绘制沉降曲线，并准时报与监理单位检查，以便消失特别，以11、
11、便准时得到解决。4、桥梁放样测量及要求a桥梁施工测量，应根据设计文件参照大路桥梁测定方法处理。b.桥梁测量放样时，应留意核对桥梁纵横轴线的地形剖面图是否与设计图相符，应留意桥梁长度、基底标高的正确性。并留意锥坡、翼墙、墙身顶部和上下游调治构造物的位置、方向、长度、高度、坡度，使之符合技术要求。5、桥梁施工过程中的测量和竣工测量：a.施工过程中，应测定并常常检查桥涵结构浇砌和安装部分的位置和标高，并作出测量记录和结论，如超过允许偏差时，应分析缘由，并予以补救和改正。各结构部分的允许偏差见有关章节。b.桥梁竣工后应进行竣工测量，测量项目如下：（1）测定桥梁中线，丈量跨径；（2）丈量墩、台（或塔12
12、、锚）各部尺寸;（3）检查桥面高程。3.1.2基础开挖简述在测量工程师测量放样并经监理工程师复核审批后，采纳挖机开挖至离设计标高20Cm处，用人工清除表层疏土，严禁扰动基土，考虑到桥位处地下水位可能较高，基槽底部基础外围设边沟，拐角设集水坑，准时用水泵将水排出，阴雨天气更要留意排水，待土方开挖完成后报请指挥部、监理组进行基础土方验收。基坑不支护加固基坑坑壁的施工要求1、基坑尺寸应满意施工要求。当基坑为渗水的土质基底，坑底尺寸应依据排水要求（包括排水沟、集水井、排水管网等）和基础模板设计所需要基坑大小而定。一般基底应比基础的平面尺寸增宽0.5-LOm。当不设模板时，可按基础底的尺寸开挖基坑。21
13、3、基坑坑壁坡度应按地质条件、基坑深度、施工方法等状况确定。如土的湿度有可能使坑壁不稳定而引起坍塌时，基坑坑壁坡度应缓于该湿度下的自然坡度。3当基坑有地下水时，地下水位以上部分可以放坡开挖；地下水位以下部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖。4、桥台基础座落在其次层淤泥质粘土上,该层容许承载力为90KPA,加宽部分桥台基础施工时采纳抛石挤密对基底作处理,以提高基底容许承载力。3.1.3、围堰1、一般规定a.围堰高度应高出施工期间可能消失的最高水位（包括浪高）0.50.7mb.围堰形状应考虑河流断面被压缩后，流速增大引起水流对围堰、河床的集中冲刷及影响通航、导流等因素，并应满意1
14、4、堰身强度和稳定的要求。c.堰内平面尺寸应满意基础施工的需要。d.围堰要求防水严密，削减渗漏。2、土围堰水深L5m以内，水流流速0.5ms以内，河床土质渗水较小时，可筑土围堰。3、土袋围堰a.水深在3m以内，流速在L5ms以内，河床土质渗水性较小时，可筑土袋围堰。b.围堰中心部分可填筑粘土及粘性土芯墙。堰外边坡为1：1.5,堰内边坡为1：0.5,坡脚与基坑顶边缘的距离和堰顶的宽度依据有关大路桥涵施工技术规范要求确定。堆码的土袋的上下层和内外层相互错缝，尽量堆码密实平整。3.1.4、挖基和排水1、一般规定a.挖基施工易支配在枯水或少雨季节进行，开工前应做好方案和施工预备工作，开挖后应连15、续
15、快速施工。b.基础的轴线、边线位置及基底标高应精确测定，检查无误后方可施工。C.在四周有其他结构物时，应有牢靠的防护措施。d.挖基废方应按指定的位置处治。e.排水应不影响基坑平安，应不影响农田和周边环境。2、挖基a.应避开超挖。如超挖，应将松动部分清除，其处理方案应报监理、设计单位批准。b.挖至标高的土质基坑不得长期暴露、扰动或浸泡，并应准时检查基坑尺寸、高程、基底承载力，符合要求后，应马上进行基础施工。C.排水困难或具有水下开挖基坑设备，可用水下挖基方法，但应保持基坑中的原有水位高程。3、集水坑排水基坑开挖中，在坑底基础范围之外设置集水坑并沿坑底四周开挖排水沟，使水流入集水坑内，排出坑外。1
16、6、集水坑宜设在上游，尺寸视渗水的状况而定。基础下铺IOcm碎石垫层3.1.5,墩台及基础一般墩台及基础混凝土，应在整个平截面范围内水平分层进行浇筑。较大体积的混凝土墩台及其基础，在混凝土中埋放石块时应符合下列规定：a.可埋放厚度不小于15Omm的石块，埋放石块的数量不宜超过混凝土结构体积的25%。b.应选用无裂纹、无夹层且未被烧过的、具有抗冻性能的石块。C,石块的抗压强度不应低于30Mpa及混凝土的强度。d.石块应清洗洁净，应在捣实的混凝土中埋入一半左右。e.石块应分布匀称，净距不小于100mm,距结构侧面和顶面的净距不小于150mm,石块不得接触钢筋和预埋件。受拉区混凝土或当气温低于OOC17、时，不得埋放石块。3.1.6、墩、台身施工墩、台身为本工程的重点部位，因此必需制定严格的施工方案和保证措施，组织好施工人员，严格按施工规定进行施工。基础施工完成后，待碎达到肯定强度即可进行台身施工。为保证碎外观质量，依据实际状况，打算采纳组合式钢模，为保证模板的刚度，应加密钢管的支撑，横杆、立杆、斜
