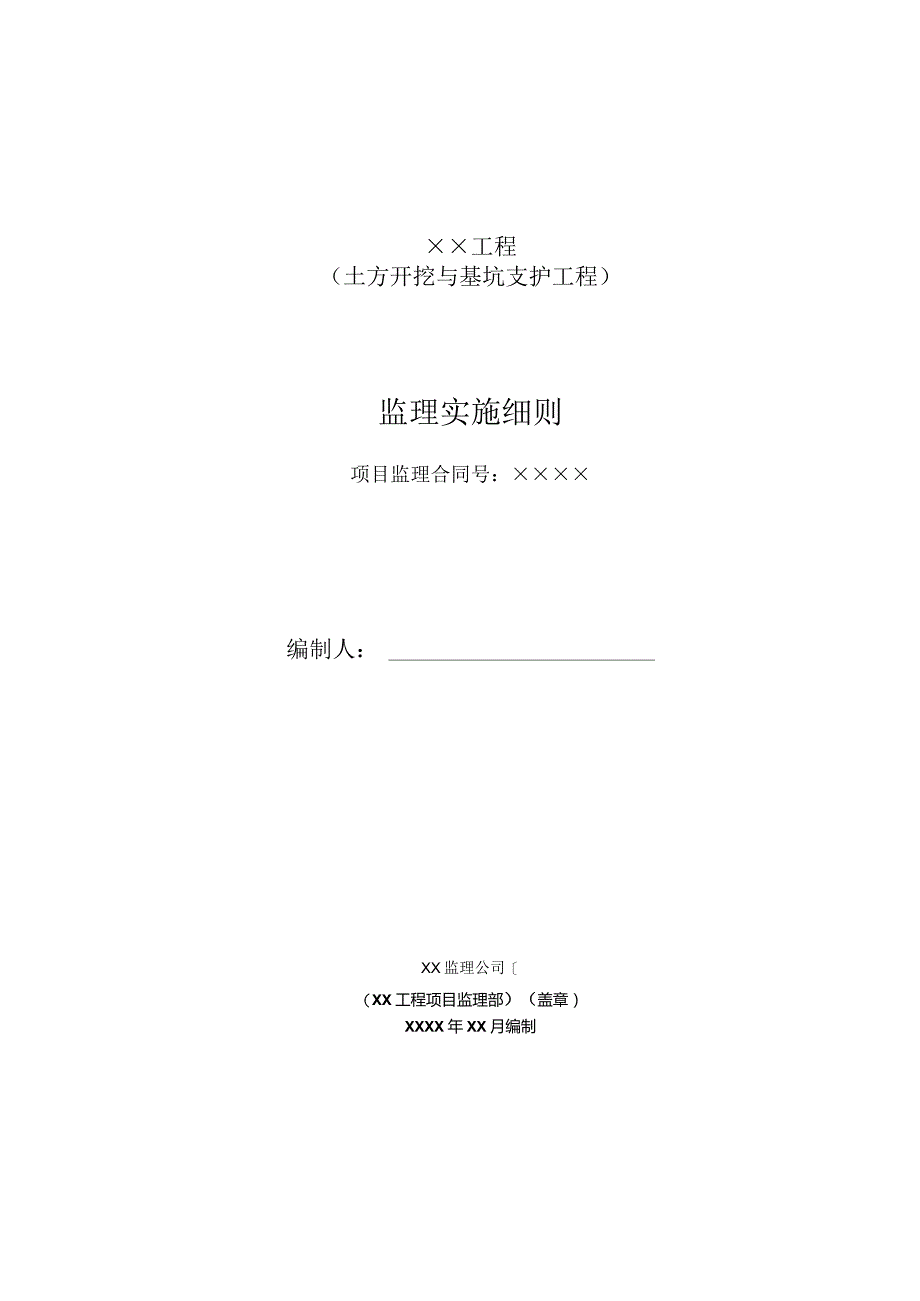

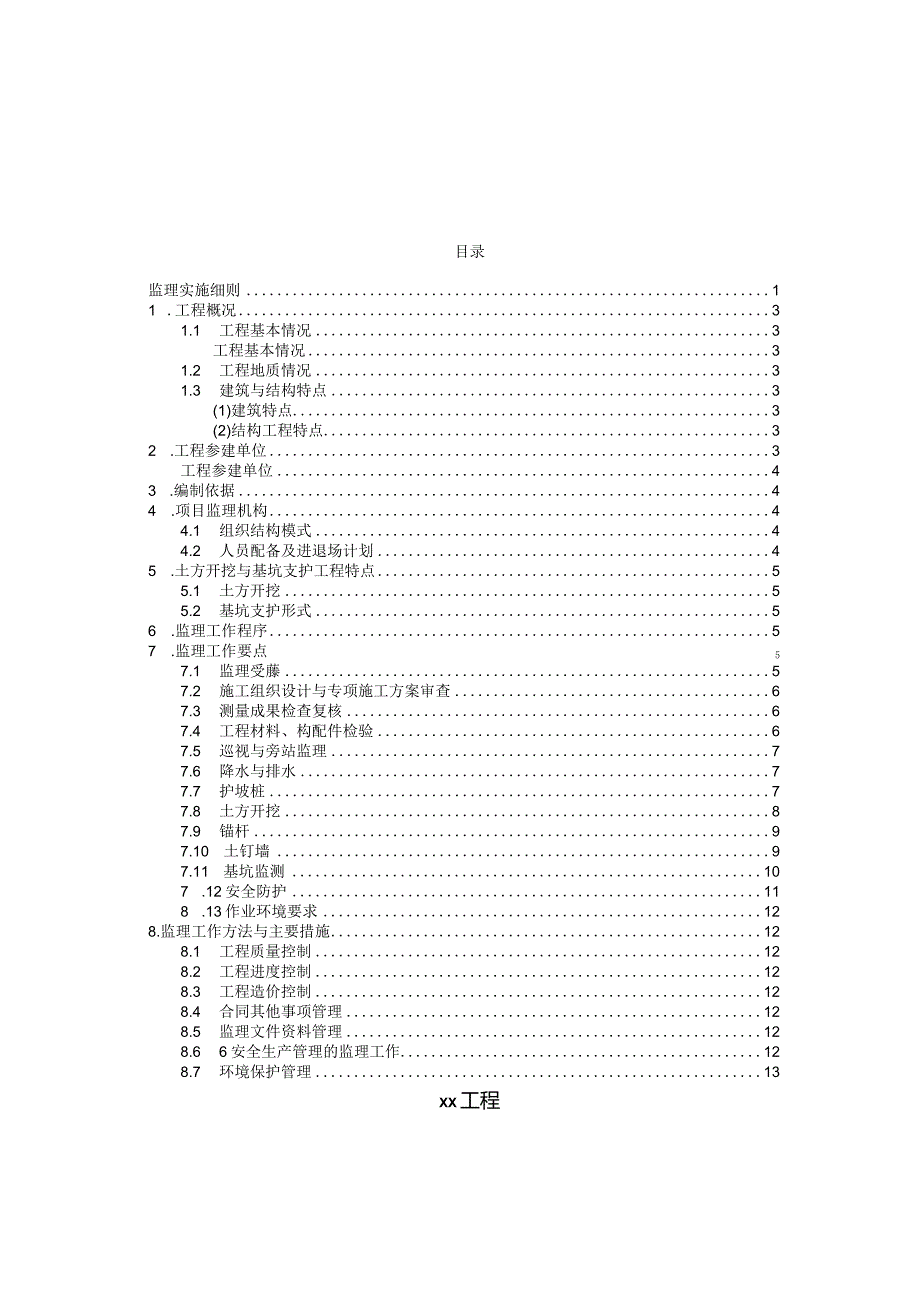

1、工程（土方开挖与基坑支护工程）监理实施细则项目监理合同号：编制人：XX监理公司（XX工程项目监理部）（盖章）XXXX年XX月编制目录监理实施细则11 .工程概况31.1 工程基本情况3工程基本情况31.2 工程地质情况31.3 建筑与结构特点3(1)建筑特点3(2)结构工程特点32 .工程参建单位3工程参建单位43 .编制依据44 .项目监理机构44.1 组织结构模式44.2 人员配备及进退场计划45 .土方开挖与基坑支护工程特点55.1 土方开挖55.2 基坑支护形式56 .监理工作程序57 .监理工作要点57.1 监理受藤57.2 施工组织设计与专项施工方案审查67.3 测量成果检查复核6

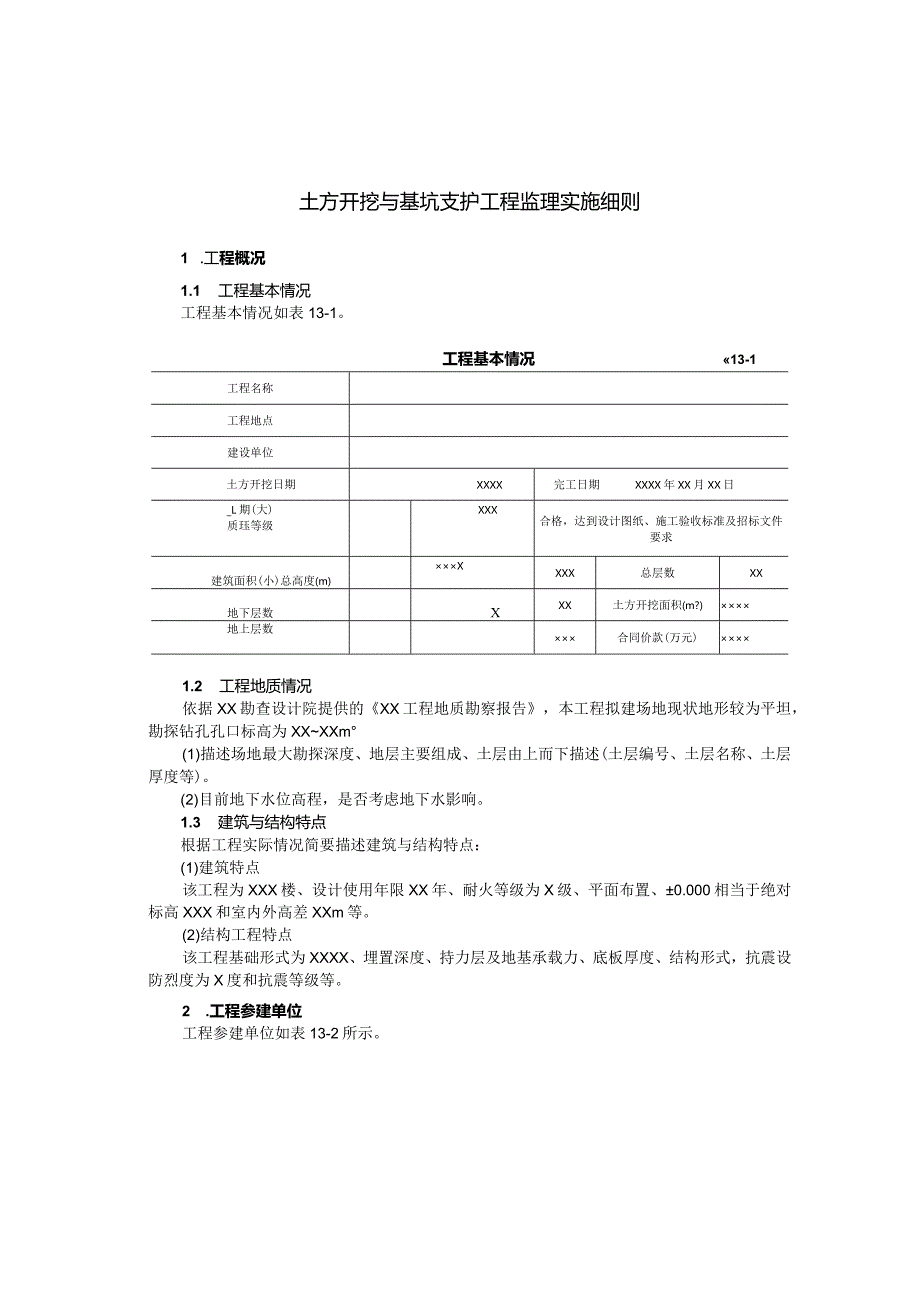

2、7.4 工程材料、构配件检验67.5 巡视与旁站监理77.6 降水与排水77.7 护坡桩77.8 土方开挖87.9 锚杆97.10 土钉墙97.11 基坑监测107 .12安全防护118 .13作业环境要求128.监理工作方法与主要措施128.1 工程质量控制128.2 工程进度控制128.3 工程造价控制128.4 合同其他事项管理128.5 监理文件资料管理128.6 6安全生产管理的监理工作128.7 环境保护管理13XX工程土方开挖与基坑支护工程监理实施细则1 .工程概况1.1 工程基本情况工程基本情况如表13-1。工程基本情况13-1工程名称工程地点建设单位土方开挖日期XXXX完工日
3、期XXXX年XX月XX日_L期(大)质珏等级XXX合格，达到设计图纸、施工验收标准及招标文件要求建筑面积(小)总高度(m)XXXX总层数XX地下层数XXX土方开挖面积(m?)地上层数合同价款(万元)1.2 工程地质情况依据XX勘查设计院提供的XX工程地质勘察报告，本工程拟建场地现状地形较为平坦，勘探钻孔孔口标高为XXXXm(1)描述场地最大勘探深度、地层主要组成、土层由上而下描述(土层编号、土层名称、土层厚度等)。(2)目前地下水位高程，是否考虑地下水影响。1.3 建筑与结构特点根据工程实际情况简要描述建筑与结构特点：(1)建筑特点该工程为XXX楼、设计使用年限XX年、耐火等级为X级、平面布置
4、、0.000相当于绝对标高XXX和室内外高差XXm等。(2)结构工程特点该工程基础形式为XXXX、埋置深度、持力层及地基承载力、底板厚度、结构形式，抗震设防烈度为X度和抗震等级等。2 .工程参建单位工程参建单位如表13-2所示。13-2工程叁馥单位参建单位单位名称联系人电话建设单位XXX勘察唯位XXX设计单位监理单位XXXXXX施工单位3 .编制依据(1)设计图纸(招标图)。(2) 土方开挖与基坑支护工程施工方案。(3) 土方开挖与基坑支护工程施工合同。(4) XX工程地质勘察报告。(5)国家、地方及行业相关标准/规范，如表13-3所示。国家、地方及行业相蟒ft/簸13-3序号标准/规范代码标
5、准/规范名称GB50300建筑工程施工质量脍收统一标准2GB50202建筑地基基础工程施工质量验收规范3JGJ120建筑基坑支护技术规程4GB50086锚杆喷射混凝土支护技术规范5JGJ94建筑桩基技术规范6GB50497建筑基坑监测技术规范7DBJ0180建筑工程施工技术管理规程8DBl1/T695建筑工程资料管理规程9DB11/383建筑工程施工现场安全资料管理规程4 .项目监理机构4.1 组织结构模式项目监理机构组织结构图，参见本书第2章内容。4.2 人员配备及进退场计划人员配备及进退场计划，如表13-4所示。序号姓名专业职务职称资格进退场计划1李XX土建总监理工程师高级注册监理工程师X
6、XXX年XX月XX日进驻现场，常驻2刘XX土建总监理工程师代表高级注册监理工程师XXXX年XX月XX日进驻现场，常驻3张XX土建专业工程师中级监理培训合格XXXX年XX月XX日进驻现场，常驻4李XX水暖专业工程师中级监理培训合格XXXX年XX月XX日进驻现场，常驻5姜XX电气专业工程师高级监理培训合格XXXX年XX月XXH进驻现场，常驻6冯XX造价专业工程师中级注册造价工程师XXXX年XX月XX日进驻现场，常驻续表序号姓名专业职务职称资格进退场计划7左XX安全专业工程师中皱监理培训合格XXXX年XX月XX日进驻现场，常驻8冯XX信息监理m初级监理培训合格XXXX年XX月XX日进驻现场，常驻监理
7、人员于XXXx年XX月XX日，按表13-4人员进退场计划进驻施工现场，开展监理工作。5 .土方开挖与基坑支护工程特点本工程土方开挖与基坑支护工程施工图已经审查，施工方案已经专家论证。1 .1土方开挖(1)建筑物基础平面尺寸、基坑总面积、0.000对应高程、基础埋深、基坑深度。(2)场地四周情况、交通情况、需重点保护的建筑物及地下管线。(3)开挖区段及分层划分、基坑边坡坡度、开挖深度、基底标高等。2 .2基坑支护形式支护型式以土钉墙、护坡桩为例，如表13-5所示。基般护形式13-5区段/深度支护形式主要构件做法辅助构件做法区段/深度土钉墙(边坡坡度)土钉：排数、自上而下长度、直径、纲筋、注浆、间
8、距面层：厚度、混凝十.强度等级、网片钢筋规格及间距、水平加强筋护坡桩一锚杆护坡桩：桩长(锚固段)、桩径、间距、主筋、加强钢筋、箍筋、混凝土强度等级混凝土冠梁：截面、主筋、箍筋锚杆：n桩一锚，孔径、长度(自由段+锚固段)、帧角、预应力钢筋及强度、注浆、轴向设计拉力值、锁定荷载腰梁：混凝土或钢梁桩间土护壁：挂纲筋网锚喷豆石混凝土6 .监理工作程序(1)进度控制程序。(2)专项施工方案报审程序。(3)工程材料、构配件和设备质量控制程序。(4)检验批、分项工程、分部工程验收程序。(5)工程款支付程序。(6)工程暂停及复工管理程序。(7)工程变更管理程序。(8)费用索赔管理程序。7 .监理工作要点7.1
9、 监理交底(1)项目监理机构以会议形式进行监理交底。(2)监理交底会议主要内容包括：1)阐明有关合同约定的各参建单位责任、权利和义务。2)监理工作内容、程序、方法和措施。3)提出有关监理文件资料报审及管理要求。7.2 施工组织设计与专项施工方案审查(1)审查施工单位编制的施工组织设计，主要审查：1)编审程序应符合相关规定。2)施工进度、施工方案及工程质量保证措施应符合施工合同要求，地上障碍物及相邻建筑物的保护措施是否完整有效，基坑边坡稳定支护措施、计算书以及基坑四周的安全防护措施是否完整。3)资金、劳动力、材料、设备等资源供应计划应满足工程施工需要。4)安全技术措施应符合工程建设强制性标准。5
10、)施工总平面布置应科学合理。(2)审查施工单位编制的专项施工方案，主要审查：1)编审程序应符合相关规定。2)安全技术措施应符合工程建设强制性标准。3)超过一定规模危险性较大的分部分项工程专项施工方案，应检查施工单位组织专家进行论证、审查的情况，以及是否附具安全验算结果。7.3 测量成果检查复核(1)专业监理工程师应检查、复核施工单位报送的施工控制测量成果及保护措施，并签署意见。(2)参加建设单位向施工单位提供施工现场及毗邻区域内地上、地下管线资料和相邻建筑物、构筑物、地下工程的有关资料的移交以及基准坐标点的移交。(3)复核土方开挖线及标高。7.4 工程材料、构配件检验项目监理机构审查施工单位报
11、送的用于工程的材料、构配件的质量证明文件，并按照有关规定，对用于工程的材料、构配件进行见证取样、检查验收如表13-6所示。对已进场经检验不合格的工程材料、构配件，项目监理机构应要求施工单位限期将其撤出施工现场。工WH、EHW表1”序号内容材料试验其他废量保证资料1护坡桩/混凝土梁钢筋、连接材料豆试质量证明书、企业备案证书商品混凝土复试混凝土合格证、配合比通知单2锚杆钢绞线等、锚具复试质量证明书、企业备案证书水泥复试出厂合格证、企业备案证书3土钉钢筋豆试质量证明书、企业备案证书水泥复试出厂合格证、企业备案证书4面层钢筋梵试质量证明书、企业备案证书混凝土复试出厂合格证、企业备案证书5钢腰梁型钢质量
12、证明书、企业备案证书7.5 巡视与旁站监理根据工程进展情况，对施工质量进行巡视及旁站监理。在需要旁站的关键部位、关键工序施工前，项目监理机构应根据施工单位报送的相应施工计划，安排监理人员进行旁站，并及时记录旁站情况。监理人员对施工质量巡视应包括以下主要内容：1）施工单位是否按照工程设计文件、工程建设标准和批准的施工组织设计、（专项）施工方案施工。2）使用的工程材料、构配件和设备是否合格。3）施工现场管理人员，特别是施工质量管理人员是否到位。4）特种作业人员是否持证上岗。7.6 降水与排水重点控制降水井的数量、位置、直径、深度、滤料、洗井、临时排水管线等应符合设计要求及施工验收规范。（1）严格控
13、制成井口径、孔深、井管配制、砾料填筑、洗井试抽等工序，做好现场施工记录。（2）降水与排水施工质量检验标准（如表13-7所示）降水与St水施工质检验标准17序号检查项目允许值或允许偏差检查方法单位数值排水沟坡度%。12目测：坑内不积水，沟内排水通畅2井管（点）垂直度%1插管时目测3井管（点）间距（与设计相比）%150用钢尺量4井管（点）插入深度（与设计相比）ITITl200水准仪5过滤砂砾料填灌（与计算值相比）mu5检查回填料用量6井点真空度：轻型井点喷射井点kPakPa6093真空度表真空度表7电渗井点阴阳极距离：轻型井点喷射井点rran11U180-100120-150用钢尺量用钢尺量（3）基坑内按设计图纸要求设置排水沟及集水井，并保持畅通。排水沟：宽0.2m,深0.2m,集水坑0.5mx0.5mxl.0m（深）。7.7 护坡桩重点控制桩位放线、钻孔、钢筋笼制作、混凝土浇筑的施工应符合设计要求及施工验收规范。（1）严格按施工工艺规程要求进行施工。（2）桩宜采取隔桩施工，应在灌注混凝土24h后
