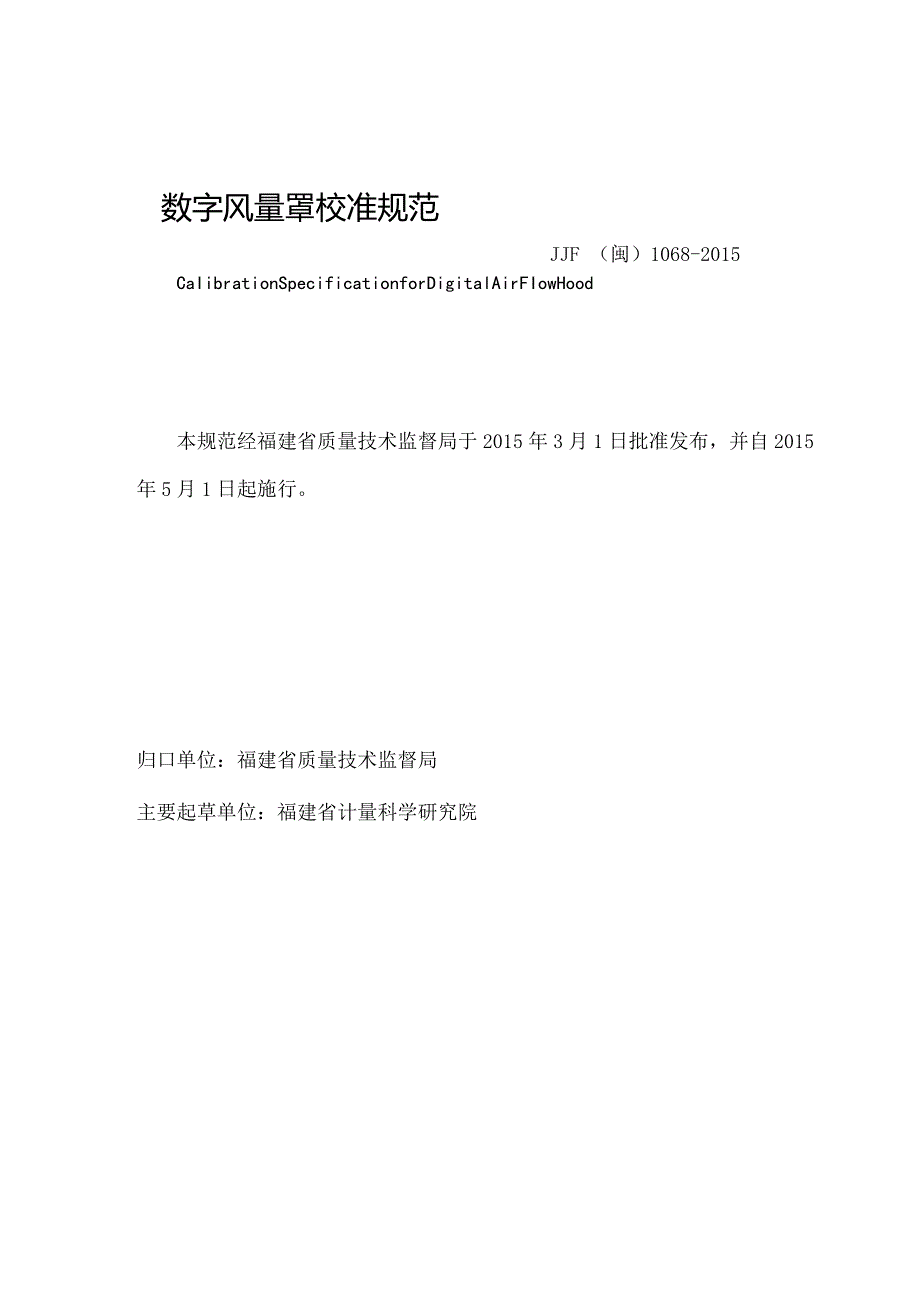

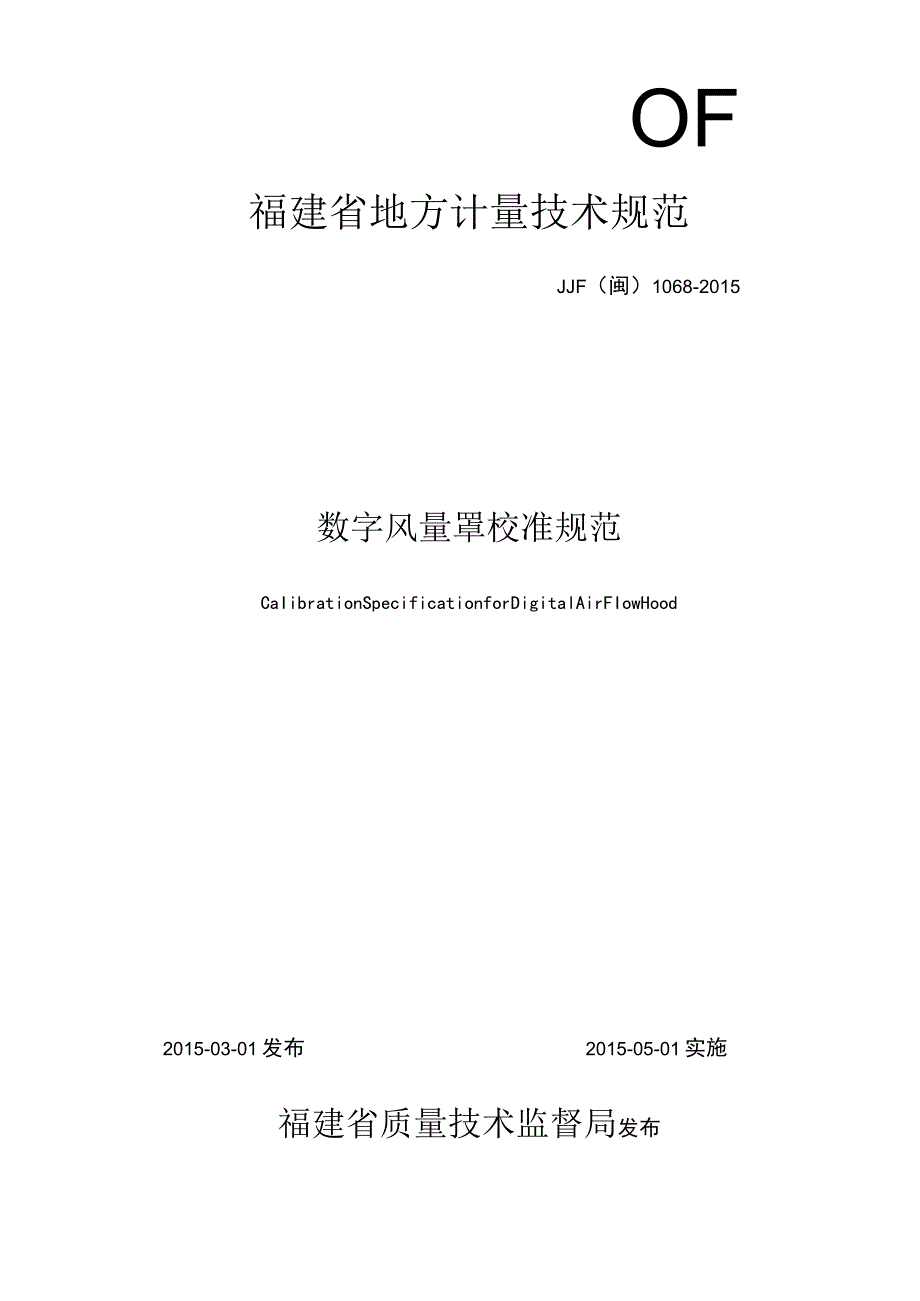

1、OF福建省地方计量技术规范JJF（闽）1068-2015数字风量罩校准规范CaIibrationSpecificationforDigitalAirFIowHood2015-03-01发布2015-05-01实施福建省质量技术监督局发布数字风量罩校准规范JJF （闽）1068-2015CaIibrationSpecificationforDigitalAirFIowHood本规范经福建省质量技术监督局于2015年3月1日批准发布，并自2015年5月1日起施行。归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院本规范委托起草单位负责解释。本规范主要起草人:姜立斌（福建省计量科学研究
2、院）王孔祥（福建省计量科学研究院）参加起草人：吕光明（福建省计量科学研究院）卓晓丹（福建省计量科学研究院）潘伯杰（南平市计量所）王永忠（漳州市计量所）引言（IID1 范围（1）2 引用文件（1）3术语（1）4概述（1）5计量特性（2）5.1 测量误差（2）5.2 外观（2）6校准条件（2）6.1 环境条件（2）6.2 供电条件（2）6.3 风量标准装置（2）6.3.1 标准装置的构成（2）6.3.2 标准装置的准确度（3）6.4 其他设备（3）7校准项目和校准方法（4）7.1 校准项目（4）7.2 校准前的检查（4）7.3 校准方法（5）8校准结果的表达（6）9复校时间间隔（7）附录A风量罩校
3、准证书内页格式示例（8）附录B风量罩校准原始记录格式示例(9)附录C不确定度评定范例1(10)附录D不确定度评定范例2(13)附录E标准风量值计算(16)附录F示值一实际风量值拟合线方程及拟合线图(17)引言本规范依据JJFlO712010国家计量校准规范编写规则起草，其中测量不确定度的评定按照JJFlO59.12012测量不确定度评定与表示进行。本规范为首次起草。数字风量罩校准规范1范围本规范适用于测量范围为(305000)m-3h的数字风量罩(以下简称风量罩)的校准。2引用文件本规范引用下列文件：JJG431-1986DEM6型轻便三杯风向风速表检定规程JJG515-1987轻便磁感风向风
4、速表试行检定规程JJG613-1989电接风向风速仪检定规程JJF1101-2011通用计量术语及定义3术语3.1 风量(AirFlow)单位时间内空气的流通量。其单位为m3/h。3.2 数字风量罩(DigitalAirFk)WHood)利用集风罩，将风汇集至底座上的风速均匀器，通过测量均匀器上的风速变化值和底座的通风截面积计算出风量值，并通过数显表头直接显示的仪器。3.3 风量校准拟合线(AirflowCalibraHOnfittingline)用拟合线近似地刻画或比拟平面上风量罩测量结果与风量标准值的离散点组所表示的坐标之间的函数关系。4概述风量罩主要用于空气流量的测量。风量罩的工作原理是
5、利用底座端面上的风压传感器或热式传感器测量风速的大小并取平均值，乘以底座的通风截面积得出风量值。风量罩一般由数显表头、尼龙风罩、手柄和底座组成(如图1所示)。数显表头手柄底座图1风量罩示意图尼龙风罩5计量特性5.1 测量误差风量罩的风量测量误差一般为量程的土（3%10%）。5.2 外观5.2.1 各零部件安装应正确、牢固，可动部分应灵活可靠，尼龙风罩不得有破损漏风现象。5.2.2 应在适当位置装有铭牌，宜含有以下信息：仪器名称、型号、出厂编号、测量范围、测量误差、制造商名称或商标、出厂日期等。5.2.3 显示表上数字显示应清晰，不得有缺笔画现象，如有电源接口，不得出现锈蚀。6校准条件6.1 环
6、境条件a）环境温度：（205）；b）相对湿度：（30%85%）RH;c）大气压力：（9501060）hPa0注：如不能满足上述条件应考虑由此引入的不确定度。6.2 供电条件供电电源应符合被检风量罩、风量标准装置及恒温等设备的正常工作要求。6.3 风量标准装置6.3.1 标准装置的构成风量标准装置由空气流量测量装置、风量发生及控制装置和试验管道三部分构成，如图2所示。图2中阴影部分为空气流量测量装置，如图3所示。图2风量标准装置示意图图3空气流量测量装置a）空气流量测量装置是由节流装置和差压计组成的标准流量装置。节流装置包括节流件、取压装置和前后直管段在内的整个装置。节流件一般采用标准孔板或标准
7、喷嘴。测量风量大于500m3h的风量罩还可采用标准毕托管和差压计组成的标准流量测量系统。差压计应选择准确度不低于0.05级的数字压力计或补偿式微压计，其测量范围应不大于（0-2500）Paob）风量发生及控制装置应能达到所需的空气流量值，流量波动应不大于被校风量罩测量值的1%。c）试验管道的横截面积应略大于被校风量罩风罩的接口面积，气流流场的不均匀性应不大于被校风量罩测量值的2%。6.3.2 标准装置的准确度标准装置的扩展不确定度应不大于被校风量罩测量误差绝对值的1/3。6.4 其他设备a）测量大气压力的气压表，其测量误差应不超过：2hPa；b）测量空气温度的温度表，其测量误差应不超过：0.3
8、；c）测量空气相对湿度的湿度表，其测量误差应不超过：5%RHo7校准项目和校准方法7.1 校准项目风量罩的校准项目为测量误差。在校准前可对风量罩的外观、参数设置、安装气密性、供电电压进行检查。7.2 校准前的检查7.2.1 外观检查用目测和手感检查风量罩的外观是否符合5.2的要求。7.2.2 参数设置检查打开风量罩显示开关，查看仪器参数设置，确定其参数及测量模式等信息是否正确。7.2.3 安装气密性检查a）风量罩的安装校准前，按以下方式安装风量罩：1）用风量罩支撑杆撑起尼龙风罩；2）将风量罩显示模块安装在风量底座上；3）在风量标准装置试验管道出风口处，用螺钉将尼龙风罩端面固定在试验管道出风口（
9、如图4所示），为保证风量罩端面与风道连接处具有良好的气密性，应锁紧固定螺钉。图4风量罩固定方式示意图b）风量罩安装气密性检查将风量罩安装于风量标准装置上进行进风试验，试验风量应不低于测量上限值的50%,在无专用测漏仪器下，在风量罩端面与试验管道连接处用人体感知观察是否有漏风情况，或者将肥皂水涂抹在风量罩端面与试验管段连接处，观察是否有气泡，确认其是否漏风。7.2.4供电电压检查对电池供电的风量罩，应按其使用说明检查其电池的供电电压，查看其是否在规定的正常工作范围内，如低于正常值则应及时更换电池。对可充电的具有蓄电池的风量罩看其电量是否在正常工作范围，如低于正常值应及时充电。7.3校准方法7.3
10、.1 校准点选择校准点应均匀分布在整个测量范围的整数点上，原则上应包括上限值、中值和下限值在内不少于5个点。用户有要求时，可按用户要求选择校准点。7.3.2 校准方法a）开启风量标准装置电源，将差压计和被校风量罩置零，将风量发生及控制装置的流量值调节到校准点上，风量稳定时间不小于2min,先读取测量标准的流量值，再读取被校风量罩的风量值，如此重复10次，取各自的平均值作为最后的测量结果。b）读取室内气压、温度和湿度值，读数准确到最小分度值的1/5或数显表的最小分辨率。c）整个校准过程中不允许调整差压计和被校风量罩的零位，当校准结束时，应再次确认差压计和被校风量罩的零位，差压计的零位变化应不超过
11、0.3Pa,被校风量罩的零位应无变化。7.3.3 数据处理a）风量测量误差按下式计算风量测量误差：=-式中：测量误差（irP/h）；Q被检风量罩示值（m3/h）；Qo标准流量值（m3h）0注：采用标准毕托管和差压计组成的标准流量测量系统，其标准风量值计算参见附录E。b）风量校准拟合线根据校准得到的一系列标准流量值Qo与对应的风量罩示值。做拟合线。以实际风量值和风量罩的示值为坐标轴，基于最小二乘原理绘制的与坐标点偏差平方和最小的线性曲线，如图5所示，从而得到QO和。拟合关系公式：Qo=LQ+C式中：Qo实际风量值（m3h）;Q风量罩示值（m3/h）；L线性系数；C常数。5001000150020
12、002500300035000（被检器风量示值,m3h）图5风量校准拟合线图注：关于风量罩拟合线的说明，详见附录F。8校准结果的表达校准结果应在校准证书上反映。校准证书一般包括以下信息:a）标题：校准证书；b）实验室名称和地址；c）进行校准的地点；d）证书的唯一标识（如编号），每页及总页数的标识；e）客户的名称和地址；f）被校对象的描述和明确标识;g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期；h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明；i）校准所依据的技术规范的标识，包括名称及代号；j）本次校准所用测量标准的溯源性及有效性说明；k）
13、校准环境的描述；1）测量误差的校准结果及其测量不确定度，以及外观检查结果的说明；m）对校准规范的偏离的说明；n）校准证书签发人的签名、职务或等效标识；0）校准结果仅对被校对象有效的声明；p）未经实验室书面批准，不得部分复制证书的声明。9复校时间间隔由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。为了确保风量罩在其规定的技术性能下使用，建议复校时间间隔最长不超过1年。附录A风量罩校准证书内页格式示例一.测量误差标准风量值(m3h)被校仪器示值(m3h)示值误差(m3h)校准结果扩展不确定度l(=2)(m3h)二
