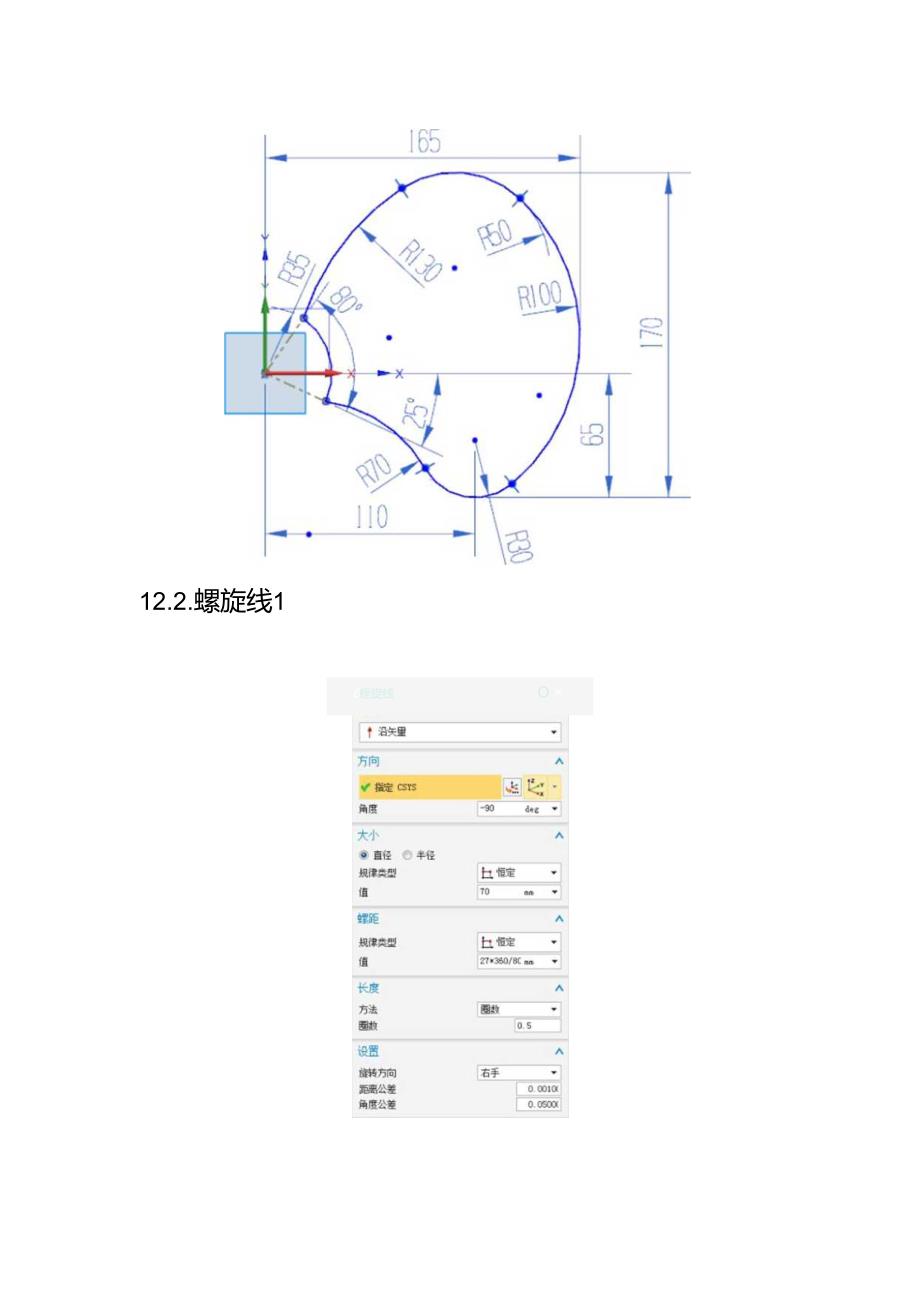

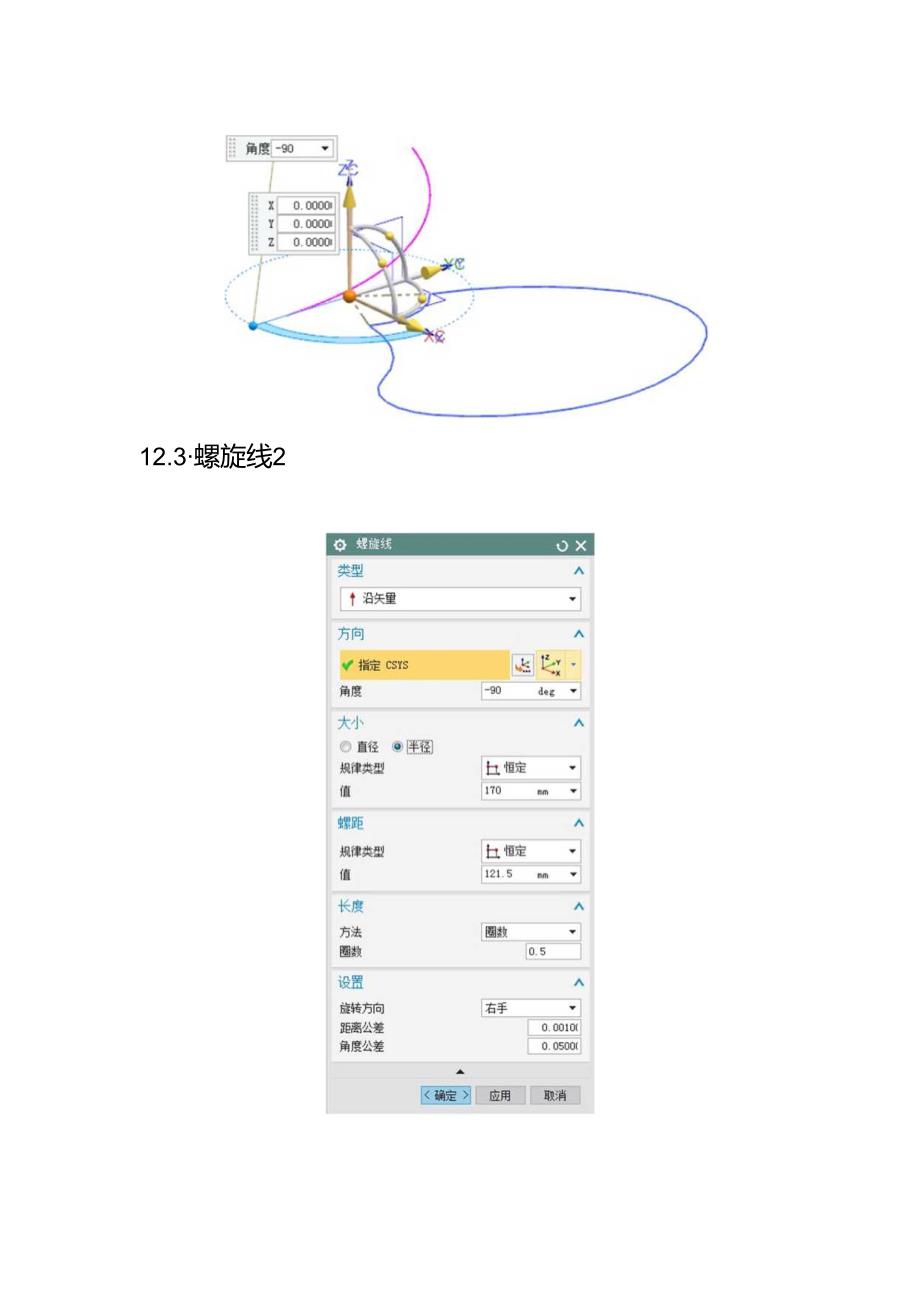

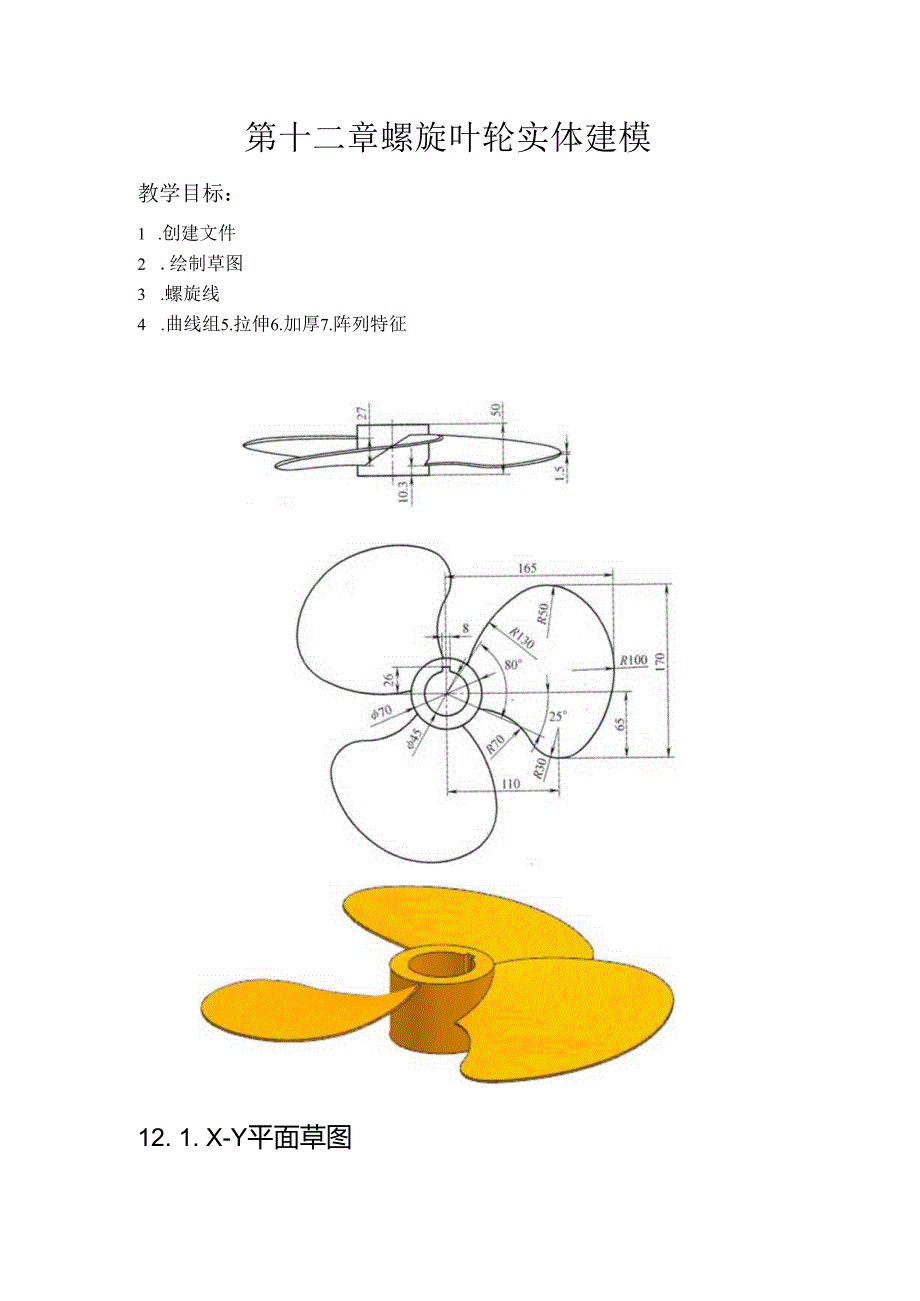

第十二章螺旋叶轮实体建模教学目标：1 .创建文件2 .绘制草图3 .螺旋线4 .曲线组5.拉伸6.加厚7.阵列特征12. 1. X-Y平面草图12.2.螺旋线10蛭旋线O 12.3螺旋线212.4.通过曲线组12. 5.拉伸求交0拉伸O 截面A选择曲线阿E方向指定矢里A限制A开始值距离Omm 结束总值距离77mm 开放轮廓智能体租布尔A布尔9求交选择体（1）B拔模V偏置V设置V预览V 取消12.6.加厚12.7.阵列特征0陂列特征o X确定 取消12. 8,偏置面 1x2x3 取消12. 10.圆柱上表面绘制草图12. 11.拉伸求差12.12.合并12. 13.隐藏 ctr l+w知识点L草图: 尺寸约束、几何约束 快捷键的使用 草图的基本命令2 .特征 拉伸中的布尔运算 缝合 圆柱3 .曲面 曲线组 有界平面 螺旋线3.注意建模的思路思路清晰准确快速
