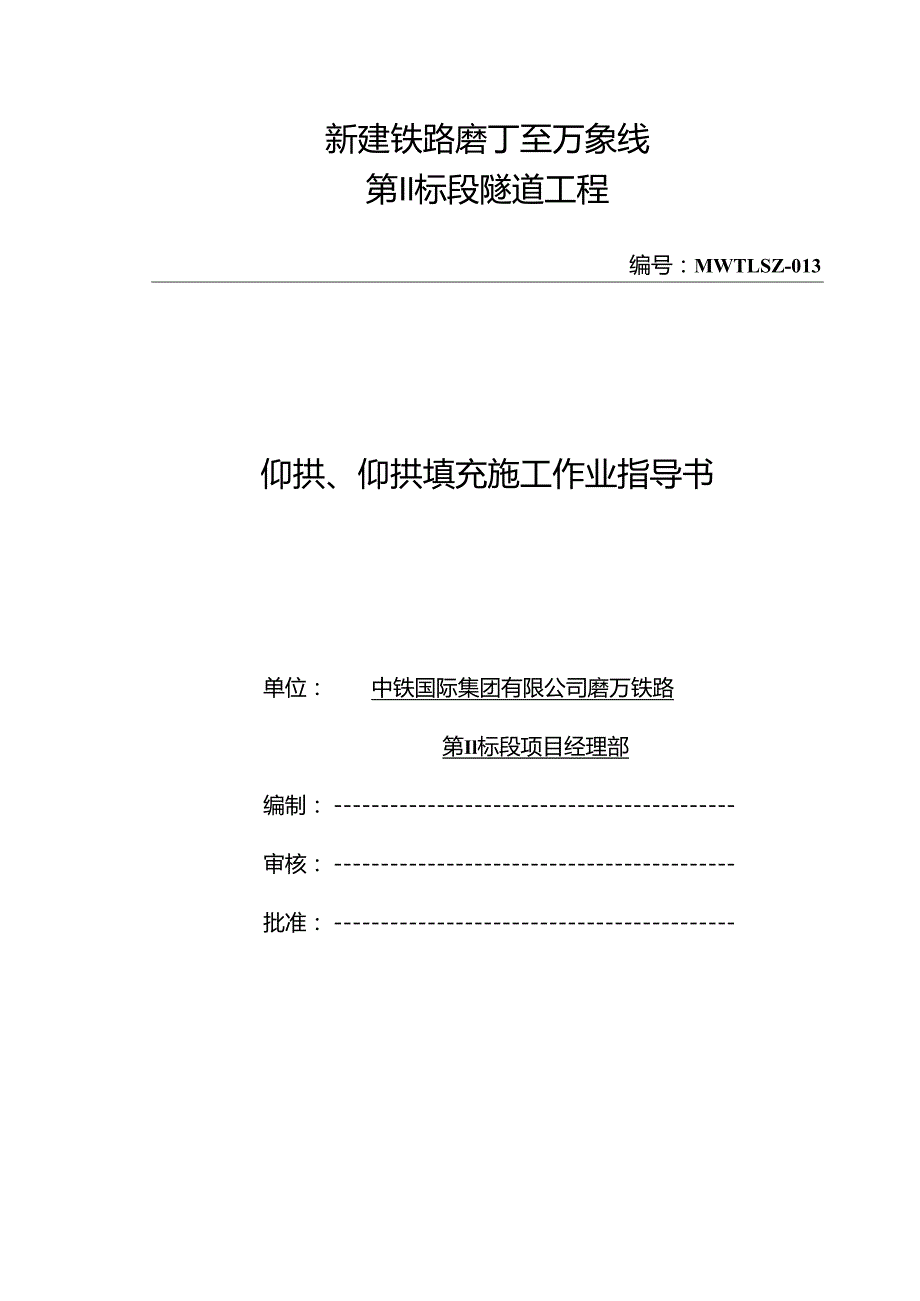

1、新建铁路磨丁至万象线第Il标段隧道工程编号：MWTLSZ-013仰拱、仰拱填充施工作业指导书单位：中铁国际集团有限公司磨万铁路第Il标段项目经理部编制：审核：批准：2017年3月30日发布2017年3月30日1 .适用范围22 .作业准备23 .技术要求24 .施工程序及工艺流程25 .施工要求46 .劳动组织87 .材料要求98 .设备机具配置99 .质量控制及检验910 .安全及环保要求12隧道仰拱、仰拱填充施工作业指导书1 .适用范围本作业指导书适用于新建铁路磨丁至万象线第Il标段隧道仰拱、仰拱 填充施工。2 .作业准备2.1、 内业技术准备作业指导书编制后，应在开工之前组织技术人员认真
2、学习隧道工程工 点图及初支施工参考图纸，掌握仰拱、仰拱填充技术问题，熟悉铁路隧 道工程施工技术指南(TZ 204-2008)等规范和技术标准。收集混凝土有 关原材料进场合格证及试验资料。对施工人员进行技术交底及岗前技术培 训，考核合格后上岗。2.2、 外业技术准备(1)检查机具设备和风、水、电等管线路，并试运转。(2)隧道内接地、预留、预埋验收。3 .技术要求(1)二衬仰拱与仰拱填充应分开浇筑，二衬仰拱混凝土浇筑完成且终 凝后方可浇筑仰拱填充混凝土。仰拱衬砌及填充采用液压自行式移动栈桥 全幅施工(单次施工长度为24m) O(2)混凝土浇筑时，应采用溜槽，防止因高差较大而导致混凝土离析。(3)混
3、凝土浇筑完成后应及时进行养护。4 .施工程序及工艺流程隧道仰拱、仰拱填充施工工艺流程见下图图4.2. 1仰拱、仰拱填充施工工艺流程图5 .施工要求遵循“初期支护快速封闭成环、二衬仰拱及仰拱填充大区段施工”的 原则。为有效控制围岩变形，确保隧道施工安全，初期支护仰拱紧跟掌子 面下台阶，二衬仰拱及仰拱填充采用全液压履带式栈桥，进行全幅施工（单 次施工不小于24m）4.3二衬仰拱及仰拱填充大区段施工区段划分图5.1 施工准备（1）进行班前讲话，了解作业面情况，掌握本循环施工参数。（2）机具设备、风水电管线路完好，满足施工需求。（3）原材料型号、规格符合设计要求，检验合格。5. 2施工工艺5. 2.1
4、测量放线测量人员准确放样出二衬仰拱侧模的平面位置，标示出仰拱填充顶面标 高，在左右侧边墙上每5米放样出一对标高控制点（红色油漆倒三角+水泥 钉标识），并形成书面交底给二衬仰拱施工班长。5. 2. 2初支仰拱顶面清谶初支仰拱开挖支护与边墙开挖支护同步进行，初支仰拱支护完成后回填 洞磴至边墙墙脚处，二衬仰拱施工前人工配合挖掘机将回填的洞硝清除，由 于栈桥前引桥较长，每次清硝区段长6m,采用挖掘机和自卸式汽车出磴。5. 2. 3二衬仰拱栈桥前行每6m回填洞磴清理完成后，二衬仰拱栈桥前行6m。前行过程中，为保 证栈桥后端已施工完成的仰拱填充面不因受力面积小而压坏，在仰拱填充面 上铺设钢板（长1.2m,
5、宽1.5m,厚6mm）以扩大受力面积。5. 2. 4施工缝处理及结构防排水施工每12m作为一个钢筋安装单元。上组（24m）二衬仰拱端头凿毛处理， 凿除混凝土表面的水泥砂浆和松软层。凿毛面积应不低于总面积的75%,人 工凿毛时混凝土强度不低于2. 5Mpao凿毛完成后采用高压风清扫初支仰拱 面上虚硝及杂物。清硝完成及时将现场的影像资料整理后上传监理项目部和 建设指挥部。初支仰拱面虚磴清理后效果图见图5.1。图5.1初支仰拱面虚磴清理效果图5. 2. 5二衬仰拱钢筋安装上组（24m）二衬仰拱端头凿毛处理及防水施工完成，经监理工程师验 收合格后安装二衬仰拱钢筋。环向主筋接头采用冷压套筒或绑扎连接，其
6、余 钢筋接头采用绑扎连接。安装钢筋时，钢筋长度、间距、位置符合设计要求。 二衬仰拱环向钢筋保护层采用混凝土垫块控制，不少于4块/后。二衬仰拱 小边墙主筋采用钢筋定位卡控制钢筋保护层厚度、钢筋间距，钢筋定位卡， 纵向钢筋定位卡安装图见图5. 2。钢筋安装完毕自检合格后报监理工程师验 收合格，形成影像资料整理后上传监理项目部和指挥部，钢筋安装后效果图 见图5.3。图5. 2纵向钢筋定位卡安装图5. 3钢筋安装后效果图6. 2. 6二衬仰拱端头模板安装二衬仰拱钢筋（24m）及弧形模板安装完成后，安装端头模板。二衬仰 拱端头模板采用定制的大模板，施工过程中先用下部模板将底部背贴式止水 带压紧固定，将中
7、埋式止水带布设在下部模板表面，再安装上部模板，采用 钢筋固定牢靠。止水带在交叉处必须密贴焊接。模板安装完成后进行自检，检查中线、高程、断面和净空尺寸等，自检 合格后报监理工程师检查。经监理工程师检查验收合格，方可进行下道工序 施工。7. 2.7二衬仰拱混凝土施工采用C35混凝土，由拌合站集中生产，通过混凝土运输车运输至施工现 场。采用溜槽浇筑，由二衬仰拱中心向两侧对称浇筑，一次完成。采用插入 式振捣棒振捣，边浇筑边振捣，振捣时振捣棒竖直，快入慢出，振捣点均匀 分布，距离模板大于IOcm,振捣至混凝土不冒气泡、不下沉、表面开始泛浆为止。二衬仰拱混凝土浇筑后效果图见图5. 4o5. 4仰拱浇筑后效
8、果图8. 2. 9仰拱填充施工采用C20混凝土。浇筑前由专人检查仰拱内积水、杂物等,清理干净。模板采用钢模板，安装前由专人对模板进行打磨，检查合格后进行模板安装。 严格控制仰拱填充的标高，避免侵入道床范围。模板安装完毕且自检合格后, 经监理工程师检查验收合格，方可进入下道工序施工。仰拱填充混凝土拌制、运输、浇筑及振捣的要求同二衬仰拱混凝土施工。 仰拱填充混凝土浇筑后效果图见图5. 6。浇筑完成后及时进行养护，养护时间14天。为防止对仰拱填充混凝土造成损伤，24h后方可脱模。9. 劳动组织（1）劳动力组织方式：采用作业队组织模式。（2）施工人员结合施工方案、机械、人员组合、工期要求进行配置。表6
9、.1施工人员配备（单作业面）序号职务人数1作业队长1人2技术主管13安全员1人4质检员1人5测量员3人6清硝工4人7混凝土工8人8钢筋工12人9模板工6人10. 料要求（1）钢筋钢筋所使用的原材料品种、规格必须符合设计要求。钢筋材料进场前检验必须按批抽取试件做力学性能（屈服强度、抗拉强 度和伸长率）和工艺性能（冷弯）试验。（2）混凝土混凝土拌合物性能满足施工需要。（3）防水材料土工布、防水板、止水带型号、规格符合设计要求，进场前必须按批次 抽取试件检验。11. 备机具配置结合隧道开挖方法、工期要求进行合理配置，配套的生产能力为均衡施 工能力的1.215倍。表&1主要设备机具配备（单作业面）序号
10、设备机具名称型号数量1挖掘机PC1401台2出硝车25T2辆3大跨度履带式栈桥24m1台4钢筋调直机GT4-141台5钢筋弯曲机/1台6钢筋切割机LW-2501台7混凝土运输车8m33辆8插入式振捣棒/4个9.质量控制及检验9.1 质量控制（1）初支仰拱面清理人工配合机械将初支仰拱表面回填虚磴清理干净，在绑扎钢筋前采用高压风进行清扫。(2)二衬仰拱钢筋安装采用钢筋定位卡确保边墙两侧钢筋间距及保护层厚度，通过设置混凝土 垫块，确保二衬仰拱底板钢筋保护层厚度。(3)止水带安装边墙纵向施工缝的中埋式止水带采用定位卡固定，仰拱环向施工缝的背 贴式止水带采用钢模压住固定，中埋式止水带采用钢模夹住固定，止
11、水带均 要求沿施工缝居中顺直。(4)混凝土振捣、养护及成品保护采用插入式振捣棒分区段振捣，杜绝漏捣，保证混凝土密实。仰拱填充 初凝后开始洒水养护，养护14天。栈桥行走就位过程中在滚轮下垫钢板， 以保护仰拱填充面不被压坏。(5)仰拱填充标高及平整度仰拱填充模板安装完成后，测量组在填充端头模板上红油漆标示，采用 绷线的方式控制填充面标高及平整度。(6)严格质量控制，先由班组内部工序质量自检后，再由质检员进行 检查，检查合格后，最后由监理工程师验收合格方可进行下道工序施工。9. 2质量检验(1)钢筋安装和保护层厚度的允许偏差和检验方法符合下表：表9.1钢筋安装和保护层厚度质量检验标准表序号名 称允许
12、偏差 (mm)检验方法1双排钢筋的上 与下排钢筋间排钢筋 距15尺量两端、中间各1处2同一排中受 力钢筋水平间距拱部10边墙203分布钢筋间距20尺量连续3处4箍筋间距205钢筋保护层厚度+10 0尺量两端、中间各2处(2)模板安装允许偏差和检3表9. 2屈会方法必须符合下表的规定： 戛板安装质量检验标准表序号名称允许偏差 (mm)检验方法1基础轴线偏移15尺量每边不少于2处2模板表面平整度52m靠尺，不少于3处3相邻两模板表面高低差2尺量4底、顶面面程10测量，不少于6处(3)预埋件和预留孔洞的允许偏差和检验方法必须符合下表的规定:表9. 3预埋件和预留孔洞质量检验标准表序号项目允许偏差 (
13、mm)检验方法1预留孔洞中心位置10尺量尺寸+ 10, 0尺量不少于2处2预埋件中心位置5尺量(4)混凝土结构外形尺寸允许偏差和检验方法必须符合下表的规定:表9. 4混凝土结构外形尺寸质量检验标准表序号项目边墙(mm)拱部检验方法1平面位置10尺量2垂直度2尺量3高程30, 0水准测量4结构平整度15152m靠尺和塞尺(5)施工缝质量检验必须符合下表的规定：表9. 5施工缝质量质量检验标准表序号项目质量检验标准1止水条、止水带的外观质 量止水带的表面不得有开裂、缺胶和海绵状等影 响使用的缺陷。止水条表面不得有开裂、缺胶等 缺陷。2止水带的宽度和厚度不得有负偏差。3止水条的宽度、厚度和直 径符合
14、要求。4施工缝防水构造符合要求。5施工缝表面处理表面的浮浆和杂物清理干净。6止水带施工工艺要求止水带接头连接应采用热焊，不得叠接，接缝 平整、牢固，不得有裂口和脱胶现象。止水带安 装位置中心线位置应和施工缝中心重合，止水带 固定牢固、平直，不得有扭曲现象。7止水条施工工艺要求止水条不得受潮，安装前应进行检查。止水条 安装位置、接头连接应符合技术交底要求。10.安全及环保要求10.1 安全要求(1)液压栈桥移动行走时专人指挥，周边严禁站人。(2)液压栈桥周边必须挂警示标志保证机械车辆安全通行。(3)所有人员进入施工场地必须正确佩戴劳动防护用品。(4)施工用电必须电工操作，严禁工人私自接拉电线。(5)加强栈桥结构、制动、行走系统检查和维护，严格按照栈桥使用 维护说明书作业。(6)保证洞内照明充足和通风良好。10. 2环保要求(1)全面控制施工污染，减少污水、粉尘及噪声污染。(2)施工过程中应做到“
