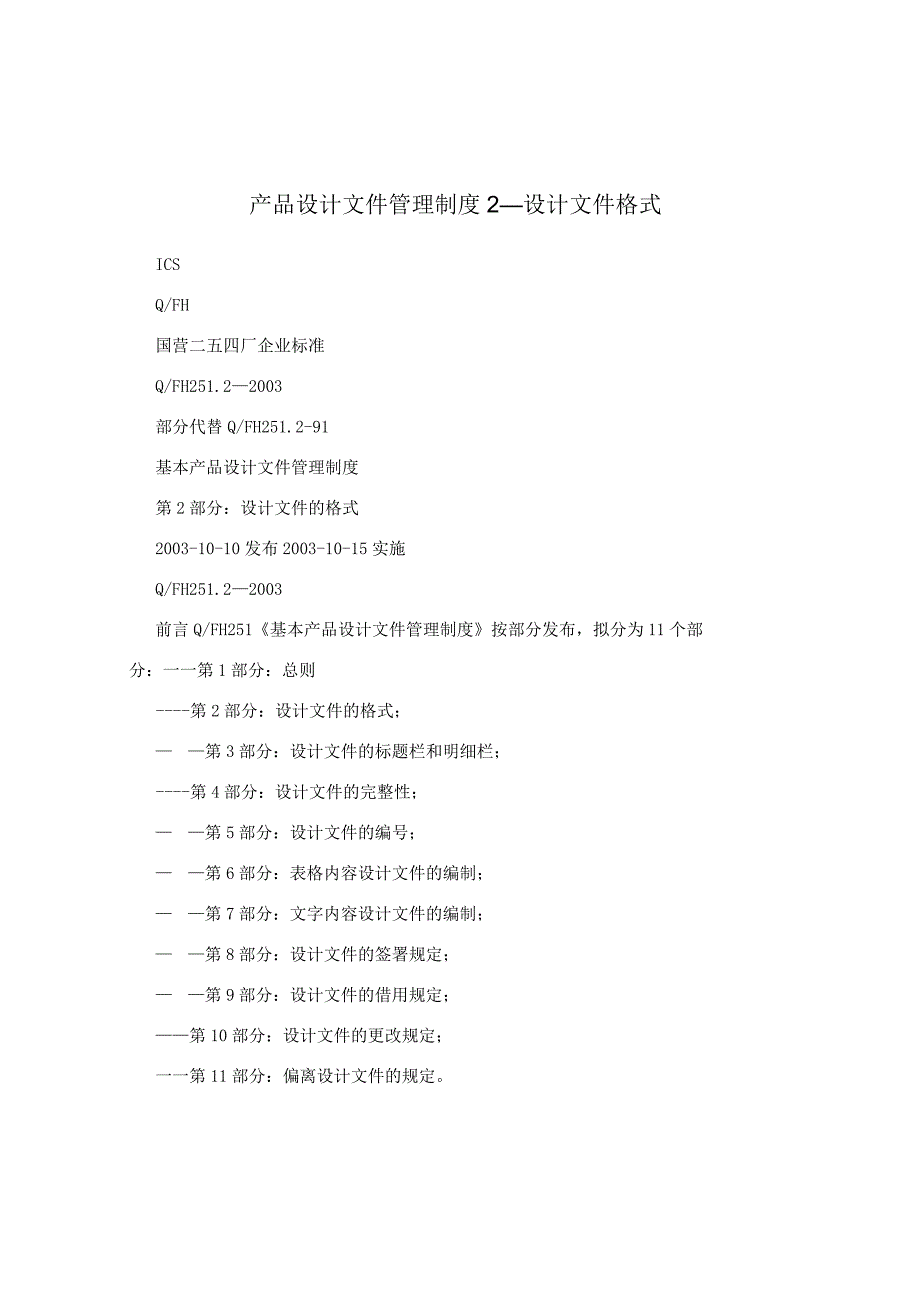

1、产品设计文件管理制度2设计文件格式ICSQ/FH国营二五四厂企业标准Q/FH251.22003部分代替Q/FH251.2-91基本产品设计文件管理制度第2部分：设计文件的格式2003-10-10发布2003-10-15实施Q/FH251.22003前言Q/FH251基本产品设计文件管理制度按部分发布，拟分为11个部分：一一第1部分：总则第2部分：设计文件的格式； 第3部分：设计文件的标题栏和明细栏；第4部分：设计文件的完整性； 第5部分：设计文件的编号； 第6部分：表格内容设计文件的编制； 第7部分：文字内容设计文件的编制； 第8部分：设计文件的签署规定； 第9部分：设计文件的借用规定；第10

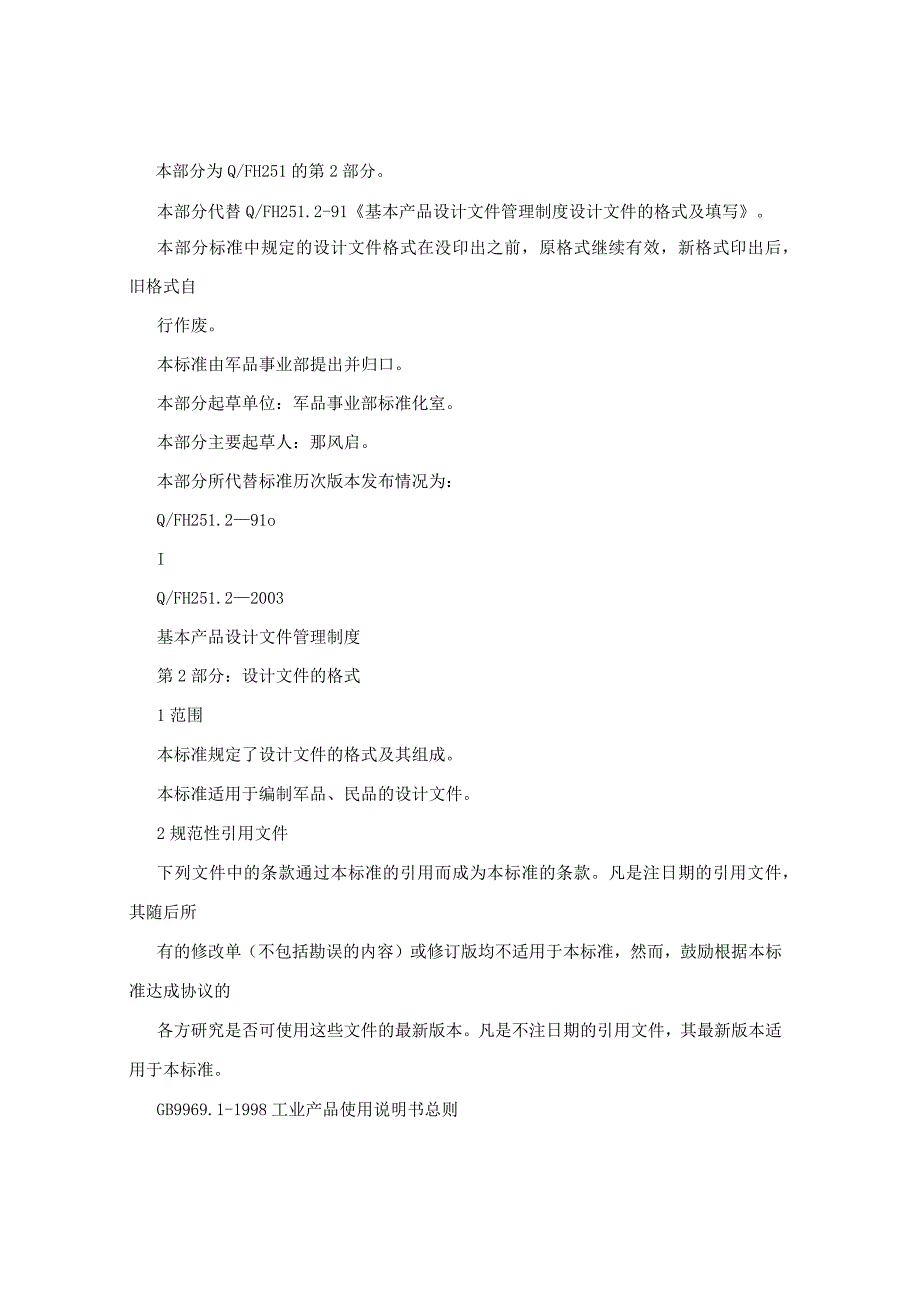

2、部分：设计文件的更改规定；一一第11部分：偏离设计文件的规定。本部分为Q/FH251的第2部分。本部分代替Q/FH251.2-91基本产品设计文件管理制度设计文件的格式及填写。本部分标准中规定的设计文件格式在没印出之前，原格式继续有效，新格式印出后，旧格式自行作废。本标准由军品事业部提出并归口。本部分起草单位：军品事业部标准化室。本部分主要起草人：那风启。本部分所代替标准历次版本发布情况为：Q/FH251.291oIQ/FH251.22003基本产品设计文件管理制度第2部分：设计文件的格式1范围本标准规定了设计文件的格式及其组成。本标准适用于编制军品、民品的设计文件。2规范性引用文件下列文件中

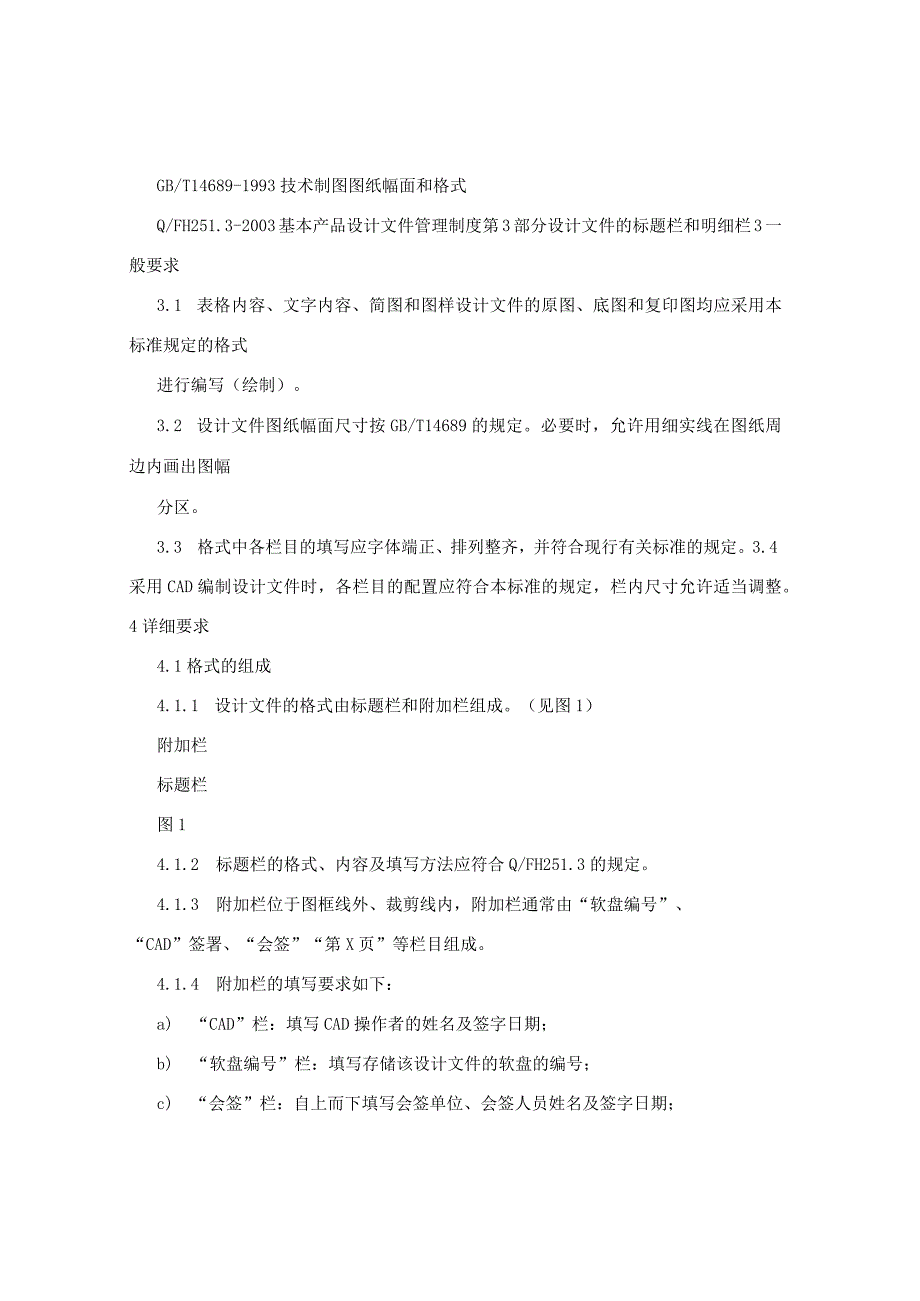

3、的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB9969.1-1998工业产品使用说明书总则GB/T14689-1993技术制图图纸幅面和格式Q/FH251.3-2003基本产品设计文件管理制度第3部分设计文件的标题栏和明细栏3一般要求3.1 表格内容、文字内容、简图和图样设计文件的原图、底图和复印图均应采用本标准规定的格式进行编写（绘制）。3.2 设计文件图纸幅面尺寸按GB/T14689的规定。
4、必要时，允许用细实线在图纸周边内画出图幅分区。3.3 格式中各栏目的填写应字体端正、排列整齐，并符合现行有关标准的规定。3.4采用CAD编制设计文件时，各栏目的配置应符合本标准的规定，栏内尺寸允许适当调整。4详细要求4.1格式的组成4.1.1 设计文件的格式由标题栏和附加栏组成。（见图1）附加栏标题栏图14.1.2 标题栏的格式、内容及填写方法应符合Q/FH251.3的规定。4.1.3 附加栏位于图框线外、裁剪线内，附加栏通常由“软盘编号”、“CAD”签署、“会签”“第X页”等栏目组成。4.1.4 附加栏的填写要求如下：a) “CAD”栏：填写CAD操作者的姓名及签字日期；b) “软盘编号”栏
5、：填写存储该设计文件的软盘的编号；c) “会签”栏：自上而下填写会签单位、会签人员姓名及签字日期；1Q/FH251.22003d) “第X页”栏：根据需要填写每页设计文件在本套设计文件中所在的页次。定型前的设计文件此栏可不填写。e) “描图”“描校”栏：填写描图、描校者的姓名和签字口期。5设计文件的格式设计文件所使用的格式种类件表Io序号幅面适用的设计文件名称格式编号备注1根据需要选择零件图、部件图、组件图、总图、外形图、电路Q/FHG7.307图样2GB/T14689规定图、接线图、包装图及其他设计图样Q/FHG-7.3-08的幅面3A4表格内容、文字内容设计文件Q/FHG7.309封面4A
6、4技术条件、使用说明书、细则、大纲、计算文件Q/FHG7.310里页及其他文字内容的设计文件5 A4产品明细表、标准件、外购件明细表、借用件明Q/FHG7.311里页细表6 A4设计文件汇总表、关键件、重要件汇总表、备附Q/FHG7.312里页件及工具汇总表(空格栏根据需要自定)7 A4元件表Q/FHG7.3138A4接线表Q/FHG7.3149A4装箱单Q/FHG7.31510A4外购件入厂检验明细表Q/FHG7.31611A4更改单Q/FHG7.31712A4更改单Q/FHG7.31813A4技术通知单Q/FHG7.3-1914A4使用说明书执行GB9969.1中的规定注：（1）随机出厂的设计文件（如I：产品使用说明书、产品证明书）可根据需要按有关标准自行设计文件格式，但归档的一份必须有责任签署。（2）装箱单幅面可根据产晶装箱内容的多少选择A5的幅面。2
