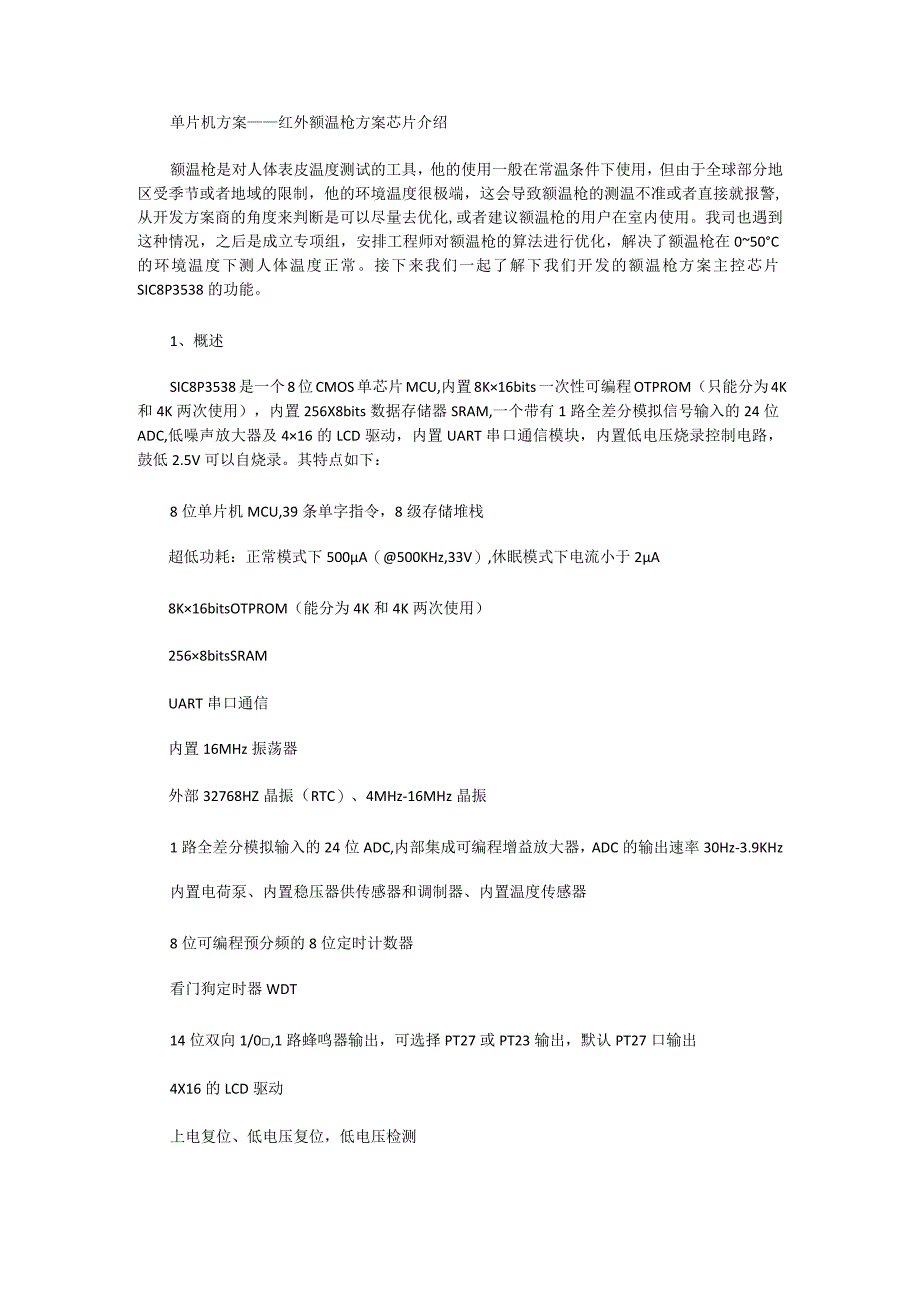

1、单片机方案红外额温枪方案芯片介绍额温枪是对人体表皮温度测试的工具，他的使用一般在常温条件下使用，但由于全球部分地区受季节或者地域的限制，他的环境温度很极端，这会导致额温枪的测温不准或者直接就报警,从开发方案商的角度来判断是可以尽量去优化,或者建议额温枪的用户在室内使用。我司也遇到这种情况，之后是成立专项组，安排工程师对额温枪的算法进行优化，解决了额温枪在050C的环境温度下测人体温度正常。接下来我们一起了解下我们开发的额温枪方案主控芯片SIC8P3538的功能。1、概述SIC8P3538是一个8位CMOS单芯片MCU,内置8K16bits一次性可编程OTPROM（只能分为4K和4K两次使用），

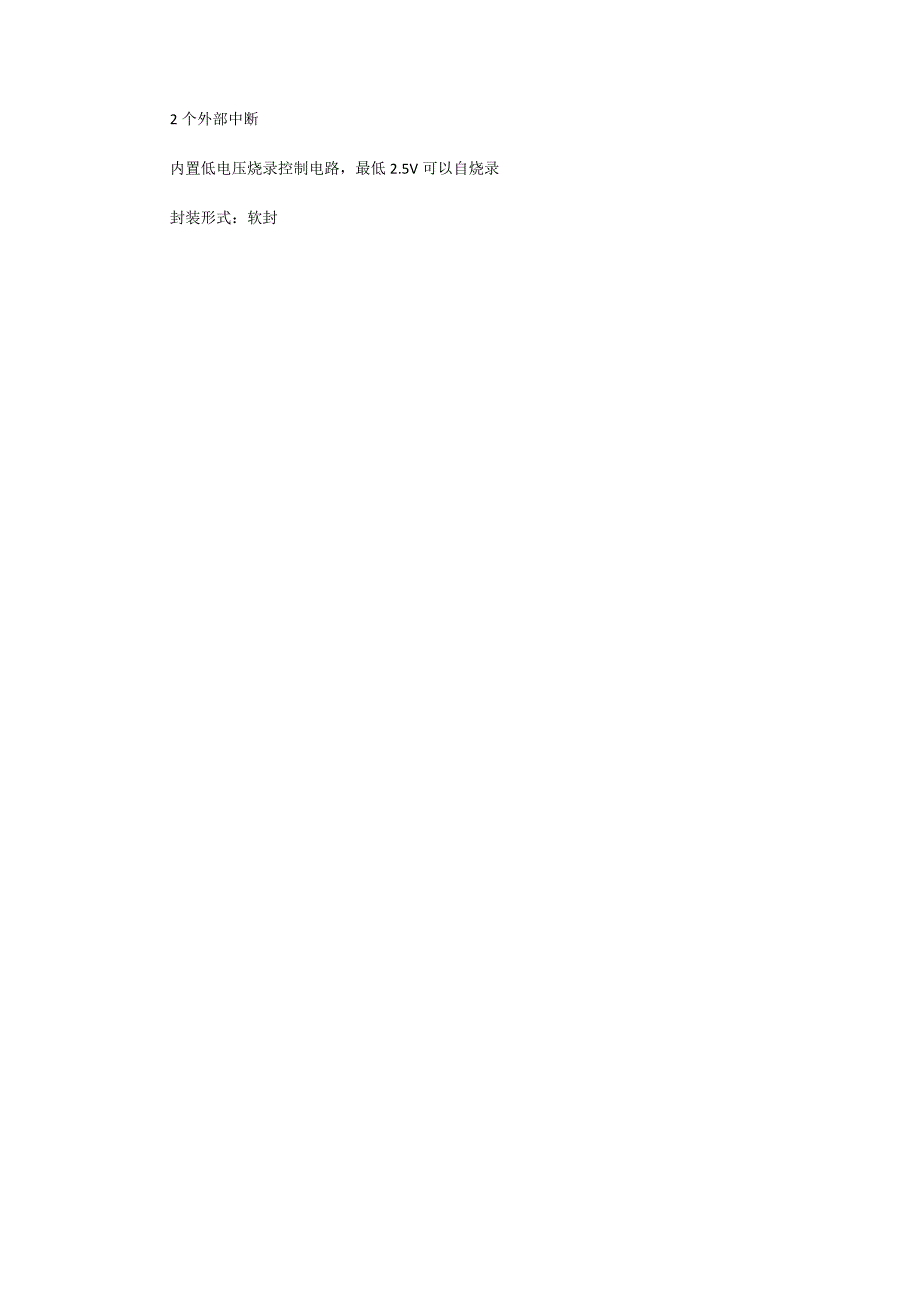

2、内置256X8bits数据存储器SRAM,一个带有1路全差分模拟信号输入的24位ADC,低噪声放大器及416的LCD驱动，内置UART串口通信模块，内置低电压烧录控制电路，鼓低2.5V可以自烧录。其特点如下：8位单片机MCU,39条单字指令，8级存储堆栈超低功耗：正常模式下500A（500KHz,33V）,休眠模式下电流小于2A8K16bitsOTPROM（能分为4K和4K两次使用）2568bitsSRAMUART串口通信内置16MHz振荡器外部32768HZ晶振（RTC）、4MHz-16MHz晶振1路全差分模拟输入的24位ADC,内部集成可编程增益放大器，ADC的输出速率30Hz-3.9KHz内置电荷泵、内置稳压器供传感器和调制器、内置温度传感器8位可编程预分频的8位定时计数器看门狗定时器WDT14位双向1/0,1路蜂鸣器输出，可选择PT27或PT23输出，默认PT27口输出4X16的LCD驱动上电复位、低电压复位，低电压检测2个外部中断内置低电压烧录控制电路，最低2.5V可以自烧录封装形式：软封
