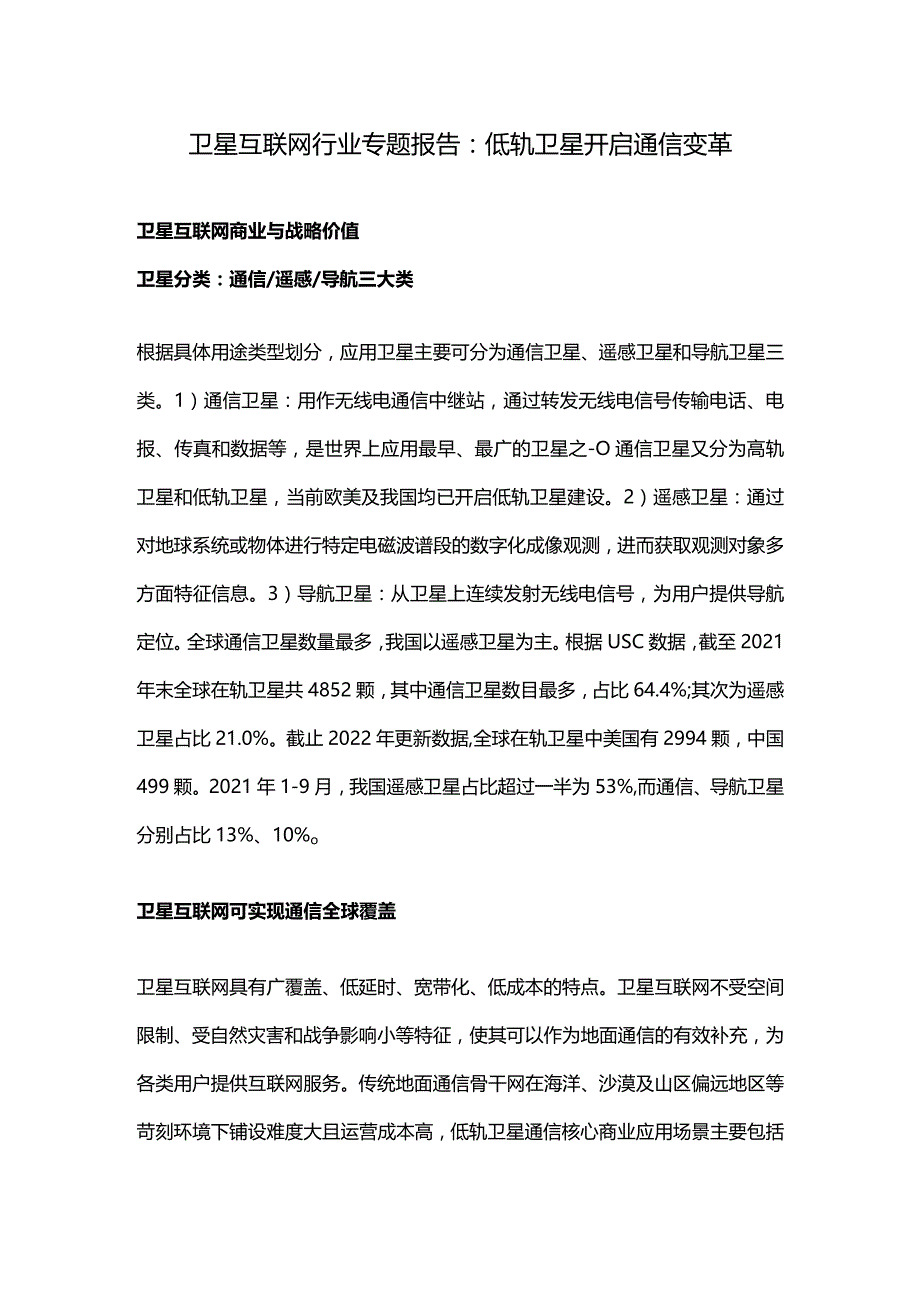

1、卫星互联网行业专题报告:低轨卫星开启通信变革卫星互联网商业与战略价值卫星分类:通信/遥感/导航三大类根据具体用途类型划分,应用卫星主要可分为通信卫星、遥感卫星和导航卫星三类。1)通信卫星:用作无线电通信中继站,通过转发无线电信号传输电话、电报、传真和数据等,是世界上应用最早、最广的卫星之-O通信卫星又分为高轨卫星和低轨卫星,当前欧美及我国均已开启低轨卫星建设。2)遥感卫星:通过对地球系统或物体进行特定电磁波谱段的数字化成像观测,进而获取观测对象多方面特征信息。3)导航卫星:从卫星上连续发射无线电信号,为用户提供导航定位。全球通信卫星数量最多,我国以遥感卫星为主。根据USC数据,截至2021年末
2、全球在轨卫星共4852颗,其中通信卫星数目最多,占比64.4%;其次为遥感卫星占比21.0%。截止2022年更新数据,全球在轨卫星中美国有2994颗,中国499颗。2021年1-9月,我国遥感卫星占比超过一半为53%,而通信、导航卫星分别占比13%、10%o卫星互联网可实现通信全球覆盖卫星互联网具有广覆盖、低延时、宽带化、低成本的特点。卫星互联网不受空间限制、受自然灾害和战争影响小等特征,使其可以作为地面通信的有效补充,为各类用户提供互联网服务。传统地面通信骨干网在海洋、沙漠及山区偏远地区等苛刻环境下铺设难度大且运营成本高,低轨卫星通信核心商业应用场景主要包括偏远地区通信、海洋作业及科考宽带、

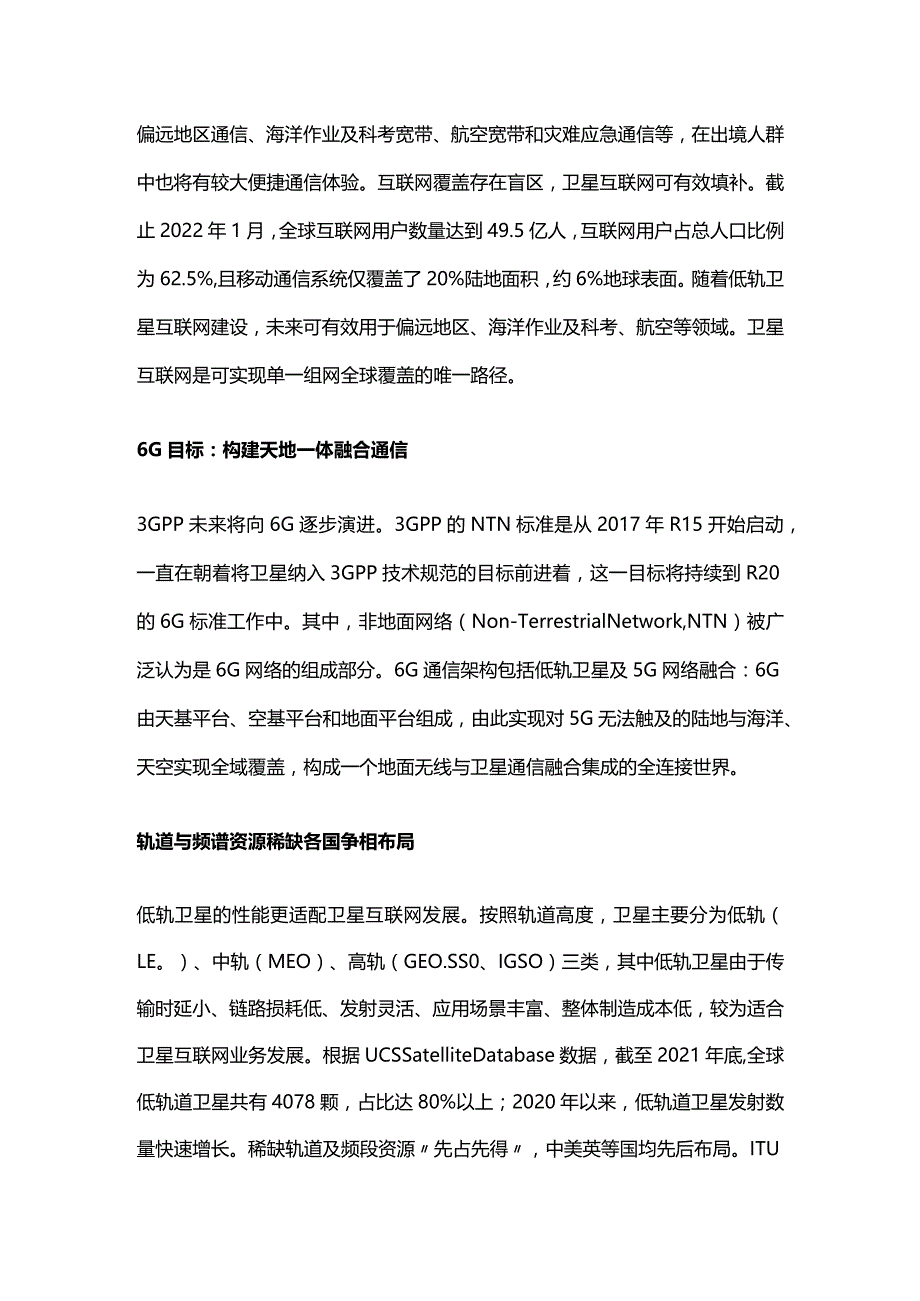

3、航空宽带和灾难应急通信等,在出境人群中也将有较大便捷通信体验。互联网覆盖存在盲区,卫星互联网可有效填补。截止2022年1月,全球互联网用户数量达到49.5亿人,互联网用户占总人口比例为62.5%,且移动通信系统仅覆盖了20%陆地面积,约6%地球表面。随着低轨卫星互联网建设,未来可有效用于偏远地区、海洋作业及科考、航空等领域。卫星互联网是可实现单一组网全球覆盖的唯一路径。6G目标:构建天地一体融合通信3GPP未来将向6G逐步演进。3GPP的NTN标准是从2017年R15开始启动,一直在朝着将卫星纳入3GPP技术规范的目标前进着,这一目标将持续到R20的6G标准工作中。其中,非地面网络(Non-T
4、errestrialNetwork,NTN)被广泛认为是6G网络的组成部分。6G通信架构包括低轨卫星及5G网络融合:6G由天基平台、空基平台和地面平台组成,由此实现对5G无法触及的陆地与海洋、天空实现全域覆盖,构成一个地面无线与卫星通信融合集成的全连接世界。轨道与频谱资源稀缺各国争相布局低轨卫星的性能更适配卫星互联网发展。按照轨道高度,卫星主要分为低轨(LE。)、中轨(MEO)、高轨(GEO.SS0、IGSO)三类,其中低轨卫星由于传输时延小、链路损耗低、发射灵活、应用场景丰富、整体制造成本低,较为适合卫星互联网业务发展。根据UCSSatelliteDatabase数据,截至2021年底,全球

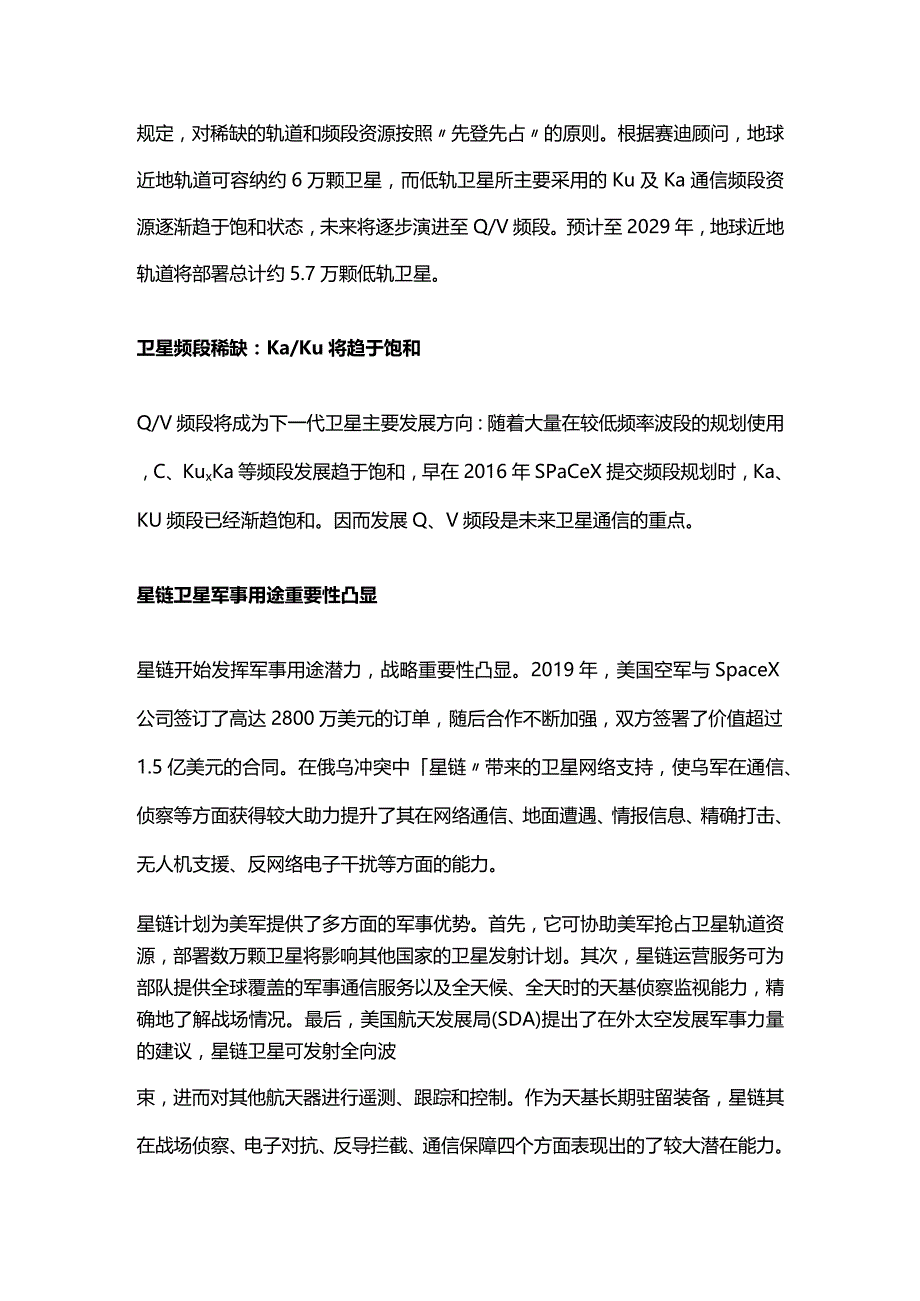

5、低轨道卫星共有4078颗,占比达80%以上;2020年以来,低轨道卫星发射数量快速增长。稀缺轨道及频段资源先占先得,中美英等国均先后布局。ITU规定,对稀缺的轨道和频段资源按照先登先占的原则。根据赛迪顾问,地球近地轨道可容纳约6万颗卫星,而低轨卫星所主要采用的Ku及Ka通信频段资源逐渐趋于饱和状态,未来将逐步演进至Q/V频段。预计至2029年,地球近地轨道将部署总计约5.7万颗低轨卫星。卫星频段稀缺:Ka/Ku将趋于饱和Q/V频段将成为下一代卫星主要发展方向:随着大量在较低频率波段的规划使用,C、KuxKa等频段发展趋于饱和,早在2016年SPaCeX提交频段规划时,Ka、KU频段已经渐趋饱和
6、。因而发展Q、V频段是未来卫星通信的重点。星链卫星军事用途重要性凸显星链开始发挥军事用途潜力,战略重要性凸显。2019年,美国空军与SpaceX公司签订了高达2800万美元的订单,随后合作不断加强,双方签署了价值超过1.5亿美元的合同。在俄乌冲突中星链带来的卫星网络支持,使乌军在通信、侦察等方面获得较大助力提升了其在网络通信、地面遭遇、情报信息、精确打击、无人机支援、反网络电子干扰等方面的能力。星链计划为美军提供了多方面的军事优势。首先,它可协助美军抢占卫星轨道资源,部署数万颗卫星将影响其他国家的卫星发射计划。其次,星链运营服务可为部队提供全球覆盖的军事通信服务以及全天候、全天时的天基侦察监视
7、能力,精确地了解战场情况。最后,美国航天发展局(SDA)提出了在外太空发展军事力量的建议,星链卫星可发射全向波束,进而对其他航天器进行遥测、跟踪和控制。作为天基长期驻留装备,星链其在战场侦察、电子对抗、反导拦截、通信保障四个方面表现出的了较大潜在能力。Starlink等海外低轨星座启示Starlink引领全球低轨卫星建设星链已开启规模发射低轨卫星计划,且版本逐步迭代。SPaCeX于2015年提出StarIink计戈U,2019年5月23日猎鹰9火箭发射首批60颗卫星,申请星座总规模约4.2万颗,原规划一代星链部署LEO卫星4408颗,VLEO卫星7518颗,二代星链约3万颗。其中,二代星链较于
8、一代星链增加了激光星间链路。星链版本在逐步技术迭代。星链已发展出试验星(TintinA/B)、Vo.9、V1.0xV1.5和V2.0,共计5个版本星链卫星。其中,V0.9、VLO和V1.5用于一代星链星座,V2.0用于二代星链星座。23年初首批V2MINI版本发射,采用氮电推系统,拥有效率更高的天线阵列,使用7186千兆赫无线电频率(E频段),容量为一代的4倍,可为用户提供高速上网服务。星链是全球首个成功开启卫星互联网大规模建设的企业。Starlink星链已实现现金流平衡Starlink可提供多种用途付费版商业模式。星链用户终端是一个相控阵碟形天线,它与Wi-Fi路由器一起工作,以无线方式连接
9、到设备能提供50-250Mbps下行速率、10-20MbPS上行速率及延迟在20-40ms内的宽带接入服务。月租方面:可提供包括住宅、商用、房车、以及海事四个版本付费模式。星链宣布已实现现金流平衡:2023年9月,Starlink宣布已覆盖全球七大洲、60多个国家和更多市场,连接了超过200万活跃客户,预计在今年底用户数将升至350万-400万。2023年11月,马斯克宣布,其领导的SPaCeX旗下的星链项目已实现现金流平衡。SpaceX优势:低成本发射与造星能力卫星制造及发射环节构筑星链成本优势。StarIink单颗卫星造价约50万美元,主要通过使用减少零部件、简化优化设计,部分采用消费级元
10、器件,规模化生产降低制造成本,并通过一箭多星和可重复使用技术减少发射成本。SpaceX公司建立了自己的卫星制造流水线,2020年7月份提交给美国联邦通信委员会的报告中,位于西雅图的雷德蒙德制造厂每月至少生产120颗星链卫星,另外德州奥斯汀也在建设一座崭新星链制造基地。星链通过缩短发射间隔,加快部署节奏。23年11月初,SPaCeX发射了第119批星链卫星,星链发射总数目达到了5399颗,平均每3.92天完成一次,马斯克表示预计接下来3个月每月发射10次以上,到2024年频率将提高至每月12次,全年发射次数达到144次。星链将推出直连手机业务星链官网推出StaHinkDireCttoCeIl(星
11、链直连手机)业务。2023年10月,手机直连卫星于星网官网推出,预计2024年实现短信发送,2025年实现语音通话和上网(Data),同年分阶段实现IOT(物联网)。直连手机的卫星最初将在猎鹰9上发射,此后是星舰。在轨卫星将立即通过星间激光链路接入星座,以提供全球覆盖。初期支持的运营商:T-MOBlLE(美国)、OPTUS(澳大利亚)、ROGERS(加拿大)、ONENZ(新西兰)、KDDI(日本)、SALT(I)o卫星直连、星地一体化融合4G/5G宽带通信可行性得到验证:ASTSpaceMobiIe公司成功研发出一颗装备有64平方米相控阵天线的试验星,名为蓝行者3号(BIueWaIker3)。今年4月,AST用普通的GalaxyS22手机成功地与其试验星通话,实现通信速度可以达到IOMbPs。卫星互联网产业结构分析卫星互联网产业链结构
