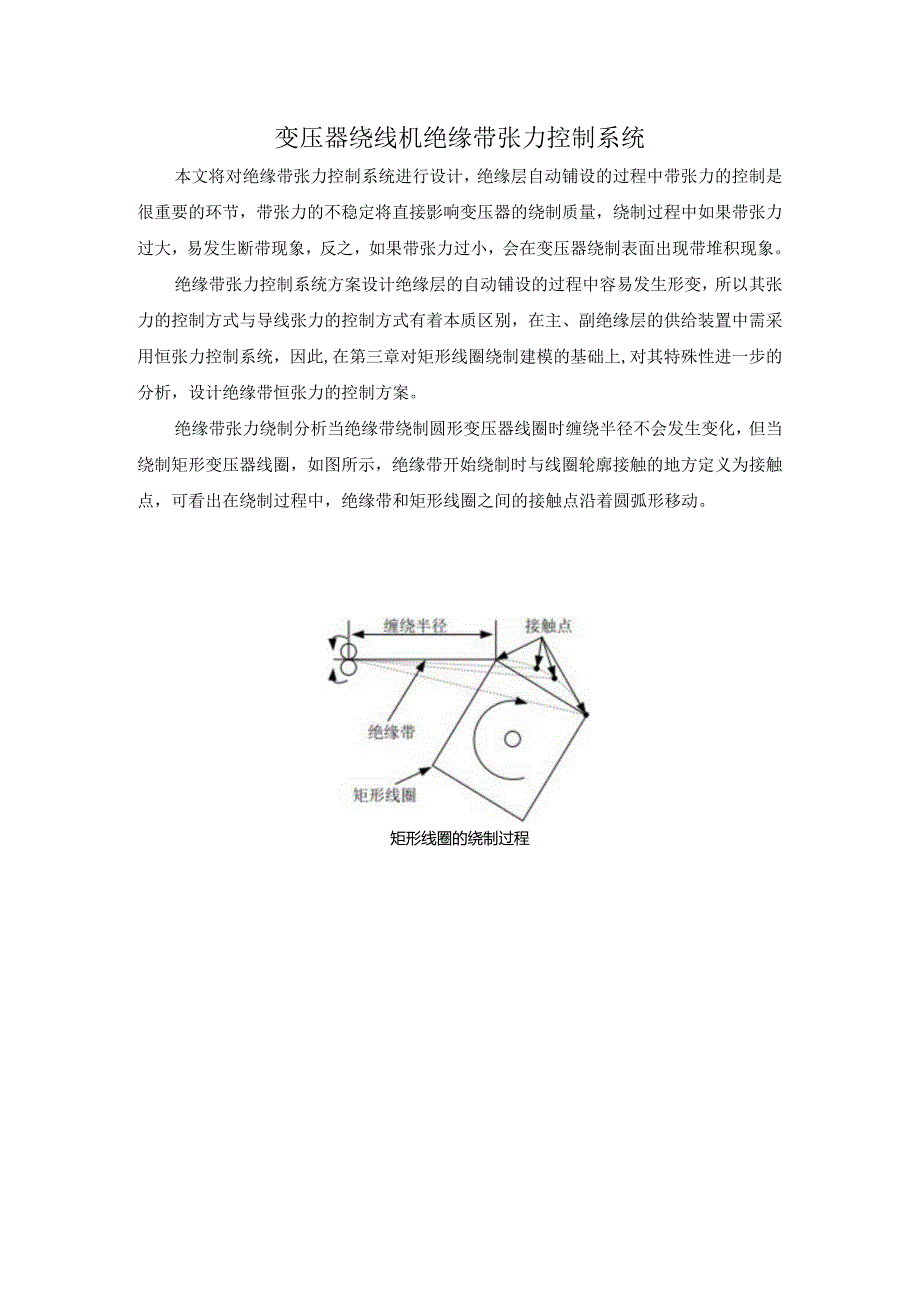

变压器绕线机绝缘带张力控制系统本文将对绝缘带张力控制系统进行设计，绝缘层自动铺设的过程中带张力的控制是很重要的环节，带张力的不稳定将直接影响变压器的绕制质量，绕制过程中如果带张力过大，易发生断带现象，反之，如果带张力过小，会在变压器绕制表面出现带堆积现象。绝缘带张力控制系统方案设计绝缘层的自动铺设的过程中容易发生形变，所以其张力的控制方式与导线张力的控制方式有着本质区别，在主、副绝缘层的供给装置中需采用恒张力控制系统，因此,在第三章对矩形线圈绕制建模的基础上,对其特殊性进一步的分析，设计绝缘带恒张力的控制方案。绝缘带张力绕制分析当绝缘带绕制圆形变压器线圈时缠绕半径不会发生变化，但当绕制矩形变压器线圈，如图所示，绝缘带开始绕制时与线圈轮廓接触的地方定义为接触点，可看出在绕制过程中，绝缘带和矩形线圈之间的接触点沿着圆弧形移动。矩形线圈的绕制过程
