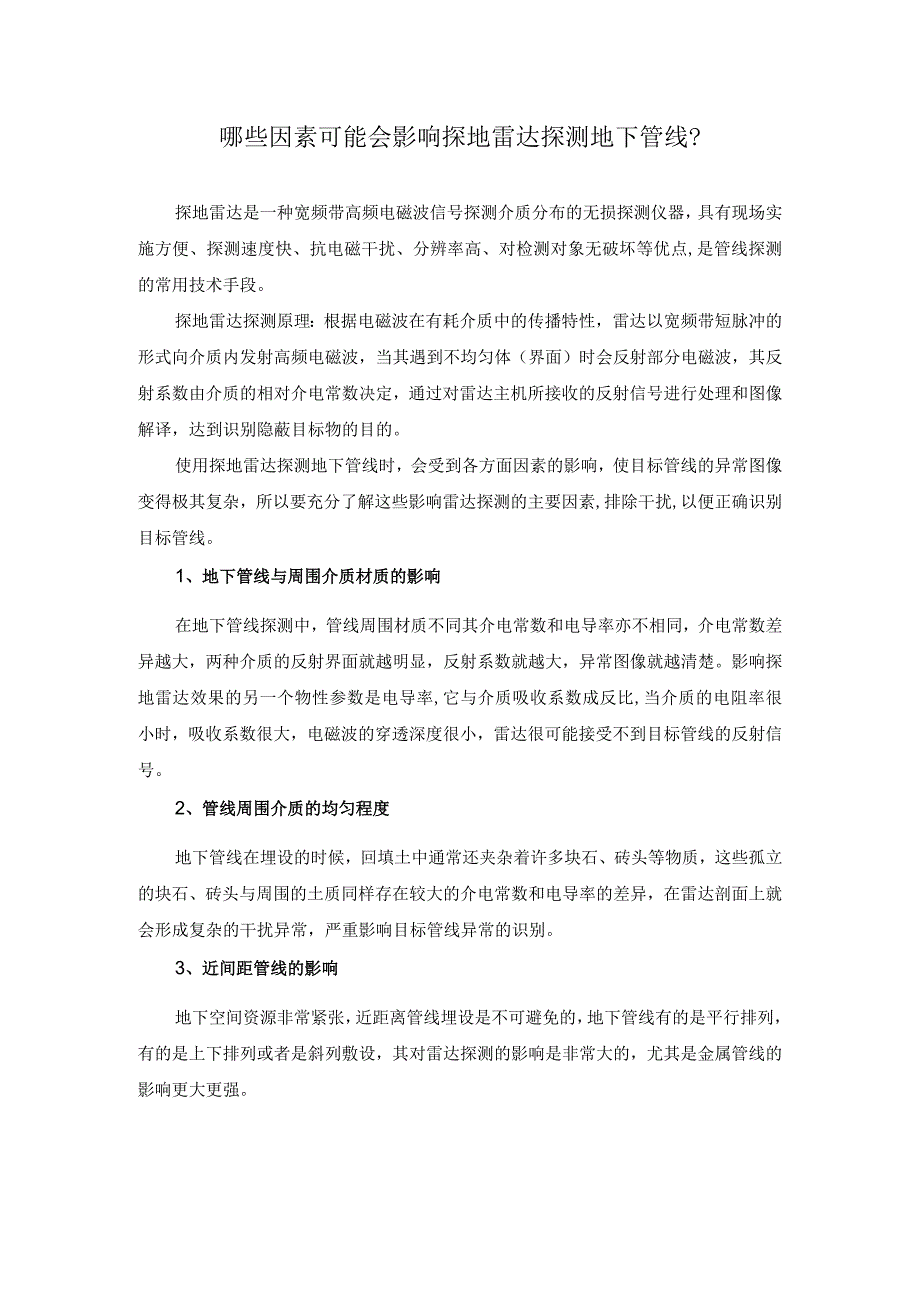

哪些因素可能会影响探地雷达探测地下管线?.docx_第1页
第1页 / 共2页

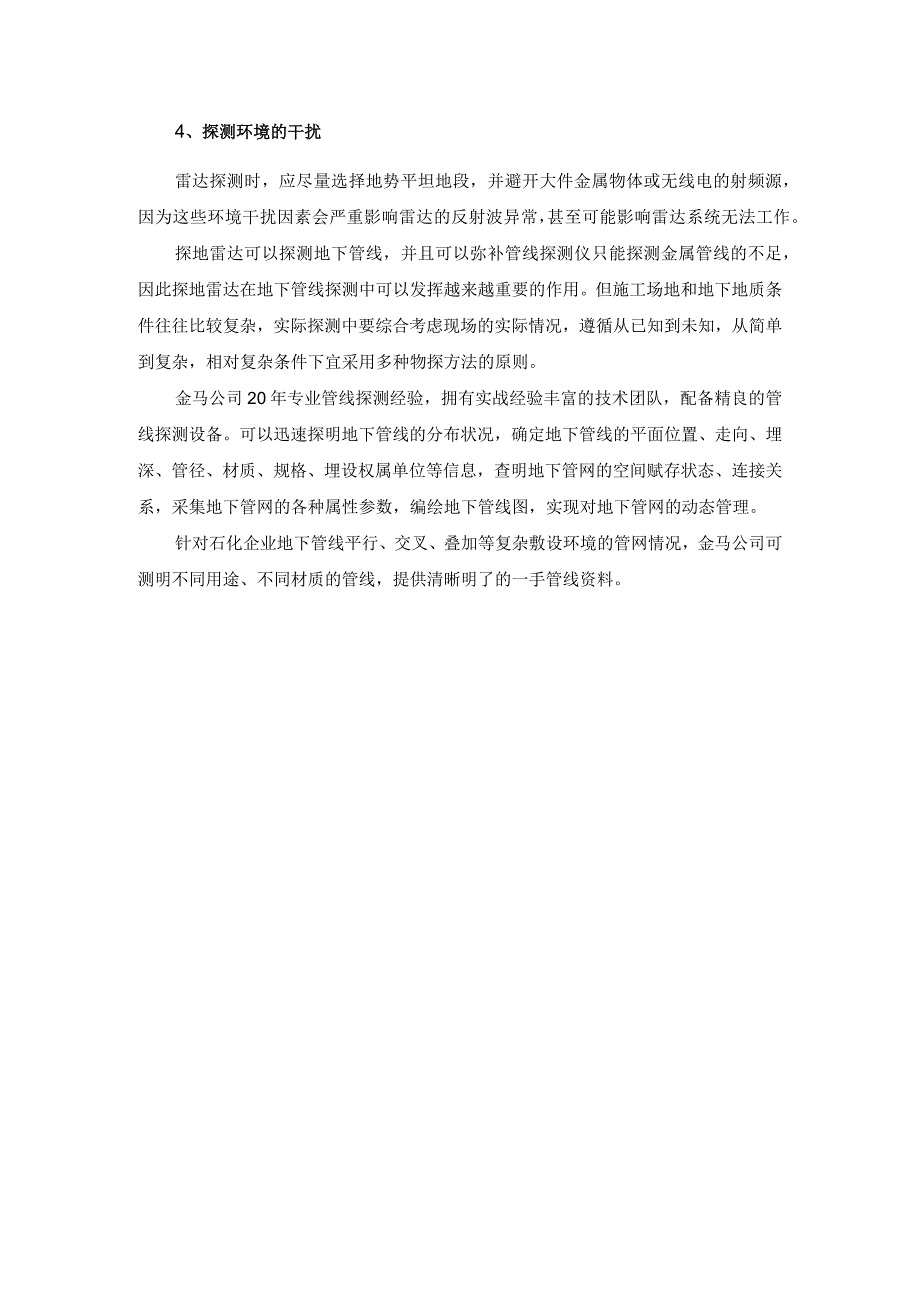

哪些因素可能会影响探地雷达探测地下管线?.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《哪些因素可能会影响探地雷达探测地下管线?.docx》由会员分享,可在线阅读,更多相关《哪些因素可能会影响探地雷达探测地下管线?.docx(2页珍藏版)》请在第壹文秘上搜索。

1、哪些因素可能会影响探地雷达探测地下管线?探地雷达是一种宽频带高频电磁波信号探测介质分布的无损探测仪器,具有现场实施方便、探测速度快、抗电磁干扰、分辨率高、对检测对象无破坏等优点,是管线探测的常用技术手段。探地雷达探测原理:根据电磁波在有耗介质中的传播特性,雷达以宽频带短脉冲的形式向介质内发射高频电磁波,当其遇到不均匀体(界面)时会反射部分电磁波,其反射系数由介质的相对介电常数决定,通过对雷达主机所接收的反射信号进行处理和图像解译,达到识别隐蔽目标物的目的。使用探地雷达探测地下管线时,会受到各方面因素的影响,使目标管线的异常图像变得极其复杂,所以要充分了解这些影响雷达探测的主要因素,排除干扰,以

2、便正确识别目标管线。1、地下管线与周围介质材质的影响在地下管线探测中,管线周围材质不同其介电常数和电导率亦不相同,介电常数差异越大,两种介质的反射界面就越明显,反射系数就越大,异常图像就越清楚。影响探地雷达效果的另一个物性参数是电导率,它与介质吸收系数成反比,当介质的电阻率很小时,吸收系数很大,电磁波的穿透深度很小,雷达很可能接受不到目标管线的反射信号。2、管线周围介质的均匀程度地下管线在埋设的时候,回填土中通常还夹杂着许多块石、砖头等物质,这些孤立的块石、砖头与周围的土质同样存在较大的介电常数和电导率的差异,在雷达剖面上就会形成复杂的干扰异常,严重影响目标管线异常的识别。3、近间距管线的影响

3、地下空间资源非常紧张,近距离管线埋设是不可避免的,地下管线有的是平行排列,有的是上下排列或者是斜列敷设,其对雷达探测的影响是非常大的,尤其是金属管线的影响更大更强。4、探测环境的干扰雷达探测时,应尽量选择地势平坦地段,并避开大件金属物体或无线电的射频源,因为这些环境干扰因素会严重影响雷达的反射波异常,甚至可能影响雷达系统无法工作。探地雷达可以探测地下管线,并且可以弥补管线探测仪只能探测金属管线的不足,因此探地雷达在地下管线探测中可以发挥越来越重要的作用。但施工场地和地下地质条件往往比较复杂,实际探测中要综合考虑现场的实际情况,遵循从已知到未知,从简单到复杂,相对复杂条件下宜采用多种物探方法的原则。金马公司20年专业管线探测经验,拥有实战经验丰富的技术团队,配备精良的管线探测设备。可以迅速探明地下管线的分布状况,确定地下管线的平面位置、走向、埋深、管径、材质、规格、埋设权属单位等信息,查明地下管网的空间赋存状态、连接关系,采集地下管网的各种属性参数,编绘地下管线图,实现对地下管网的动态管理。针对石化企业地下管线平行、交叉、叠加等复杂敷设环境的管网情况,金马公司可测明不同用途、不同材质的管线,提供清晰明了的一手管线资料。
