《土木工程毕业论文.docx》由会员分享，可在线阅读，更多相关《土木工程毕业论文.docx（23页珍藏版）》请在第壹文秘上搜索。

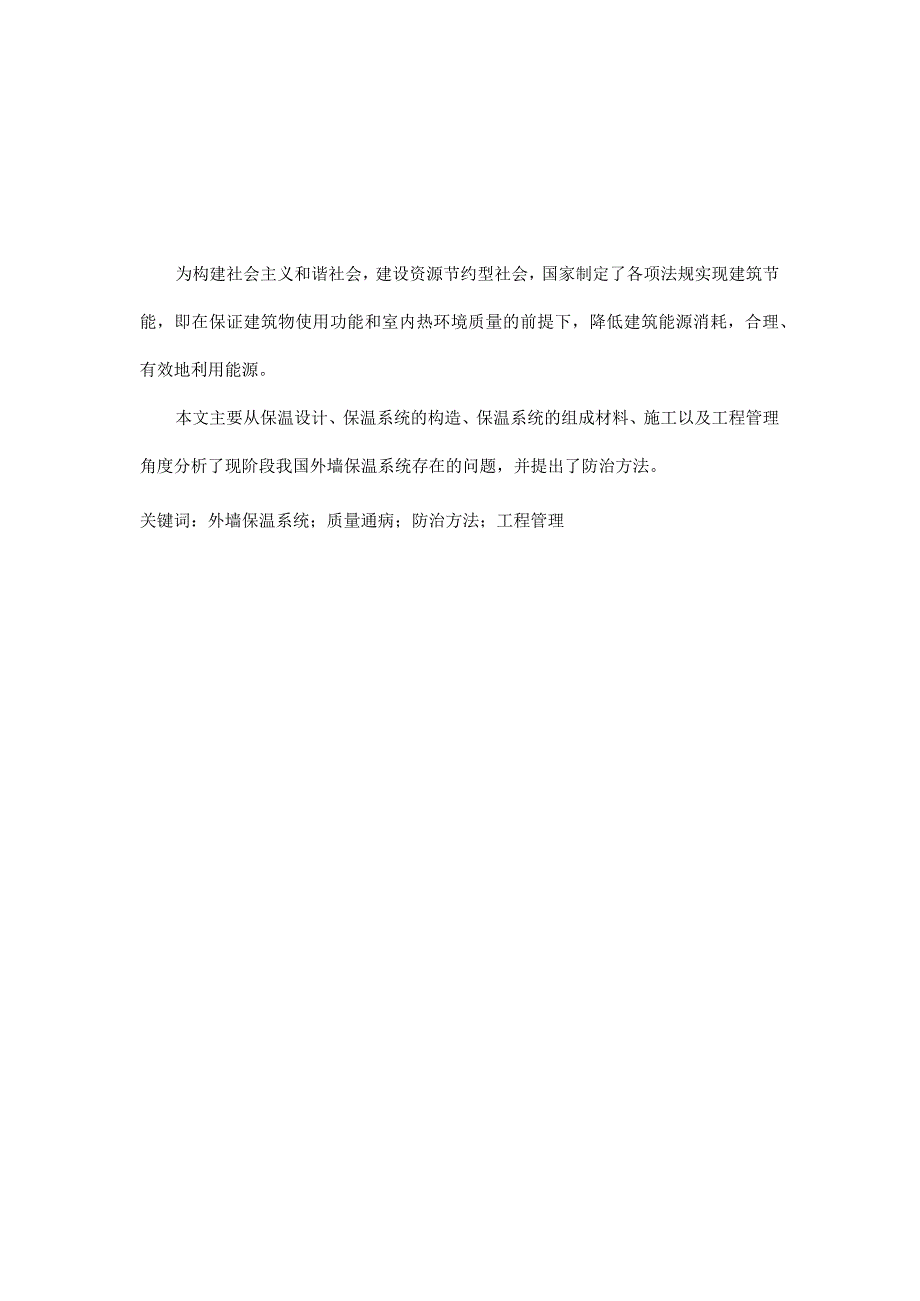

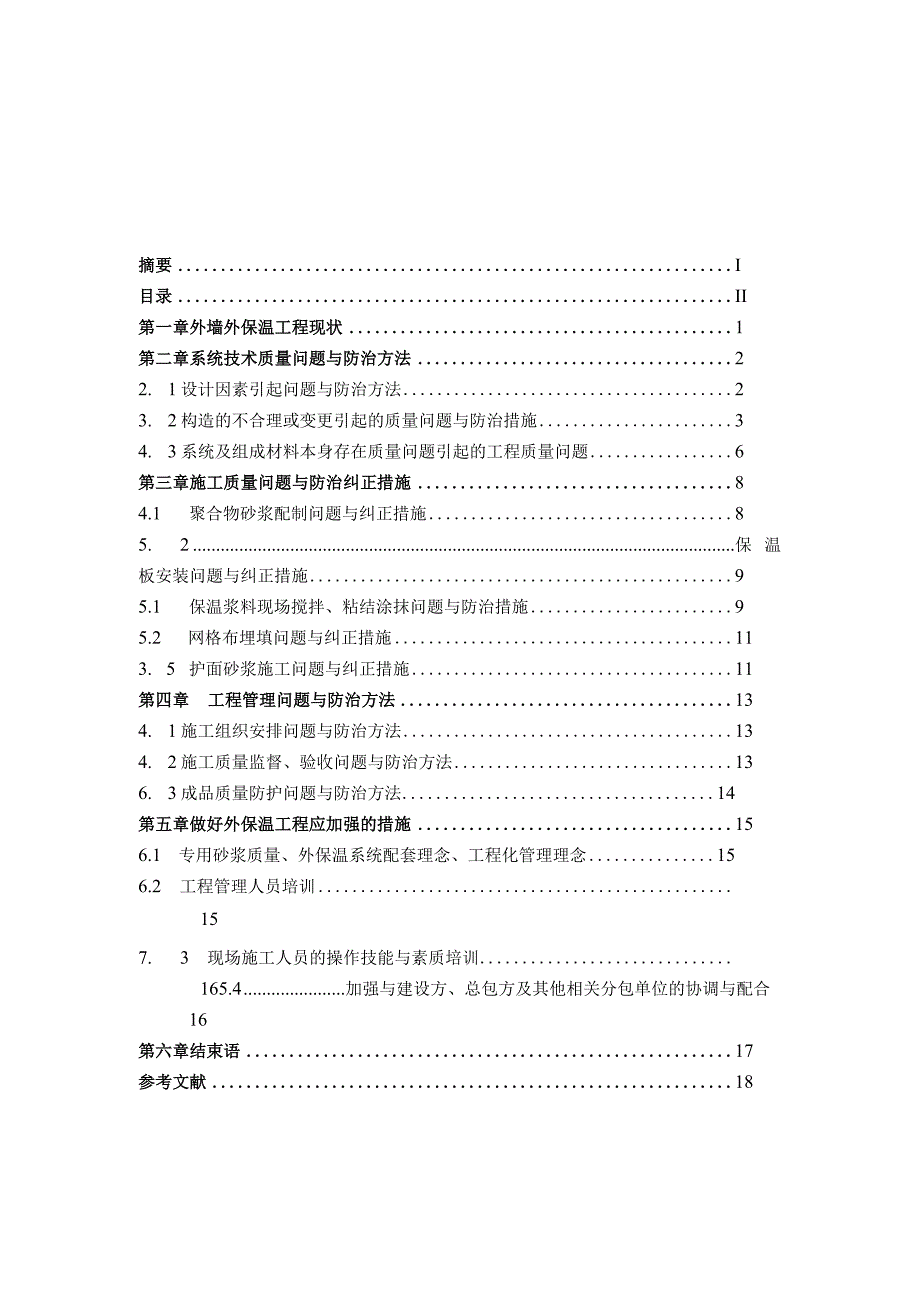

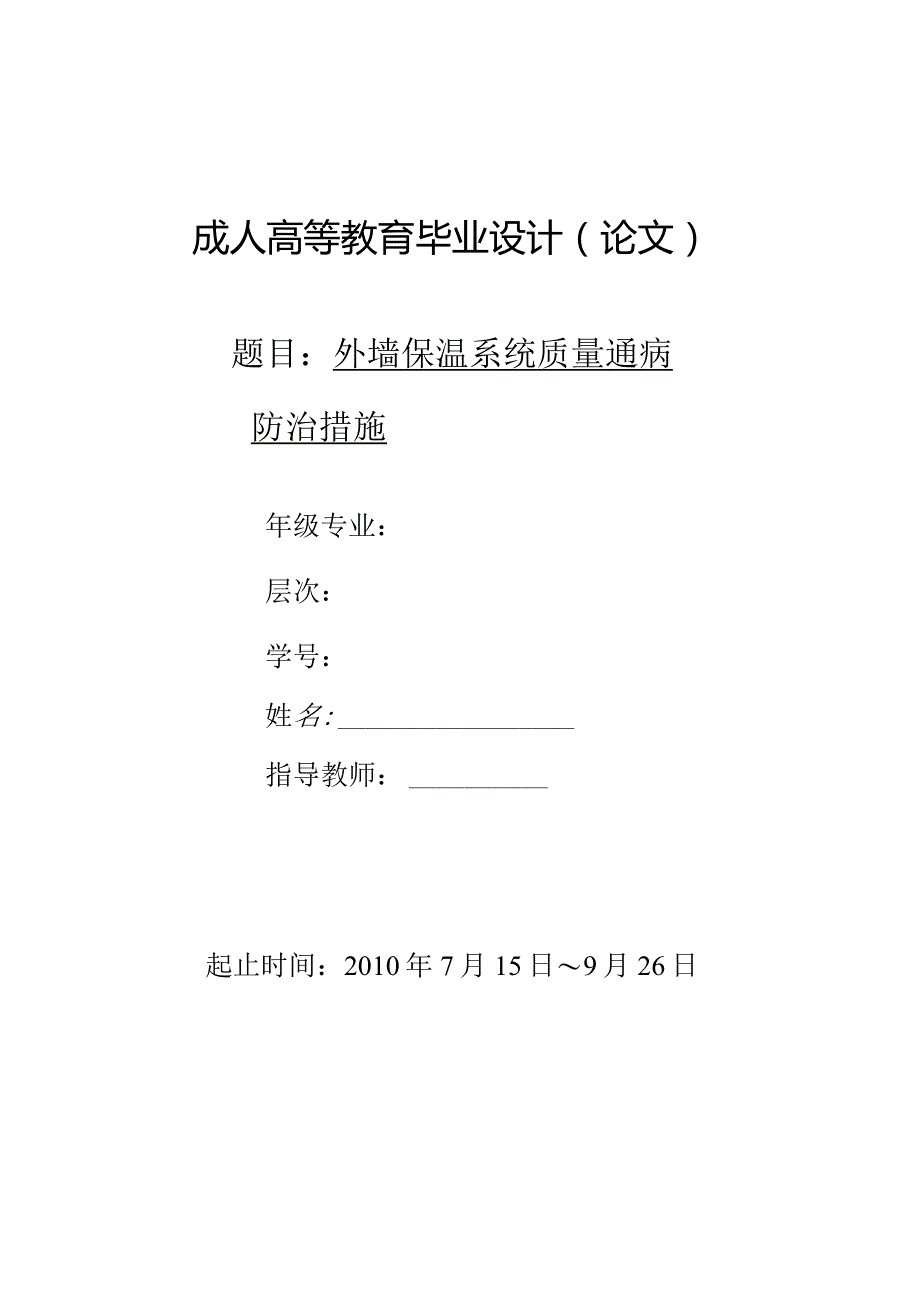

1、成人高等教育毕业设计（论文）题目：外墙保温系统质量通病防治措施年级专业：层次：学号：姓名:指导教师：起止时间：2010年7月15日9月26日为构建社会主义和谐社会，建设资源节约型社会，国家制定了各项法规实现建筑节能，即在保证建筑物使用功能和室内热环境质量的前提下，降低建筑能源消耗，合理、有效地利用能源。本文主要从保温设计、保温系统的构造、保温系统的组成材料、施工以及工程管理角度分析了现阶段我国外墙保温系统存在的问题，并提出了防治方法。关键词：外墙保温系统；质量通病；防治方法；工程管理摘要I目录II第一章外墙外保温工程现状1第二章系统技术质量问题与防治方法22. 1设计因素引起问题与防治方法23
2、. 2构造的不合理或变更引起的质量问题与防治措施34. 3系统及组成材料本身存在质量问题引起的工程质量问题6第三章施工质量问题与防治纠正措施84.1 聚合物砂浆配制问题与纠正措施85. 2保温板安装问题与纠正措施95.1 保温浆料现场搅拌、粘结涂抹问题与防治措施95.2 网格布埋填问题与纠正措施113. 5护面砂浆施工问题与纠正措施11第四章工程管理问题与防治方法134. 1施工组织安排问题与防治方法134. 2施工质量监督、验收问题与防治方法136. 3成品质量防护问题与防治方法14第五章做好外保温工程应加强的措施156.1 专用砂浆质量、外保温系统配套理念、工程化管理理念156.2 工程管
3、理人员培训157. 3现场施工人员的操作技能与素质培训165.4加强与建设方、总包方及其他相关分包单位的协调与配合16第六章结束语17参考文献18致谢19第一章外墙外保温工程现状在夏热冬冷地区，节能工作已经逐步深入，本地区采取外墙外保温技术建造了大批的节能住宅，这些节能住宅的建成推动了建筑节能产业的发展与逐步完善。但是，外墙外保温技术在近几年的大力推广与应用过程中，通过跟踪考察与调查，发现了若干问题：由于外保温系统处于建筑物外墙外侧，直接与外界环境接触，这样外界环境的风雨侵蚀作用、温度变化引起的应力作用、低温的冻融冻胀作用以及大气环境中酸碱腐蚀作用等直接考验着外保温系统，并由外保温系统来承担，
4、所以说对外墙外保温系统要求应具有更高的安全性与耐久性。只有这样才能保证外保温系统25年的正常使用目标，才能保证节能建筑的工程质量。在近几年运用外保温技术建成的节能住宅，不少外墙出现：脱落、空鼓、开裂、室内泛潮反霜、结露等若干问题。其原因主要以下三个方面引起的：系统技术质量问题引起；工程施工质量问题引起；工程管理问题引起。下面将分别说明这三个方面所可能产生的质量通病，并提出防治办法或纠正措施。第二章系统技术质量问题与防治方法外保温系统技术出现的质量问题主要三方面：其一外墙外保温设计的不完善或不合理；其二构造的不合理或变更引起的质量问题；其三系统及组成材料本身存在质量问题引起的工程质量问题。2.
5、1设计因素引起问题与防治方法外墙外保温技术在我国应用和推广的时间还不是很长，建筑设计人员对于各种外保温技术还没有很好的认识和理解，对于外保温的一些做法还存在着概念上的模糊认识，不能很好的灵活掌握与应用，导致设计与实际施工脱节，对实际施工起不到有效指导作用，主要表现在实际工程的节点方案设计不完善而导致外保温产生质量问题。2.1.1 窗的节能节点设计居住建筑中碰到的窗较多的为突窗（或称飘窗）与带有窗套的平窗，本地区大多数建筑的窗周边未考虑保温，严格说设计上是不合理的，因为窗周边基本是钢筋混凝土结构，热桥效应较大。那么在实际施工存在两种情况：一是窗周边窗套应用保温板按照规定尺寸与规格定做构件做成，粘
6、贴安装确保牢固，需要精心施工，窗根部上口做好滴水处理与窗下口窗台的防水处理。二是窗周边不做保温，存在热桥效应与保温部分与非保温部分的接口处理问题。存在问题是：窗的节能节点设计不合理，存在热桥效应或接口处理不严密导致渗水现象。防止办法：根据个体工程窗的实际特点，按照实际情况设计出窗的节点施工图，并考虑到防水问题，并作好隐蔽工程质量控制与验收。2.1.2 结构伸缩缝的节能设计结构伸缩缝两侧的墙体，是建筑围护结构外墙耗热量较大的部位，也存在热桥效应，设计人员常常忽略。缝内应紧密填塞聚苯板或泡沫胶，牢固安装好金属盖板。存在问题是：设计上忽略，同时保温系统在此存在接口，施工处理不严密导致渗水现象，从而水
7、进入保温系统内部而造成危害。防止办法：根据个体工程实际特点，设计人员出具施工节点图，并考虑到缝的热桥效应及保温系统的接口处理与防水，同时作好隐蔽工程质量控制与验收。2.2构造的不合理或变更引起的质量问题与防治措施2.2.1节能建筑底层的勒脚处保温处理对于勒脚处的保温节点如何做更合理？一般分为两种情况：一是勒脚高于散水坡，二是勒脚深入到散水坡以下。前者要求不高，需要考虑在保温层背面做防水处理，防水层至少高于基层面30cm,以防止水从地下沿着外墙找平层渗透至保温层内部；后者除了防水层按照前者做法外，最好将深入地下的部分与高于地30Cm区域保温板改为挤塑板为好，以确保保温层极低的吸水率与良好的抗腐蚀
8、性而稳定持久。因为底层属于溅水区，大雨时水常积聚且潮气严重。常见问题：设计人员常忽略这一部分的特殊性，设计构造时无针对性而显得不合理。防治措施：针对个体建筑工程，灵活掌握材料特性，出具合理的底层勒脚保温节点图示，明确勒脚处构造、翻包处理保护、接口处理与防水措施。2.2.2保温系统与非保温系统接口部位处理在外墙连续式的保温系统上，常出现保温系统部分与外墙构件的接口以及保温系统部分收口，即出现保温层与其他不同材质的连接，由于同一平面构造层次不同材质差别较大，如密度、弹性模量、线形膨胀系数等，保温系统容易在接口处开裂而导致渗水现象，所以要慎重考虑该部位的抗裂措施与防水措施。接缝处需要弹性材料密封、护
9、面层要延伸搭接、加强防水措施处理。常见问题：设计人员对这些细部处理常忽视，导致接口处开裂与渗水现象。防治措施：重视这些细部处理，明确细部的节点图构造，明确用材，确保接口处密封、抗开裂、防水抗渗；作好隐蔽工程质量记录与验收。2.2.3保温系统需要高抗冲击区域的处理每一个个体工程都有其实际特点，规范上要求在底层或首层，容易受到碰撞的部位，需要增加加强网格布或两层网格布增强以提高系统在该区域的抗冲击能力。常见问题：设计人员没对此部位进行合理化构造设计，导致该部位受到碰撞造成系统破坏，增加维修难度与费用。防治措施：设计人员应根据个体工程实际情况，在施工图上，明确化需要提高抗冲击区域，出示意构造图，便于
10、技术交底与工程检查与验收。2.2.4保温工程各部分构造图应如何设计？在这里值得一提的是：在许多图集或图纸上列出的节能工程外墙的保温系统构造中，常常未注明外墙找平层的要求，或者在实际施工中忽视找平层的重要性。在此强调找平层的好坏，直接影响外保温系统的用材与施工质量。常见问题：实际工程图纸上未明确找平层的要求，施工中取消找平层。这在胶粉聚苯颗粒外保温系统施工中表现尤甚。这明显改变了工程上的保温墙体系统构造，是不合理的。防治措施：找平层的质量直接关系到保温层安装质量，包括粘结牢固、厚度均匀与保温层平整度要求，特别是耗材多少。实际工程上应明确化，不可变更体系构造层次。2.2.5保温工程上锚固件选择与确
11、定实际上个体工程不同，包括所处区域、高层还是多层、外饰材料、保温层厚度等，决定了锚固件选用、选用规格及单位面积确定数量。这应该属于保温系统构造中一个组成部分，它起着辅助锚固与加强作用。那么如何确定、选用多少才合理呢？这需要设计者灵活掌握与应用。常见问题：个体工程确定用否、与选用多少无定则，无规范化可寻。防治措施：充分了解个体工程特点，在遵从规范基础上确定：挤塑板保温系统应采用，每平米至少四个；20米以上应使用；认为受到风压较大区域应使用；特殊部位应使用；高层建筑应使用，随着高度采用不同数量；外饰面砖系统应使用；等等。嵌入墙体结构层内至少25mm。锚固措施的采纳是对系统固定安装的加强措施，不能替
12、代粘结安装的主导地位。2. 3系统及组成材料本身存在质量问题引起的工程质量问题对于外保温系统而言，系统及其组成材料的品质与技术性能直接关系到外保温工程的生命质量，这是系统正确施工与否没有联系，这是基础与根本。下面谈谈系统性能及其组成材料性能对保温工程质量影响。对于聚苯板薄抹灰外保温系统而言，出现问题是：2.1.1 专用的胶粘剂对苯板粘结力（包括耐水、耐冻融、耐高温）不足，没有达标，直接导致保温板的安装质量，无法承受基层一定程度的变形，甚至系统脱落；2.1.2 专用的抹面砂浆对苯板粘结力（包括耐水、耐冻融、耐高温）不足,没有达标，直接导致护面层开裂，继而渗水、起鼓与脱落；2.1.3 保温板无陈化
13、过程或陈化程度不足，存在变形或受热变形，没有达标，直接影响系统的质量，出现的结果：起鼓、起翘、开裂，甚至导致粘结很快失效而脱落；2.1.4 保温板的切割规格不合格、偏差过大，直接保温层安装质量（平整度、保温板接缝严密性），厚度过薄直接影响系统变形、抗风压能力、抗撕拉能力、抗荷载能力（包括自重及饰面荷载），强度过硬、表面有致密表皮，直接影响粘结材料对其的粘结力与粘结效果稳定性；2.1.5 网格布的克重、断裂强力及耐碱断裂强力保留率不合格，在护面层就起不到很好的增强作用，难于确保系统护面层的机械强度与耐久性。严重者墙面受到温度应力后很快就开裂；2. 3.6锚固件质量也很重要，由于锚固力大小取决于其
14、强度与基层结构强度两方面因素，但是如果锚固件本身规格、型号与强度不好，施工过程中难于将锚固件锚固牢靠，这本身就达不到辅助增强的效果，形同虚设。基于以上材料的重要性，工程上应用时防治办法是：保温厂家应出具系统的型式检测报告（包括耐候性、抗风压）；生产厂家加强出厂检测与控制，每一批号产品出具合格证；工程上采用随机抽样复检有关性能；工程上质量员也可以根据施工质量经验跟踪评判成品质量。第三章施工质问题与防治纠正措施在引起外保温工程的质量各种因素中，由施工操作原因而产生的质量问题占大部分，因此，施工质量不能不引起重视，规范外保温工程施工操作程序与流程，强化施工过程的严格质量监控，厂家应根据自己产品的特点
15、进行专业化施工、专业化指导、专业化质量跟踪与管理是十分必要的，这一切是保证外保温工程质量的重要控制手段。对于外保温工程施工中容易出现的问题主要有：2.1 聚合物砂浆配制问题与纠正措施目前市场上外保温系统专用的聚合物砂浆存在形态基本上有两种：一是干粉状的预混砂浆，在施工现场仅加水搅拌成均匀的稠状浆料即可使用（不可搀入其他任何物料）的单组分；二是厂家仅供应聚合物浆料，在施工现场需要按照规定比例加入水泥、砂子搅拌成稠状浆料才可使用的双组分。基于上述的实际情况，保温系统专用的聚合物砂浆在配制上就存在着可控性的差别。可控制性差别的存在毫无疑问导致固化后成品质量差异，即性能差异。那么聚合物砂浆配制上不严格直接影响外保温的质量目标。一般而言，单组分砂浆在性能可控方面明显优于双组分。保温系统专用的砂浆包括：界面砂浆、粘结砂浆、抹面抗裂砂浆、保温浆料胶料等。常见问题：砂浆搅拌不充分均匀、稠度偏差大直接影响施工操作性能及成品质量，双组分配比误差大也直接影响成品质量。成品质量的影响表现在：粘结强度、强度变化大等，从而导致开裂、起鼓、渗水等异常现象。纠正措施：砂浆配制人员需要进行技术与素质培训，定人定岗：稠度的控制、搅拌充分均匀确保施工操作顺畅，配比正确确保成品性能稳定可靠。3. 2保温板安装问题与纠正措施保温板属于外保温系统
