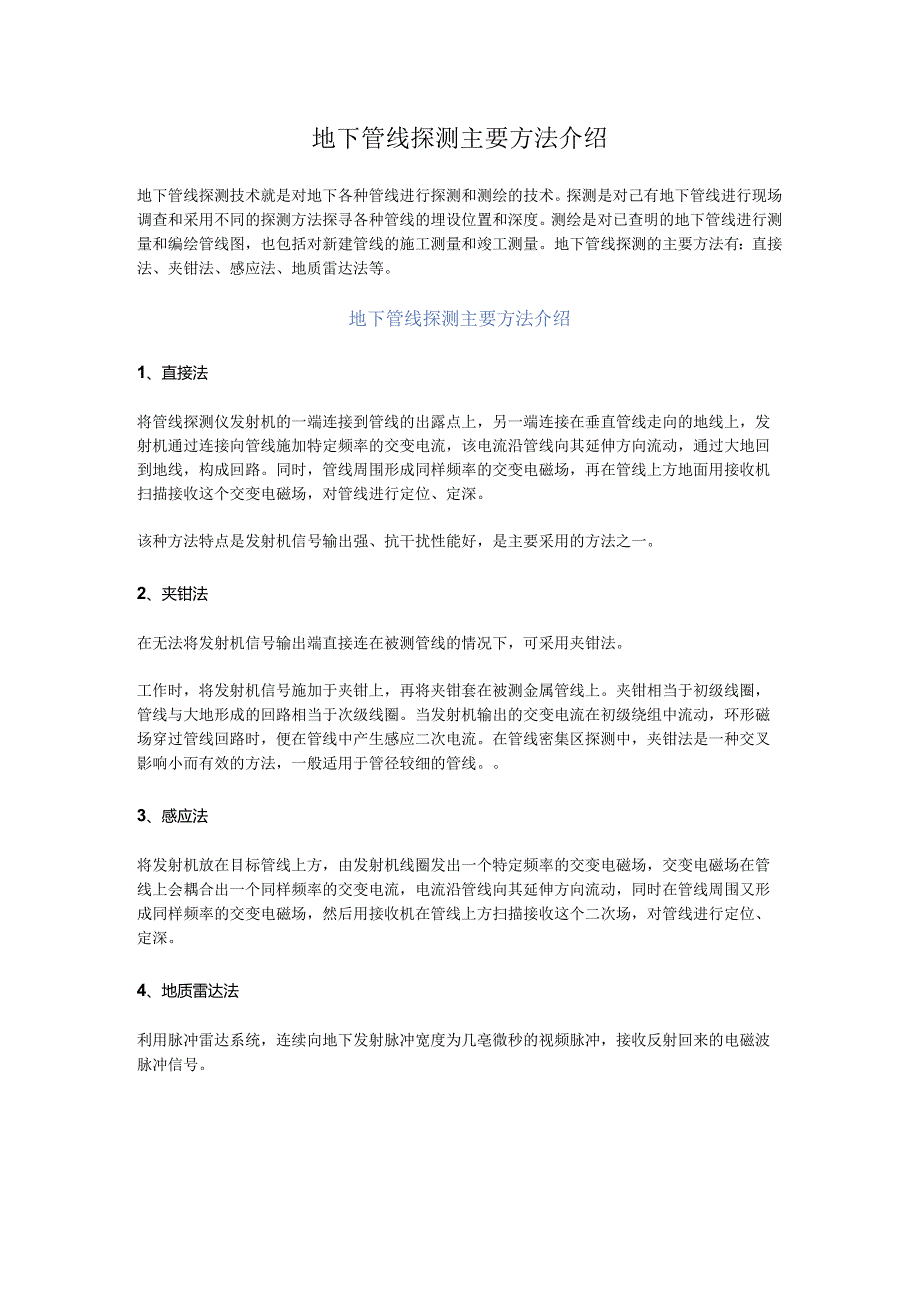

地下管线探测主要方法介绍.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《地下管线探测主要方法介绍.docx》由会员分享,可在线阅读,更多相关《地下管线探测主要方法介绍.docx(1页珍藏版)》请在第壹文秘上搜索。

1、地下管线探测主要方法介绍地下管线探测技术就是对地下各种管线进行探测和测绘的技术。探测是对己有地下管线进行现场调查和采用不同的探测方法探寻各种管线的埋设位置和深度。测绘是对已查明的地下管线进行测量和编绘管线图,也包括对新建管线的施工测量和竣工测量。地下管线探测的主要方法有:直接法、夹钳法、感应法、地质雷达法等。地下管线探测主要方法介绍1、直接法将管线探测仪发射机的一端连接到管线的出露点上,另一端连接在垂直管线走向的地线上,发射机通过连接向管线施加特定频率的交变电流,该电流沿管线向其延伸方向流动,通过大地回到地线,构成回路。同时,管线周围形成同样频率的交变电磁场,再在管线上方地面用接收机扫描接收这

2、个交变电磁场,对管线进行定位、定深。该种方法特点是发射机信号输出强、抗干扰性能好,是主要采用的方法之一。2、夹钳法在无法将发射机信号输出端直接连在被测管线的情况下,可采用夹钳法。工作时,将发射机信号施加于夹钳上,再将夹钳套在被测金属管线上。夹钳相当于初级线圈,管线与大地形成的回路相当于次级线圈。当发射机输出的交变电流在初级绕组中流动,环形磁场穿过管线回路时,便在管线中产生感应二次电流。在管线密集区探测中,夹钳法是一种交叉影响小而有效的方法,一般适用于管径较细的管线。3、感应法将发射机放在目标管线上方,由发射机线圈发出一个特定频率的交变电磁场,交变电磁场在管线上会耦合出一个同样频率的交变电流,电流沿管线向其延伸方向流动,同时在管线周围又形成同样频率的交变电磁场,然后用接收机在管线上方扫描接收这个二次场,对管线进行定位、定深。4、地质雷达法利用脉冲雷达系统,连续向地下发射脉冲宽度为几亳微秒的视频脉冲,接收反射回来的电磁波脉冲信号。
