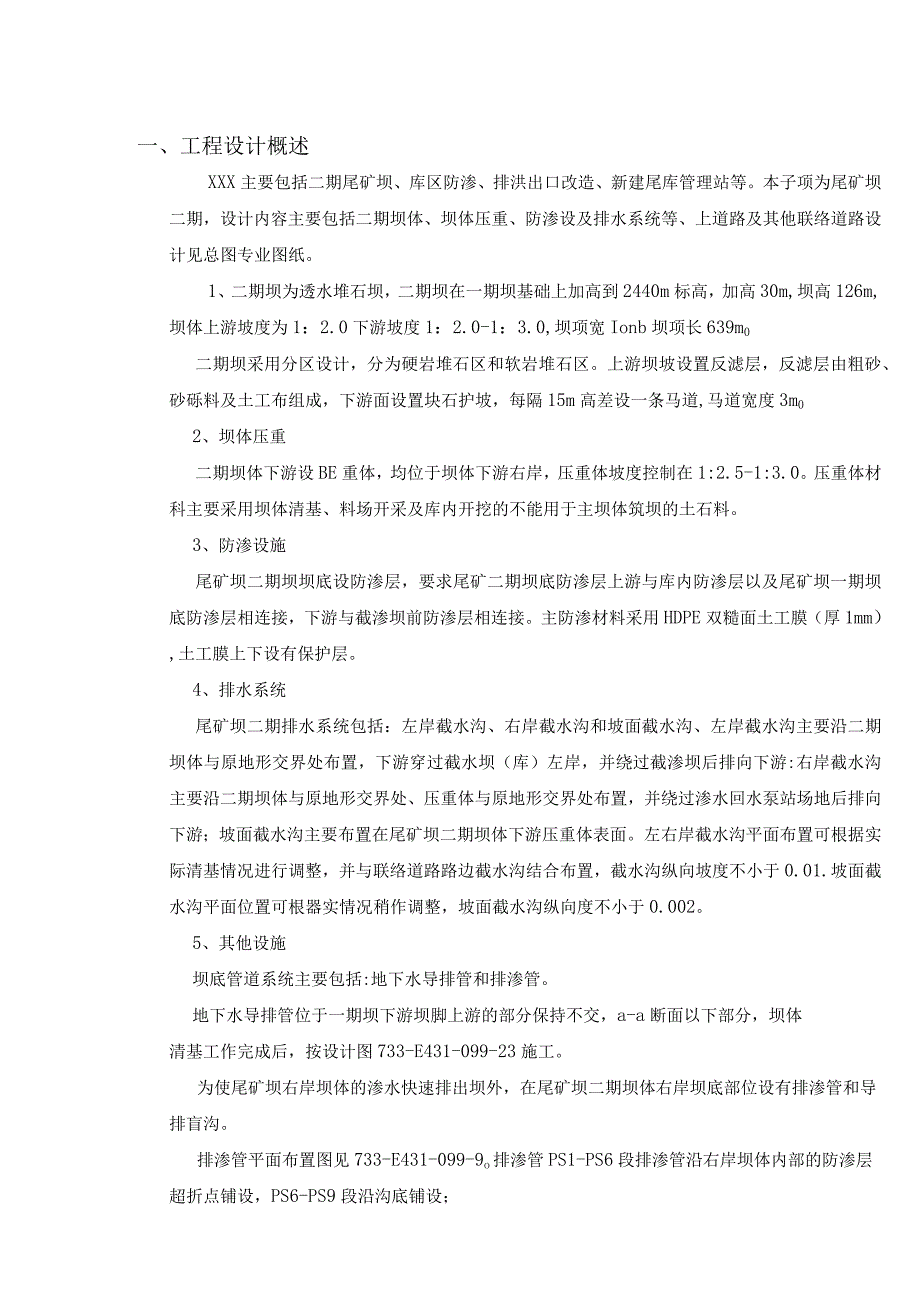

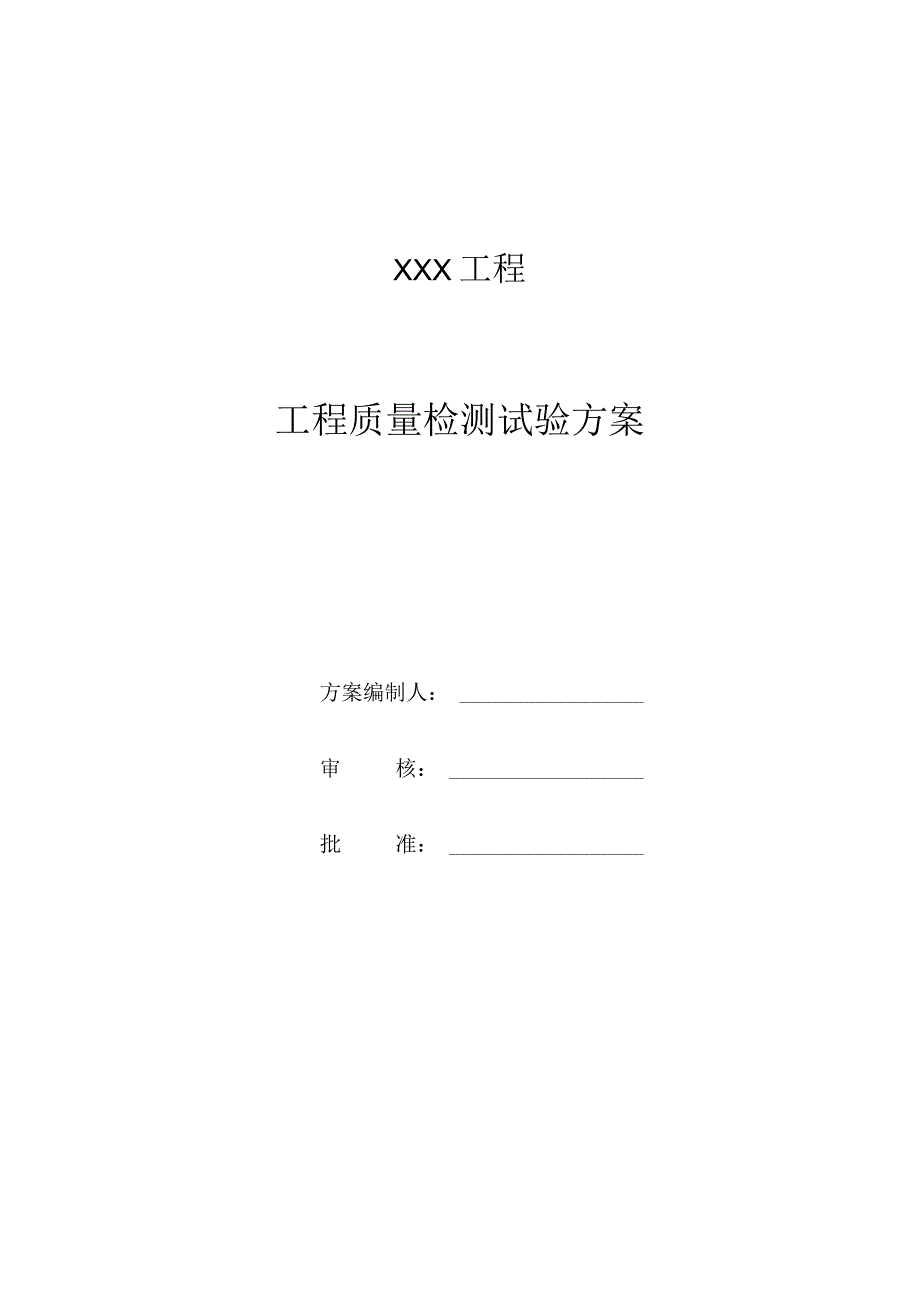

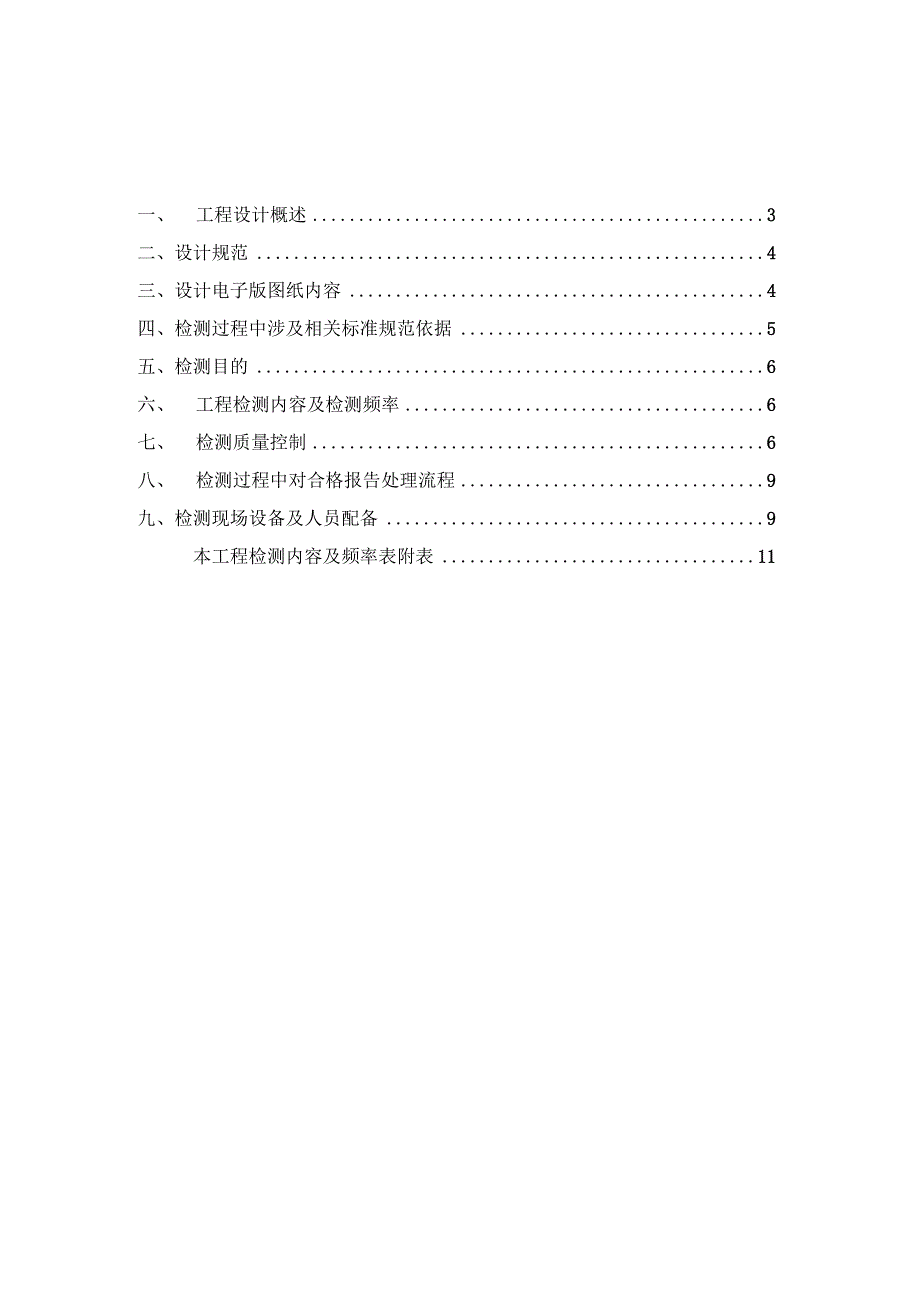

1、XXX工程工程质量检测试验方案方案编制人：审核：批准：一、工程设计概述3二、设计规范4三、设计电子版图纸内容4四、检测过程中涉及相关标准规范依据5五、检测目的6六、 工程检测内容及检测频率6七、 检测质量控制6八、 检测过程中对合格报告处理流程9九、检测现场设备及人员配备9本工程检测内容及频率表附表11一、工程设计概述XXX主要包括二期尾矿坝、库区防渗、排洪出口改造、新建尾库管理站等。本子项为尾矿坝二期，设计内容主要包括二期坝体、坝体压重、防渗设及排水系统等、上道路及其他联络道路设计见总图专业图纸。1、二期坝为透水堆石坝，二期坝在一期坝基础上加高到2440m标高，加高30m,坝高126m,坝体
2、上游坡度为1：2.0下游坡度1：2.0-1：3.0,坝项宽Ionb坝项长639m0二期坝采用分区设计，分为硬岩堆石区和软岩堆石区。上游坝坡设置反滤层，反滤层由粗砂、砂砾料及土工布组成，下游面设置块石护坡，每隔15m高差设一条马道,马道宽度3m02、坝体压重二期坝体下游设BE重体，均位于坝体下游右岸，压重体坡度控制在1:2.5-1:3.0。压重体材科主要采用坝体清基、料场开采及库内开挖的不能用于主坝体筑坝的土石料。3、防渗设施尾矿坝二期坝坝底设防渗层，要求尾矿二期坝底防渗层上游与库内防渗层以及尾矿坝一期坝底防渗层相连接，下游与截渗坝前防渗层相连接。主防渗材料采用HDPE双糙面土工膜（厚1mm）,
3、土工膜上下设有保护层。4、排水系统尾矿坝二期排水系统包括：左岸截水沟、右岸截水沟和坡面截水沟、左岸截水沟主要沿二期坝体与原地形交界处布置，下游穿过截水坝（库）左岸，并绕过截渗坝后排向下游:右岸截水沟主要沿二期坝体与原地形交界处、压重体与原地形交界处布置，并绕过渗水回水泵站场地后排向下游；坡面截水沟主要布置在尾矿坝二期坝体下游压重体表面。左右岸截水沟平面布置可根据实际清基情况进行调整，并与联络道路路边截水沟结合布置，截水沟纵向坡度不小于0.01.坡面截水沟平面位置可根器实情况稍作调整，坡面截水沟纵向度不小于0.002。5、其他设施坝底管道系统主要包括:地下水导排管和排渗管。地下水导排管位于一期坝
4、下游坝脚上游的部分保持不交，a-a断面以下部分，坝体清基工作完成后，按设计图733-E431-099-23施工。为使尾矿坝右岸坝体的渗水快速排出坝外，在尾矿坝二期坝体右岸坝底部位设有排渗管和导排盲沟。排渗管平面布置图见733-E431-099-9o排渗管PS1-PS6段排渗管沿右岸坝体内部的防渗层超折点铺设，PS6-PS9段沿沟底铺设；排渗管具体平面位置应根据坝底防渗层铺设情况和清基情况相应调整，调整后的排管渗管纵向坡度不小于2%,不得出现反坡，排渗管下游出口设置在截渗坝前。二、设计规范1、尾矿设施设计规范(GB50863-2013)2、碾压式土石坝设计规范(SL274-2001)3、土工合成
5、材料应用技术规范(GB/T50290-2014)4、生活垃圾卫生填埋场防渗系统工程技术规范(GJJ113-2007)5、土工合成材料聚乙烯土工膜(GB/T17643-2011)6、工合成材料长丝纺粘针刺非织造土工布(GB/T17639-2008)7、士工合成材料短纤针刺非织造士工布(GB/T17638-2017)三、设计电子版图纸内容：序号工程名称所属图号电子版图纸名称页数到图情况备注1冕宁县耗牛坪稀土矿矿产资源综合开发项目采选尾矿坝二期733-E431-099-1说明书5已收733-E431-099-2材料表1已收733-E431-099-3总平面位置图1已收733-E431-099-4尾矿
6、坝总平面布置图1已收733-E431-099-5二期坝体平面布置图1已收733-E431-099-6二期坝压重平面布置图1已收733-E431-099-7坝基范围平面分布图1已收733-E431-099-8尾矿坝二期防渗范围图1已收733-E431-099-9坝底管道系统平面布置图1已收733-E431-099-10排水系统平面图1已收733-E431-099-111-1纵剖面图1已收733-E431-099-122-2纵剖面图1已收733-E431-099-133-3纵剖面图1已收733-E431-099-144-4纵剖面图1已收733-E431-099-155-5纵剖面图1已收733-E4
7、31-099-166-6纵剖面图1已收733-E431-099-177-7纵剖面图1已收733-E431-099-1888-8纵剖面图1已收733-E431-099-19大样图(一)1已收733-E431-099-20大样图(二)1已收733-E431-099-21大样图(三)1已收733-E431-099-22大样图(四)1已收733-E431-099-23大样图(五)1已收733-E431-099-24截水沟大样图1已收733-E431-099-25踏步大样图1已收四、检测过程中涉及相关标准规范本次检测方案依据设计图纸要求及主要相关标准规范如下：1、工程设计图纸说明要求；2、尾矿库设施施工
8、及验收规范(GB50864-2013)3、碾压式土石坝施工规范(DL/5129-2013)4、水利水电工程单元工程施工质量验收评定标准土石方工程(SL631-2012)5、土工合成材料短纤针刺非织造土工布(GB/T17638-2017)6、土工合成材料长丝纺粘针刺非织造土工布(GB/T17639-2008)7、混凝土结构工程施工质量验收规范(GB50204-2015)8、建设用砂(GB/T14684-2011)9、建设用卵石、碎石(GB/T14685-2011)10、钢筋混凝土用钢第1部分：热轧光圆钢筋(GB/T1499.1-2017)11、钢筋混凝土用钢第2部分：热轧带肋钢筋(GB/T149
9、9.2-2018)12、钢筋焊接及验收规程(JGJ18-2012)13、钢筋机械连接技术规程(JGJlO7-2016)14、砌体结构工程施工质量验收规范(GB50203-2011)15、混凝土强度检验评定标准(GB/T50107-2010)16、地下防水施工质量验收规范(GB50208-2011)17、水利水电工程岩石试验规程(SL264-2001)18、土工试验标准GB/T50123-201919、土工合成材料聚乙烯土工膜GB/T17643-201120、垃圾填埋场用土工排水网CJ/T452-201421、给水用聚乙烯(PE)管道系统第二部分：管材GB/T13663.2-2018五、检测目的
10、工程质量检测是一项重要的工作环节，它直接影响工程质量的优劣，只有科学的检测与试验手段，严密的工程监理才能为工程质量评价提供准确的、科学的依据。在工程施工过程中进行试验检测，所得到的数据显示，将可以对工程施工过程中的每道工序及原材料的性能，各种混合物的配合比，生产成品的质量是否合格进行全面控制，确保工程质量。在施工过程中，工程质量检测是一项重要的环节，也是对工程施工质量实施有效控制的重要手段之一，在施工过程中，通过某个样品或工程项目的检测，根据其检测数据结果，来判断工程质量或样品质量是否符合相关标准的规定，是保证工程施工质量的核心内容。六、工程检测内容及检测频率根据现有设计图纸内容，结合本工程实
11、际情况进行了制定，主要检测项目如下：硬、软岩饱合抗压强度、颗粒级配、不均匀系数、曲率系数、小于5mm颗粒含量、小于Inlnl的颗粒含量、碾压后孔隙率;砂砾石颗粒级配、粒径小于0.075mm的颗粒含量、压实后砂砾石的相对密度;粗砂颗粒级配、粒径小于0.075mm的颗粒含量、压实后砂砾石的相对密度;干砌块石饱合抗压强度、最小边长、长短边之比;土石料压实度;土工合成材料性能检测等。详细检测内容及检测频率见附表1。以及各单项工程或子项工程的混凝土主体结构检测方案，未编入本检测方案中，将另行编制各专项方案。七、检测质量的控制检测工作流程图1、质量保证措施(1)现场检测室主任为质量责任第一人。(2)检测室
12、管理制度仪器设备除按周期进行计量检定外，还应对他们进行不定期的期间核查，以确保其功能正常，性能完好，精度满足检测工作的要求。仪器设备不得挪作他用，不得从事与检测无关的其他工作。正常使用的主要仪器设备必须有操作规程，并且醒目地挂到所用仪器设备的上方，以便操作人员参阅。操作人员必须持证上岗，严格按照操作规程操作，审核人员要监督职守，确保数据的准确性。检测结束后，应及时清理仪器设备使其保持洁净。仪器设备放置整齐，勤保养，勤打扫卫生，保护良好的试验环境。严格执行安全制度，做到文明试验，离开岗位时切断水、电源，防止事故发生。检测制度牌上墙，认真钻研业务，努力学习新标准，新技术，提高试验水平。(3)仪器设
13、备及计量管理制度检测设备均有专门设备保管人由其负责周检工作。为保证仪器设备的计量准确可靠，必须按国家规定，结合本单位的实际情况，制定合理的检定周期计划，按期进行计量检定。强制检定的计量检测仪器设备由国家专业部门检定，其余计量检测仪器设备要根据本项目部实际情况按国家计量检定规程自检或送检，对国家尚无检定规程的计量检测仪器设备，根据设备技术要求及有关规定，制定自检规程计量检测仪器设备的检定周期和合格率，必须达到国家规定标准。（4）样品管理制度检测样品应由监理单位人员现场见证抽取，以适当的方式封存，送往检测室。检测样品由样品管理员负责登记、统一编号并注明标识，存放在适宜的场所，同时进行台帐登记。样品
14、的检后处理：检测工作结束，检测结果经核实无误后，对检后样品进行处理，对破坏性检验试样，除特别说明需保存的样品必须送样品管理员处理外，其余均进行销毁。（5）原始记录及试验报告的填写、保管及检查制度原始记录是指包括现场抽样检测及室内试验时填写的最初记录，起是反映质量的第一手资料，必须严肃认真对待。原始记录应采用规定的格式纸或表格，用碳素水笔填写，原始记录不得随意涂改。填写原始记录应做到字迹工整不，所列栏目填写其全，试验中不需的项目在相应的空档栏目内打一横线或加以说明。原始记录上必须有记录与审核人员的签字。检测组在提出检测报告的同时，应统一编号，集中归档保管。检测报告需经批准人签字后盖章发出、整理归档。（6）检测报告整理、审核和签发归档制度检测报告是确定有关建筑材料性能和评定工程质量的主要依据，为保证其公正、科学和准确，检测人员除严格按操作规程试验外，还必须严格履行整理、审核和签发制度。检验人员要在原始记录的基础上，按规定的格式，文字认真编写检测报告，内容真实，不得擅自取舍，如有不需填写的栏目，应在空栏内打横线或加以说明。检测报告需由检测试验人员填写、并经检测单位授权签字人及技术负责人审核、批准，并加盖检测专用章后生效。检测报告应有统一格式，并有检测流水编号。检测报告统一由规定人员，保管五年，保管期间不得外借，未经检测室负责人同意，任何人不得随意查阅或复
