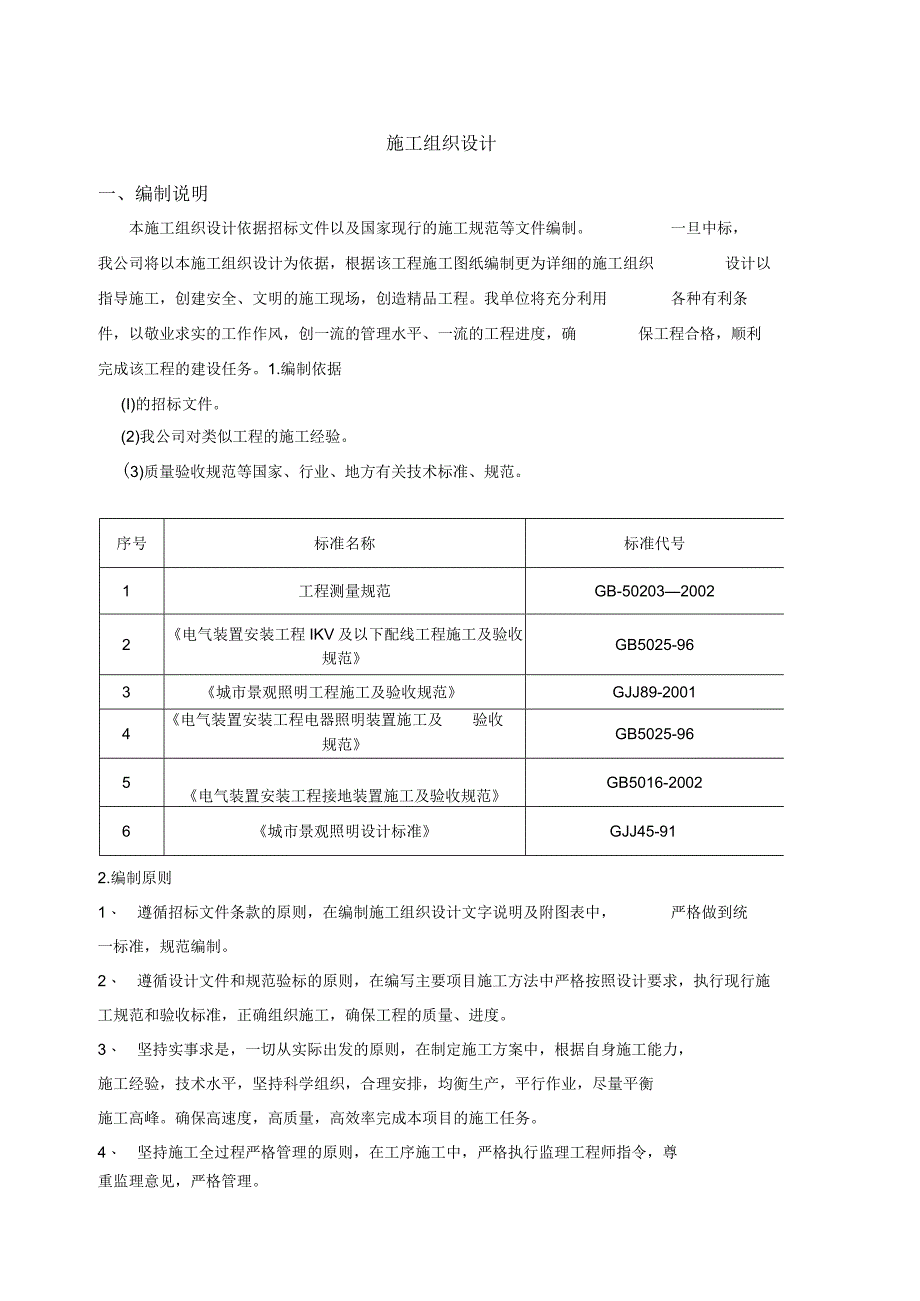

1、施工组织设计一、编制说明本施工组织设计依据招标文件以及国家现行的施工规范等文件编制。一旦中标，我公司将以本施工组织设计为依据，根据该工程施工图纸编制更为详细的施工组织设计以指导施工，创建安全、文明的施工现场，创造精品工程。我单位将充分利用各种有利条件，以敬业求实的工作作风，创一流的管理水平、一流的工程进度，确保工程合格，顺利完成该工程的建设任务。1.编制依据(I)的招标文件。(2)我公司对类似工程的施工经验。(3)质量验收规范等国家、行业、地方有关技术标准、规范。序号标准名称标准代号1工程测量规范GB-5020320022电气装置安装工程IKV及以下配线工程施工及验收规范GB5025-963城
2、市景观照明工程施工及验收规范GJJ89-20014电气装置安装工程电器照明装置施工及验收规范GB5025-965电气装置安装工程接地装置施工及验收规范GB5016-20026城市景观照明设计标准GJJ45-912.编制原则1、 遵循招标文件条款的原则，在编制施工组织设计文字说明及附图表中，严格做到统一标准，规范编制。2、 遵循设计文件和规范验标的原则，在编写主要项目施工方法中严格按照设计要求，执行现行施工规范和验收标准，正确组织施工，确保工程的质量、进度。3、 坚持实事求是，一切从实际出发的原则，在制定施工方案中，根据自身施工能力，施工经验，技术水平，坚持科学组织，合理安排，均衡生产，平行作业

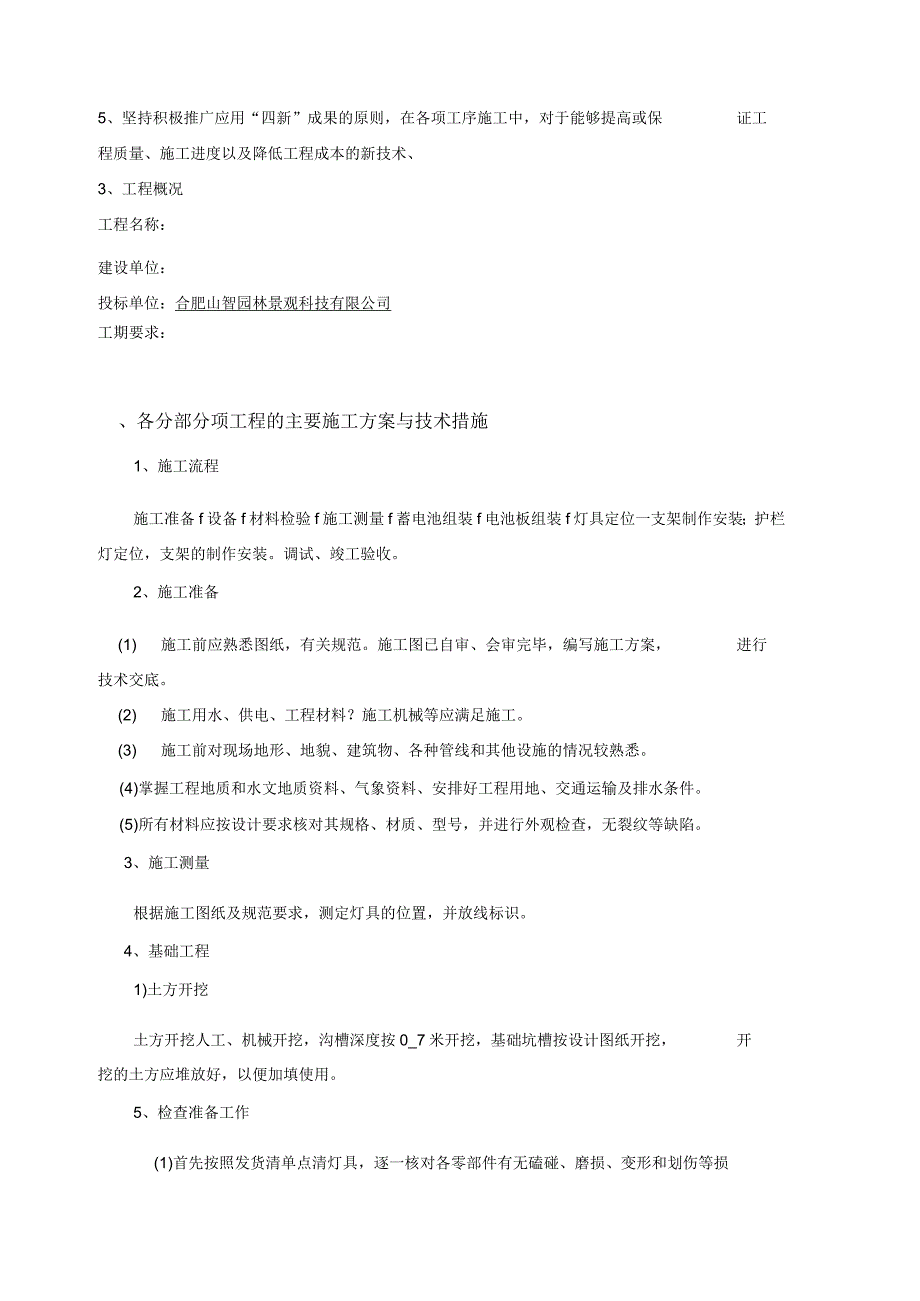

3、，尽量平衡施工高峰。确保高速度，高质量，高效率完成本项目的施工任务。4、 坚持施工全过程严格管理的原则，在工序施工中，严格执行监理工程师指令，尊重监理意见，严格管理。5、坚持积极推广应用“四新”成果的原则，在各项工序施工中，对于能够提高或保证工程质量、施工进度以及降低工程成本的新技术、3、工程概况工程名称：建设单位：投标单位：合肥山智园林景观科技有限公司工期要求：、各分部分项工程的主要施工方案与技术措施1、施工流程施工准备f设备f材料检验f施工测量f蓄电池组装f电池板组装f灯具定位一支架制作安装；护栏灯定位，支架的制作安装。调试、竣工验收。2、施工准备(1) 施工前应熟悉图纸，有关规范。施工图
4、已自审、会审完毕，编写施工方案，进行技术交底。(2) 施工用水、供电、工程材料？施工机械等应满足施工。(3) 施工前对现场地形、地貌、建筑物、各种管线和其他设施的情况较熟悉。(4)掌握工程地质和水文地质资料、气象资料、安排好工程用地、交通运输及排水条件。(5)所有材料应按设计要求核对其规格、材质、型号，并进行外观检查，无裂纹等缺陷。3、施工测量根据施工图纸及规范要求，测定灯具的位置，并放线标识。4、基础工程1)土方开挖土方开挖人工、机械开挖，沟槽深度按0_7米开挖，基础坑槽按设计图纸开挖，开挖的土方应堆放好，以便加填使用。5、检查准备工作(1)首先按照发货清单点清灯具，逐一核对各零部件有无磕碰

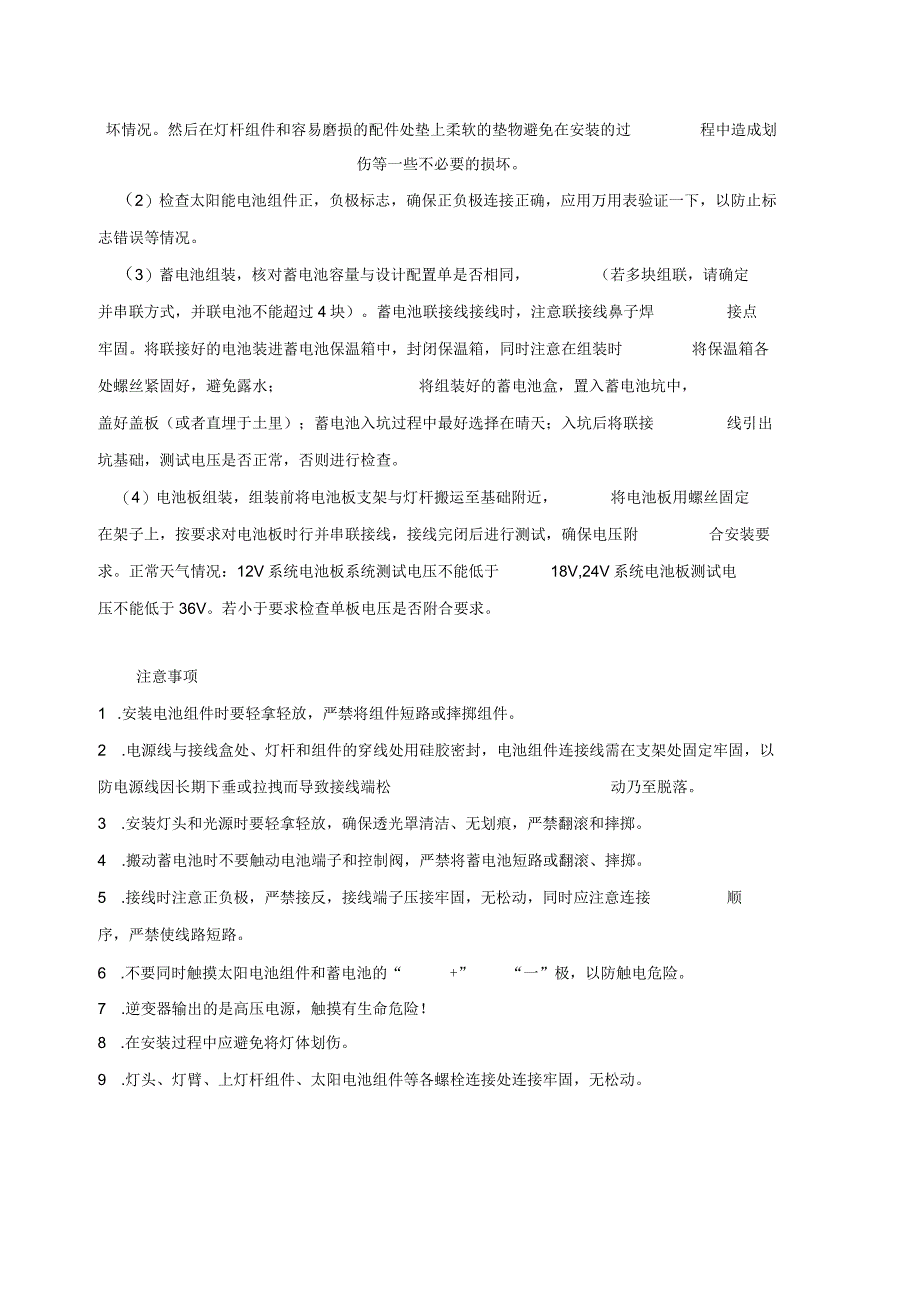

5、、磨损、变形和划伤等损坏情况。然后在灯杆组件和容易磨损的配件处垫上柔软的垫物避免在安装的过程中造成划伤等一些不必要的损坏。（2）检查太阳能电池组件正，负极标志，确保正负极连接正确，应用万用表验证一下，以防止标志错误等情况。（3）蓄电池组装，核对蓄电池容量与设计配置单是否相同，（若多块组联，请确定并串联方式，并联电池不能超过4块）。蓄电池联接线接线时，注意联接线鼻子焊接点牢固。将联接好的电池装进蓄电池保温箱中，封闭保温箱，同时注意在组装时将保温箱各处螺丝紧固好，避免露水；将组装好的蓄电池盒，置入蓄电池坑中，盖好盖板（或者直埋于土里）；蓄电池入坑过程中最好选择在晴天；入坑后将联接线引出坑基础，测试
6、电压是否正常，否则进行检查。（4）电池板组装，组装前将电池板支架与灯杆搬运至基础附近，将电池板用螺丝固定在架子上，按要求对电池板时行并串联接线，接线完闭后进行测试，确保电压附合安装要求。正常天气情况：12V系统电池板系统测试电压不能低于18V,24V系统电池板测试电压不能低于36V。若小于要求检查单板电压是否附合要求。注意事项1 .安装电池组件时要轻拿轻放，严禁将组件短路或摔掷组件。2 .电源线与接线盒处、灯杆和组件的穿线处用硅胶密封，电池组件连接线需在支架处固定牢固，以防电源线因长期下垂或拉拽而导致接线端松动乃至脱落。3 .安装灯头和光源时要轻拿轻放，确保透光罩清洁、无划痕，严禁翻滚和摔掷。
7、4 .搬动蓄电池时不要触动电池端子和控制阀，严禁将蓄电池短路或翻滚、摔掷。5 .接线时注意正负极，严禁接反，接线端子压接牢固，无松动，同时应注意连接顺序，严禁使线路短路。6 .不要同时触摸太阳电池组件和蓄电池的“+”“一”极，以防触电危险。7 .逆变器输出的是高压电源，触摸有生命危险！8 .在安装过程中应避免将灯体划伤。9 .灯头、灯臂、上灯杆组件、太阳电池组件等各螺栓连接处连接牢固，无松动。6、安装工艺流程7?灯具的安装工艺(1) 局部施工现场己经基本上清理结束，具备安装条件。(2) 灯具及其支架安装应牢固端正、位置正确。器具表面清洁，灯具内外干净、明亮。同一场所成排安装的灯具，其中心线偏差
8、不应大于5111mo(3) 导线与器具连接牢固紧密，不伤芯线，绝缘良好，在器具内的余量适当。压防松垫圈板连接时压紧无松动：螺栓连接时，在同一端点的端子上导线不超过2根,配件齐全；开关切断相线。(4) 所有灯具的支架应牢固，投光角度调整到合适位置，枢轴应沿需要的光轴方向拧紧固定。8 .电气调试9 .1、一般要求(1) 本公司在安装工程完成具备调试条件后.按照合同条款和设计技术要求负责进行调试。各项试验应符合中国国家标准及有关规范要求。(2) 每项试验的具体方案和要求应首先报请建设单位(监理单位)o(3) 各项试验应按“安徽省安装工程施工质量技术资料统一用表”填写各项表格，如有欠缺的表格则按施工规
9、范内容制作表格填写。(4) 整个安装工程经调试合格并移交给业主使用后，本公司应在保修期间负责整个安装工程正常的运转和维修，并对使用单位进行操作和维修指导。(5) 建设单位(监理单位)，设计单位对设备和安装工程的验收，并不是解除安装单位完成合同中的工作责任，也没有解除其在承包合同中所承担的责任。8.2、低压电气调试低压电气调试主要是低压配电线路，及低压电器的调试。三、确保工程质量的管理体系与技术组织措施1 .技术装备及主要管理人员的管理经验本公司长期从事道路照明工程规划设计、施工，视“公司形象”和“工程质量”为生命，承建事业单位小区、公园、道路灯饰照明工程建等。本公司现有专业技术人员20余人,以
10、及各种道路照明工程施工的机械和工具等。是一支专业化、技术装备齐全化的道路照明施工队伍。近年来，我公司以“一流服务、一流信誉、一流管理、一流效益”为宗旨，多次在相关的城市道路照明施工竞标中，以自行设计、确保工期、质量、合理的价格，得到了业主单位的认可从而中标，同时也锻炼出一批有丰富经验的道路管理施工队伍，为合肥市城市道路照明事业贡献了应有的力量。2 .确保工程质量的措施：(1)工程质量目标本工程质量目标：保证各分部、分项工程合格率100喷行质量管理和质量控制。(2)技术措施1、 进一步审定和完善施工组织设计，使工程有组织、有计划地施工；2、 做好重要分项工程施工方案和技术交底，并经常组织工人学习
11、施工规范，操作规程和施工图纸，使工人了解设计意图，规范规定，掌握操作要领；3、 认真做好技术复核，发现偏差，及时修正。4、 资料员要准确及时、认真收集、制作技术资料，写好施工日记，技术资料要真实、齐全，能正确、全面的反映工程的内在质量，并与施工同步进行。(3)管理措施1、 成立质量领小组，成员由公司领导、工程技术人员、项目经理等组成，现场办公，及时解决施工中可能出现的各种问题。2、 制定切实可行的质量管理制度，对施工的每道工序，每个环节，都实行质量预控和严格把关。3、严把材料关：本工程所用任何材料，不经检验合格，不准进场使用。4、树立质量意识，今天的质量是明天的市场，每个操作人员出来的产品都是
12、公司的窗口，上至公司总经理，下至每个工人，都应提高质量意识，向甲方负责，向社会负责。(4)质量控制程序及质量保证体系：1 .质量控制程序1) 每项工程结束后，先由班组自检，合格后由QC小组检查，然后配合度检员进行评定验收，如发现不合格，坚决返工重做，直至合格，各分部主要分项工程评定验收必须合格。2) 工程资料：工程技术资料由工程负责人根据有关规定填写、收集、整理、确保资料完整。(5).质量管理组织设置四、确保安全生产、文明施工管理体系与措施1 .安全生产(1)安全生产保证体系工程的项目经理为安全生产统工负责人，对工程生产、安全、文明施工有领导责任，在工地成立安全生产领导小组，逐级建立安全生产责
13、任制，形成有力的安全生产体系，杜绝一切不安全因素。其保证体系如下：项11经理(2)安全生产措施(1)遵守执行本企业的各项安全生产、文明施工各项规章制度？(2)建立健全安全和生产、文明施工管理网络，设立专职安全员，文明施工负责人(3)进行上岗前安全知识教育，各种安全技术操作规程教育。(4)特殊工种如、机械工、起重工，必须持证上岗，且服从管理，如有违章操作而且存在不安全因素或留有不安全隐患，轻者批评、教育；严重者给以下岗或开除等处理。(5) 土方施工时防止塌方，注意运行车辆的行驶安全(自身和对别人)，以及汽车倒车、挖掘机摆臂时注意对他人的安全。（6）施工现场的主要道口采用彩色钢板或围墙围护，四周要
14、设置指示牌、标语及夜间示警灯等。（7）准备好消防器材，并进行有关消防知识宣传、教育，做好防盗工作，并教育职工不扰民。（8）与各班组签定协议时，明确有关安全责任并不准在班组内或其他工种、个人间发生打斗，否则一律给予重罚。3、安全管理目标1） 安全方针公司安全管理方针：安全第一，预防为主，综合治理。现场方针：管施工必须管安全。强化过程控制，以保证施工生产的顺利进行；安全生产，人人有责。进入现场的所有人员都须守安全管理规章制度和建设单位有关安全管理的规定，确保现场施工安全知人员健康。2） 安全目标人身重伤亡事故为零；负伤率小于o.4o4、现场安全管理机构项目部下设安全管理部，是现场安全管理职能部门，
15、负责本工程现场安全管理的日常工作，本部门配有专职的安全员。5、安全管理制度3） 认真贯彻执行有关安全生产规章制度，坚持管生产必须管安全的原则，建立安全生产管理网络，落实安全生产岗位责任制，并做好安全值班记录。4） 在生产过程中必须坚持“安全第一，预防为主”的生产方针，认真做好生产中的安全防护工作，消除一切不安全的隐患，确保施工生产正常进行。5） 定期组织工人学习安全技术操作规程，不断提高工人的安全意识和自我保护能力，在施工过程中要严格执行安全生产规章制度，正确使用安全防护设施和劳动保护用品。严禁违反“安全生产十不准”，认真贯彻建筑法，贯彻劳逸结合方针，严格控制加班加点。6） 加强机械设备的管理工作，保证各类机械能够安全运转，各类机械必须配合相应的安全防护措施。且定期检查保养
