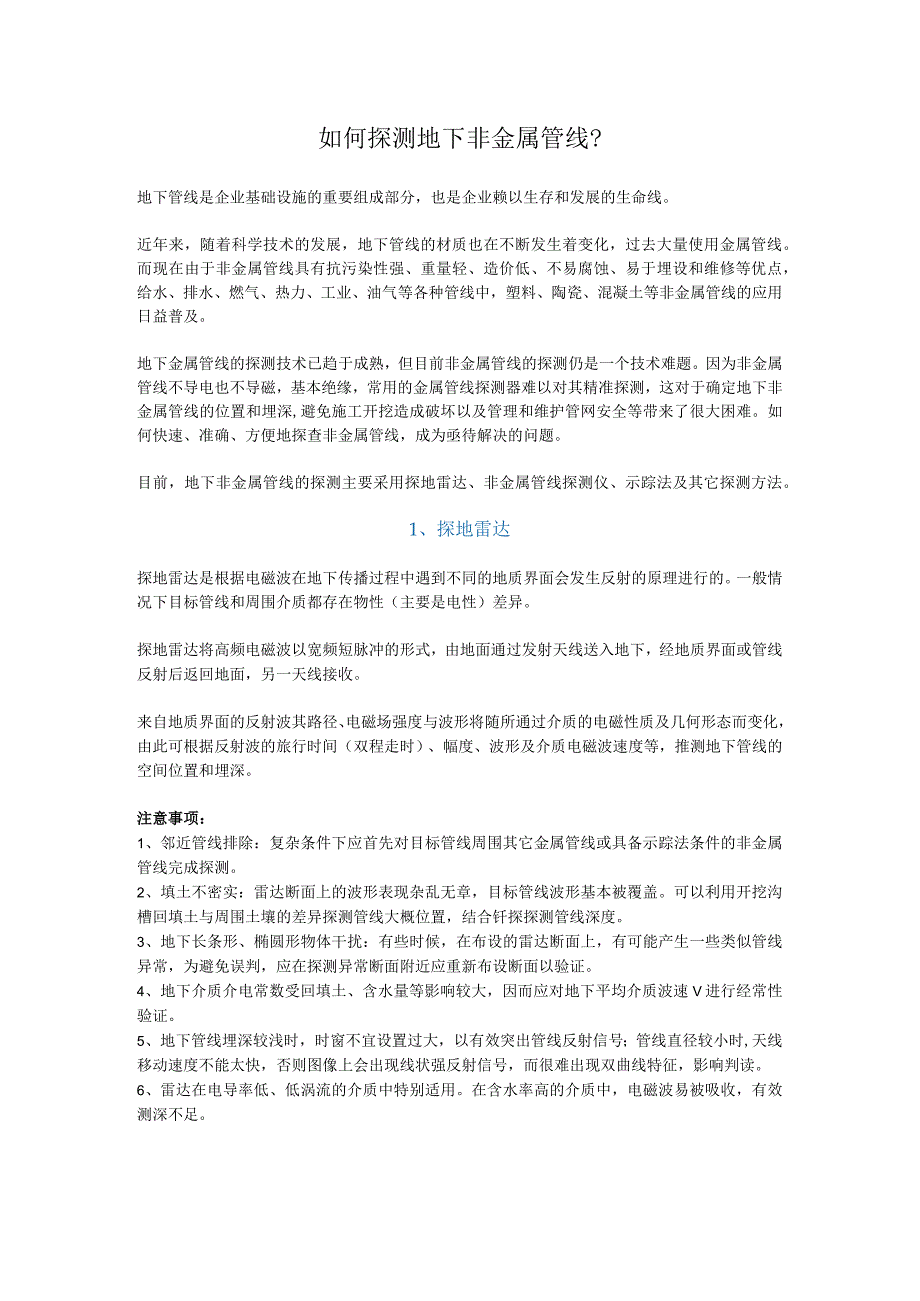

1、如何探测地下非金属管线?地下管线是企业基础设施的重要组成部分，也是企业赖以生存和发展的生命线。近年来，随着科学技术的发展，地下管线的材质也在不断发生着变化，过去大量使用金属管线。而现在由于非金属管线具有抗污染性强、重量轻、造价低、不易腐蚀、易于埋设和维修等优点，给水、排水、燃气、热力、工业、油气等各种管线中，塑料、陶瓷、混凝土等非金属管线的应用日益普及。地下金属管线的探测技术已趋于成熟，但目前非金属管线的探测仍是一个技术难题。因为非金属管线不导电也不导磁，基本绝缘，常用的金属管线探测器难以对其精准探测，这对于确定地下非金属管线的位置和埋深,避免施工开挖造成破坏以及管理和维护管网安全等带来了很大
2、困难。如何快速、准确、方便地探查非金属管线，成为亟待解决的问题。目前，地下非金属管线的探测主要采用探地雷达、非金属管线探测仪、示踪法及其它探测方法。1、探地雷达探地雷达是根据电磁波在地下传播过程中遇到不同的地质界面会发生反射的原理进行的。一般情况下目标管线和周围介质都存在物性（主要是电性）差异。探地雷达将高频电磁波以宽频短脉冲的形式，由地面通过发射天线送入地下，经地质界面或管线反射后返回地面，另一天线接收。来自地质界面的反射波其路径、电磁场强度与波形将随所通过介质的电磁性质及几何形态而变化，由此可根据反射波的旅行时间（双程走时）、幅度、波形及介质电磁波速度等，推测地下管线的空间位置和埋深。注意
3、事项：1、邻近管线排除：复杂条件下应首先对目标管线周围其它金属管线或具备示踪法条件的非金属管线完成探测。2、填土不密实：雷达断面上的波形表现杂乱无章，目标管线波形基本被覆盖。可以利用开挖沟槽回填土与周围土壤的差异探测管线大概位置，结合钎探探测管线深度。3、地下长条形、椭圆形物体干扰：有些时候，在布设的雷达断面上，有可能产生一些类似管线异常，为避免误判，应在探测异常断面附近应重新布设断面以验证。4、地下介质介电常数受回填土、含水量等影响较大，因而应对地下平均介质波速V进行经常性验证。5、地下管线埋深较浅时，时窗不宜设置过大，以有效突出管线反射信号；管线直径较小时,天线移动速度不能太快，否则图像上

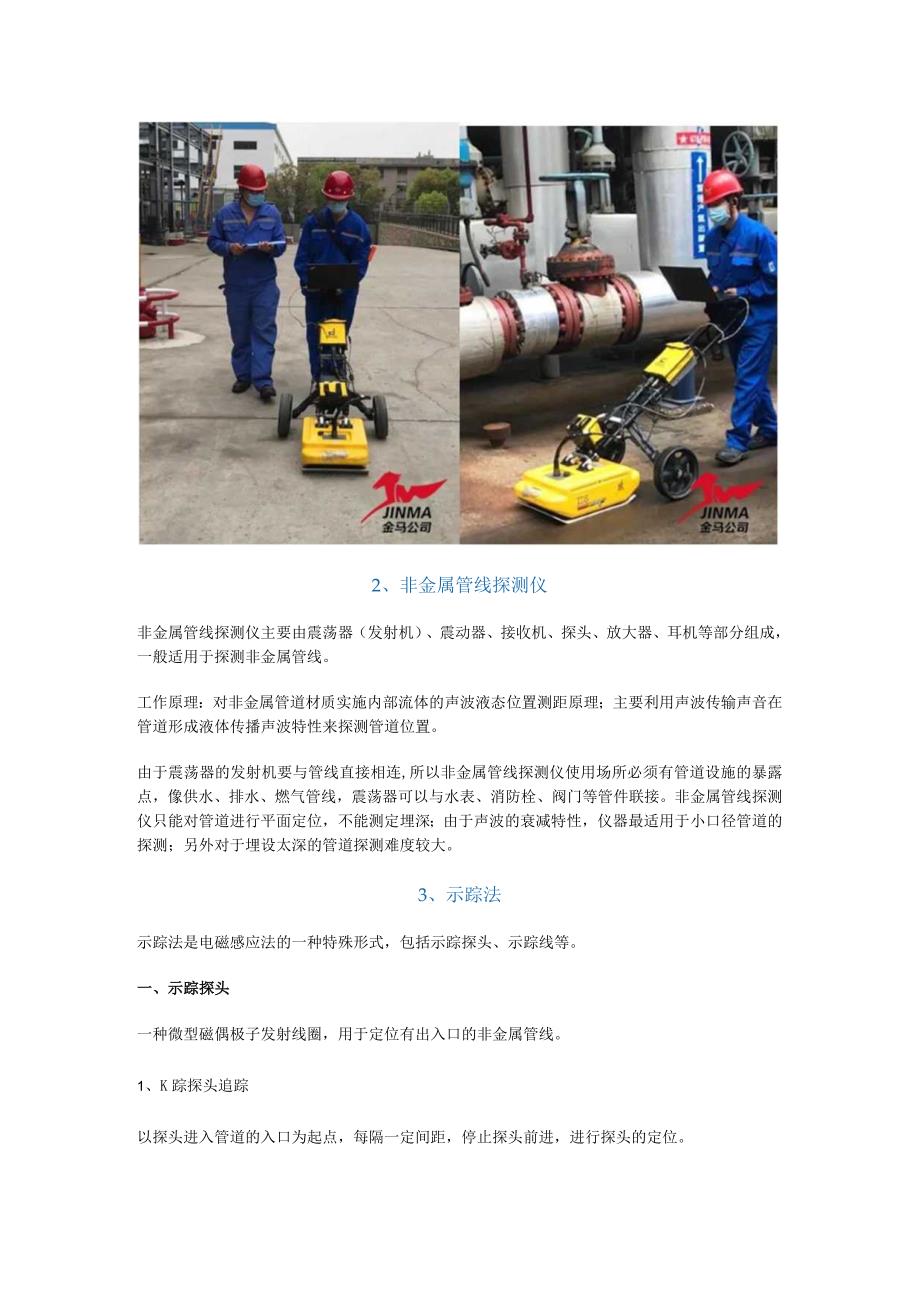

4、会出现线状强反射信号，而很难出现双曲线特征，影响判读。6、雷达在电导率低、低涡流的介质中特别适用。在含水率高的介质中，电磁波易被吸收，有效测深不足。2、非金属管线探测仪非金属管线探测仪主要由震荡器（发射机）、震动器、接收机、探头、放大器、耳机等部分组成，一般适用于探测非金属管线。工作原理：对非金属管道材质实施内部流体的声波液态位置测距原理；主要利用声波传输声音在管道形成液体传播声波特性来探测管道位置。由于震荡器的发射机要与管线直接相连,所以非金属管线探测仪使用场所必须有管道设施的暴露点，像供水、排水、燃气管线，震荡器可以与水表、消防栓、阀门等管件联接。非金属管线探测仪只能对管道进行平面定位，不

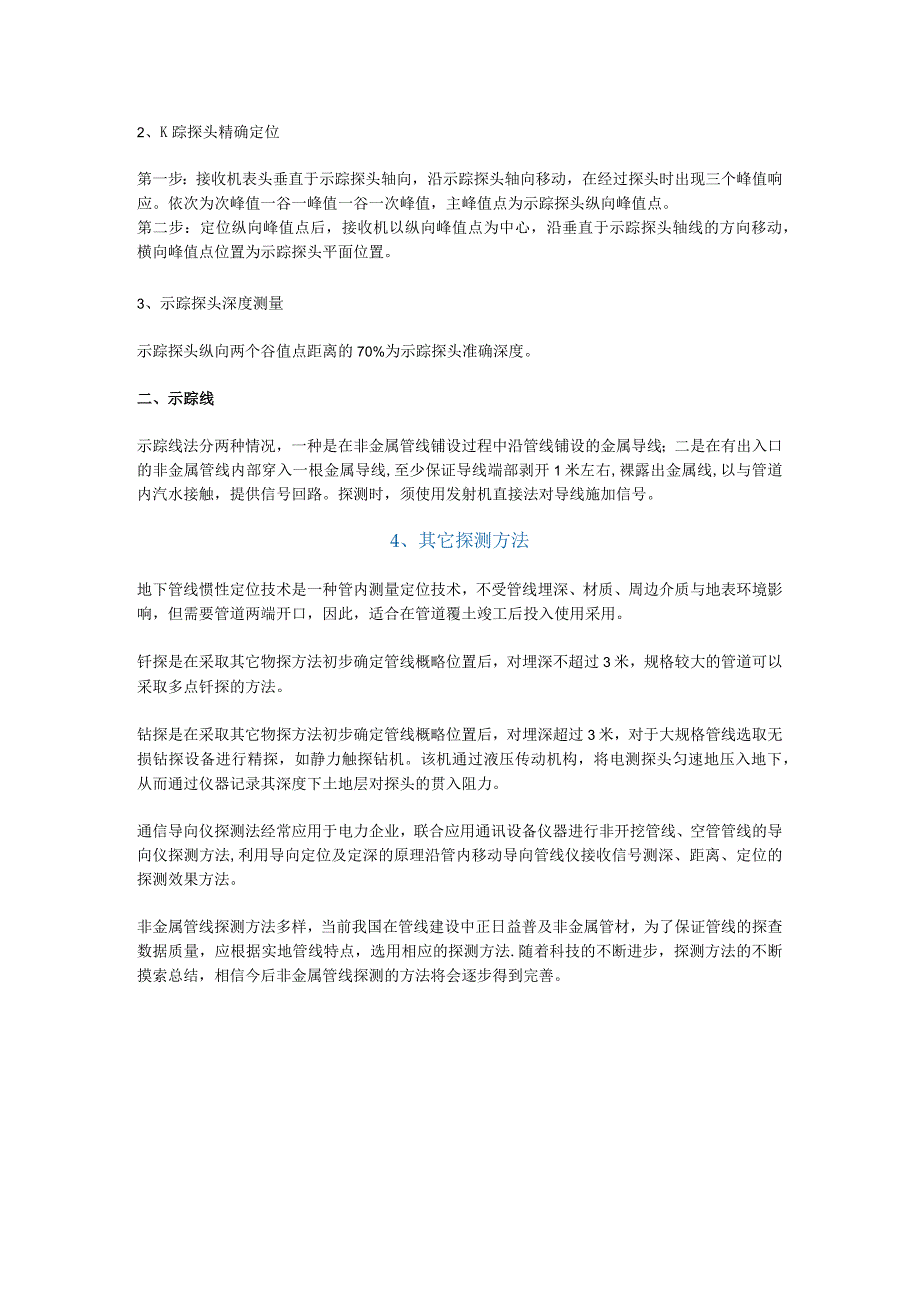

5、能测定埋深；由于声波的衰减特性，仪器最适用于小口径管道的探测；另外对于埋设太深的管道探测难度较大。3、示踪法示踪法是电磁感应法的一种特殊形式，包括示踪探头、示踪线等。一、示踪探头一种微型磁偶极子发射线圈，用于定位有出入口的非金属管线。1、K踪探头追踪以探头进入管道的入口为起点，每隔一定间距，停止探头前进，进行探头的定位。2、K踪探头精确定位第一步：接收机表头垂直于示踪探头轴向，沿示踪探头轴向移动，在经过探头时出现三个峰值响应。依次为次峰值一谷一峰值一谷一次峰值，主峰值点为示踪探头纵向峰值点。第二步：定位纵向峰值点后，接收机以纵向峰值点为中心，沿垂直于示踪探头轴线的方向移动，横向峰值点位置为示踪
6、探头平面位置。3、示踪探头深度测量示踪探头纵向两个谷值点距离的70%为示踪探头准确深度。二、示踪线示踪线法分两种情况，一种是在非金属管线铺设过程中沿管线铺设的金属导线；二是在有出入口的非金属管线内部穿入一根金属导线,至少保证导线端部剥开1米左右,裸露出金属线,以与管道内汽水接触，提供信号回路。探测时，须使用发射机直接法对导线施加信号。4、其它探测方法地下管线惯性定位技术是一种管内测量定位技术，不受管线埋深、材质、周边介质与地表环境影响，但需要管道两端开口，因此，适合在管道覆土竣工后投入使用采用。钎探是在采取其它物探方法初步确定管线概略位置后，对埋深不超过3米，规格较大的管道可以采取多点钎探的方
7、法。钻探是在采取其它物探方法初步确定管线概略位置后，对埋深超过3米，对于大规格管线选取无损钻探设备进行精探，如静力触探钻机。该机通过液压传动机构，将电测探头匀速地压入地下，从而通过仪器记录其深度下土地层对探头的贯入阻力。通信导向仪探测法经常应用于电力企业，联合应用通讯设备仪器进行非开挖管线、空管管线的导向仪探测方法,利用导向定位及定深的原理沿管内移动导向管线仪接收信号测深、距离、定位的探测效果方法。非金属管线探测方法多样，当前我国在管线建设中正日益普及非金属管材，为了保证管线的探查数据质量，应根据实地管线特点，选用相应的探测方法.随着科技的不断进步，探测方法的不断摸索总结，相信今后非金属管线探测的方法将会逐步得到完善。
