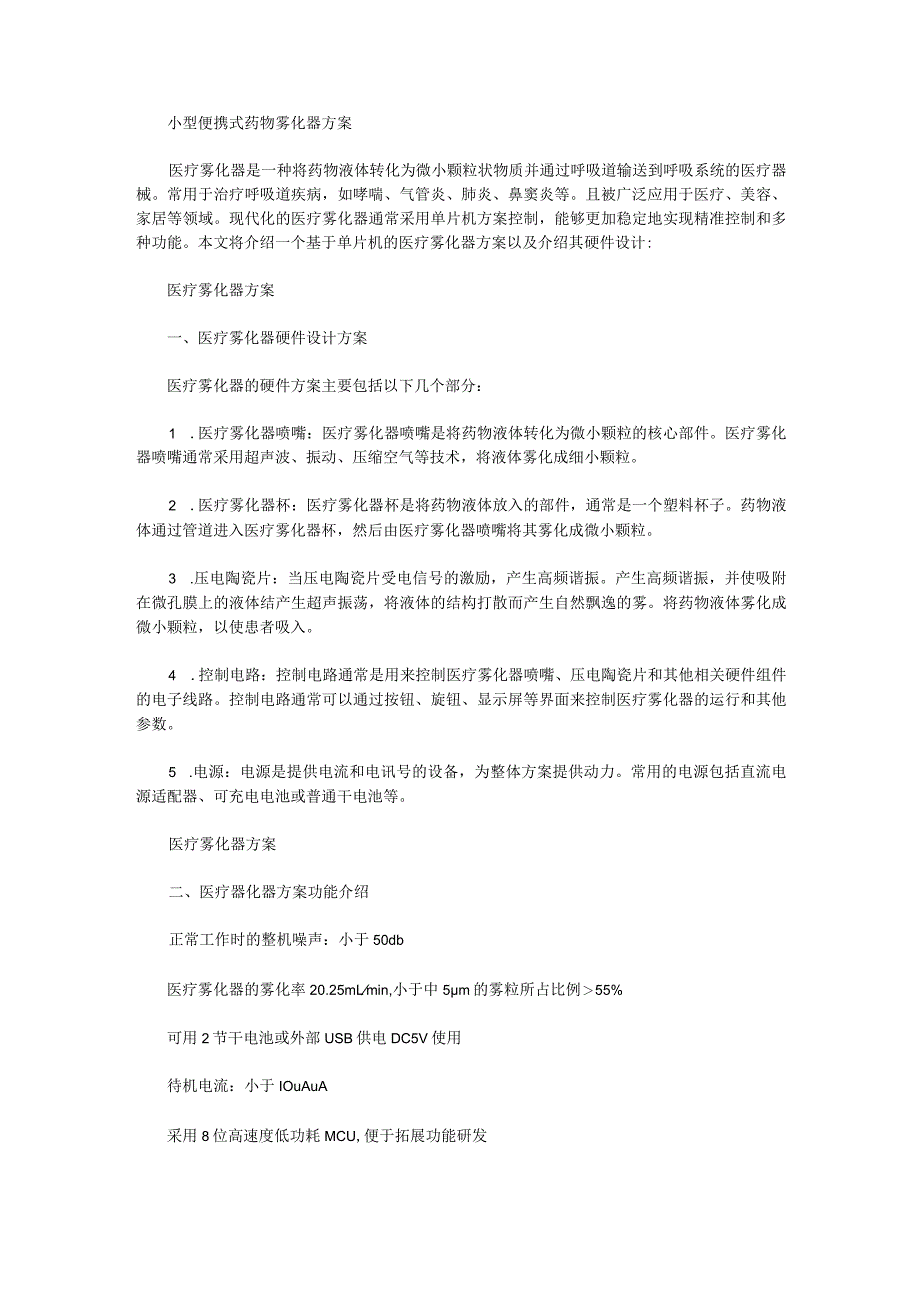

1、小型便携式药物雾化器方案医疗雾化器是一种将药物液体转化为微小颗粒状物质并通过呼吸道输送到呼吸系统的医疗器械。常用于治疗呼吸道疾病，如哮喘、气管炎、肺炎、鼻窦炎等。且被广泛应用于医疗、美容、家居等领域。现代化的医疗雾化器通常采用单片机方案控制，能够更加稳定地实现精准控制和多种功能。本文将介绍一个基于单片机的医疗雾化器方案以及介绍其硬件设计:医疗雾化器方案一、医疗雾化器硬件设计方案医疗雾化器的硬件方案主要包括以下几个部分：1 .医疗雾化器喷嘴：医疗雾化器喷嘴是将药物液体转化为微小颗粒的核心部件。医疗雾化器喷嘴通常采用超声波、振动、压缩空气等技术，将液体雾化成细小颗粒。2 .医疗雾化器杯：医疗雾化器
2、杯是将药物液体放入的部件，通常是一个塑料杯子。药物液体通过管道进入医疗雾化器杯，然后由医疗雾化器喷嘴将其雾化成微小颗粒。3 .压电陶瓷片：当压电陶瓷片受电信号的激励，产生高频谐振。产生高频谐振，并使吸附在微孔膜上的液体结产生超声振荡，将液体的结构打散而产生自然飘逸的雾。将药物液体雾化成微小颗粒，以使患者吸入。4 .控制电路：控制电路通常是用来控制医疗雾化器喷嘴、压电陶瓷片和其他相关硬件组件的电子线路。控制电路通常可以通过按钮、旋钮、显示屏等界面来控制医疗雾化器的运行和其他参数。5 .电源：电源是提供电流和电讯号的设备，为整体方案提供动力。常用的电源包括直流电源适配器、可充电电池或普通干电池等。

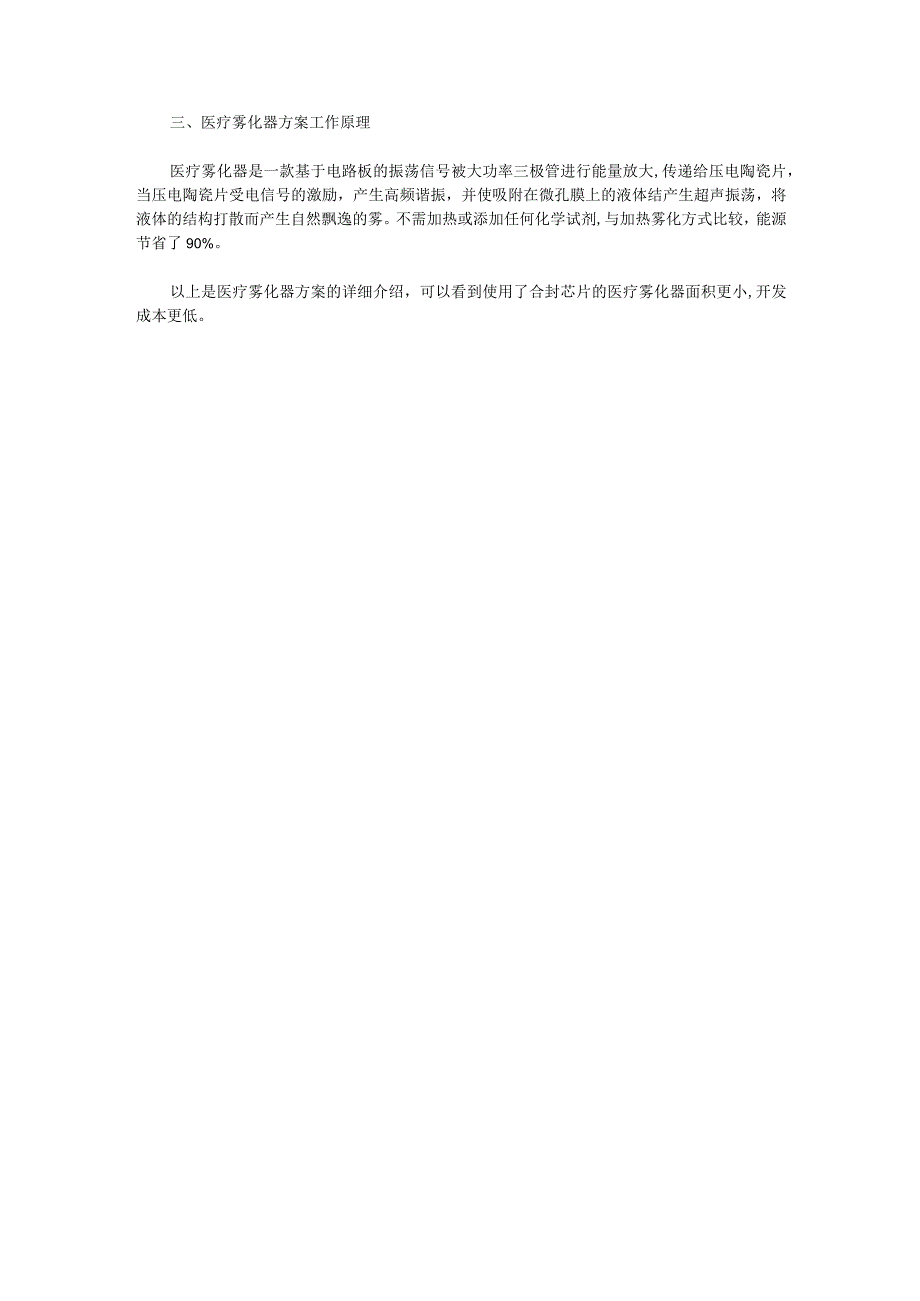

3、医疗雾化器方案二、医疗器化器方案功能介绍正常工作时的整机噪声：小于50db医疗雾化器的雾化率20.25mLmin,小于中5m的雾粒所占比例55%可用2节干电池或外部USB供电DC5V使用待机电流：小于IOuAuA采用8位高速度低功耗MCU,便于拓展功能研发三、医疗雾化器方案工作原理医疗雾化器是一款基于电路板的振荡信号被大功率三极管进行能量放大,传递给压电陶瓷片，当压电陶瓷片受电信号的激励，产生高频谐振，并使吸附在微孔膜上的液体结产生超声振荡，将液体的结构打散而产生自然飘逸的雾。不需加热或添加任何化学试剂,与加热雾化方式比较，能源节省了90%。以上是医疗雾化器方案的详细介绍，可以看到使用了合封芯片的医疗雾化器面积更小,开发成本更低。
