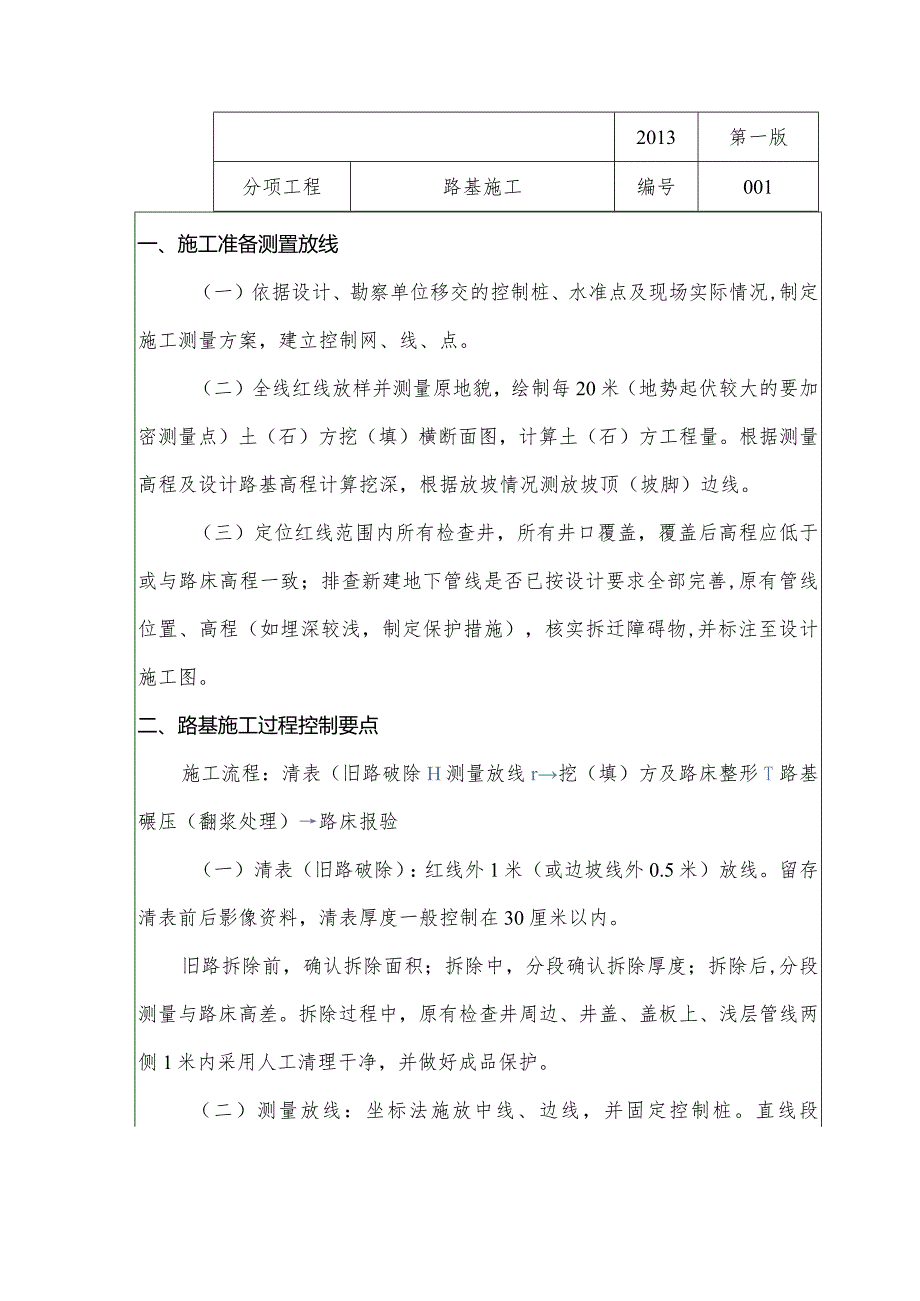

1、2013第一版分项工程路基施工编号001一、施工准备测置放线(一)依据设计、勘察单位移交的控制桩、水准点及现场实际情况,制定施工测量方案,建立控制网、线、点。(二)全线红线放样并测量原地貌,绘制每20米(地势起伏较大的要加密测量点)土(石)方挖(填)横断面图,计算土(石)方工程量。根据测量高程及设计路基高程计算挖深,根据放坡情况测放坡顶(坡脚)边线。(三)定位红线范围内所有检查井,所有井口覆盖,覆盖后高程应低于或与路床高程一致;排查新建地下管线是否已按设计要求全部完善,原有管线位置、高程(如埋深较浅,制定保护措施),核实拆迁障碍物,并标注至设计施工图。二、路基施工过程控制要点施工流程:清表(旧

2、路破除H测量放线r挖(填)方及路床整形T路基碾压(翻浆处理)路床报验(一)清表(旧路破除):红线外1米(或边坡线外0.5米)放线。留存清表前后影像资料,清表厚度一般控制在30厘米以内。旧路拆除前,确认拆除面积;拆除中,分段确认拆除厚度;拆除后,分段测量与路床高差。拆除过程中,原有检查井周边、井盖、盖板上、浅层管线两侧1米内采用人工清理干净,并做好成品保护。(二)测量放线:坐标法施放中线、边线,并固定控制桩。直线段每20m定出一个中桩和边桩;曲线段每IOm定出一个中桩和边桩;并用白灰撒出控制线:中心线、挖方段道路边线及坡顶线、填方段道路边线及坡脚线。车行道控制桩位置:在中央绿化带固定中心桩(如无

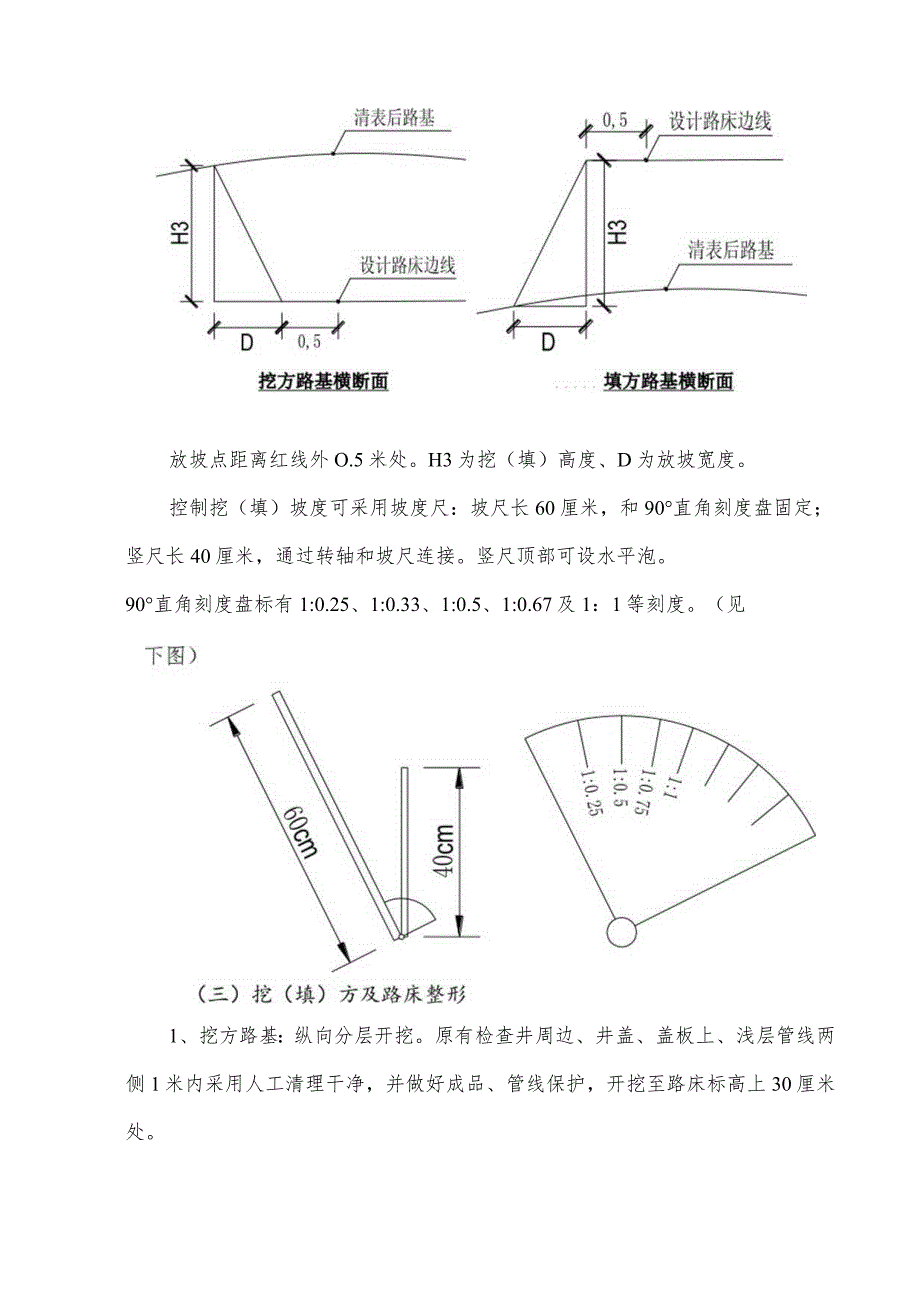

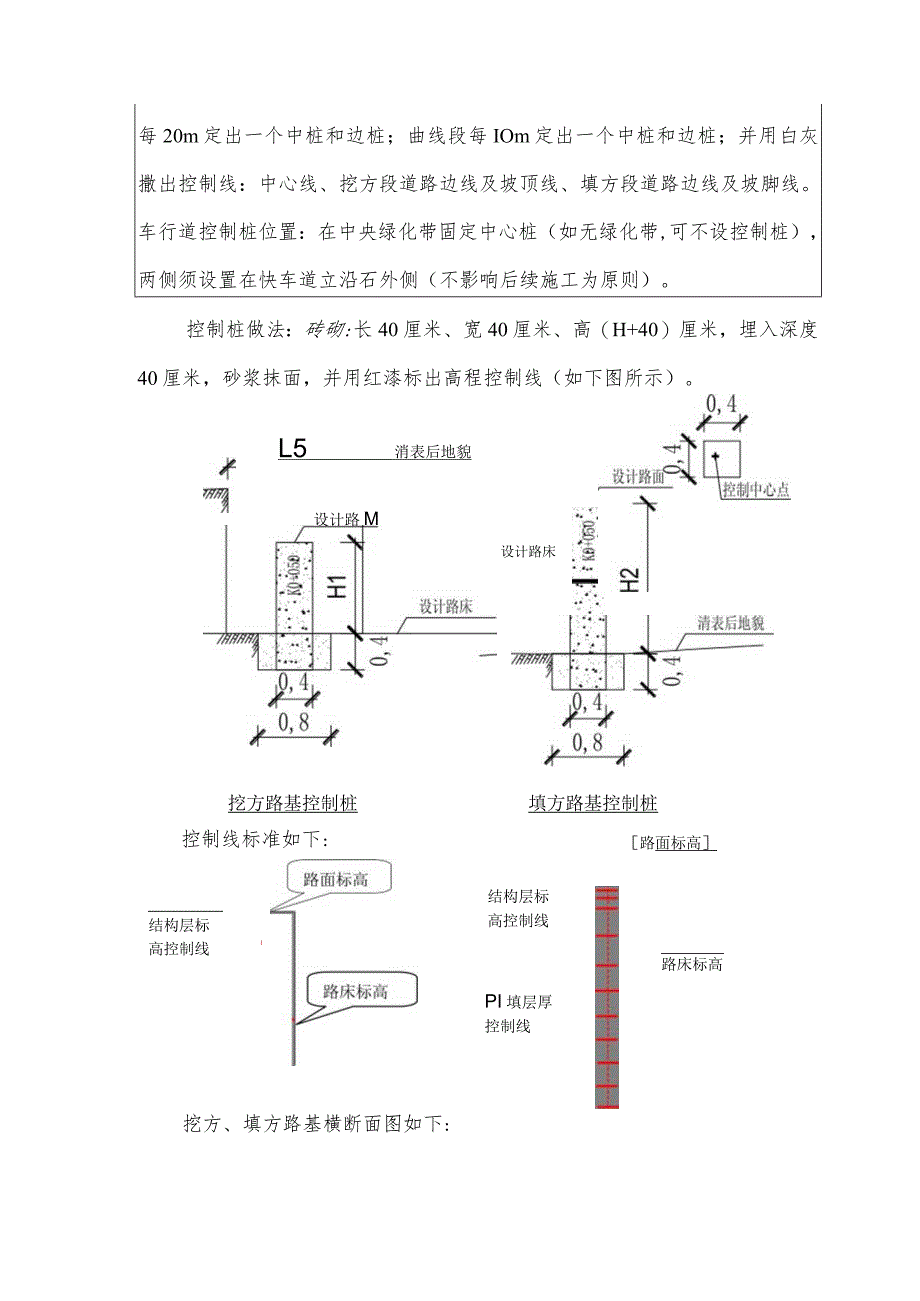

3、绿化带,可不设控制桩),两侧须设置在快车道立沿石外侧(不影响后续施工为原则)。控制桩做法:砖砌:长40厘米、宽40厘米、高(H+40)厘米,埋入深度40厘米,砂浆抹面,并用红漆标出高程控制线(如下图所示)。L5消表后地貌设计路M设计路床挖方路基控制桩填方路基控制桩控制线标准如下:结构层标 高控制线I路面标高结构层标 高控制线PI填层厚 控制线路床标高挖方、填方路基横断面图如下:放坡点距离红线外O.5米处。H3为挖(填)高度、D为放坡宽度。控制挖(填)坡度可采用坡度尺:坡尺长60厘米,和90直角刻度盘固定;竖尺长40厘米,通过转轴和坡尺连接。竖尺顶部可设水平泡。90直角刻度盘标有1:0.25、1

4、:0.33、1:0.5、1:0.67及1:1等刻度。(见1、挖方路基:纵向分层开挖。原有检查井周边、井盖、盖板上、浅层管线两侧1米内采用人工清理干净,并做好成品、管线保护,开挖至路床标高上30厘米处。根据控制桩,每10米挂线(纵、横),人工配合挖掘机整平路床。2、填方路基:选择代表性的一个区段(长度不小于100米)作为试验段。水平分层填筑、碾压:每层压实厚度不超过20厘米,碾压不到的部位应辅夯压实。(1)土方路基:不应使用淤泥、沼泽土、泥炭土、冻土、有机土及生活垃圾的土作为路基填料。使用房渣土、工业废渣等须经试验,确认可靠并经建设单位、设计单位同意后方可使用。原土回填须过筛。(2)石方路基:填

5、石路基宜选用12吨以上的振动压路机、25吨以上的轮胎压路机或2.5吨以上的夯锤压(夯)实。路基范围内管线、构筑物四周宜回填土料。3、分段填筑接茬及路堤、路堑交界地段处理:采用台阶方式搭接,每阶宽度不得小于1米,并碾压密实。4、管线保护:原有浅层管线或新建管线覆土小于50cm时,应根据设计要求对管线进行保护,管线上覆土小于50Cm时,不得采用大型压路机进行碾压。(四)路基碾压(翻浆处理):路基碾压应做样板段,根据压路机配置情况确定碾压遍数。碾压应:先轻后重、先静后振、先低后高、先慢后块、轮迹重叠。路基整形完成后,先初压一遍(或采用大挖掘机),再人工细部找平后碾压。碾压过程中,路基如出现翻浆现象,

6、根据设计要求进行处理。(五)特殊土路基:如遇湿陷性黄土、盐渍土、膨胀土、冻土及湖、塘、沼泽等特殊土,须严格按设计单位意见,进行加固处理,必要时对方案进行专家论证。(六)路床报验:1、外观:路床(检查井及构造物周围)平整、坚实,无明显轮迹、翻浆、波浪、起皮等现象;路堤边坡应密实、稳定、平顺。2、测量:压实度达到设计标准;中线、宽度、平整度、纵坡、横坡及边坡满足规范要求。三、其他注意事项(一)进行路基施工时,路基两侧渣土应随施工同步清理干净,路基施工完成后,路基两侧平整、干净。(二)雨期施工:1、路基土方宜避开主汛期施工。2、路基因雨产生翻浆时,应及时进行逐段处理,不应全线开挖。3、挖方地段每日停

7、止作业前应将开挖面整平,保持基面排水与边坡稳定。4、填方地段当日填士应当日碾压密实。(三)冬期施工:1、路基土方开挖至路床时,必须当日碾压成活。2、路堑边坡应在开挖过程中及时修整。3、填方土层宜用未冻、易透水、符合规定的土。4、路基不应用含有冻土块的土料填筑。编制:工程部编写审核2013第一版分项工程检查井、雨水斗加固编号002一、施工准备(一)检查井盖、雨水算子:进场后必须配套存放,并做好产品标识(每套编号,便于追溯),相关质量保证资料完善,经验收后入库存放,现场不得存放不合格品。(二)测量定位:路床整形前,用全站仪采集检查井中心坐标并覆盖,签字书面存档两份;加固检查井前,用全站仪放点,找出

8、检查井。二、检查并加固施工过程控制要点施工流程:测量定位一基坑开挖(清理井口起理f钢筋加工、安装内模制作安井座固一高程控3锚固钢筋安装T混凝土浇筑、成活(高程复测内处理T检查验收(一)基坑开挖(清理):基坑为圆形,小700的检查井:开挖直径1.7m,900的检查井:开挖直径1.9m,以井中心为圆心画圆,沥青面层采用切割锯割缝,采用风镐破除结构层。(切割允许误差0,+5cm)不得扰动路面结构(严禁产生隆起或裂纹),保证坑壁整齐、圆顺、坚实;破除后的垃圾及时清理,并保证基底应清理干净,基底不得存在松散结构层,混凝土浇筑前应用水冲洗、湿润。(二)井口起垫:砂浆采用机械拌合,砖用水浸湿,砌筑时砂浆饱满

9、,尺寸准确;基底井周部分采用C15混凝土壤实、找平;砌筑井口直径(抹面后)应与检查井盖的有效直径吻合。(三)钢筋加工、安装:骨架安装应与井口位置吻合,保证底部保护层厚度;骨架应牢固,并避免踩踏造成变形。(四)内模制作安装:可参照右图。(五)井座固定:采用悬吊可调式支架固定井座;电力检查井开启方向与穿线垂直,其余检查井盖开启方向应与行车方向相反。 高后控制点(七)锚固螺栓安装:按设计要求施工;设计无要求时,每座检查(六)高程控制:井盖安装高程按测量定位的四个点用“井字法”控制。纵向拉线控制长度:井盖每侧为5米,如遇变坡点,可缩短至变坡点;外露高度与面层厚度相同(允许误差5mm)。井不少于8根。(

10、八)混凝土浇筑、成活(高程复测):采用C25混凝土浇筑,必须振捣,必须在混凝土振捣完成后准确复核高程;混凝土终凝后,应将表面浮浆清除、拉毛。混凝土表面与路面(沥青下(中)面层)平齐,保证井座外露部分与沥青上面层厚度一致。覆盖薄膜或毛毡保潮养护,强度达到70%以上时方可放行。目前采用的防沉降井盖(如右图类型),加固完成后,应在井盖与混凝土空隙间塞填MlO干硬砂浆。(九)井内处理:加固混凝土井口内圆要求为不抹面的清水墙,可以不安装爬梯;砖砌井口在加固完成后抹面,井口抹面应保证井壁平滑、圆顺,抹面应密实、压光。并及时清理检查井内洒漏的杂土。(十)检查验收:每天浇筑完成后,由项目部质检员组织施工负责人

11、、施工队伍现场验收,验收资料签字存档,并在检查井背面张贴标识,标识内容包含以下内容:施工队伍名称、负责人姓名,施工现场负责人及验收人,施工日期。混凝土路面的检查井加固在混凝土路面浇筑完成后实施,路面浇筑时预留好检查井加固的基坑三、雨水斗加固施工过程控制要点(一)加固各部位尺寸如下图所示:(二)加固流程同检查并加固,控制过程不同点及要点如下1、雨水斗的加固应在安装完成立沿石后进行;雨水斗加固切割宽度85cm(允许误差0,+5Cm),长度每侧雨水斗砖墙内侧宽出30Cnb如有设计图纸按设计图纸施工。2、预制过梁中心线应与相邻两套井算缝隙重合,安装牢固,且与井算底座与预制过梁因紧密贴合,不得悬空,保证

12、受力均匀。3、井算开启方向:普通型井篦开启方式为垂直行车方向时,防沉降型井篦开启方式与行车方向相反。4、井内壁与立沿石间部分,加固深度内不得采用砖砌,须与加固同时浇筑混凝土。5、雨水斗的加固与雨水篦子加固同时进行,形成一个整体,加固完成后,再抹面。6、加固完成后,雨水篦子的外露高度应比沥青面层低IOnlm(允许误差0,-5mm)o7、无平沿石时,雨水篦子与立沿石间隙采用面层料填充;有平沿石时,采用水泥砂浆抹面。编制:工程部编写审核2013第一版分项工程花砖铺装编号003一施工准备:(一)工序交接检验:花砖铺砌应在两侧沿石按照一定模数安装完毕后进行铺设,相应的花砖下层的平整度、压实度应符合要求。

13、(二)材料准备:1、花砖抗压强度、抗折强度符合要求。2、采用干硬砂浆,采用机械拌和,必须保证均匀,砂必须过筛(筛孔5*5)后使用,铺浆采用刮板找平,厚度要均匀。3、花砖采用水泥浆挂膏。二、花砖铺设控制要点:(一)工艺流程:准备工作一铺装一修整灌缝一验收(二)具体操作1、准备工作(1)测量放线:施工前测放人行道两侧立沿石边线(注意:两侧立沿石包含在人行道宽度内);其次,根据人行道设计宽度以及立沿石厚度计算花砖铺装宽度;然后,结合花砖模数适当调整人行道花砖铺装宽度。调整原则:不低于设计宽度。(2)验收基层(高程、强度、厚度、平整度等)。(3)根据上述定线原则,找出两侧立沿石外侧至少Irn范围以内的

14、所有检查井,并提升至合适位置。(4)确定花砖铺装图案,定位盲道位置。对于人行道较窄(宽度低于1米)、有线杆等障碍物的可不铺设盲道。其次,对于检查井较多,视情况调整盲道位置。2、铺装:(1)找出井口之后,先安装好两侧立沿石,同时每隔5m铺设标准砖,以检验沿石宽度是否符合花砖模数。(2)人行道板铺砌前清除干净垫层上的杂物,根据天气状况适当洒水湿润。(3)提升检查井口、测放预留树坑。铺装方案的选择:正常段花砖铺砌时,遵循先铺盲道再铺其他的原则,即盲道铺砌完毕后,再以盲道砖为参照向两边铺砌花砖。根据测量的数据挂纵向长线,以保证道板纵缝的直顺度。因横向距离较小易于控制缝宽和直顺度。人行道有转折点处铺装过

15、度:中间加设“顺铺”过渡。盲道必须避开树池、检查井、杆线等障碍物,路口处盲道应铺设为无障碍形式,盲道与盲道的交叉点在重叠范围内用停步砖;盲点砖与障碍物及沿石距离为2550cm。花砖铺设过程中挂膏要均匀。检测,每铺装一段,采用3米直尺检测平整度,拉线检测平整度。3、灌封及养护:采用筛细砂(干砂),分多次扫缝,并适当洒水,直至缝隙饱满(与砖棱齐平)。养护不少于7天,养护期间不得碾压、碰撞花砖,并保湿养护。4、验收:验收要符合规范要求,三、其它注意事项:(一)施工时必须做到“工完料清”(二)花砖运至施工现场时,由专职材料员和配属队伍队长进行严格验收,若发现质量问题,材料员和配属队伍队长拒绝签收料单、拒绝卸货,验收后因质量问题造成的损失由配属队伍自行负责。编制:工程部编写审核作业指导书2013第一一版分项工程沟槽结构层恢复编号004一施工准备:(一)工序交接检验:沟槽结构层恢复必须在沟槽回填完成并通过隐蔽工程验收后实施(报质监站)。(二)材料准备:二灰
