1、实习报告一、渭南33OkV变电站1. 公司介绍国网陕西省电力公司检修公司是国网陕西省电力公司的直属二级单位。按照国家电网公司“三集五大”改革发展的战略部署，国网陕西检修公司有效整合国网陕西省电力公司内部2个超高压运行公司（西安输变电运行公司、陕西超高压运行公司）及10个地市供电公司共12家单位相关人员、资源和业务，于2012年2月15日成立。公司现有7个职能部门（办公室、人力资源部、财务资产部、运维检修部、安全监察质量部、党群工作部、监察审计部）、4个运维分部（西安、宝鸡、渭南、延安分部）、4个基层单位（变电检修中心、输电检修中心、综合服务中心和宝鸡换流站），目前有79个班组，1225名员工，
2、平均年龄34.7岁。公司负责运维陕西境内1座500千伏换流站（宝鸡换流站）、5座750千伏变电站（信义变、洛川变、榆横变、乾县变、南山变）、53座330千伏变电站，变电总容量5361.169万千伏安；运维214条330千伏及以上交、直流输电线路，共11128.348公里，运维总资产达265.89亿元。根据业务职责，国网陕西检修公司主要承担国网陕西省330千伏及以上变电站（换流站）和交直流输电线路的运维工作，负责受委托的跨区交直流输变电设备运检工作；负责330千伏及以上输变电设备检修、技术改造、电气试验和继电保护等自动化装置检验；负责检修基地管理，并引入社会化资源，联合设备制造企业开展备品备件联
3、储和工厂化检修协作；负责职责范围内的备品备件统一管理和大型检修工器具管理;受委托开展110千伏变压器、断路器、GIS设备的A、B类检修、技术改造及故障抢修；作为应急抢修的常备队伍，开展电网应急抢修和紧急缺陷处理。自成立以来，国网陕西省电力公司检修公司以科学发展观为指导，以“大检修”体系建设为己任，坚持“诚信、责任、创新、奉献”的企业核心价值观和“努力超越，追求卓越”的企业精神，加强“三个建设”，推进“两个转变”,深化依法治企和标准化建设，全面开展创先争优，切实提高陕西超高压电网的安全质量和管理水平，公司改革发展各项事业不断取得新进步，“一强三优”现代公司建设迈出了坚实步伐，为陕西经济社会发展做

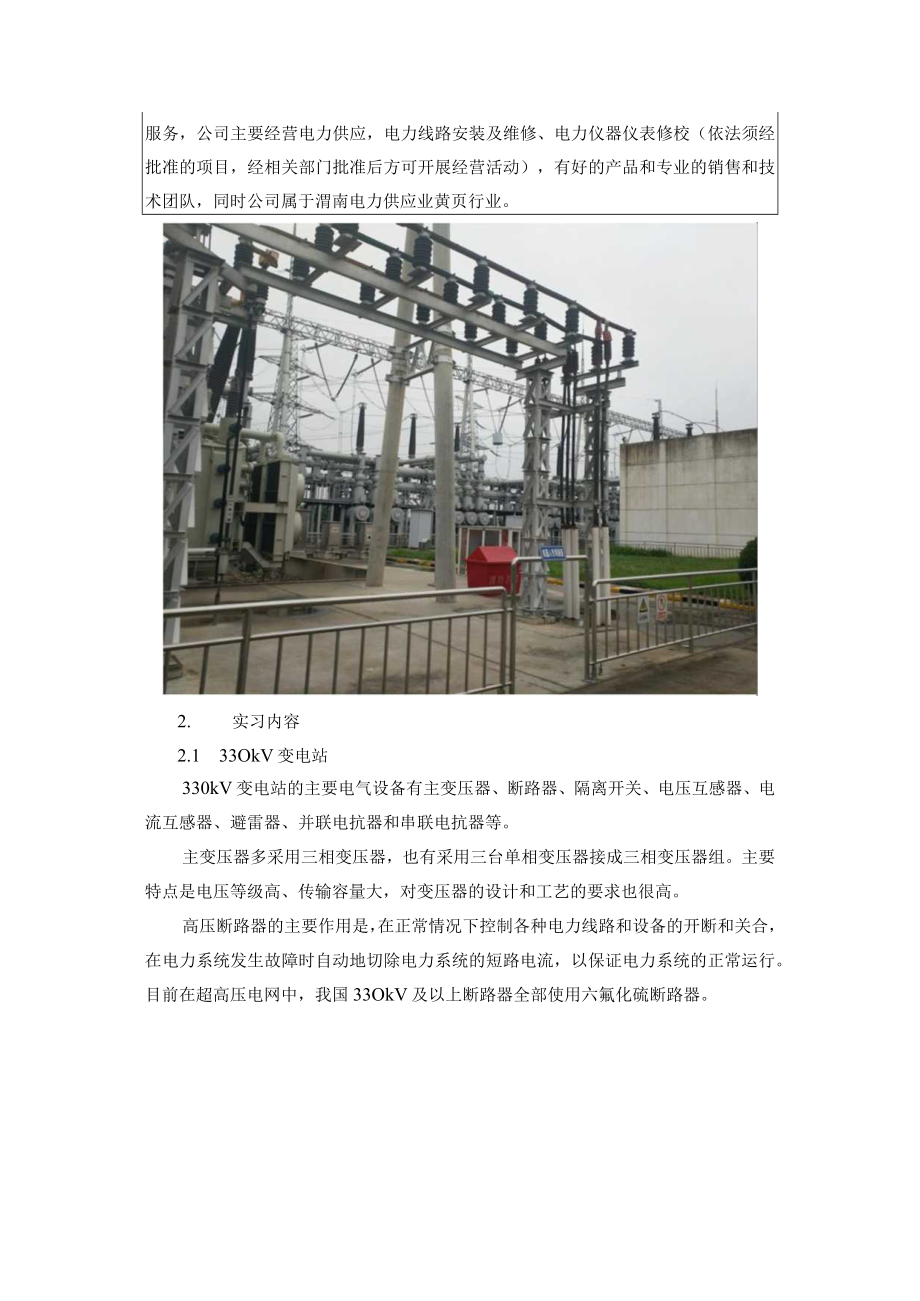

4、出了积极贡献。国网陕西省电力公司渭南供电公司办公室地址位于铜矿储量位居全国第二的渭南，渭南渭南市前进路IlO号，于2008年07月03日在渭南市工商行政管理局注册成立，在公司发展壮大的10年里，始终为客户提供好的产品和技术支持、健全的售后服务，公司主要经营电力供应，电力线路安装及维修、电力仪器仪表修校（依法须经批准的项目，经相关部门批准后方可开展经营活动），有好的产品和专业的销售和技术团队，同时公司属于渭南电力供应业黄页行业。2. 实习内容2.1 33OkV变电站330kV变电站的主要电气设备有主变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、并联电抗器和串联电抗器等。主变压器多采用
5、三相变压器，也有采用三台单相变压器接成三相变压器组。主要特点是电压等级高、传输容量大，对变压器的设计和工艺的要求也很高。高压断路器的主要作用是，在正常情况下控制各种电力线路和设备的开断和关合，在电力系统发生故障时自动地切除电力系统的短路电流，以保证电力系统的正常运行。目前在超高压电网中，我国33OkV及以上断路器全部使用六氟化硫断路器。隔离开关是高压开关设备的一种，在结构上，隔离开关没有专门的灭弧装置，因此不能用来拉合负荷电流和短路电流，。正常分开位置时，隔离开关两端之间有符合安全要求的可见绝缘距离，在电网中，其主要用途有：设备检修时，隔离开关用来隔离有电和无电部分，形成明显的开断点，以保证工
6、作人员和设备的安全；隔离开关和断路器相配合，进行倒闸操作，以改变系统接线的运行方式。其只要作用是电气隔离。电压互感器作为电压变换装置跨接于高压与零线之间，将高电压转换成各种设备和仪表的工作电压；电压互感器的主要用途有：供电量结算用，要求有0.2级准确等级，但输出容量不大；用作继电保护的电影信号源，要求准确等级一般为0.5级及3p,输出容量一般较大；用作合闸或重合闸检查同期、检无压信号，要求准确等级一般为1.0级和3.0级，输出容量较大。现代电力系统中，电压互感器一般可做到四绕组式，这样一台电压互感器可集上述三种用途于一身。电压互感器分为电磁式和电容式两大类，目前在500kV电力系统中，大量使用
7、的都是电容式电压互感器。电流互感器是专门用作变换电流的特种变压器。电流互感器的一次绕组串联在电力线路中，线路中的电流就是互感器的一次电流，二次绕组接有测量仪表和保护装置，作为二次绕组的负荷，二次绕组输出电流额定值一般为5A或IAo2.2 变频谐振试验装置变频谐振试验装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS.高压交联电缆、互感器、套管等的交接实验和预防性试验。变频谐振试验装置由变频电源、
8、励磁变压器、电抗器、分压器及补偿电容器组成。2.3 轻型实验变压器充气无晕超轻型实验变压器随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。2.4 交直流分压器交直流分压器用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压，是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压，工频高压的测量。交直流分压器是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽
9、结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定。交直流分压器采用等电位屏蔽方法，测量精度高，数字显示，具有精度高、性能稳定，结构简单、体积小，重量轻，便于携带，是取代静电电压表进行现场测量的理想设备。2.5 高压核相设备高压核相设备使高压数显核相这项危险性较大的而又必不可少的工作安全可靠，指针显示一目了然，重量只有用互感器1/101/20,携带方便。实在是高压电工不可缺少的工具。电力系统核对相位是经常性的工作。传统的定相方法多数采用电压互感器或高压验电器。这些方法前者设备笨重，后者依靠微弱的辉光指示容易出现误判断。二、西安重装矿山电器设备有限公司1.实
10、习单位概况西安重装矿山电器设备有限公司，原煤炭工业部西安煤矿仪表厂，始建于1965年10月，1998年更名为西安煤矿安全仪器厂，2010年陕西煤业化工集团机械板块整合，于2011年6月成立西安重装矿山电器设备有限公司，是西安重工装备制造集团有限公司全资子公司。系全国生产煤矿安全仪器仪表及装备的原煤炭部指定的三大专业定点生产厂家之一，国有中型企业，地处古城西安。公司注册资本金8000万元，现有职工172人，其中各类专业技术人员72人，中级以上职称46人。公司拥有一支高素质的员工队伍和高水平的研发团队，拥有先进的技术装备、雄厚的生产能力、完善的质量保证体系、现代化的企业管理模式，能为各类用户提供优
11、质的服务。公司生产的主要产品有：矿用隔爆（组合）开关、高低压配电柜、煤矿安全生产数字化、信息化、自动化系统、矿山井下救护设备、煤矿专用设备、选煤设备及配套环保设备、安全检测仪器仪表及矿山照明设备等。公司产品曾荣获全国科技大会科技成果奖，第六届中国专利技术博览会金奖、国家级新产品，多次荣获省优、部优产品称号，并在国家质量抽查中多次名列第一。公司通过了IS09001质量管理体系认证。2015年通过了西安市高新技术企业认证。公司的宗旨：一切为了发展，一切为了用户，一切为了员工；用户满意，员工幸福。用我们的诚信，竭诚的为用户服务,与用户共同发展。2.实习内容2.1户内交流金属封闭开关设备（型号KYN2
12、8A-12）额定短时工频耐受电压42kV额定短时耐受电流31.5kA额定短路持续时间4s额定峰值耐受电流80kA额定雷电冲击电压75kV额定电压12kV额定电流600A额定频率50Hz执行标准GB3906防护等级1P4X2.2万能式断路器（型号DWI5-1600）额定电流：16OOA额定电压：380V整定电流：16OOA额定冲击耐受电压Uimp：6kV额定绝缘电压660V额定极限短路分断能力：1CU=40kA释能电磁铁AC380V额定运行短路分断能力：lcs=30kA分励脱扣器AC380V长延时整定电流：0.7-Iln储能电动机AC380V设瞬时整定电流：3-61n辅助开关3开3闭备欠压脱扣器
13、380V延时Is额定功率：50Hz使用类别A参数:2.3矿用隔爆型真空馈电开关矿用隔爆型真空馈电开关适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50hz、电压至1140v的线路中，作为供电系统的总开关、分支开关、或作为矿用隔爆型移动变电站用馈电开关，也可以作为大容量电动机不频繁起动之用，有过载、短路、欠压、漏电保护等功能。常规型1、保护功能：有欠压保护、断路保护、过载保护、漏电保护、漏电闭锁等；2、显示功能：采用大功率发光二极管直观显示合闸、分闸及各种故障状态；3、开关设备有试验开关、可对控制线路和保护线路进行检查；4、漏电保护和漏电闭锁采用直流附加法原理，漏电检
14、测回路安全可靠。智能型1、保功能能：具有过载、短路、欠压、过压、三相不平衡（包括断相）、分开关的选择性漏电保护及漏电闭锁、总开关的漏电保护和漏电闭锁等功能；2、显示功能：采用大功率发光二极管直观显示合闸、分闸和闭锁状态，并配有汉字液晶显示，实时显示系统电压、三相电流、分合闸情况和绝缘电阻值，并具有故障记忆功能；3、选择性漏电保护采用零序电流方向型原理，作为分支开关使用时,若支路发生漏电现角，本支路开关保护跳闸，而其它支路开关和总开关均不会跳闸；注：本开关作为分开关使用时.，可以与常规型和智能性两种型号的总开关配套使用；4、开关设备有漏电试验和过流试验按钮，可随时检测馈电开关保护功能。它有以下几
15、个特点：1、该型馈电开关既可作为供电系统的总开关或分支开关，或作为矿用隔爆型移动变电站用馈电开关，也可作为大容量电动机不频繁起动作用；2、分断能力强、分析速度快。极限分断能力达12.5ka,分断时间0.15s（从收到漏电动作信号起到分断完毕）；3、电气原理简单,保护功能,显示功能齐全。三.实习心得在这段时间里，我学到了很多在学校了学不到的东西，也认识到了自己很多的不足和需要学习的地方。实习是一种对用人单位和实习生都有益的人力资源制度安排。对接受实习生的单位而言，是发展储备人力资源的措施，可以让其低成本、大范围的选择人才，培养和发现真正符合用人单位要求的人才，亦可以作为用人单位的公关手段，让更多
16、的社会成员（如实习生）了解用人单位的文化和理念，从而增强社会对该组织的认同感并赢得声誉。通过这一次的实习，我了解了变电站电气设备的构成、了解了电气主接线在变电站中的应用。还有在变电站工作的过程中，安全是最重要的一件事，我们牢记“安全第一、预防为主”的实习方针，严格听从专业人员的指导，提高安全意识，安全完成实习任务。在西安重装矿山电器设备有限公司，我体会到了原来煤矿工人的安全和他们所制造和生产的设备息息相关。而且“公司的宗旨：一切为了发展，一切为了用户，一切为了员工；用户满意，员工幸福。用我们的诚信竭诚为用户服务，与用户共同发展。在这次实习中，我收益颇多，这些都是无形资产，将伴随我一生。在学校学习是为了能够适应社会的需要，通过学习保证能够完成
