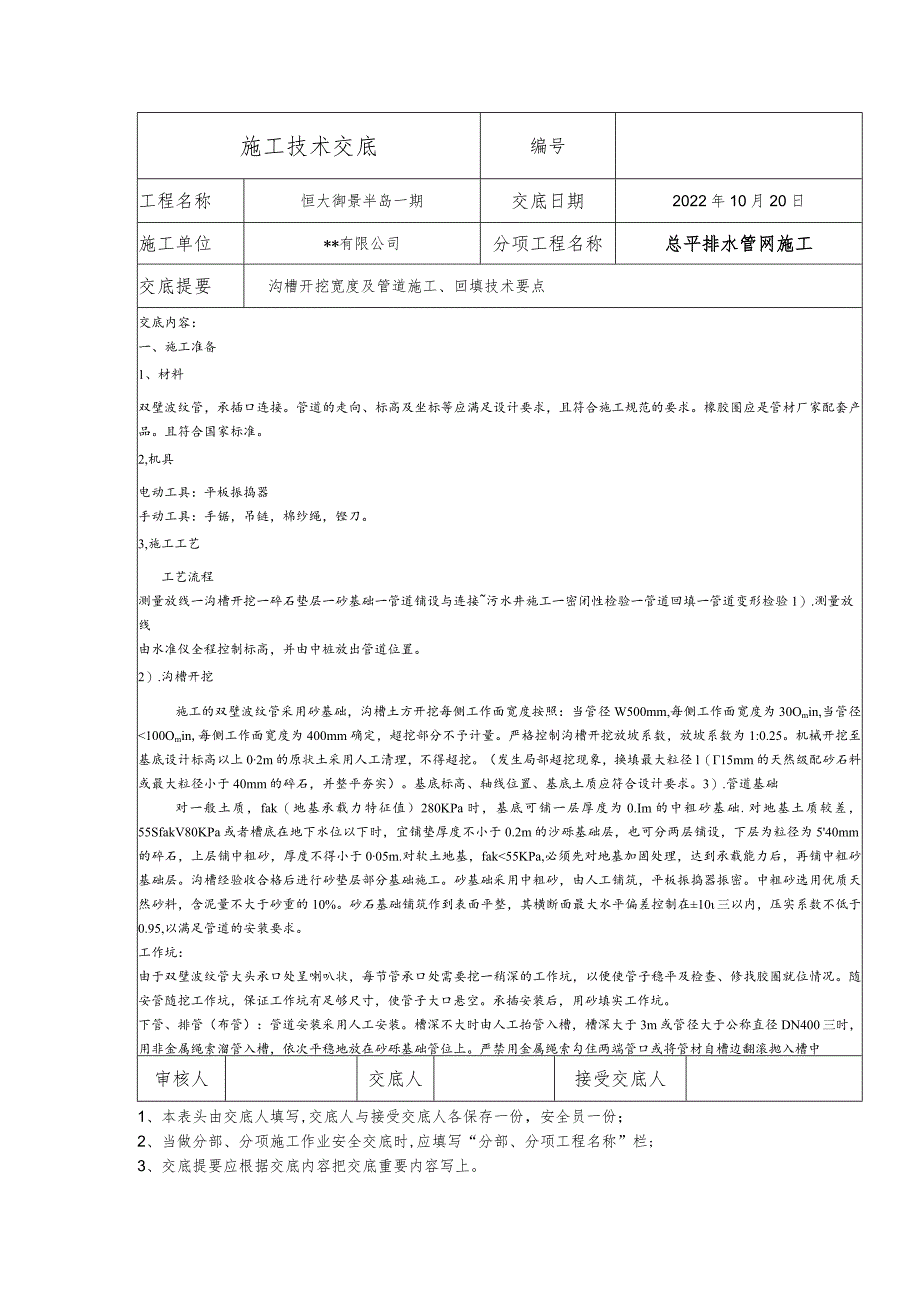

1、施工技术交底编号工程名称恒大御景半岛一期交底日期2022年10月20日施工单位*有限公司分项工程名称总平排水管网施工交底提要沟槽开挖宽度及管道施工、回填技术要点交底内容：一、施工准备1、材料双壁波纹管，承插口连接。管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。橡胶圈应是管材厂家配套产品。且符合国家标准。2,机具电动工具：平板振捣器手动工具：手锯，吊链，棉纱绳，铿刀。3,施工工艺工艺流程测量放线一沟槽开挖一碎石垫层一砂基础一管道铺设与连接污水井施工一密闭性检验一管道回填一管道变形检验1）.测量放线由水准仪全程控制标高，并由中桩放出管道位置。2）.沟槽开挖施工的双壁波纹管采用砂基础
2、，沟槽土方开挖每侧工作面宽度按照：当管径W500mm,每侧工作面宽度为30Omin,当管径100Omin,每侧工作面宽度为400mm确定，超挖部分不予计量。严格控制沟槽开挖放坡系数，放坡系数为1:0.25。机械开挖至基底设计标高以上02m的原状土采用人工清理，不得超挖。（发生局部超挖现象，换填最大粒径l（15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实）。基底标高、轴线位置、基底土质应符合设计要求。3）.管道基础对一般土质，fak（地基承载力特征值）280KPa时，基底可铺一层厚度为0.Im的中粗砂基础.对地基土质较差，55SfakV80KPa或者槽底在地下水位以下时，宜铺垫厚
3、度不小于0.2m的沙砾基础层，也可分两层铺设，下层为粒径为540mm的碎石，上层铺中粗砂，厚度不得小于005m.对软土地基，fak55KPa,必须先对地基加固处理，达到承载能力后，再铺中粗砂基础层。沟槽经验收合格后进行砂垫层部分基础施工。砂基础采用中粗砂，由人工铺筑，平板振捣器振密。中粗砂选用优质天然砂料，含泥量不大于砂重的10%。砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在10三以内，压实系数不低于0.95,以满足管道的安装要求。工作坑：由于双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。随安管随挖工作坑，保证工作坑有足够尺寸，

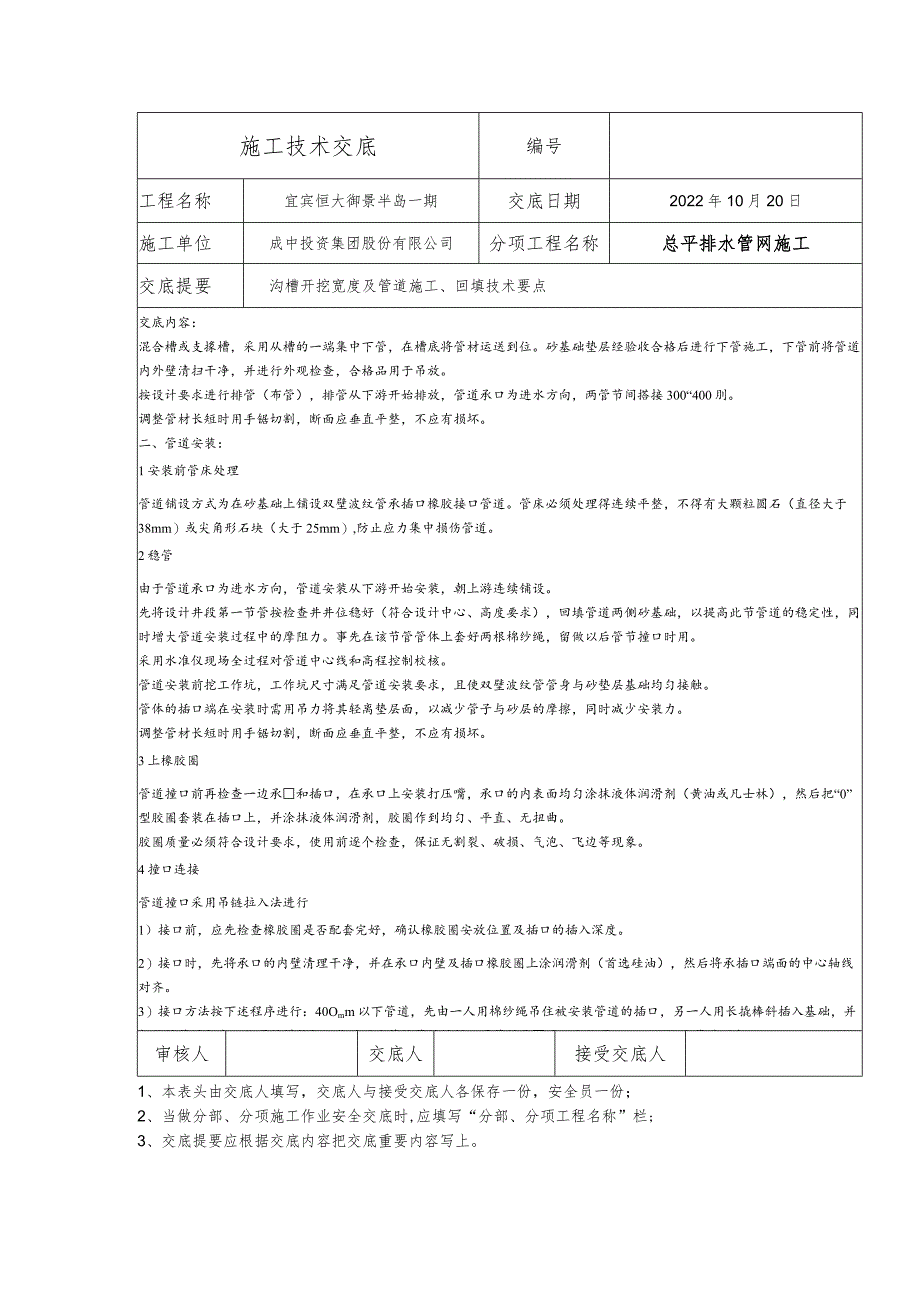

4、使管子大口悬空。承插安装后，用砂填实工作坑。下管、排管（布管）：管道安装采用人工安装。槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400三时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。施工技术交底编号工程名称宜宾恒大御景半岛一期交底日期2022年10月20日施工单位成中投资集团股份有限公司分项工程名称总平排水管网施工
5、交底提要沟槽开挖宽度及管道施工、回填技术要点交底内容：混合槽或支掾槽，采用从槽的一端集中下管，在槽底将管材运送到位。砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300“400刖。调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。二、管道安装：1安装前管床处理管道铺设方式为在砂基础上铺设双壁波纹管承插口橡胶接口管道。管床必须处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm）,防止应力集中损伤管道。2稳管由于管道承口为进水方向，管道安
6、装从下游开始安装，朝上游连续铺设。先将设计井段第一节管按检查井井位稳好（符合设计中心、高度要求），回填管道两侧砂基础，以提高此节管道的稳定性，同时增大管道安装过程中的摩阻力。事先在该节管管体上套好两根棉纱绳，留做以后管节撞口时用。采用水准仪现场全过程对管道中心线和高程控制校核。管道安装前挖工作坑，工作坑尺寸满足管道安装要求，且使双壁波纹管管身与砂垫层基础均匀接触。管体的插口端在安装时需用吊力将其轻离垫层面，以减少管子与砂层的摩擦，同时减少安装力。调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。3上橡胶圈管道撞口前再检查一边承和插口，在承口上安装打压嘴，承口的内表面均匀涂抹液体润滑剂（黄油
7、或凡士林），然后把“0”型胶圈套装在插口上，并涂抹液体润滑剂，胶圈作到均匀、平直、无扭曲。胶圈质量必须符合设计要求，使用前逐个检查，保证无割裂、破损、气泡、飞边等现象。4撞口连接管道撞口采用吊链拉入法进行1）接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。2）接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。3）接口方法按下述程序进行：40Omm以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入原管的承至预定位置；500mm以上管道

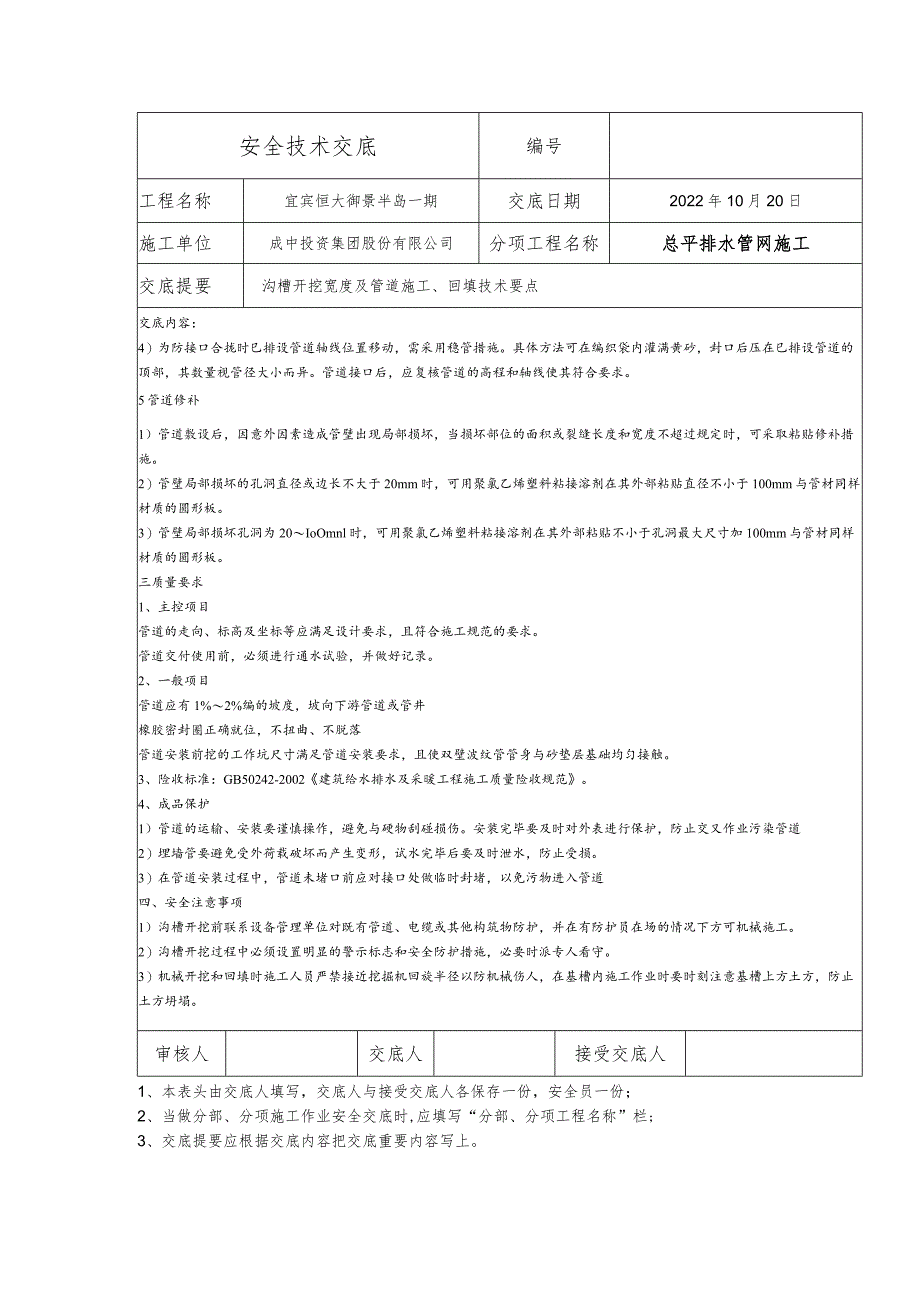

8、可由审核人交底人接受交底人1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。安全技术交底编号工程名称宜宾恒大御景半岛一期交底日期2022年10月20日施工单位成中投资集团股份有限公司分项工程名称总平排水管网施工交底提要沟槽开挖宽度及管道施工、回填技术要点交底内容：4）为防接口合拢时巳排设管道轴线位置移动，需采用稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在巳排设管道的顶部，其数量视管径大小而异。管道接口后，应复核管道的高程和轴线使其符合要求。5管道修补1）管道
9、敷设后，因意外因素造成管壁出现局部损坏，当损坏部位的面积或裂缝长度和宽度不超过规定时，可采取粘贴修补措施。2）管壁局部损坏的孔洞直径或边长不大于20mm时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴直径不小于100mm与管材同样材质的圆形板。3）管壁局部损坏孔洞为20IoOmnl时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴不小于孔洞最大尺寸加100mm与管材同样材质的圆形板。三质量要求1、主控项目管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。管道交付使用前，必须进行通水试验，并做好记录。2、一般项目管道应有1%2%编的坡度，坡向下游管道或管井橡胶密封圈正确就位，不扭曲、不脱落管道安装前挖
10、的工作坑尺寸满足管道安装要求，且使双壁波纹管管身与砂垫层基础均匀接触。3、险收标准：GB50242-2002建筑给水排水及采暖工程施工质量险收规范。4、成品保护1）管道的运输、安装要谨慎操作，避免与硬物刮碰损伤。安装完毕要及时对外表进行保护，防止交又作业污染管道2）埋墙管要避免受外荷载破坏而产生变形，试水完毕后要及时泄水，防止受损。3）在管道安装过程中，管道未堵口前应对接口处做临时封堵，以免污物进入管道四、安全注意事项1）沟槽开挖前联系设备管理单位对既有管道、电缆或其他构筑物防护，并在有防护员在场的情况下方可机械施工。2）沟槽开挖过程中必须设置明显的警示标志和安全防护措施，必要时派专人看守。3）机械开挖和回填时施工人员严禁接近挖掘机回旋半径以防机械伤人，在基槽内施工作业时要时刻注意基槽上方土方，防止土方坍塌。审核人交底人接受交底人1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。
