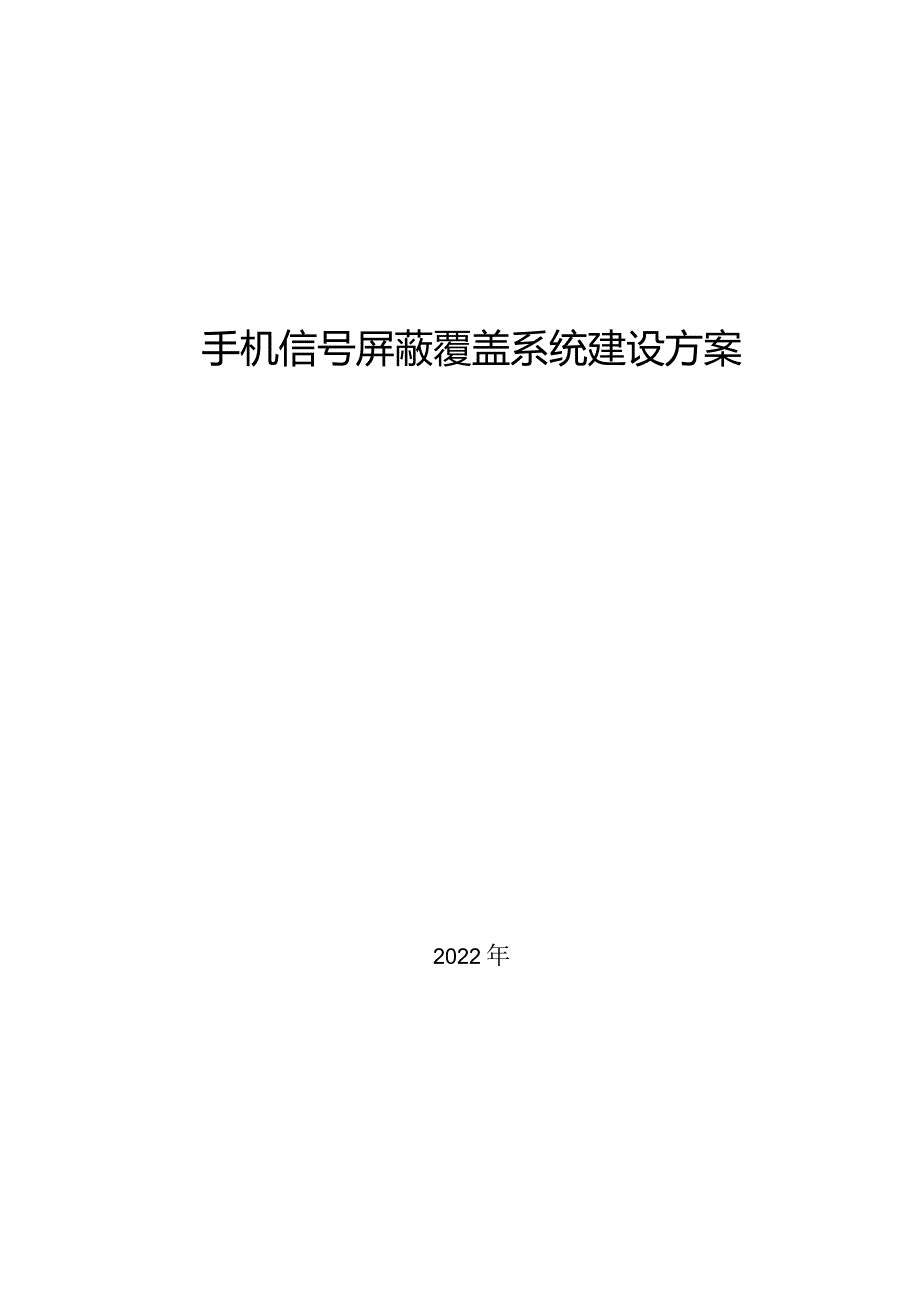

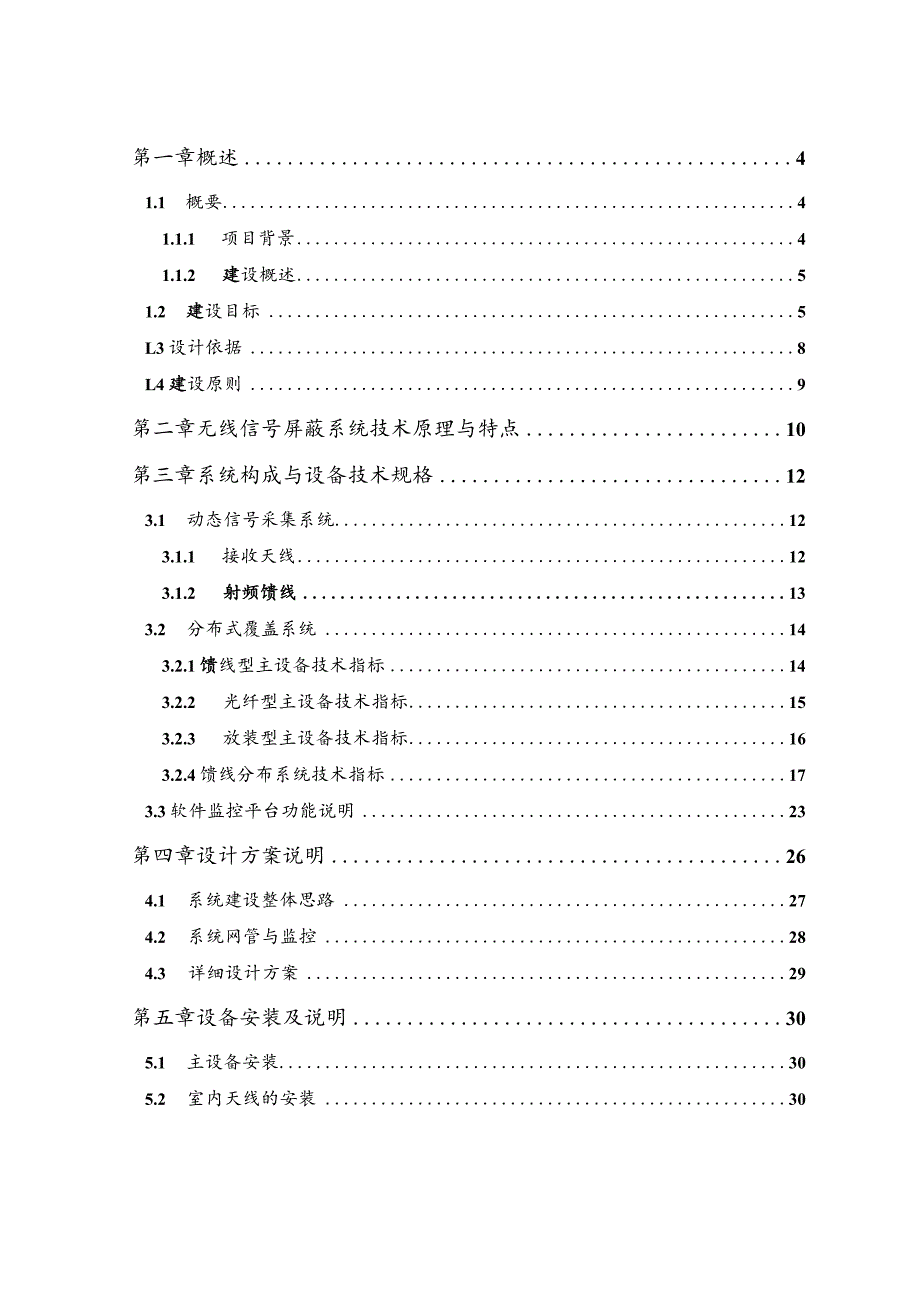

1、手机信号屏蔽覆盖系统建设方案2022年第一章概述41.1 概要41.1.1 项目背景41.1.2 建设概述51.2 建设目标5L3设计依据8L4建设原则9第二章无线信号屏蔽系统技术原理与特点10第三章系统构成与设备技术规格123.1 动态信号采集系统123.1.1 接收天线123.1.2 射频馈线133.2 分布式覆盖系统143.2.1馈线型主设备技术指标143.2.2 光纤型主设备技术指标153.2.3 放装型主设备技术指标163.2.4馈线分布系统技术指标173.3软件监控平台功能说明23第四章设计方案说明264.1 系统建设整体思路274.2 系统网管与监控284.3 详细设计方案29第

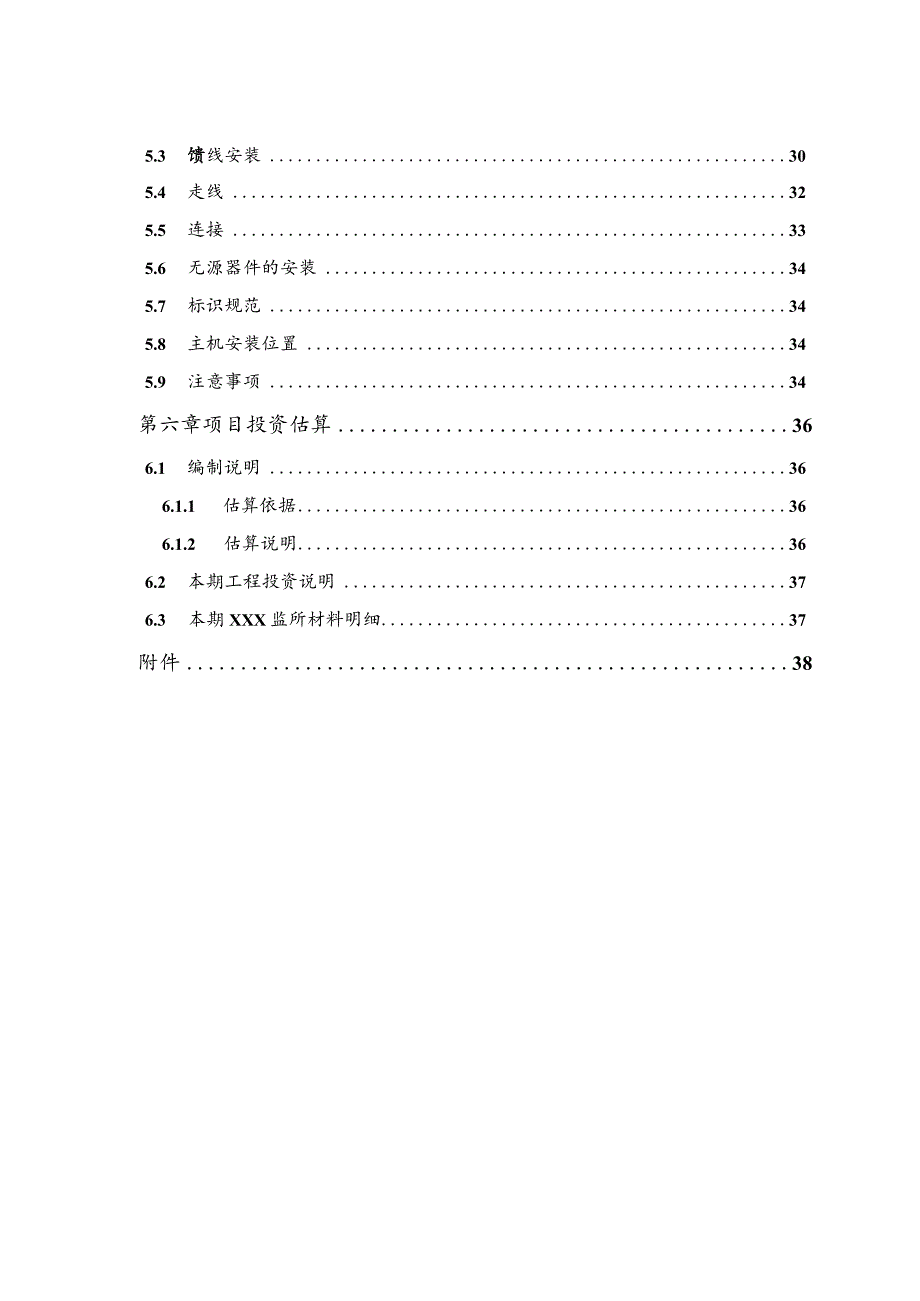

2、五章设备安装及说明305.1 主设备安装305.2 室内天线的安装305.3 馈线安装305.4 走线325.5 连接335.6 无源器件的安装345.7 标识规范345.8 主机安装位置345.9 注意事项34第六章项目投资估算366.1 编制说明366.1.1 估算依据366.1.2 估算说明366.2 本期工程投资说明376.3 本期XXX监所材料明细37附件38第一章概述Ll概要LLl项目背景在高新技术数字发展的今天，“多媒体、智能化、信息化、数字化、全方位”是监所系统对通信系统的新要求，为了适合新形势的需要，提高监所科技防范能力，加强监所科技管理水平，推动数字化监所建设，促进监所和谐
3、稳定发展，不断提高监所工作的现代化水平，需要对监所内手机信号进行科学有效的控制和防范，杜绝因违法使用手机而带来的安全隐患，在移动通信发展进入4G,往5G发展的新阶段下，监所对手机信号屏蔽提出更高的现实需求。基于当前的手机信号屏蔽现状和新形发展需要，随着4G通信网络的商用，以及未来5G技术研究和突破，监所手机信号屏蔽面临着更大的挑战，建设一套具有低辐射、全制式、周界控制精准、稳定可靠、节能环保、管控方便的手机信号智能屏蔽系统解决方案。LL2建设概述为了提高监所科技防范能力，加强监所科技管理水平，推动数字化监所建设，促进监所和谐稳定发展，不断提高监所工作的现代化水平，将XXX监所建设一套手机信号全
4、网屏蔽，整个屏蔽系统采用数字屏蔽系统，系统主要由近端单元、远端单元和软件监控平台组成，支持对不同制式的手机进行屏蔽，屏蔽性能好，且可集中管理。1.2建设目标本次XXX监所无线信号屏蔽系统要求对当前中国移动、中国电信、中国联通三家运营商的全部移动通信网络进行全面全时段的无线信号屏蔽，具体要求如下：1.屏蔽移动通信网络制式要求运营商中国移动中国电信中国联通系统类型网络制式频段(MHZ)网络制式频段(MHz)网络制式频段(MIIz)2GGSM934954CDMA870880GSM954960DCS1805-1835DCS183518503GTD-SCDMA1885-191520102025CDMA2
5、000870880WCDMA2130-21454GTD-LTE188019202320237025752635FDD-LTE1855187521102125FDD-LTE183518552 .屏蔽移动通信业务能力要求 具备语音业务屏蔽能力 具备短信业务屏蔽能力 具备数据业务，特别是微信等即时通信软件通信屏蔽能力3 .屏蔽系统额外干扰控制要求 屏蔽系统不得对警用专用通信系统造成干扰 屏蔽系统不得对公众移动通信基站造成干扰 屏蔽系统不得对非管制区域产生屏蔽影响 屏蔽系统应具备屏蔽范围调整能力4 .屏蔽系统辐射功率控制要求要求在人体长期活动范围内电磁辐射值必须满足GB8702-1988中华人民共和国
6、辐射防护规定相关规定赎率范信MHz电场强度V/m磁场强度A/m功率密度Wm*0.1*-3400.1(40)33067/70.17/r7r(12)n30-*3000(12)”(0.03290.43OOo75000(0.227产(0.001/7W/750015000-30000(27产(0.073)2注：D系平曲波等效佰，供对照参考.2）供对照参考，不作为限俏：表中是频率，单位为MHz;表中数据作了取整处理.要求在满足管制区屏蔽的前提下，尽可能降低电磁信号功率,避免出现由于过度覆盖造成的不必要的电磁污染采用小功率多点分布式屏蔽技术对管制区域进行精确屏蔽，避免采用大功率粗犷式屏蔽带来的强辐射、非管制
7、区干扰严重等问题5 .屏蔽系统自适应能力要求当运营商对移动通信网络进行参数优化调整时，屏蔽系统应能具备较好的自适应调节能力，以确保管制区域内信号屏蔽的可靠性。6 .屏蔽系统升级冗余设计要求要求屏蔽系统应能具备较好的对未来5G的升级冗余设计能力，在不改变现在系统使用的前提下，仅升级或更换主控单元即能实现对未来5G移动信号的屏蔽需求。7 .屏蔽系统可管控能力要求屏蔽系统应具备设备监控能力，监控平台应采用B/S平台架构，以便管理人员可方便地多点接入查看屏蔽设备的实时运行状态，并能实现省局-戒毒所-技术管理员三级分级管理，确保系统屏蔽的可靠性。1.3设计依据 GB8702-88中华人民共和国辐射防护规
8、定 GB9175-88中华人民共和国环境电波卫生标准 GA/T75-2000安全防护工程程序与要求 JCJ/T16-92民用建筑电气设计规范 GB/T50311-2007建筑与建筑群综合布线系统工程设计规范 GB/T50312-2007建筑与建筑群综合布线系统工程验收规范 YD/T5220-2005无线通信系统室内覆盖工程设计规范 YD5039-97通信工程建设环境保护技术规范 YD5098-2005通信局（站）防雷与接地工程接地规划 设备和器件的参数手册； GB/T50311-2000建筑与建筑群综合布线系统工程设计规范； GB/T50312-2000建筑与建筑群综合布线系统工程验收规范；L
9、4建设原则1 .造价：在保证系统质量的前提下尽量采用最合理的设计和施工方法来降低工程总成本；2 .施工：保证施工不破坏楼宇结构和美观，同时考虑施工比较容易实现及施工效率，确定合理的走线方式；3 .天线的位置、数量和输出功率：合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到设计覆盖电平的最大程度上减少不必要的辐射增量。4 .信号泄漏：合理选择天线的类型和规划天线的输出功率及布放位置，确定加扰信号辐射不会影响周边环境中的手机用户的正常无线通讯；5 .系统的兼容：分布系统中所用的无源器件(包括天线、馈线、耦合器、功分器、接头等)均为宽频带器件(800-2700MHz),可使各系
10、统很好兼容同一射频天馈系统，达到各自独立性能要求。第二章无线信号屏蔽系统技术原理与特点从移动通信技术发展历程来看，技术的演进和发展大都在利用各种技术来提升无线通信系统的频谱利用率，即利用更少的频率资源来承载更多的数据信息。从无线信号对传输信息承载的方式来看，总体可以归纳为四个维度：功率域承载、频域承载、码域承载、时域承载。信号屏蔽从本质上来说就是对无线信号中所传输的数据信息进行破坏，而数据信息是在功率域、频域、码域、时域四个维度上进行表示,换言之，如可以对上述四个维度中的一个或多个维度进行加扰，就可以实现信号屏蔽。从当前移动通信系统所采用制式来看有GSM.CDMA、CDMA2000.WCDMA
11、、TD-SCDMA.FDD-LTE、TDD-LTE七种系统，而各种系统对于上述四个维度的干扰其敏感度各有差异，如GSM系统对于时域干扰敏感度相对较大，而CDMA类系统则对码域干扰敏感度高，因此对不同系统进行信号屏蔽时首先需要分析其对哪个维度的干扰敏感度高，并选择其敏感度高的一个或多个维度的复合式加扰方式对无线信号进行屏蔽。从屏蔽效率来看，传统屏蔽技术的盲扫方案，不考虑每个频点上是否存在信号功率，而一味反复扫描，该方案从整体上来看使得了干扰信号的干扰效率大大降低。换言之，如屏蔽系统能取得空间电磁环境，并根据电磁环境状况对相应频率进行针对性干扰，那么屏蔽效率将进一步得到提升。基于上述基本理念出发,
12、WIS屏蔽系统提出一种基于空间信号采集、加扰，然后使用加扰后的信号作为屏蔽信号源的新型无线信号屏蔽技术方案。如图2-1所示，该技术方案总体上可以分为信号采集、加扰处理、信号发射、信号加扰四个处理阶段。其中信号采集是通过一面或多面信号采集天线来接收空间电磁信号，以期取得较为全面的电磁环境信息，采集到的信号经由POU（接口单元）进行分路，将不同移动通信系统信号进行分离，分离后的信号经由INU（加扰单元）进行加扰，加扰单元根据各系统特性从不同维度对各系统进行干扰处理并生成干扰信号输出。输出的加扰信号送至IRU（屏蔽远端单元）发射至管制区域，以实现对管制区域的干扰屏蔽。采集信号加扰处理发射信号信号干扰
13、P0U：接口单元(PointofinterfaceUnit)INU：加扰单元(InterferenceUnit)IRU:屏蔽远端单元(InterferenCeRemoteUnit)图2T.WIS屏蔽系统实现框架示意图第三章系统构成与设备技术规格WlS信号屏蔽系统由动态信号采集系统、复合式加扰系统、分布式覆盖系统三部分构成。其中动态信号采集系统负责全面动态实时采集移动通信系统的空间电磁信号及变化，复合式干扰系统负责将所采集的空间信号进行分类处理，根据各个系统的不同特性，采用特定算法，将空间信号生成为特定干扰信号，分布式覆盖系统负责将干扰信号散布至各个管制区域。3.1 动态信号采集系统动态信号采集
14、系统由接收天线、射频馈线组成，其中接收天线负责实时动态采集空间所有移动通信号电磁能量，射频馈线将所采集的电磁信号能量传送至PoU单元。3.Ll接收天线参数(单位)指标工作频段(MHz)880-9601710-18501885-19152010-20252300-24002400-2483.52575-2635极化方式V增益，(dBi)222323.52424.5制.5方向图圆度b(dB)0.5111111垂直面半功率波束宽度C()85555555555545电压驻波比1.5功率容限(W)250互调d(dBm)-85-85/接口型号N-Female工作环境-30C+45C存储环境-40+553.L2射频馈线馈线类型1/2”馈线7/8”馈线标称电容(pfm)76特性阻抗(Q)50l相对传播速度()288标称技减(dB100m)900MHz6.93.71800MHz10.15.52000MHz10.75.5额定平均功率(KW
