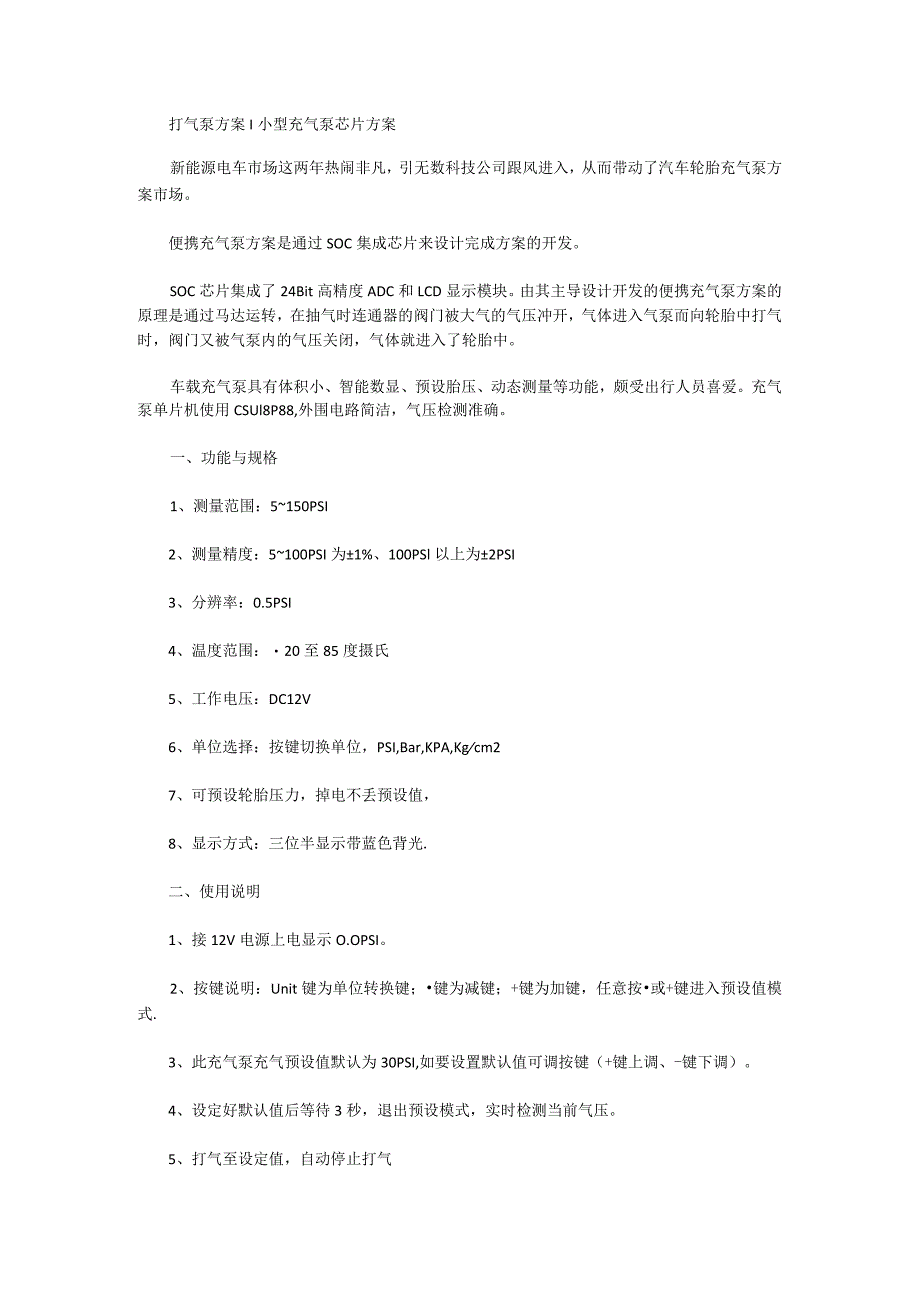

1、打气泵方案I小型充气泵芯片方案新能源电车市场这两年热闹非凡，引无数科技公司跟风进入，从而带动了汽车轮胎充气泵方案市场。便携充气泵方案是通过SOC集成芯片来设计完成方案的开发。SOC芯片集成了24Bit高精度ADC和LCD显示模块。由其主导设计开发的便携充气泵方案的原理是通过马达运转，在抽气时连通器的阀门被大气的气压冲开，气体进入气泵而向轮胎中打气时，阀门又被气泵内的气压关闭，气体就进入了轮胎中。车载充气泵具有体积小、智能数显、预设胎压、动态测量等功能，颇受出行人员喜爱。充气泵单片机使用CSUl8P88,外围电路简洁，气压检测准确。一、功能与规格1、测量范围：5150PSI2、测量精度：5100

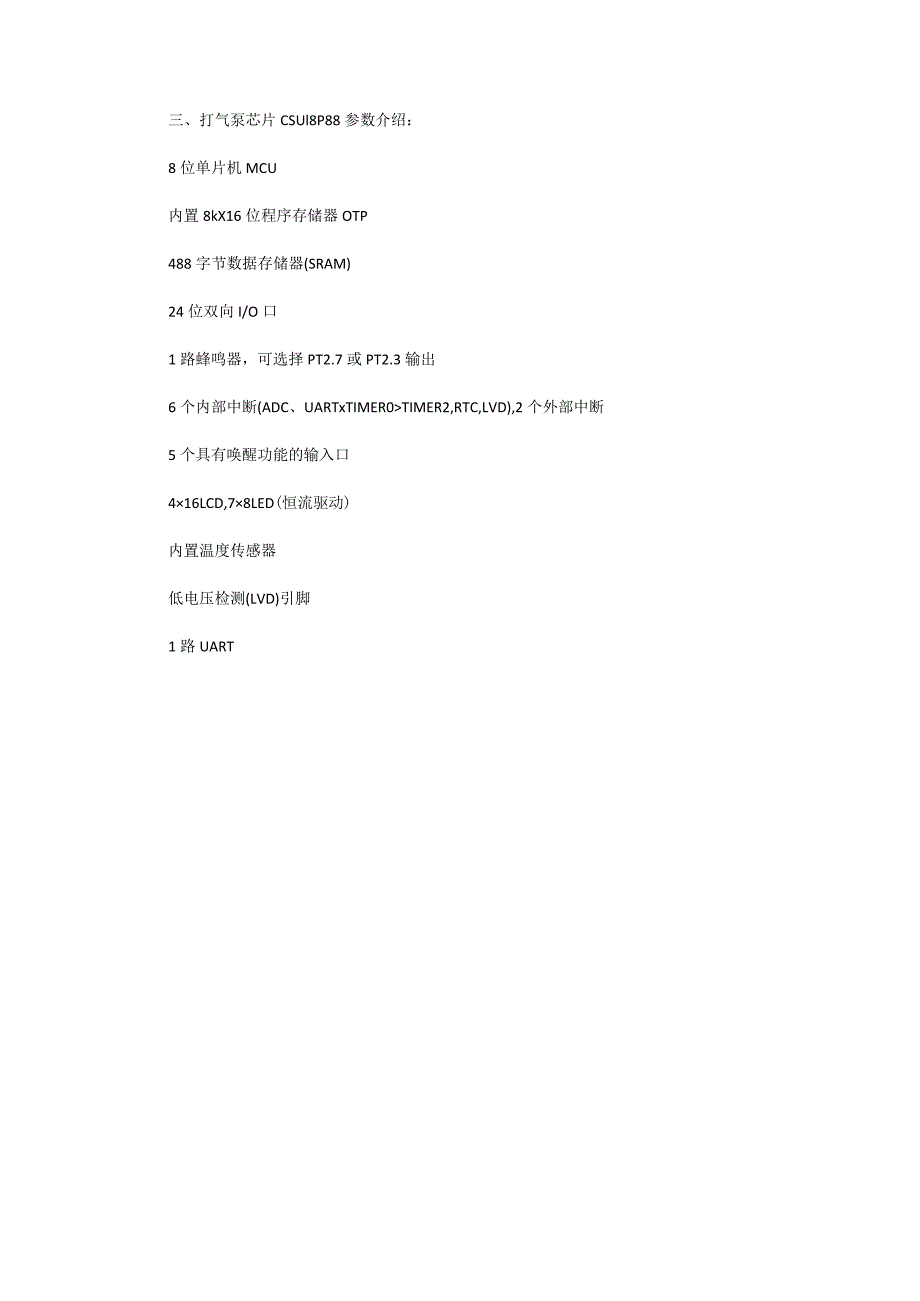

2、PSI为1%、100PSl以上为2PSI3、分辨率：0.5PSI4、温度范围：20至85度摄氏5、工作电压：DC12V6、单位选择：按键切换单位，PSI,Bar,KPA,Kgcm27、可预设轮胎压力，掉电不丢预设值，8、显示方式：三位半显示带蓝色背光.二、使用说明1、接12V电源上电显示O.OPSI。2、按键说明：Unit键为单位转换键；键为减键；+键为加键，任意按或+键进入预设值模式.3、此充气泵充气预设值默认为30PSI,如要设置默认值可调按键（+键上调、-键下调）。4、设定好默认值后等待3秒，退出预设模式，实时检测当前气压。5、打气至设定值，自动停止打气三、打气泵芯片CSUl8P88参数介绍：8位单片机MCU内置8kX16位程序存储器OTP488字节数据存储器(SRAM)24位双向I/O口1路蜂鸣器，可选择PT2.7或PT2.3输出6个内部中断(ADC、UARTxTIMER0TIMER2,RTC,LVD),2个外部中断5个具有唤醒功能的输入口416LCD,78LED(恒流驱动)内置温度传感器低电压检测(LVD)引脚1路UART
