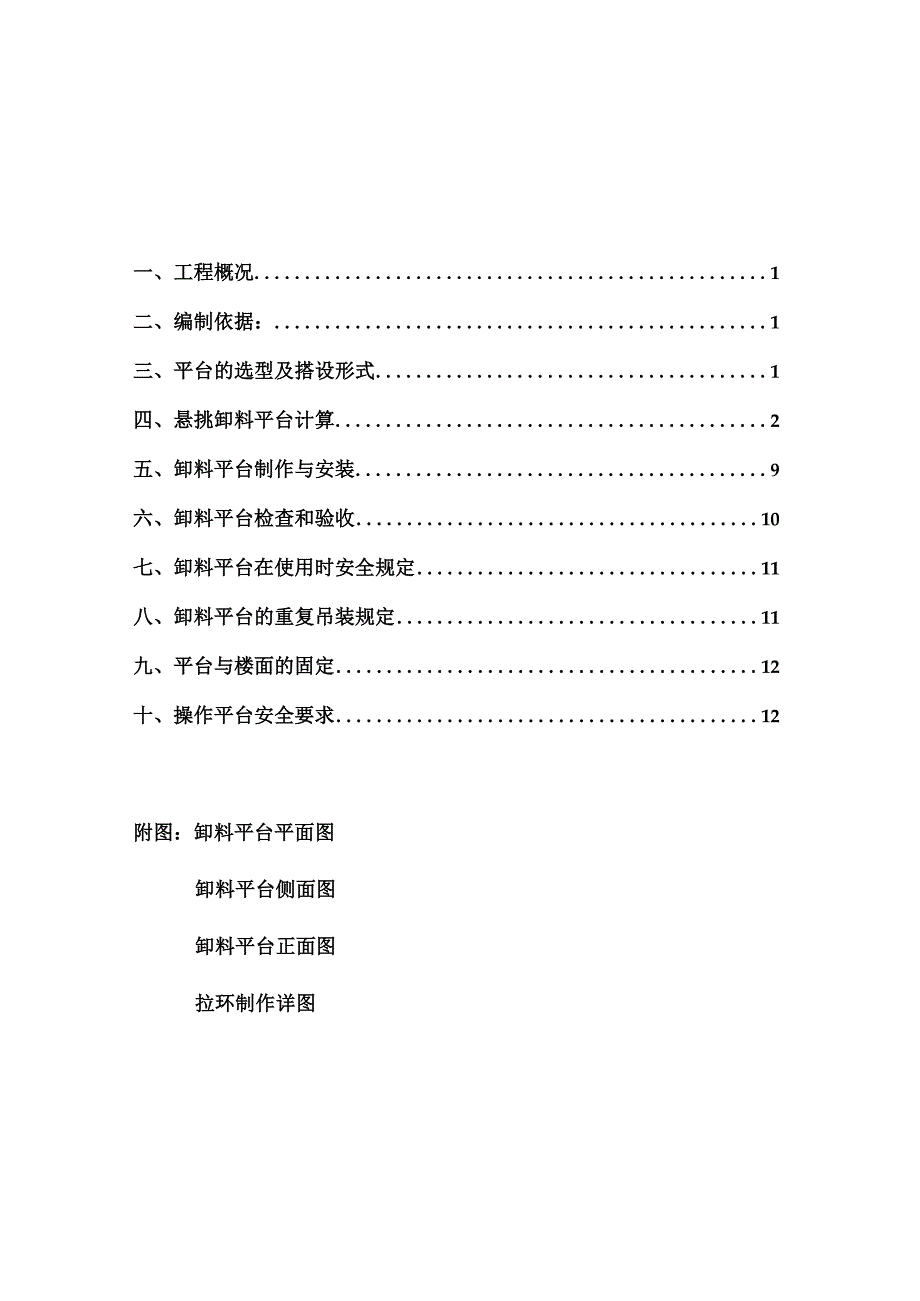

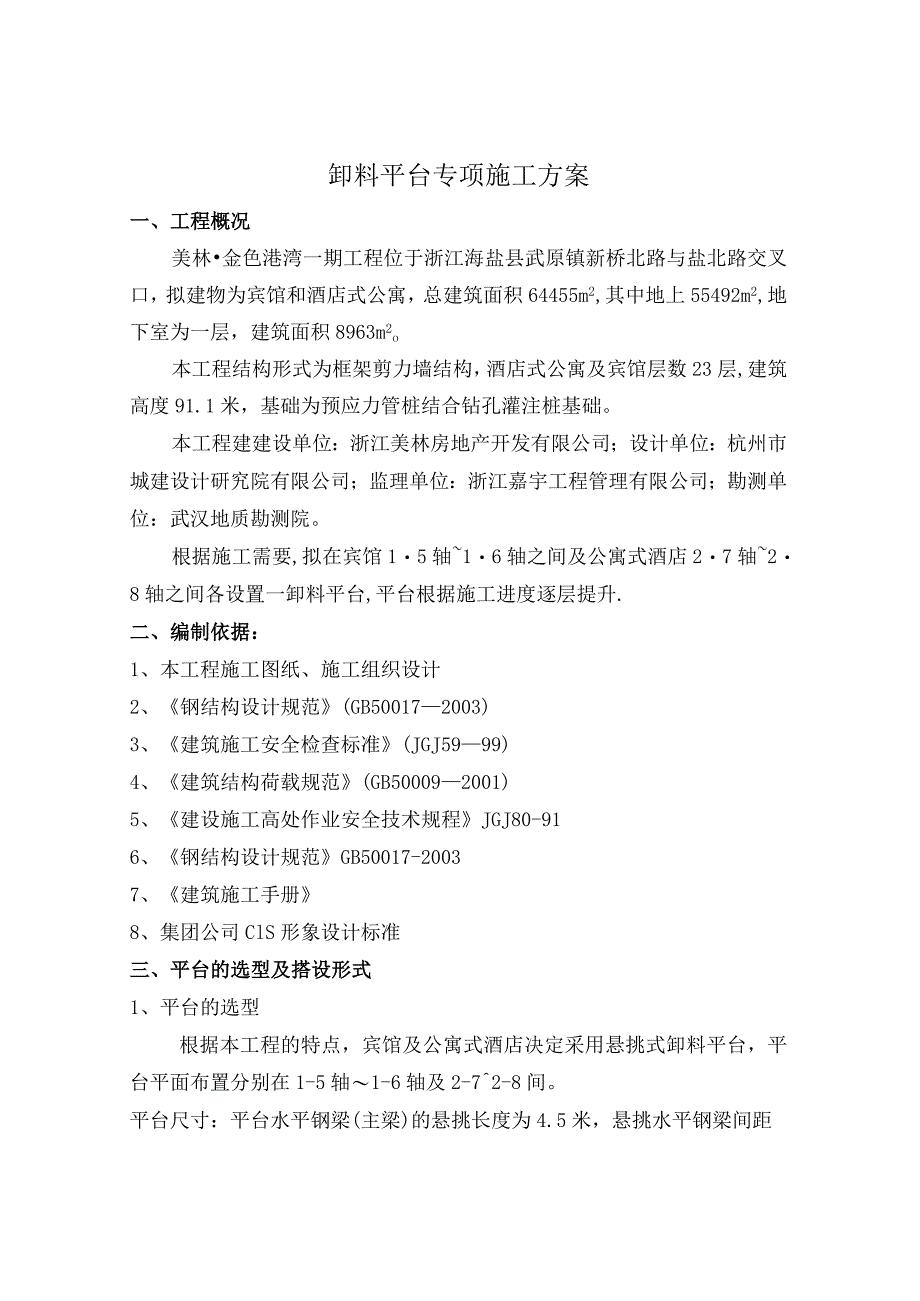

1、一、工程概况1二、编制依据：1三、平台的选型及搭设形式1四、悬挑卸料平台计算2五、卸料平台制作与安装9六、卸料平台检查和验收10七、卸料平台在使用时安全规定11八、卸料平台的重复吊装规定11九、平台与楼面的固定12十、操作平台安全要求12附图：卸料平台平面图卸料平台侧面图卸料平台正面图拉环制作详图卸料平台专项施工方案一、工程概况美林金色港湾一期工程位于浙江海盐县武原镇新桥北路与盐北路交叉口，拟建物为宾馆和酒店式公寓，总建筑面积64455m2,其中地上55492m2,地下室为一层，建筑面积8963m2o本工程结构形式为框架剪力墙结构，酒店式公寓及宾馆层数23层,建筑高度91.1米，基础为预应力管
2、桩结合钻孔灌注桩基础。本工程建建设单位：浙江美林房地产开发有限公司；设计单位：杭州市城建设计研究院有限公司；监理单位：浙江嘉宇工程管理有限公司；勘测单位：武汉地质勘测院。根据施工需要,拟在宾馆15轴16轴之间及公寓式酒店27轴28轴之间各设置一卸料平台,平台根据施工进度逐层提升.二、编制依据：1、本工程施工图纸、施工组织设计2、钢结构设计规范(GB500172003)3、建筑施工安全检查标准(JGJ5999)4、建筑结构荷载规范(GB500092001)5、建设施工高处作业安全技术规程JGJ80-916、钢结构设计规范GB50017-20037、建筑施工手册8、集团公司ClS形象设计标准三、平

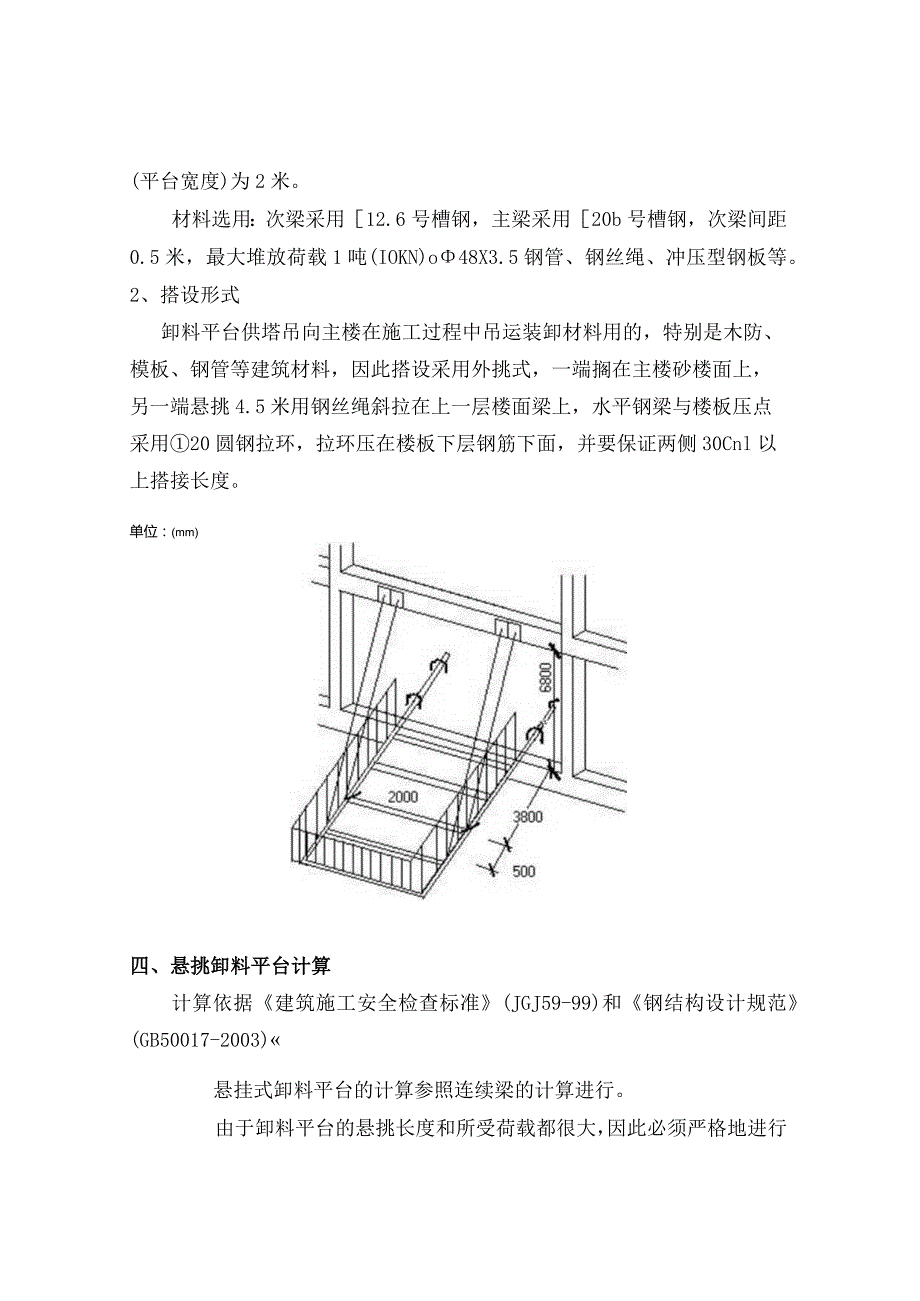

3、台的选型及搭设形式1、平台的选型根据本工程的特点，宾馆及公寓式酒店决定采用悬挑式卸料平台，平台平面布置分别在1-5轴1-6轴及2-72-8间。平台尺寸：平台水平钢梁(主梁)的悬挑长度为4.5米，悬挑水平钢梁间距(平台宽度)为2米。材料选用：次梁采用12.6号槽钢，主梁采用20b号槽钢，次梁间距0.5米，最大堆放荷载1吨(IOKN)o48X3.5钢管、钢丝绳、冲压型钢板等。2、搭设形式卸料平台供塔吊向主楼在施工过程中吊运装卸材料用的，特别是木防、模板、钢管等建筑材料，因此搭设采用外挑式，一端搁在主楼砂楼面上，另一端悬挑4.5米用钢丝绳斜拉在上一层楼面梁上，水平钢梁与楼板压点采用20圆钢拉环，拉环
4、压在楼板下层钢筋下面，并要保证两侧30Cnl以上搭接长度。单位：(mm)四、悬挑卸料平台计算计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2003)悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁(主梁)的悬挑长度4.50m,悬挑水平钢梁间距(平台宽度)2.00m.次梁采用12.6号槽钢U口水平，主梁采用20b号槽钢U口水平，次梁间距0.50mo容许承载力均布荷载2OokN/m2,最大堆放材料荷载10.OOkNo一、次梁的计算次梁选择12.6号槽钢U口水平槽钢，间距0.5Onb其截面
5、特性为面积A=15.69cm2,惯性距Ix=391.50cm4,转动惯量Wx=62.14cm3,回转半径ix=4.95Cm截面尺寸b=53.0mm,h=126.0mm,t=9.Omm1.荷载计算(1)面板自重标准值：标准值为0.30kNm2;Ql=0.300.50=0.15kNm(2)最大容许均布荷载为2.00kNm2;Q2=2.000.50=1.00kNm(3)槽钢自重荷载Q3=0.12kNm经计算得到，静荷载计算值q=1.2(Q1+Q2+Q3)=1.2(0.151.00+0.12)=1.53kNm经计算得到，活荷载计算值P=1.410.00=14.OOkN2.内力计算内力按照集中荷载P与均
6、布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为jzq /PlM = + 5q84经计算得到，最大弯矩计算值M=1.532.002814.OOX2 .00/4=7.76kN.m3 .抗弯强度计算-fy陷其中rf截面塑性发展系数，取1.05；钢材抗压强度设计值，f=205.00Nmm2;经过计算得到强度=7.7610(1.0562140.00)=118.98Nmm2;次梁槽钢的抗弯强度计算f,满足要求！4 .整体稳定性计算主次梁焊接成整体此部分可以不计算M-if由弘其中b均匀弯曲的受弯构件整体稳定系数，按照下式计算：J570由235由=rrIkJy经过计算得到b=
7、5709.053.0235(2000.OX126.OX235.0)=1.08由于0b大于0.6,按照钢结构设计规范(GB50017-2003)附录B其值用0b查表得到其值为0.792经过计算得到强度=7.7610(0.79262140.00)=157.75Nmm2;次梁槽钢的稳定性计算bf,满足要求！二、主梁的计算卸料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。主梁选择20b号槽钢U口水平槽钢，其截面特性为面积A=32.83cm2,惯性距I=1913.70cm4,转动惯量Wx=191.40cm3,回转半径ix=7.64cm截面尺寸b-75.0mm,h=200.0mm,t=
8、ll.Omm1.荷载计算(1)栏杆自重标准值：标准值为0.llkN/mQl=0.llkN/m(2)槽钢自重荷载Q2=0.25kNm经计算得到，静荷载计算值q=1.2(Q1+Q2)=1.2(0.11+0.25)=0.44kNm经计算得到，各次梁集中荷载取次梁支座力，分别为Pl=(l.2(0.30+2.00)0.252.00/2+1.20.122.00/2)=0.84kNP2=(l.2(0.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP3=(l.2(0.30+2.00)0.502.002l.20.122.00/2)=1.53kNP4=(l.2(0.30+2.00
9、)0.502.00/2+1.20.122.00/2)=1.53kNP5=(l.2(0.30+2.00)0.502.002+1.20.122.00/2)=1.53kNP6=(l.2(O.30+2.00)0.502.00/2+1.20.122.00/2)+14.00/2=8.53kNP7=(l.2(O.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP8=(l.2(O.30+2.00)0.502.002l.20.122.00/2)=1.53kNP9=(l.2(O.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP10=(1.2(O.3
10、0+2.00)0.252.00/2+1.20.122. 00/2)=0.84kN2 .内力计算卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。悬挑卸料平台示意图.84 1.53 1.53 1.53 1.5318.53 1.53 1.53 1.53 0.84kN 0.44kNm酗唧V加 1 op4400 I 1500AJ悬挑卸料平台主梁计算简图经过连续梁的计算得到B主梁支撑梁弯矩图(kN. m)主梁支撑梁变形图(Inm)外侧钢丝绳拉结位置支撑力为8.86kN最大弯矩Mmax=IO.64kN.m3 .抗弯强度计算MN-+-fxWxA其中VX一截面塑性发展系数，取L05；f钢材抗压强度设
11、计值，f=205.00Nmm2;经过计算得到强度=10.64106l.05/191400.0+5.731000/3283.0=54.70Nmm2主梁的抗弯强度计算强度小于f,满足要求！4 .整体稳定性计算主次梁焊接成整体此部分可以不计算姒WX其中0b均匀弯曲的受弯构件整体稳定系数，按照下式计算：570tb235经过计算得到0b=57011.075.0235/(4500.0X200.0X235.0)=0.52经过计算得到强度=10.6410(0.522191399.99)=106.42Nmm2;主梁槽钢的稳定性计算f,满足要求！三、钢丝拉绳的内力计算：水平钢梁的轴力RAH和拉钢绳的轴力RUi按照
12、下面计算RAH=ZRSCoSei其中RUiCoSsi3钢绳的拉力对水平杆产生的轴压力。各支点的支撑力RCi=RUisinsi按照以上公式计算得到由左至右各钢绳拉力分别为RUl=IO.55kN四、钢丝拉绳的强度计算：钢丝拉绳(斜拉杆)的轴力RIJ我们均取最大值进行计算，为RU=10.552kN如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：aFs卜-F其中Fg钢丝绳的容许拉力(kN)；Fg钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=O.5d2,d为钢丝绳直径(mm)；CL钢丝绳之间的荷载不均匀系数,对6X19、6X37、6X61钢丝绳分别取0.85、0.82和0.8；K钢丝绳使用
13、安全系数，取8.0。选择拉钢丝绳的破断拉力要大于8.OOOX10.552/0.820=102.946kNo选择6X37+1钢丝绳，钢丝绳公称抗拉强度1400MPa,直径15.Omiiio五、钢丝拉绳吊环的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N,为N=RU=IO.552kN钢板处吊环强度计算公式为=卜力-Zl其中f为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8f=50Nmm2;所需要的吊环最小直径D-105524/(3.1416502)1/2=12mm六、锚固段与楼板连接的计算水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：水平钢梁与楼板压点的
14、拉环受力R=6.769kN水平钢梁与楼板压点的拉环强度计算公式为b=Ti7其中f为拉环钢筋抗拉强度，每个拉环按照两个截面计算，按照混凝土结构设计规范10.9.8f=50Nmm2.所需要的水平钢梁与楼板压点的拉环最小直径D=6769X4/(3.1416X50X2)2=2Omm水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30Cm以上搭接长度。五、卸料平台制作与安装1、制作要求1.1 卸料平台主、次梁连接采用焊接，要求焊缝饱满，无夹渣、咬肉。焊缝高度Iomn1。1.2 卸料平台所用材料均需有合格证，并符合相关规范要求。2、安装要求2.1卸料平台加工制作完毕经验收合格后方可吊装。2.2吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台,放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中平稳。吊至预定位置后，先将平台槽钢与预埋件固定后，再将钢丝绳固定。紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩.2.3卸料平
