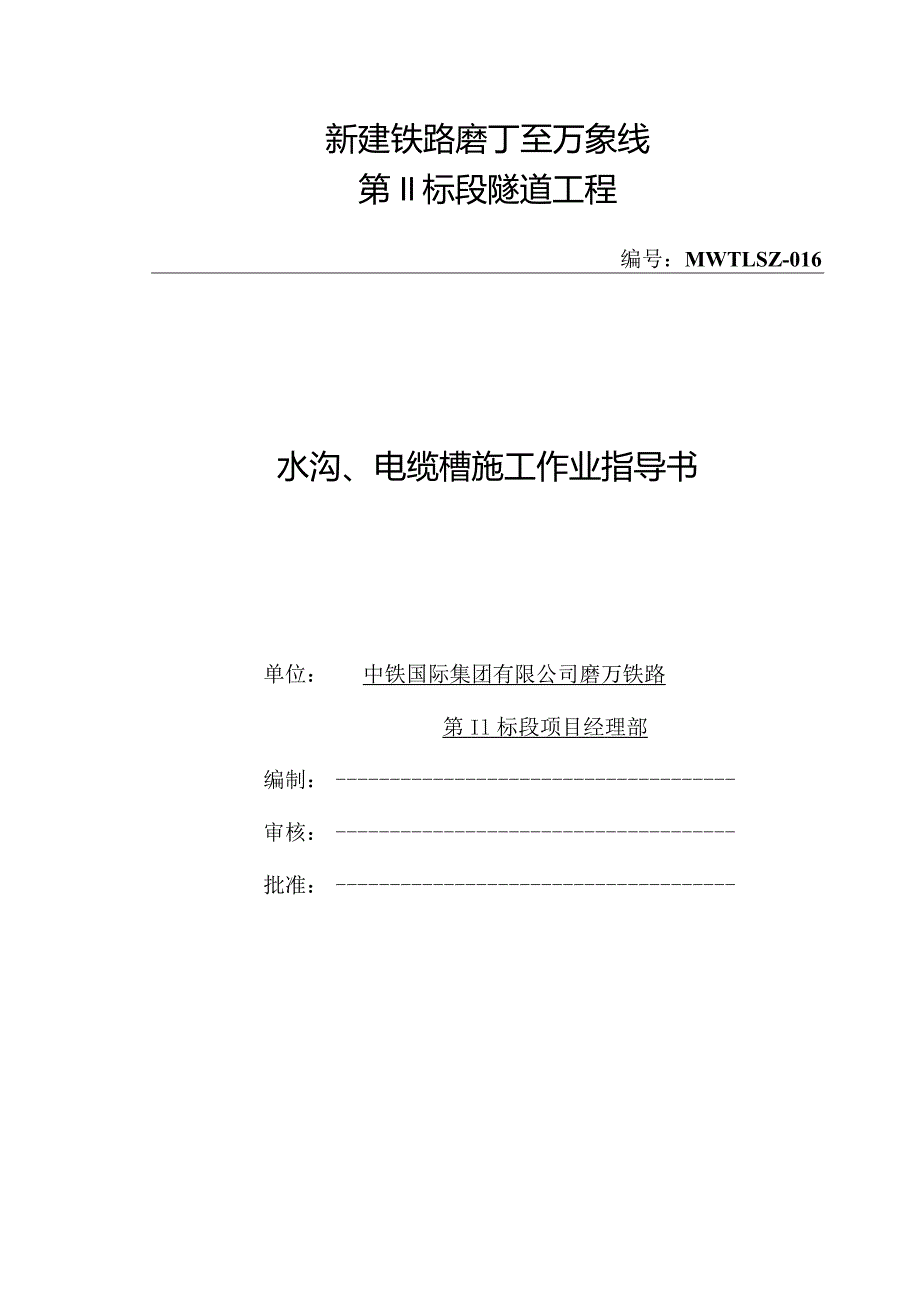

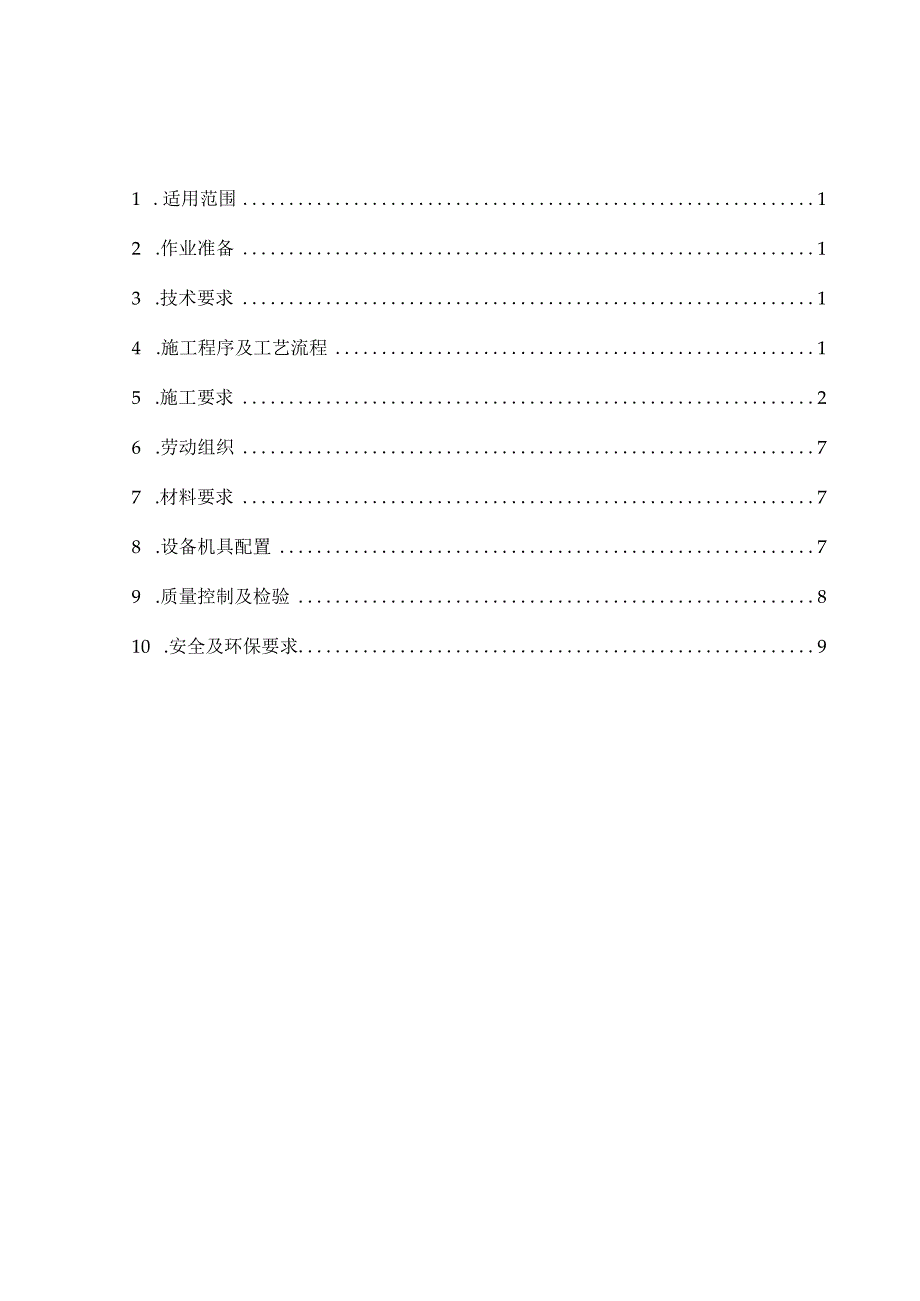

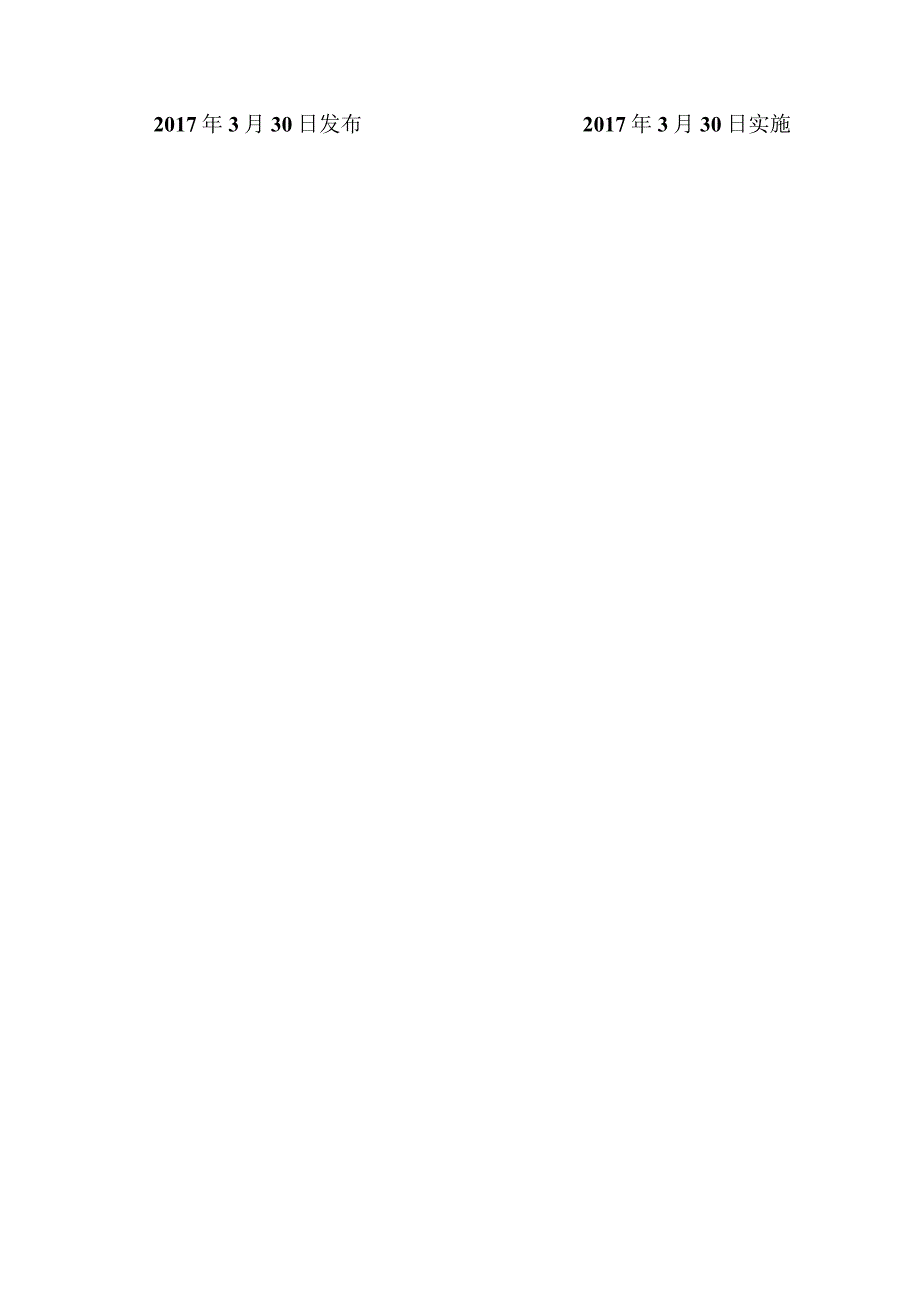

1、新建铁路磨丁至万象线第Il标段隧道工程编号：MWTLSZ-016水沟、电缆槽施工作业指导书单位：中铁国际集团有限公司磨万铁路第Il标段项目经理部编制：审核：批准：2017年3月30日发布2017年3月30日实施1 .适用范围12 .作业准备13 .技术要求14 .施工程序及工艺流程15 .施工要求26 .劳动组织77 .材料要求78 .设备机具配置79 .质量控制及检验810 .安全及环保要求9隧道水沟、电缆槽施工作业指导书1 .适用范围本作业指导书适用于新建铁路磨丁至万象线第Il标段隧道工程隧道水沟、电缆槽施工。2 .作业准备1、 1、内业技术准备作业指导书编制后，应在开工之前组织技术人员认
2、真学习隧道工程工点图及初支施工参考图纸，掌握水沟、电缆槽技术问题，熟悉铁路隧道工程施工技术指南(TZ204-2008)等规范和技术标准。收集混凝土有关原材料进场合格证及试验资料。对施工人员进行技术交底及岗前技术培训I,考核合格后上岗。2、 2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3 .技术要求隧道洞内采用单沟单槽，电力电缆槽与通信、信号电缆槽分槽设置。按设计及规范要求实施。4 .施工程序及工艺流程4.1 施工程序及工艺流程图4.1水沟、电缆槽施工工艺流程图5 .施工要求51施工准备己施工的衬砌，留有接
3、地钢筋接头，电缆槽开始施工前必须安排人员凿出每组衬砌内的钢筋接头并将钢筋表面处理干净以便施工电缆槽碎前及时对接地钢筋进行接长。5.2衬砌排水盲管疏通电缆槽开始施工前必须安排人员对全段内衬砌泄水孔进行检查，堵塞的要疏通，必要时要根据情况增加泄水孔，保证整个排水体系排水顺畅。5. 3测量放线为保证结构尺寸符合设计要求，电缆槽.、排水沟与隧道中线的相对尺寸必须严格按技术交底进行，不能随意改变。测量组根据施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线（标高控制基准线设在边墙、水平宽度控制基准设在填充面），并采用书面交底和现场交底形式将有关资料和测量点位交付现场施工员，书面交底必须签认齐全，做
4、好洞内导线布置及保护工作，保证电缆槽的位置、间距、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离准确。5.4电缆槽与衬砌接触面凿毛衬砌边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与已施工的衬砌碎粘结牢固，不产生裂缝或脱落，影响施工质量。因此在电缆槽施工前，采用风镐或短钎将衬砌与电缆槽结合面凿毛。5.5基底清理、冲洗边墙结合面凿毛后，将水沟电缆槽基底的松硝、杂物、淤泥清理，并用高压水将凿毛后的衬砌边墙结合面及水沟基底冲洗干净。5.6接地钢筋、过轨管预埋注意预留接地钢筋和过轨管线，施工方法详见四电接口作业指导书及技术交底。5.7水沟底找平水沟底面严格控制标高，保证水沟沟底高程
5、、纵向坡度准确。5.8衬砌所有泄水管接长对原衬砌表面已留好的所有泄水孔周围一圈进行扩挖，保证硬质波纹管出露710cm,然后用塑料套筒将两段硬质波纹管套连起来，两段硬质波纹管之间要缠绕土工布保证与塑料套筒连接牢靠，套连好后将泄水管接长至水沟内，接长时要保证接缝处严密，不漏水，而且要避免浇注混凝土时造成波纹管堵塞。如下图：V7 微财50M/H.（2m）WulO02/悔-4Cm!MfP（即“rd加_熊2mJ睛有悔稠嵋（一）示意5.9电缆槽槽身泄水管安装电缆槽槽身泄水孔为50mmPVC泄水孔，尺寸符合设计要求。5 .IO模板安装（1）模板选择电缆槽内壁和排水沟内壁均采用钢模板，已根据电缆槽交底尺寸定制
6、加工。（2）模板安设根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。为防止浇注混凝土时模板上浮和跑模，影响混凝土施工和浇注质量，沿模板底在基底纵向每2米打设小22的固定钢筋，用铁丝及方木加固牢固。模板每次安装前必须清除板面混凝土块，打磨光滑，涂抹脱模剂。模板在搬运过程中必须轻拿轻放，保护好钢模板防止模板变形。5.11 通信电缆槽与信号电缆槽通信电缆槽与信号电缆槽采用合槽方式位于线路前进方向左侧，槽道中间以16插筋分隔，电力电缆槽位于线路前进方向右侧
7、。分隔钢筋在混凝土拆模后及时植入，沿线路方向要排列整齐、平直（曲线段排列圆顺）。5.12 水沟侧壁钢筋绑扎并连通接地钢筋水沟侧壁配有钢筋，电缆槽侧壁钢筋为单层，采用洞外分段加工,洞内与预埋钢筋连接固定，竖向主筋为612钢筋，间距25cm,纵向分布筋为610钢筋，间距25cm。由于钢筋为单层钢筋，在浇注水沟找平混凝土时插入定位预埋钢筋，保证钢筋固定焊接后稳定牢靠，竖向主筋植埋深度在水沟底向下IOcm深处。5.13 水沟侧壁泄水孔安装安装水沟侧壁泄水孔，将无施轨道垫层上的积水及时排进水沟内，泄水槽底面刚好位于轨道垫层的顶面。由于无磴轨道垫层还未施作，所以安装该段泄水孔时必须严格控制安装高度，保证今
8、后施工完无磴轨道垫层后垫层上的积水能够顺畅通过泄水孔流进水沟。5.14 水沟电缆槽槽身混凝土施工沟槽身混凝土标号为C30,施工大体分三步施工，首先施工水沟电缆槽底部混凝土，第二步施工靠近衬砌一侧沟槽槽身混凝土，最后施工靠线路一侧槽壁。电缆槽身混凝土要分层浇注，由于水沟电缆槽的侧壁厚度仅有20cm、9cm,不能采用捣固棒振捣时必须采用25钢筋插捣密实，在插捣过程中注意对埋设的泄水孔进行保护，避免损坏。并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。5.15 水沟电缆槽盖板制作与安装(1)水沟电缆槽盖板制作制作模型水沟电缆槽盖板厚度为6cm,水沟盖板模
9、型采用定制塑料模型，根据电缆槽和水沟盖板尺寸，定制不同尺寸的模型。预制场地电缆槽、水沟盖板预制场地必须采用混凝土硬化,硬化厚度不小于5cm,施工前要测量抄平，保证场地混凝土平整，施工场地位置要有利于洒水养护。盖板内网片制作与安装水沟电缆槽盖板钢筋网片均在加工平台上按设计尺寸定型预制，钢筋网片安装前，在底模面上放置2cm厚的混凝土垫块作为保护层厚度。然后按设计位置安放和固定钢筋网片。盖板混凝土施工沟槽盖板混凝土为C25钢筋混凝土，必须严格控制水灰比和坍落度，主要采用振动台振捣，既能保证施工速度，又能保证盖板外观质量。局部边角位置采用人工持钢筋插捣振捣。盖板混凝土在初凝后终凝前，要对面层进行收光处
10、理，一般在混凝土施工后2.53.O小时收光。保证盖板面层光滑。混凝土终凝后采用湿麻袋覆盖盖板预制块洒水养护，养护时间不少于14天。脱模时间一般可在混凝土施工后12小时左右，脱模后混凝土强度相对较低，搬运过程中要加强对成品盖板的保护，尤其要防止棱角破损,影响外观质量。为避免盖板倒置，在盖板预制时应在盖板上面标明“上”字标记。（2）电缆槽、排水沟盖板安装在水沟电缆槽槽身混凝土施工后，水沟、电缆槽盖板安装前，测量组对已施工段电缆槽盖板、排水沟盖板安装基座进行检查，对不合格部位进行修凿或砂浆找平，确保电缆槽盖板、排水沟盖板安装基座平整，标高符合设计要求。电缆槽、排水沟盖板安装平顺，不晃动。6 .劳动组
11、织施工人员应结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。每个作业工地人员配备表负责人1人技术主管1人专兼职安全员1人工班长24人指挥安装模板人员2人技术、质检、测量及试验人员46人焊工、混凝土工、普工2030人7 .材料要求原材料应符合设计及验收标准的要求。8,设备机具配置水沟、电缆槽施工机械设备配置分为两大部分，即基底清理和混凝土浇筑区的各个施工单元。主要施工机械设备配置表水沟、电缆槽清理基底段浇筑混凝土区施工单元小型挖掘机1台混凝土运输罐车2台小型自卸汽车1台插入式振动器2台风镐2把溜槽1个手持风钻2台平板振动器1台9.质量控制及检验9.1 质量控制(1)保证水沟、电缆
12、槽结构尺寸，每循环都要进行测量放样，复核检查。(2)严格控制混凝土加工、运输及浇注全过程，保证混凝土实体及外观质量。(3)洞内水沟和电缆槽布置、结构形式、沟底高程、纵向坡度应符合设计要求。9. 2质量检验检验数量：施工单位、监理单位全部检查。检验方法：观察、仪器量测、尺量。(1)进水孔、泄水孔、泄水槽的位置和间距符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察、尺量。(2)水沟、电缆槽外墙距线路中心线的距离应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：仪器量测、尺量。(3)水沟、电缆槽盖板的规格、尺寸、强度及外观质量符合设计要求。检验数量：施工单位检查10%
13、、监理单位按施工单位检查数量的20%比例抽查。检验方法：观察、尺量。（4）盲管（沟）、排水孔和水沟组成的排水系统排水效果良好。洞内排水顺畅，无淤积阻塞，进水孔、泄水孔畅通。检验数量：施工单位、监理单位全部检查。检验方法：观察。（5）水沟、电缆槽盖板应铺设齐全平稳顺直。检验数量：施工单位全部检查。检验方法：观察。（6）水沟、电缆槽断面尺寸符合设计要求。检验数量：施工单位全部检查。检验方法：观察。10.安全及环保要求1、加强施工人员的安全意识，进行岗前安全培训，进场人员必须配备安全帽、防护鞋、防尘口罩等防护用品。2、编制详细的安全操作规程、细则、制度及切实可行的安全技术措施，分发至工班，组织逐条落实。搞好“五同时”（即在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全工作）和“三级安全教育3、严格执行交接班制度，坚持工前讲安全、工中检查安全、工后评比安全的“三工制”活动。4、控制施工使用的水泥、外加剂等化学材料的泄漏，避免浆液污染洞外居民的生活、生产用水。5、施工期间生产场地、水沟、电缆槽盖板预制场地及生活区修建必要的临时排水渠道，经沉淀池处理后，与永久性排水设施相接，不致引起淤积冲刷。6、对隧道施工人员发放口罩等，并定期进行体检。对施工作业和运输便道等易产生粉尘的地段定时进行洒水，对各类机械车辆定期维修，使产生的粉尘公害减至最小程度。
