《20MnMo冲击功和伸长率.docx》由会员分享，可在线阅读，更多相关《20MnMo冲击功和伸长率.docx（1页珍藏版）》请在第壹文秘上搜索。

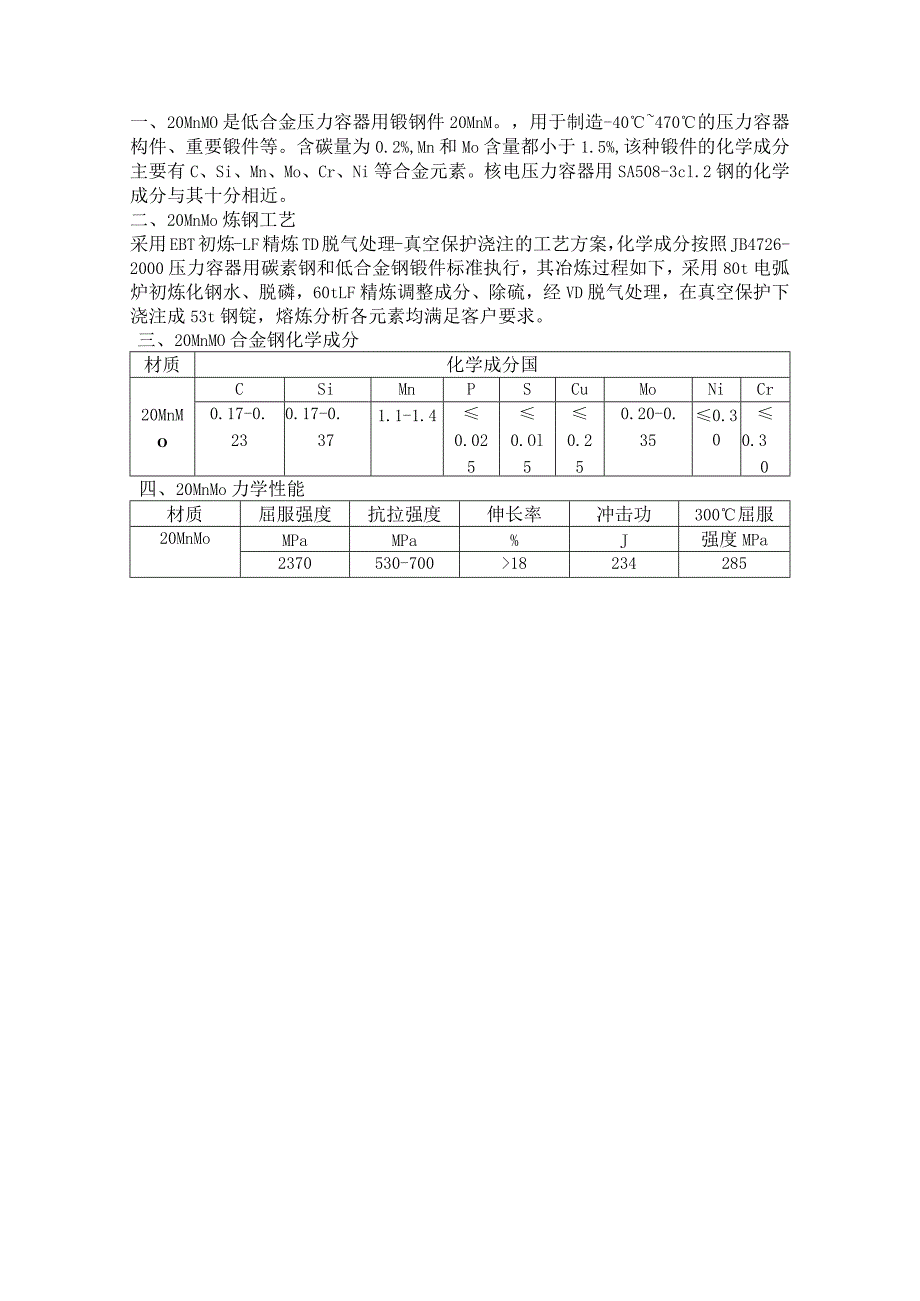

一、20MnMO是低合金压力容器用锻钢件20MnM。，用于制造-40470的压力容器构件、重要锻件等。含碳量为0.2%,Mn和Mo含量都小于1.5%,该种锻件的化学成分主要有C、Si、Mn、Mo、Cr、Ni等合金元素。核电压力容器用SA508-3cl.2钢的化学成分与其十分相近。二、20MnMo炼钢工艺采用EBT初炼-LF精炼TD脱气处理-真空保护浇注的工艺方案，化学成分按照JB4726-2000压力容器用碳素钢和低合金钢锻件标准执行，其冶炼过程如下，采用80t电弧炉初炼化钢水、脱磷，60tLF精炼调整成分、除硫，经VD脱气处理，在真空保护下浇注成53t钢锭，熔炼分析各元素均满足客户要求。三、20MnMO合金钢化学成分材质化学成分国20MnMOCSiMnPSCuMoNiCr0.17-0.230.17-0.371.1-1.40.0250.Ol50.250.20-0.350.300.30四、20MnMo力学性能材质屈服强度抗拉强度伸长率冲击功300屈服20MnMoMPaMPa%J强度MPa2370530-70018234285
