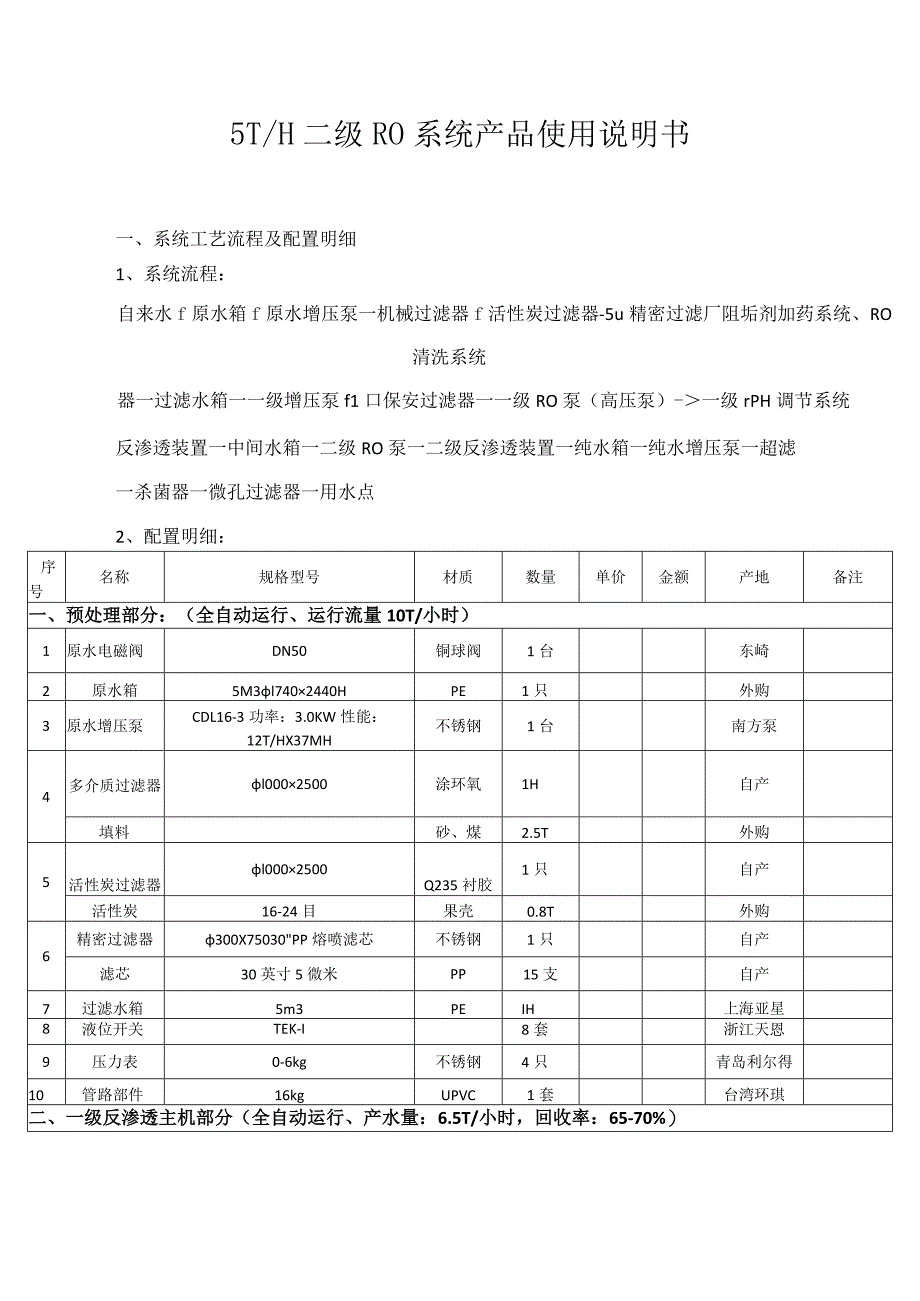

1、5T/H二级RO系统产品使用说明书一、系统工艺流程及配置明细1、系统流程:自来水f原水箱f原水增压泵一机械过滤器f活性炭过滤器-5u精密过滤厂阻垢剂加药系统、RO清洗系统器一过滤水箱一一级增压泵f1口保安过滤器一一级RO泵(高压泵)-一级rPH调节系统反渗透装置一中间水箱一二级RO泵一二级反渗透装置一纯水箱一纯水增压泵一超滤一杀菌器一微孔过滤器一用水点2、配置明细:序号名称规格型号材质数量单价金额产地备注一、预处理部分:(全自动运行、运行流量10T/小时)1原水电磁阀DN50铜球阀1台东崎2原水箱5M3l7402440HPE1只外购3原水增压泵CDL16-3功率:3.0KW性能:12T/HX3

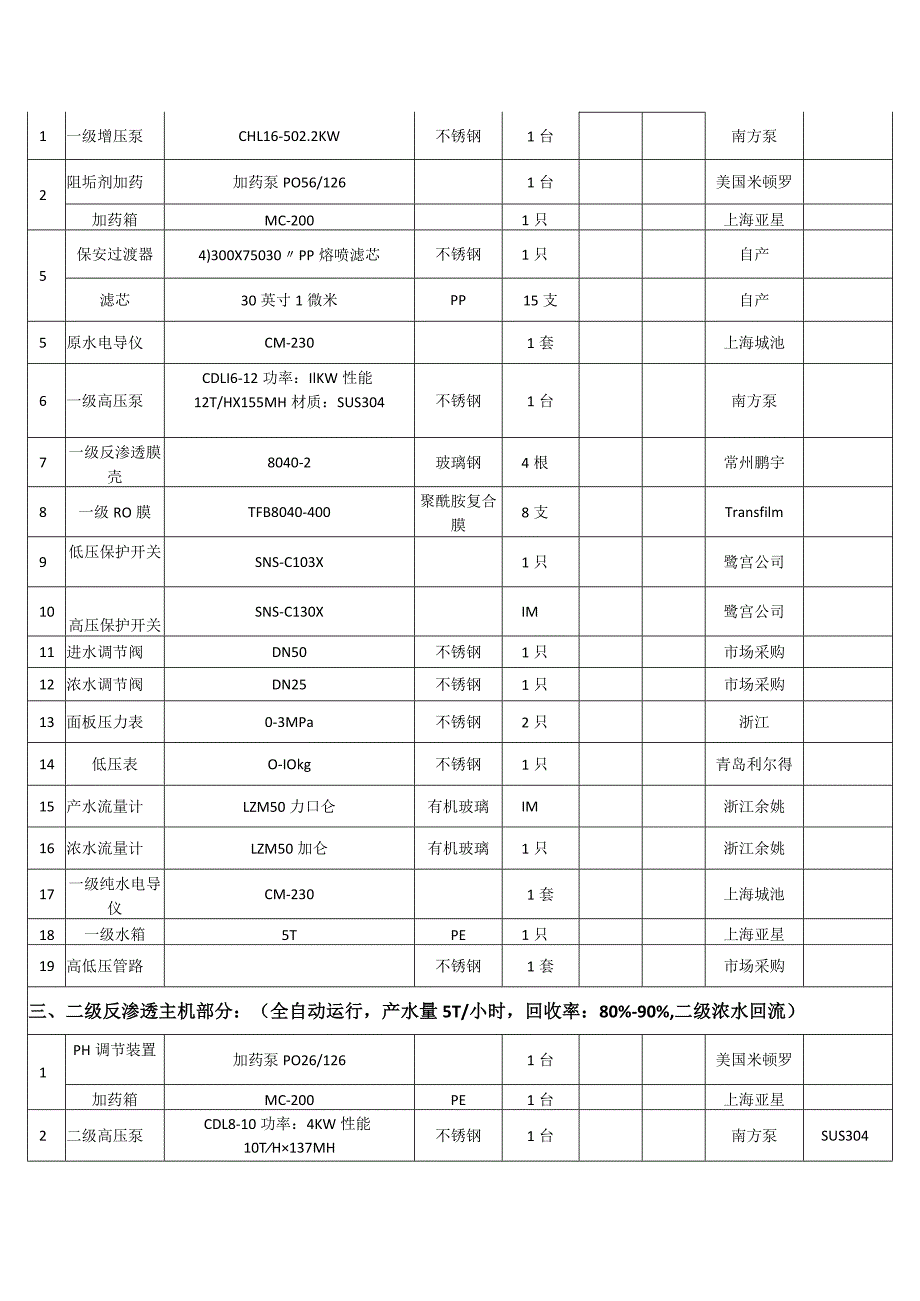

2、7MH不锈钢1台南方泵4多介质过滤器l0002500涂环氧1H自产填料砂、煤2.5T外购5活性炭过滤器l0002500Q235衬胶1只自产活性炭16-24目果壳0.8T外购6精密过滤器300X75030PP熔喷滤芯不锈钢1只自产滤芯30英寸5微米PP15支自产7过滤水箱5m3PEIH上海亚星8液位开关TEK-I8套浙江天恩9压力表0-6kg不锈钢4只青岛利尔得10管路部件16kgUPVC1套台湾环琪二、一级反渗透主机部分(全自动运行、产水量:6.5T/小时,回收率:65-70%)1一级增压泵CHL16-502.2KW不锈钢1台南方泵2阻垢剂加药加药泵PO56/1261台美国米顿罗加药箱MC-2

3、001只上海亚星5保安过渡器4)300X75030PP熔喷滤芯不锈钢1只自产滤芯30英寸1微米PP15支自产5原水电导仪CM-2301套上海城池6一级高压泵CDLI6-12功率:IlKW性能12T/HX155MH材质:SUS304不锈钢1台南方泵7一级反渗透膜壳8040-2玻璃钢4根常州鹏宇8一级RO膜TFB8040-400聚酰胺复合膜8支Transfilm9低压保护开关SNS-C103X1只鹭宫公司10高压保护开关SNS-C130XIM鹭宫公司11进水调节阀DN50不锈钢1只市场采购12浓水调节阀DN25不锈钢1只市场采购13面板压力表0-3MPa不锈钢2只浙江14低压表O-IOkg不锈钢1

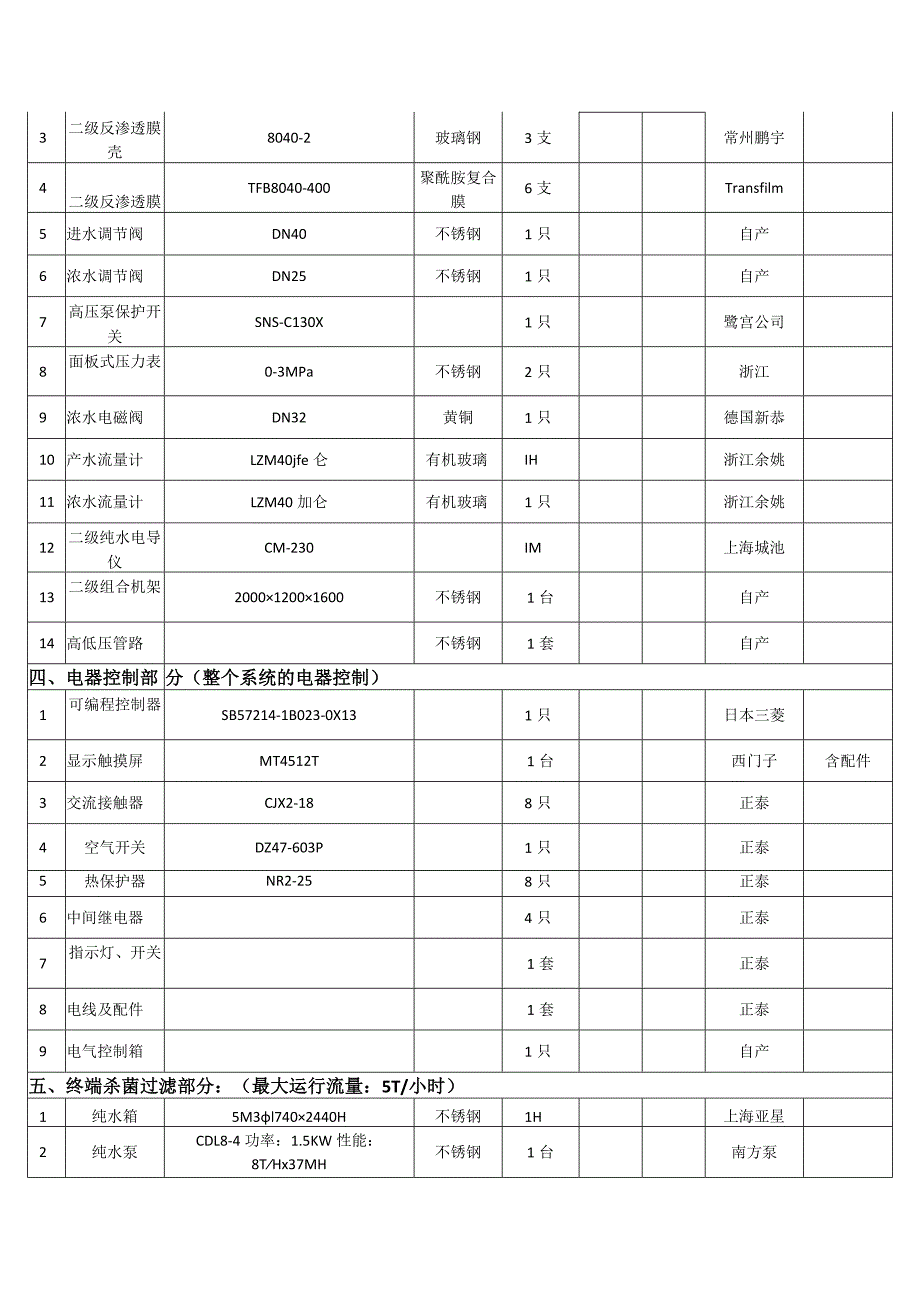

4、只青岛利尔得15产水流量计LZM50力口仑有机玻璃IM浙江余姚16浓水流量计LZM50加仑有机玻璃1只浙江余姚17一级纯水电导仪CM-2301套上海城池18一级水箱5TPE1只上海亚星19高低压管路不锈钢1套市场采购三、二级反渗透主机部分:(全自动运行,产水量5T/小时,回收率:80%-90%,二级浓水回流)1PH调节装置加药泵PO26/1261台美国米顿罗加药箱MC-200PE1台上海亚星2二级高压泵CDL8-10功率:4KW性能10TH137MH不锈钢1台南方泵SUS3043二级反渗透膜壳8040-2玻璃钢3支常州鹏宇4二级反渗透膜TFB8040-400聚酰胺复合膜6支Transfilm5

5、进水调节阀DN40不锈钢1只自产6浓水调节阀DN25不锈钢1只自产7高压泵保护开关SNS-C130X1只鹭宫公司8面板式压力表0-3MPa不锈钢2只浙江9浓水电磁阀DN32黄铜1只德国新恭10产水流量计LZM40jfe仑有机玻璃IH浙江余姚11浓水流量计LZM40加仑有机玻璃1只浙江余姚12二级纯水电导仪CM-230IM上海城池13二级组合机架200012001600不锈钢1台自产14高低压管路不锈钢1套自产四、电器控制部分(整个系统的电器控制)1可编程控制器SB57214-1B023-0X131只日本三菱2显示触摸屏MT4512T1台西门子含配件3交流接触器CJX2-188只正泰4空气开关D

6、Z47-603P1只正泰5热保护器NR2-258只正泰6中间继电器4只正泰7指示灯、开关1套正泰8电线及配件1套正泰9电气控制箱1只自产五、终端杀菌过滤部分:(最大运行流量:5T/小时)1纯水箱5M3l7402440H不锈钢1H上海亚星2纯水泵CDL8-4功率:1.5KW性能:8THx37MH不锈钢1台南方泵3紫外线杀菌器UV2-LS40不锈钢1台浙江日康4微膜过滤器300*750不锈钢1台自产微膜滤芯30英寸0.5微米PP12支芜湖洁源5压力表O-IOkg不锈钢1只青岛利尔得六、化学清洗装置1清洗水箱1000LPE1只上海亚星2清洗水泵CDL8-3l.lkw不锈钢不锈钢1台南方泵3管接件DN

7、50UPVC1套台湾环琪4配套配件1套二、纯水系统点表输入输出序号控制位触发点控制位输出点继电器1原水泵故障10.0原水泵Q0.0P-KAOl2一级增压泵故障10.1一级增压泵Q0.1P-KA023一级高压泵故障10.2一级高压泵Q0.2P-KA034二级高压泵故障10.3二级高压泵Q0.3P-KA045纯水泵故障10.4纯水泵Q0.4P-KA056预处理步进自动10.5进水电磁阀Q0.5P-KA067预处理步进10.6一级RO清洗阀Q0.6P-KA078纯水系统启停10.7二级RO清洗阀Q0.7P-KA089消音11.0蜂鸣报警Q1.0P-KA0910复位11.1机械过滤器进水Q1.1P-K

8、AlO11一级高压泵低压11.2机械过滤器反洗进水Q2.0P-KAll12一级高压泵高压11.3机械过滤器反洗排水Q2.1P-KA1213二级高压泵高压11.4机械过滤器正洗排水Q2.2P-KA1314PH反馈11.5机械过滤器产水Q2.3P-KA1415原水箱高位12.0活性炭过滤器进水Q2.4P-KA1516原水箱低位12.1活性炭过滤器反洗进水Q2.5P-KA1617过滤水箱高位12.2活性炭过滤器反洗排水Q2.6P-KA1718过滤水箱低位12.3活性炭过滤器正洗排水Q2.7P-KA1819淡水箱高位12.4活性炭过滤器产水Q3.0P-KA1920淡水箱低位12.5Q3.1P-KA20

9、21纯水箱高位12.6Q3.2P-KA2122纯水箱低位12.7Q3.3P-KA2223纯水泵高压13.0Q3.4P-KA232413.1Q3.5P-KA242513.2Q3.6P-KA252613.3Q3.7P-KA262713.42813.52913.63013.7三、手动操作要点1、工艺说明用二级RO制取纯水为近年来纯水系统普遍采用的制水方法,完全满足行业要求。虽然投资略高些,但由于其产水水质稳定,无废水排放,运行费用低,设备占地面积小,维修强度低等优点被普遍采用。为了满足RO系统的正常运行,使预处理水质符合R。系统进水的要求,水质要求达到:给水纯度1NTU;污染指数SDIW5;供水余氯

10、V(MPPm;最佳产水温度2030;浓水饱和指数LST0.5o2、手动状态下的运行原水预处理的机械过滤器和活性炭过滤器的阀门会由气动阀进行控制。在手动状态的运行下,将手动/自动开关打到手动,然后依次打开相应电动阀和水泵的开关,设备就能正常运行产水。3、预处理手动状态下的清洗将开关打到预处理步进,按预处理步进按钮第一下,这时多介质过滤器反洗阀门打开进行反洗,反洗时间自定,按预处理步进按钮第二下,进行正洗。按步进按钮第三下时,介质过滤器产水阀门打开产水,按预处理步进按钮第四下时,活性炭过滤器反洗阀打开,进行反洗,按第五下时,活性炭过滤器正洗阀打开,进行正洗。按第六下时,活性炭过滤器产水阀门打开正式

11、产水,整个预处理过程结束。4、RO反渗透装置基本工作原理:反渗透顾名思义是一种施加压力于半透膜相接触的浓溶液所产生的和自然渗透现象相反的过程,如施加压力超过溶液天然渗透压,则溶剂便会流过半透膜在相反一侧形成烯熔液,而在加压的一侧形成浓度更高的溶液。在纯水生产中也是在有盐水的水中(如原水),施加比自然渗透压力更大的压力,使渗透向相反方向进行,把原水中的水分子压倒膜的另一边,变成洁净的水,从而达到去除水中盐分的目的。水通过膜的迁移速率与膜的性能、溶液温度、压力有关。系统说明a、一级反渗透装置一级Ro装配是两级反渗透的核心部件,设计是否合理,将直接影响到二级RO的产水,影响最后的出水水质。本设计采用美国T
