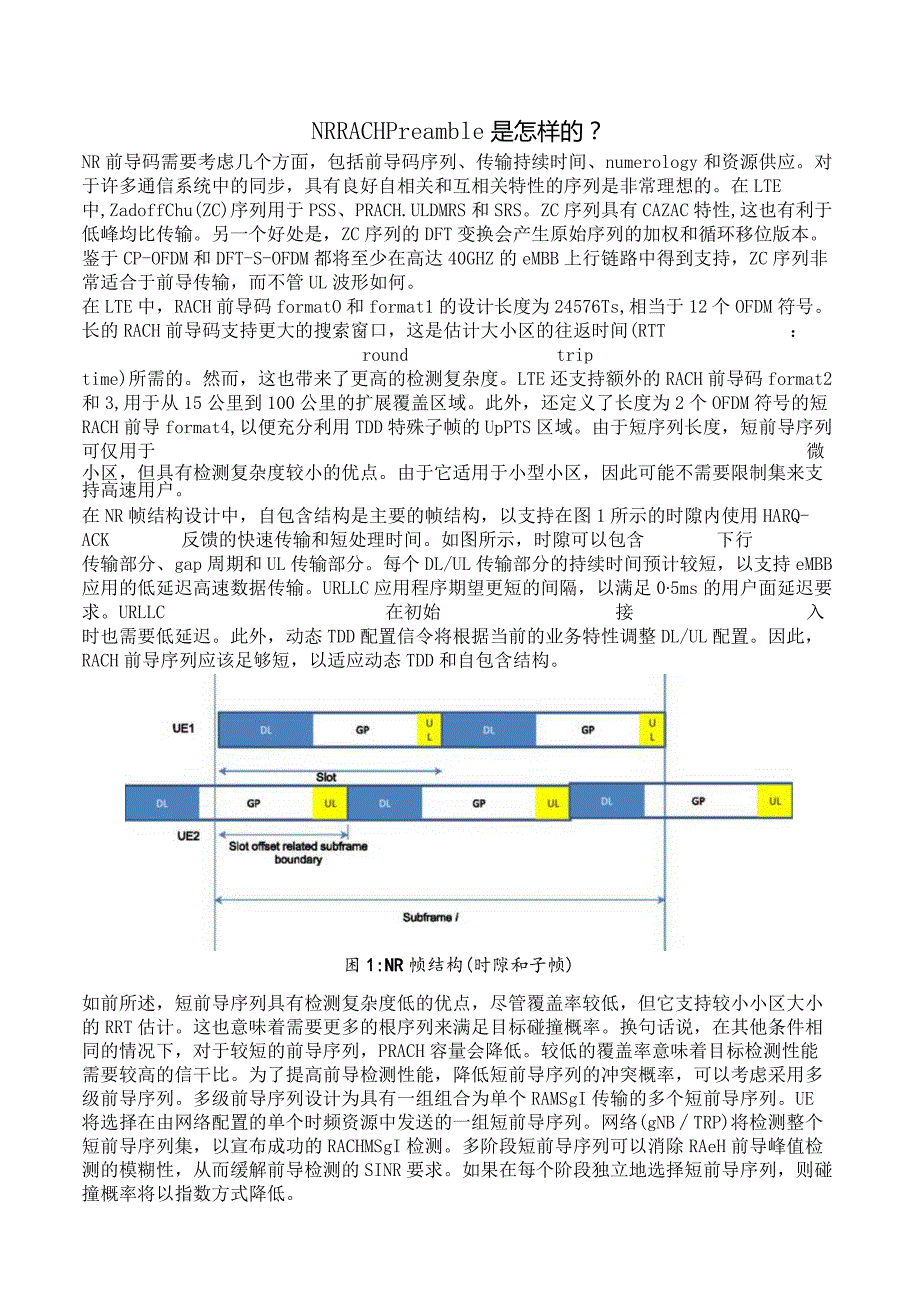

1、NRRACHPreamble是怎样的？NR前导码需要考虑几个方面，包括前导码序列、传输持续时间、numerology和资源供应。对于许多通信系统中的同步，具有良好自相关和互相关特性的序列是非常理想的。在LTE中,ZadoffChu(ZC)序列用于PSS、PRACH.ULDMRS和SRS。ZC序列具有CAZAC特性,这也有利于低峰均比传输。另一个好处是，ZC序列的DFT变换会产生原始序列的加权和循环移位版本。鉴于CP-OFDM和DFT-S-OFDM都将至少在高达40GHZ的eMBB上行链路中得到支持，ZC序列非常适合于前导传输，而不管UL波形如何。在LTE中，RACH前导码formatO和for
2、mat1的设计长度为24576Ts,相当于12个OFDM符号。长的RACH前导码支持更大的搜索窗口，这是估计大小区的往返时间(RTT：roundtriptime)所需的。然而，这也带来了更高的检测复杂度。LTE还支持额外的RACH前导码format2和3,用于从15公里到100公里的扩展覆盖区域。此外，还定义了长度为2个OFDM符号的短RACH前导format4,以便充分利用TDD特殊子帧的UpPTS区域。由于短序列长度，短前导序列可仅用于微小区，但具有检测复杂度较小的优点。由于它适用于小型小区，因此可能不需要限制集来支持高速用户。在NR帧结构设计中，自包含结构是主要的帧结构，以支持在图1所示
3、的时隙内使用HARQ-ACK反馈的快速传输和短处理时间。如图所示，时隙可以包含下行传输部分、gap周期和UL传输部分。每个DL/UL传输部分的持续时间预计较短，以支持eMBB应用的低延迟高速数据传输。URLLC应用程序期望更短的间隔，以满足05ms的用户面延迟要求。URLLC在初始接入时也需要低延迟。此外，动态TDD配置信令将根据当前的业务特性调整DL/UL配置。因此，RACH前导序列应该足够短，以适应动态TDD和自包含结构。困1:NR帧结构(时隙和子帧)如前所述，短前导序列具有检测复杂度低的优点，尽管覆盖率较低，但它支持较小小区大小的RRT估计。这也意味着需要更多的根序列来满足目标碰撞概率。
4、换句话说，在其他条件相同的情况下，对于较短的前导序列，PRACH容量会降低。较低的覆盖率意味着目标检测性能需要较高的信干比。为了提高前导检测性能，降低短前导序列的冲突概率，可以考虑采用多级前导序列。多级前导序列设计为具有一组组合为单个RAMSgI传输的多个短前导序列。UE将选择在由网络配置的单个时频资源中发送的一组短前导序列。网络(gNBTRP)将检测整个短前导序列集，以宣布成功的RACHMSgI检测。多阶段短前导序列可以消除RAeH前导峰值检测的模糊性，从而缓解前导检测的SINR要求。如果在每个阶段独立地选择短前导序列，则碰撞概率将以指数方式降低。具有短CP和GT的多级短前导序列更适用于微小

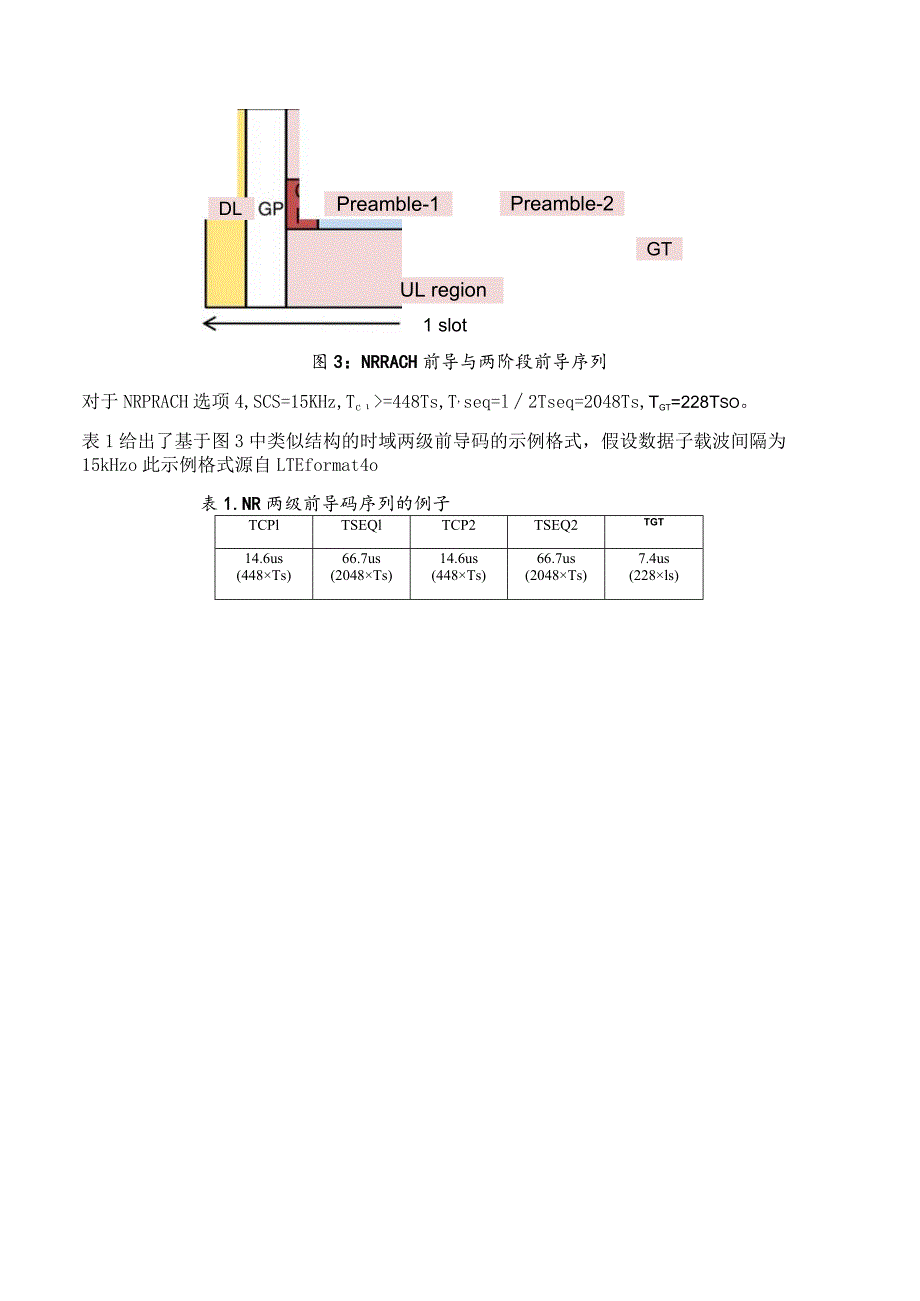

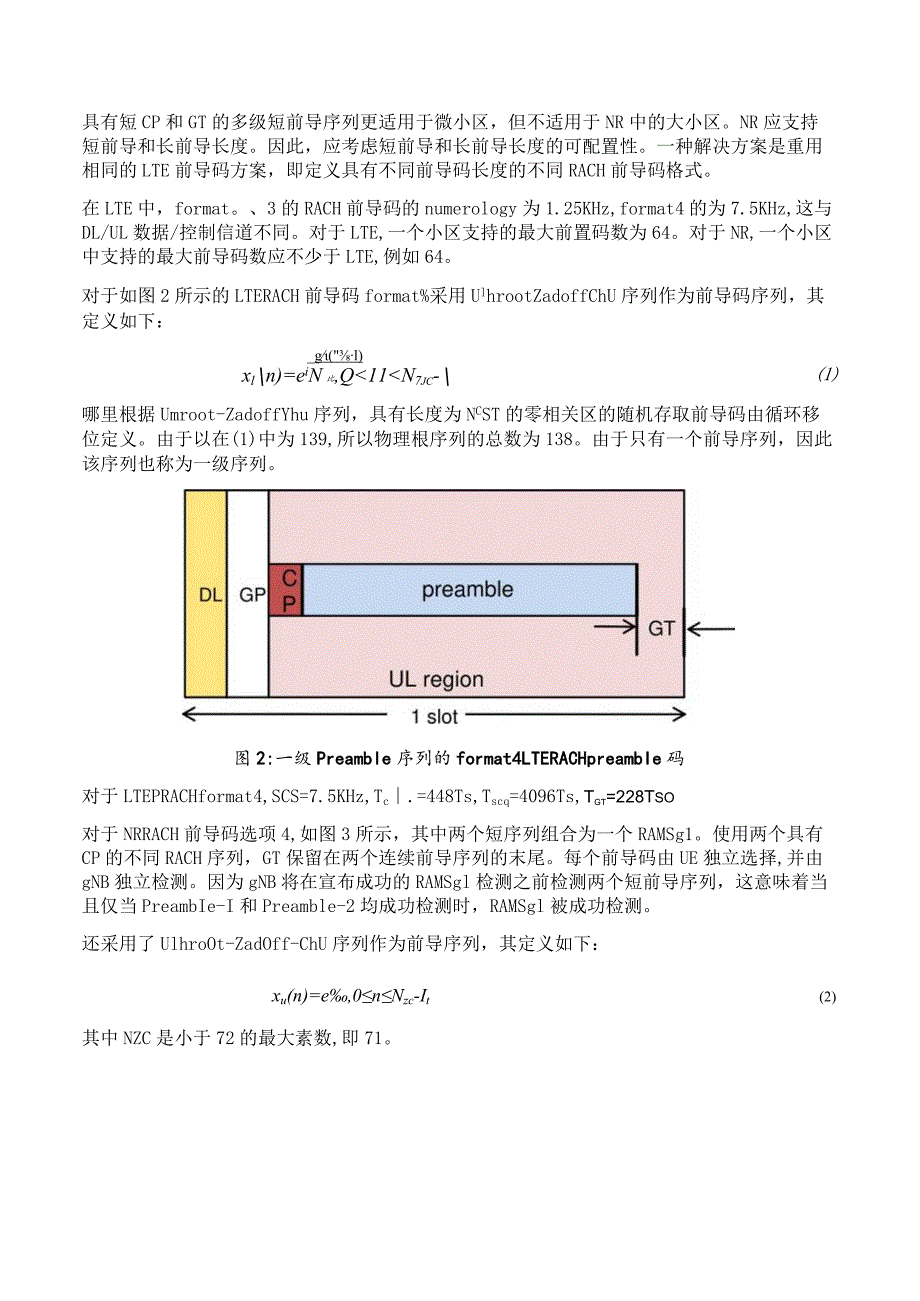

5、区，但不适用于NR中的大小区。NR应支持短前导和长前导长度。因此，应考虑短前导和长前导长度的可配置性。一种解决方案是重用相同的LTE前导码方案，即定义具有不同前导码长度的不同RACH前导码格式。在LTE中，format。、3的RACH前导码的numerology为1.25KHz,format4的为7.5KHz,这与DL/UL数据/控制信道不同。对于LTE,一个小区支持的最大前置码数为64。对于NR,一个小区中支持的最大前导码数应不少于LTE,例如64。对于如图2所示的LTERACH前导码format%采用UlhrootZadoffChU序列作为前导码序列，其定义如下：_g(l)xln)=eiN比,Q11=448Ts,T,seq=l2Tseq=2048Ts,Tgt=228Tso。表1给出了基于图3中类似结构的时域两级前导码的示例格式，假设数据子载波间隔为15kHzo此示例格式源自LTEformat4o表1.NR两级前导码序列的例子TCPlTSEQlTCP2TSEQ2TGT14.6us66.7us14.6us66.7us7.4us(448Ts)(2048Ts)(448Ts)(2048Ts)(228ls)
