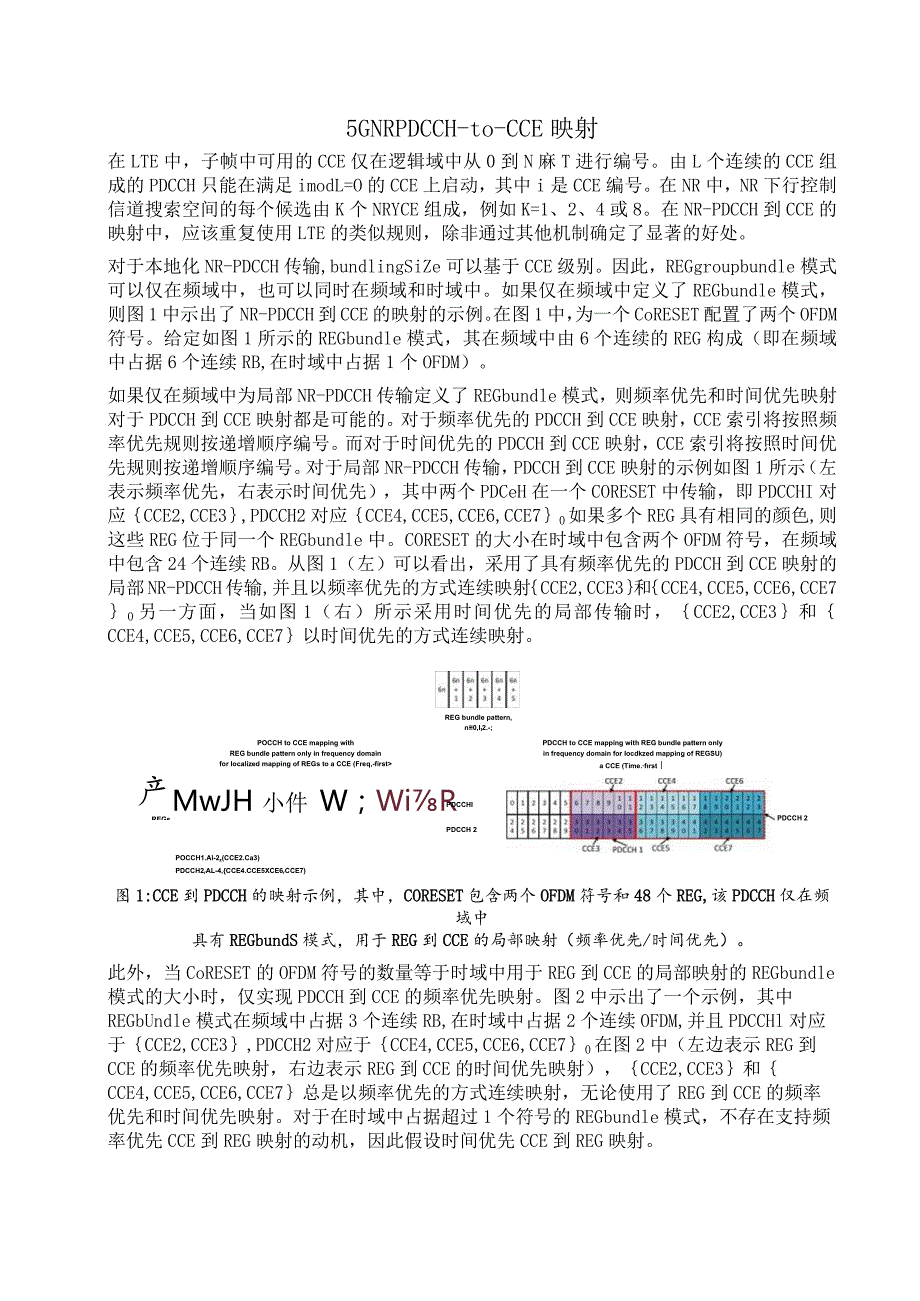

898-5G NR PDCCH-to-CCE 映射.docx_第1页
第1页 / 共3页

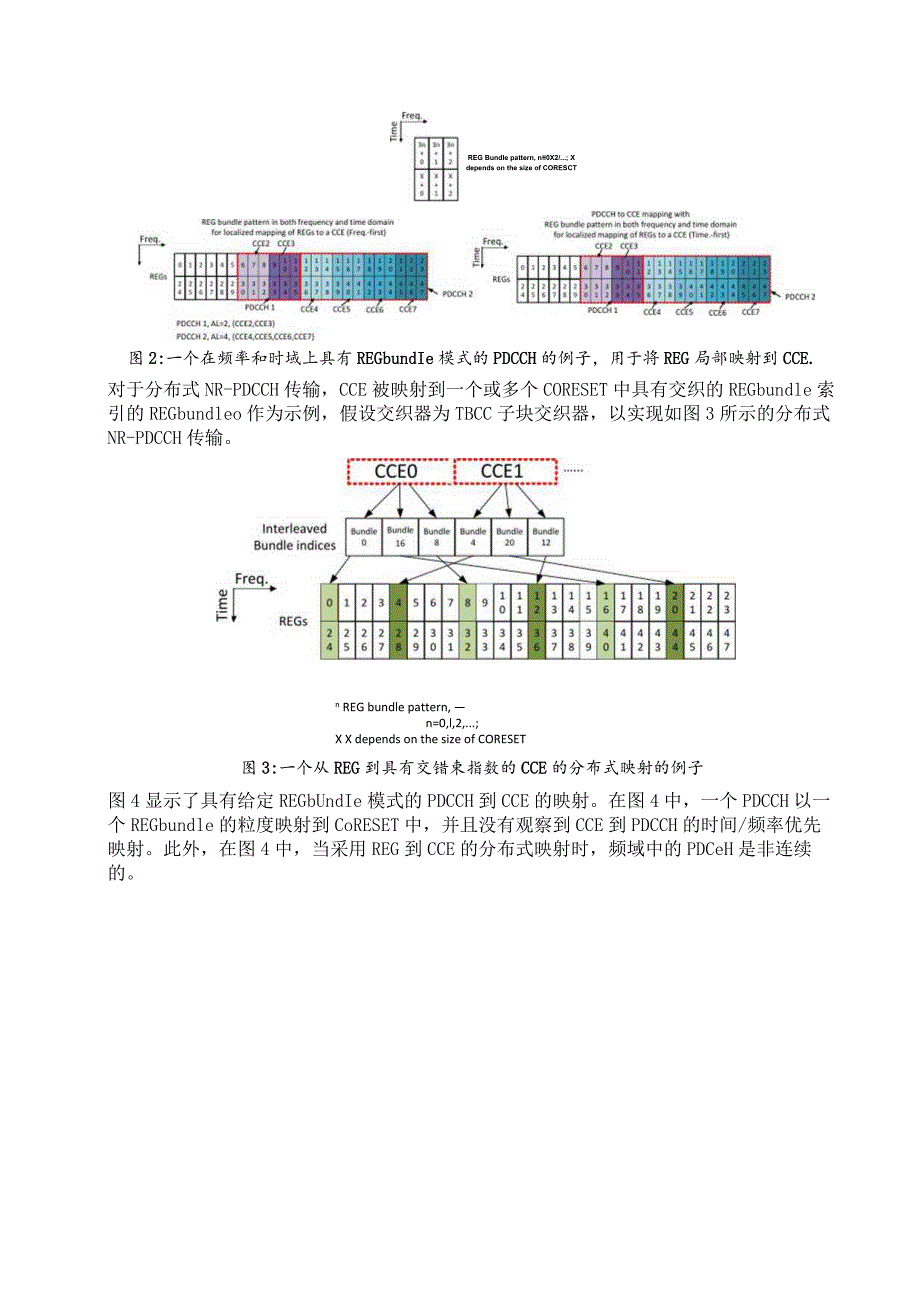

898-5G NR PDCCH-to-CCE 映射.docx_第2页
第2页 / 共3页

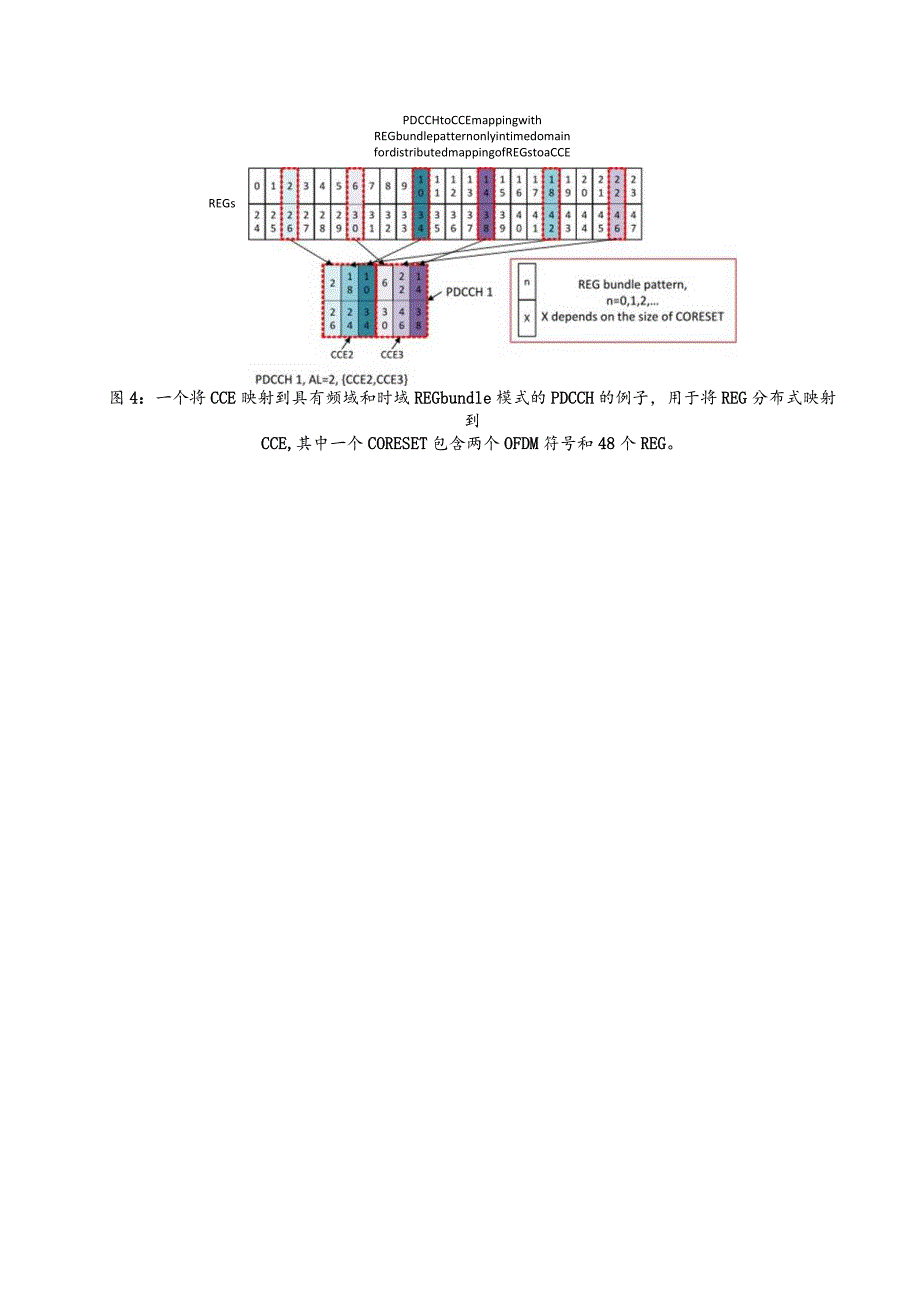

898-5G NR PDCCH-to-CCE 映射.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《898-5G NR PDCCH-to-CCE 映射.docx》由会员分享,可在线阅读,更多相关《898-5G NR PDCCH-to-CCE 映射.docx(3页珍藏版)》请在第壹文秘上搜索。

1、5GNRPDCCH-to-CCE映射在LTE中,子帧中可用的CCE仅在逻辑域中从0到N麻T进行编号。由L个连续的CCE组成的PDCCH只能在满足imodL=O的CCE上启动,其中i是CCE编号。在NR中,NR下行控制信道搜索空间的每个候选由K个NRYCE组成,例如K=1、2、4或8。在NR-PDCCH到CCE的映射中,应该重复使用LTE的类似规则,除非通过其他机制确定了显著的好处。对于本地化NR-PDCCH传输,bundlingSiZe可以基于CCE级别。因此,REGgroupbundle模式可以仅在频域中,也可以同时在频域和时域中。如果仅在频域中定义了REGbundle模式,则图1中示出了N

2、R-PDCCH到CCE的映射的示例。在图1中,为一个CoRESET配置了两个OFDM符号。给定如图1所示的REGbundle模式,其在频域中由6个连续的REG构成(即在频域中占据6个连续RB,在时域中占据1个OFDM)。如果仅在频域中为局部NR-PDCCH传输定义了REGbundle模式,则频率优先和时间优先映射对于PDCCH到CCE映射都是可能的。对于频率优先的PDCCH到CCE映射,CCE索引将按照频率优先规则按递增顺序编号。而对于时间优先的PDCCH到CCE映射,CCE索引将按照时间优先规则按递增顺序编号。对于局部NR-PDCCH传输,PDCCH到CCE映射的示例如图1所示(左表示频率优

3、先,右表示时间优先),其中两个PDCeH在一个CORESET中传输,即PDCCHI对应CCE2,CCE3,PDCCH2对应CCE4,CCE5,CCE6,CCE70如果多个REG具有相同的颜色,则这些REG位于同一个REGbundle中。CORESET的大小在时域中包含两个OFDM符号,在频域中包含24个连续RB。从图1(左)可以看出,采用了具有频率优先的PDCCH到CCE映射的局部NR-PDCCH传输,并且以频率优先的方式连续映射CCE2,CCE3和CCE4,CCE5,CCE6,CCE70另一方面,当如图1(右)所示采用时间优先的局部传输时,CCE2,CCE3和CCE4,CCE5,CCE6,C

4、CE7以时间优先的方式连续映射。REG bundle pattern, n0,lt2.-;产REGsPOCCH to CCE mapping withREG bundle pattern only in frequency domainfor localized mapping of REGs to a CCE (Freq,-firstMwJH 小件 W;WiRPDCCHlPDCCH 2PDCCH to CCE mapping with REG bundle pattern only in frequency domain for Iocdkzed mapping of REGSU) a CC

5、E (Time.frstPDCCH 2POCCH1.Al-2z(CCE2.Ca3)PDCCH2rAL-4,CCE4.CCE5XCE6rCCE7)图1:CCE到PDCCH的映射示例,其中,CORESET包含两个OFDM符号和48个REG,该PDCCH仅在频域中具有REGbundS模式,用于REG到CCE的局部映射(频率优先/时间优先)。此外,当CoRESET的OFDM符号的数量等于时域中用于REG到CCE的局部映射的REGbundle模式的大小时,仅实现PDCCH到CCE的频率优先映射。图2中示出了一个示例,其中REGbUndle模式在频域中占据3个连续RB,在时域中占据2个连续OFDM,并且P

6、DCCHl对应于CCE2,CCE3,PDCCH2对应于CCE4,CCE5,CCE6,CCE70在图2中(左边表示REG到CCE的频率优先映射,右边表示REG到CCE的时间优先映射),CCE2,CCE3和CCE4,CCE5,CCE6,CCE7总是以频率优先的方式连续映射,无论使用了REG到CCE的频率优先和时间优先映射。对于在时域中占据超过1个符号的REGbundle模式,不存在支持频率优先CCE到REG映射的动机,因此假设时间优先CCE到REG映射。REG Bundle pattern, n0X2/.; X depends on the size of CORESCT图2:一个在频率和时域上具

7、有REGbundIe模式的PDCCH的例子,用于将REG局部映射到CCE.对于分布式NR-PDCCH传输,CCE被映射到一个或多个CORESET中具有交织的REGbundle索引的REGbundleo作为示例,假设交织器为TBCC子块交织器,以实现如图3所示的分布式NR-PDCCH传输。n REG bundle pattern, n=0,l,2,.;X X depends on the size of CORESET图3:一个从REG到具有交错束指数的CCE的分布式映射的例子图4显示了具有给定REGbUndIe模式的PDCCH到CCE的映射。在图4中,一个PDCCH以一个REGbundle的粒度映射到CoRESET中,并且没有观察到CCE到PDCCH的时间/频率优先映射。此外,在图4中,当采用REG到CCE的分布式映射时,频域中的PDCeH是非连续的。PDCCHtoCCEmappingwithREGbundlepatternonlyintimedomainfordistributedmappingofREGstoaCCEREGs图4:一个将CCE映射到具有频域和时域REGbundle模式的PDCCH的例子,用于将REG分布式映射到CCE,其中一个CORESET包含两个OFDM符号和48个REG。
