1、5G下行PRBbundling在LTE中引入了预编码资源块组（PRG：precodingresourceblockgroup）的概念，以在频域中配置预编码粒度，并通过允许UE跨一组连续的物理资源块（Prb）执行信道估计来促进UE处的信道估计。在LTE中，预编码资源块组（PRG）被选择为系统带宽的功能，对于L4mhz、3-5mhz、IOinhZ和IOmhz的系统带宽，其可能值分别为1、2、3、20选择此类选项的一个原因与资源块组（RBG）的选择有关，而资源块组（RBG）又与在DCl上用于发送分配信号的可用位有关。RBG中资源块的数量与系统带宽的关系如下：SystemBW(MHZ)PRGsizeR
2、BGSize在决定NR应支持的PRG值时，需要考虑几个因素。首先，较小的PRG大小允许服务基站执行更具频率选择性的预编码，并且通常实现更高的MlMo增益。然而，较小的PRG大小可能导致UE处更差的信道估计性能，这可能导致通过更具频率选择性的预编码实现的任何额外MIMO增益被洗掉。使用1或2的PRG典型值仅导致与较大的PRG相比的损失，特别是由于信道估计损失，即使考虑在下行链路上的GUne-SVD预编码。第二，尽管在支持的PRG大小上引入一些灵活性通常在性能方面有其优点，但在某些感兴趣的场景下，如果不提供可靠的推理，这些选项不应该引入不必要的复杂性。例如，在任何情况下支持不同的PRG值都会导致不
3、必要的实现复杂性，而没有任何明显的增益，尤其是如果这样的PRG仅在应用于具有特定延迟扩展的匹配良好的信道时才可能导致增益。对于具有小频率选择性和大频率选择性的两个信道（从100到100OnSeCRMSDS,TDL和CDL信道）以及多个不同的分配，支持一个固定值将获得大部分吞吐量增益，因此选择更多PRG大小只会增加不必要的实现复杂性，如果决策不匹配，可能会导致性能损失。第三，支持不同的PRG值作为系统的功能，或者UE带宽没有明显的增益，除非它需要划分所选择的RBG。例如，如果根据UE带宽将RBG选择为4的倍数，则例如不需要具有3的PRG。注意，由于DCl中的比特数有限，无法避免来自UE带宽的RB

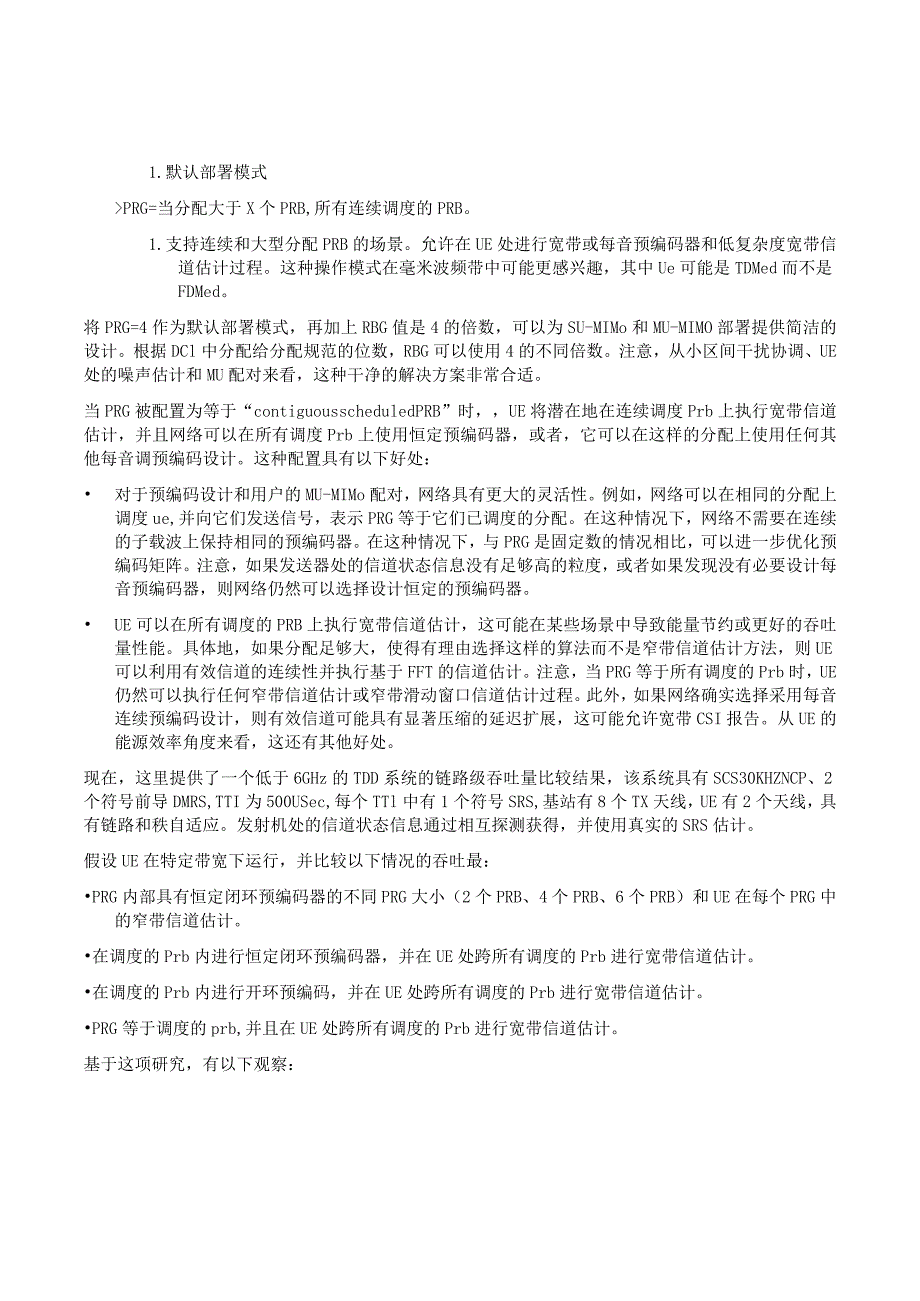

4、G依赖性。然而，PRG的指定值仍然可以只是一个值，用于划分不同的RBG选择。第四，不能避免支持PRG=I的选项，因为UE仍然可以被分配小的分配。PRG可在以下选项之间配置：PRG=I1.支持分配少于4个PRB的场景PRG=41.默认部署模式PRG=当分配大于X个PRB,所有连续调度的PRB。1.支持连续和大型分配PRB的场景。允许在UE处进行宽带或每音预编码器和低复杂度宽带信道估计过程。这种操作模式在毫米波频带中可能更感兴趣，其中Ue可能是TDMed而不是FDMed。将PRG=4作为默认部署模式，再加上RBG值是4的倍数，可以为SU-MIMo和MU-MIMO部署提供简洁的设计。根据DCl中分配
5、给分配规范的位数，RBG可以使用4的不同倍数。注意，从小区间干扰协调、UE处的噪声估计和MU配对来看，这种干净的解决方案非常合适。当PRG被配置为等于“contiguousscheduledPRB”时，UE将潜在地在连续调度Prb上执行宽带信道估计，并且网络可以在所有调度Prb上使用恒定预编码器，或者，它可以在这样的分配上使用任何其他每音调预编码设计。这种配置具有以下好处： 对于预编码设计和用户的MU-MIMo配对，网络具有更大的灵活性。例如，网络可以在相同的分配上调度ue,并向它们发送信号，表示PRG等于它们已调度的分配。在这种情况下，网络不需要在连续的子载波上保持相同的预编码器。在这种情况
6、下，与PRG是固定数的情况相比，可以进一步优化预编码矩阵。注意，如果发送器处的信道状态信息没有足够高的粒度，或者如果发现没有必要设计每音预编码器，则网络仍然可以选择设计恒定的预编码器。 UE可以在所有调度的PRB上执行宽带信道估计，这可能在某些场景中导致能量节约或更好的吞吐量性能。具体地，如果分配足够大，使得有理由选择这样的算法而不是窄带信道估计方法，则UE可以利用有效信道的连续性并执行基于FFT的信道估计。注意，当PRG等于所有调度的Prb时，UE仍然可以执行任何窄带信道估计或窄带滑动窗口信道估计过程。此外，如果网络确实选择采用每音连续预编码设计，则有效信道可能具有显著压缩的延迟扩展，这可能
7、允许宽带CSI报告。从UE的能源效率角度来看，这还有其他好处。现在，这里提供了一个低于6GHz的TDD系统的链路级吞吐量比较结果，该系统具有SCS30KHZNCP、2个符号前导DMRS,TTI为500USec,每个TTl中有1个符号SRS,基站有8个TX天线，UE有2个天线，具有链路和秩自适应。发射机处的信道状态信息通过相互探测获得，并使用真实的SRS估计。假设UE在特定带宽下运行，并比较以下情况的吞吐最：PRG内部具有恒定闭环预编码器的不同PRG大小（2个PRB、4个PRB、6个PRB）和UE在每个PRG中的窄带信道估计。在调度的Prb内进行恒定闭环预编码器，并在UE处跨所有调度的Prb进行

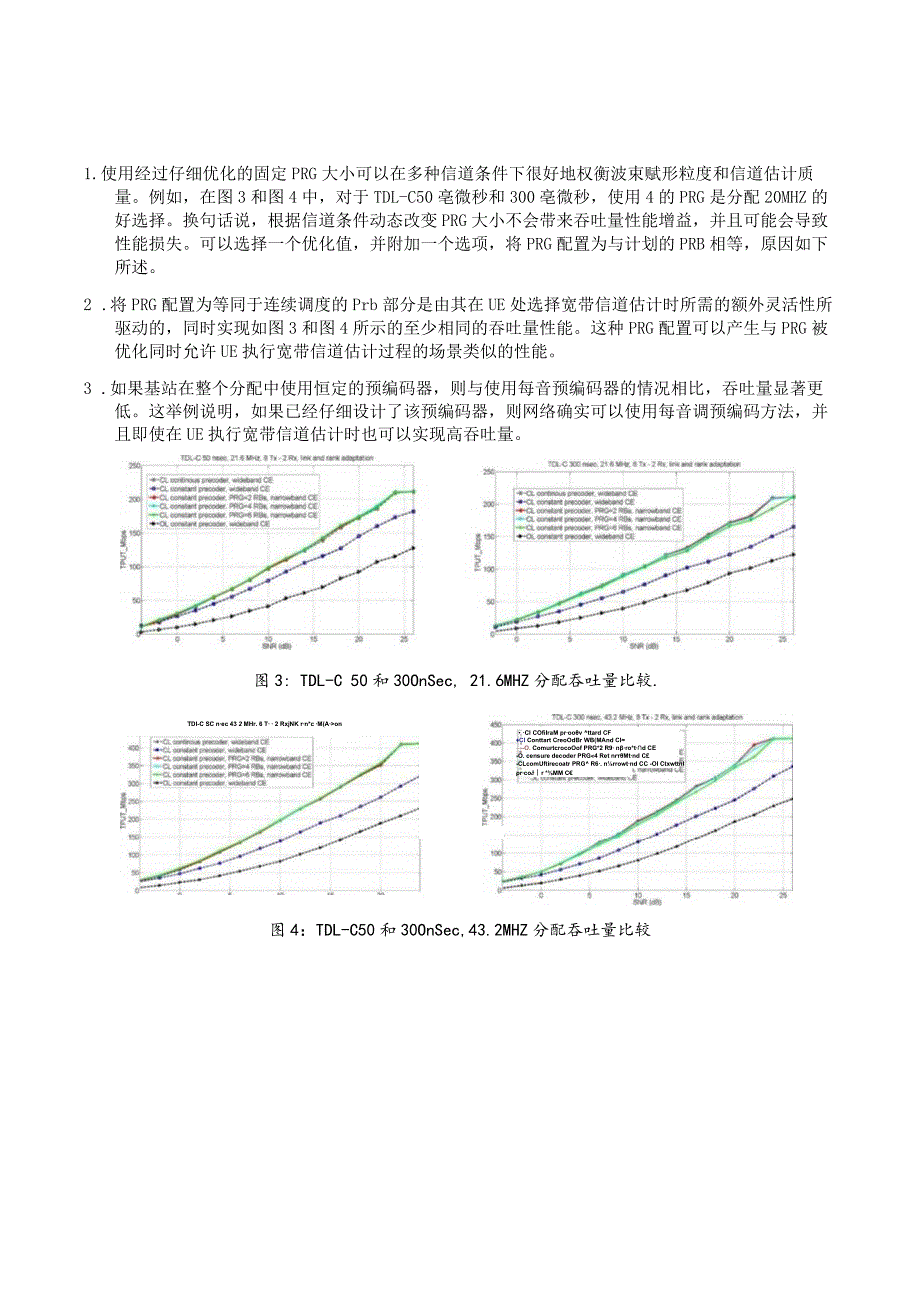

8、宽带信道估计。在调度的Prb内进行开环预编码，并在UE处跨所有调度的Prb进行宽带信道估计。PRG等于调度的prb,并且在UE处跨所有调度的Prb进行宽带信道估计。基于这项研究，有以下观察：1.使用经过仔细优化的固定PRG大小可以在多种信道条件下很好地权衡波束赋形粒度和信道估计质量。例如，在图3和图4中，对于TDL-C50亳微秒和300亳微秒，使用4的PRG是分配20MHZ的好选择。换句话说，根据信道条件动态改变PRG大小不会带来吞吐量性能增益，并且可能会导致性能损失。可以选择一个优化值，并附加一个选项，将PRG配置为与计划的PRB相等，原因如下所述。2 .将PRG配置为等同于连续调度的Prb
9、部分是由其在UE处选择宽带信道估计时所需的额外灵活性所驱动的，同时实现如图3和图4所示的至少相同的吞吐量性能。这种PRG配置可以产生与PRG被优化同时允许UE执行宽带信道估计过程的场景类似的性能。3 .如果基站在整个分配中使用恒定的预编码器，则与使用每音预编码器的情况相比，吞吐量显著更低。这举例说明，如果已经仔细设计了该预编码器，则网络确实可以使用每音调预编码方法，并且即使在UE执行宽带信道估计时也可以实现高吞吐量。图3: TDL-C 50和30OnSec, 21.6MHZ分配吞吐量比较.TDl-C SC nec 43 2 MHr. 6 T 2 RxjNK rn*c M(AonCl COfiIraM proov ttard CFCl Conttart CreoOdBr WB(MAnd Cl=-O. ComurtcrocoOof PRG*2 R9 nro*td CE-O. censure decoder PRG4 Ret nrMtnd C-CLcomUftirecoatr PRG R6. nrrowtnd CC -Ol Ctxwttnl rcor *MM C图4：TDL-C50和30OnSec,43.2MHZ分配吞吐量比较图5:TDL-C300nsec4.32和8.64MHZ分配吞吐量比较
