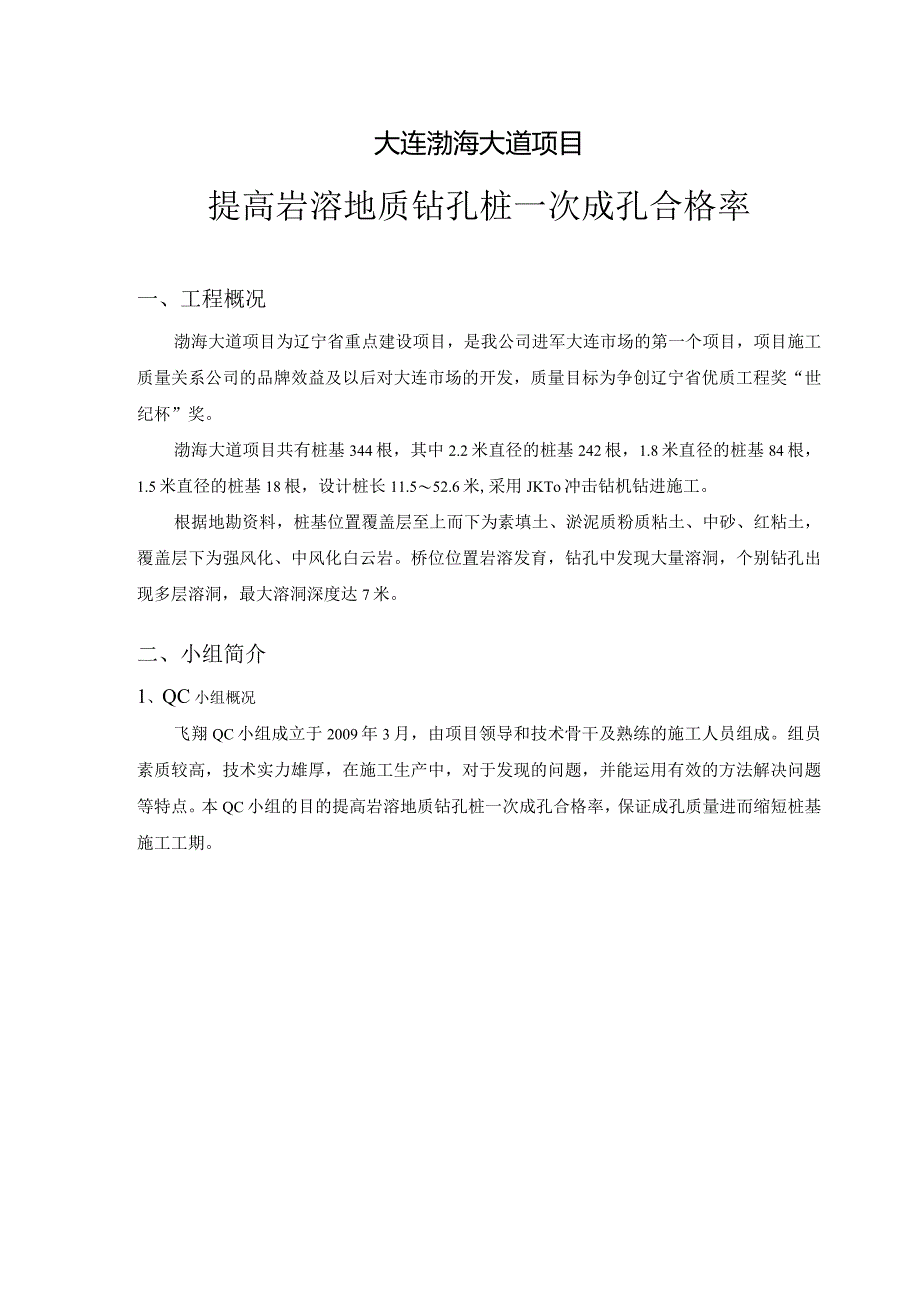

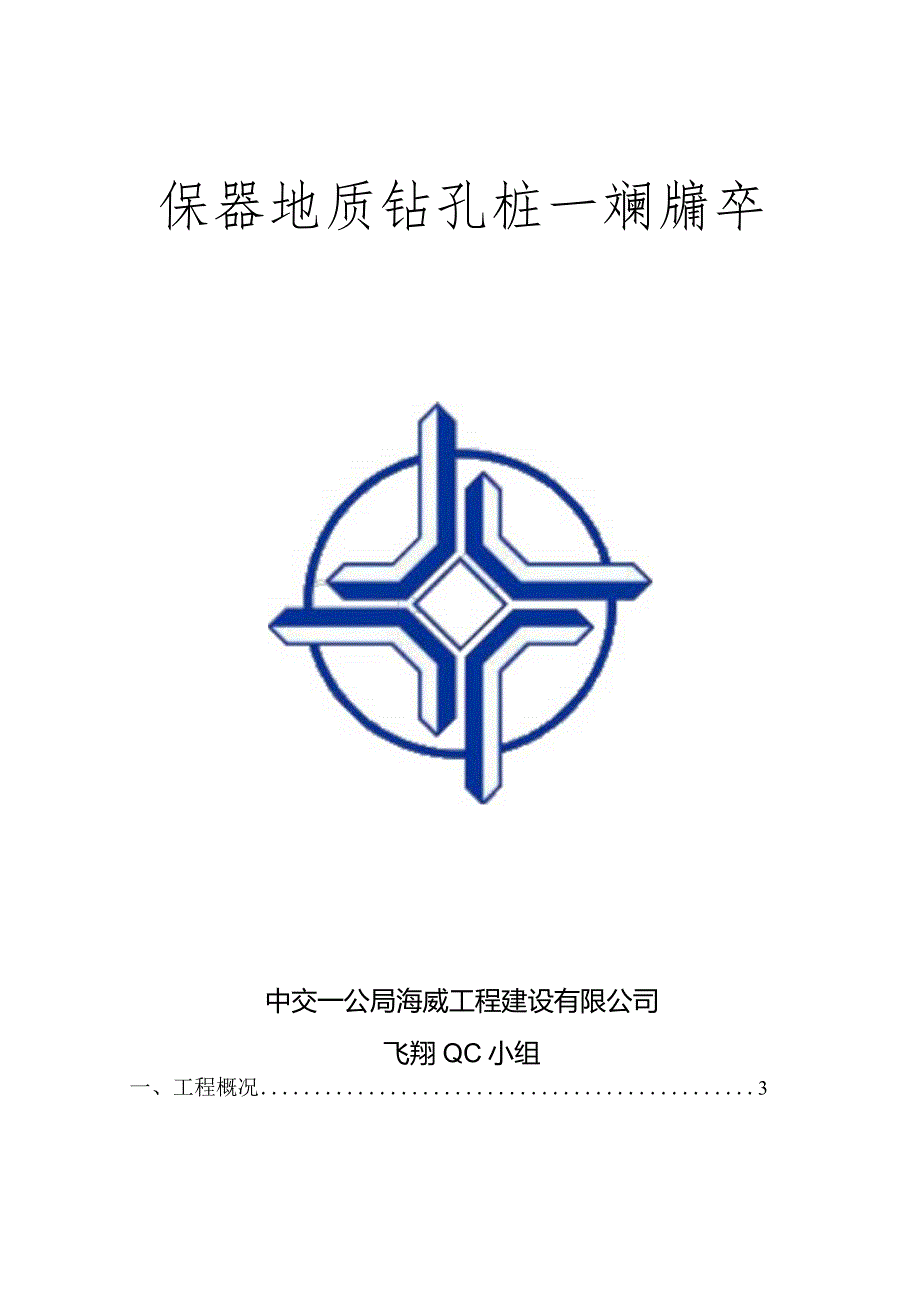

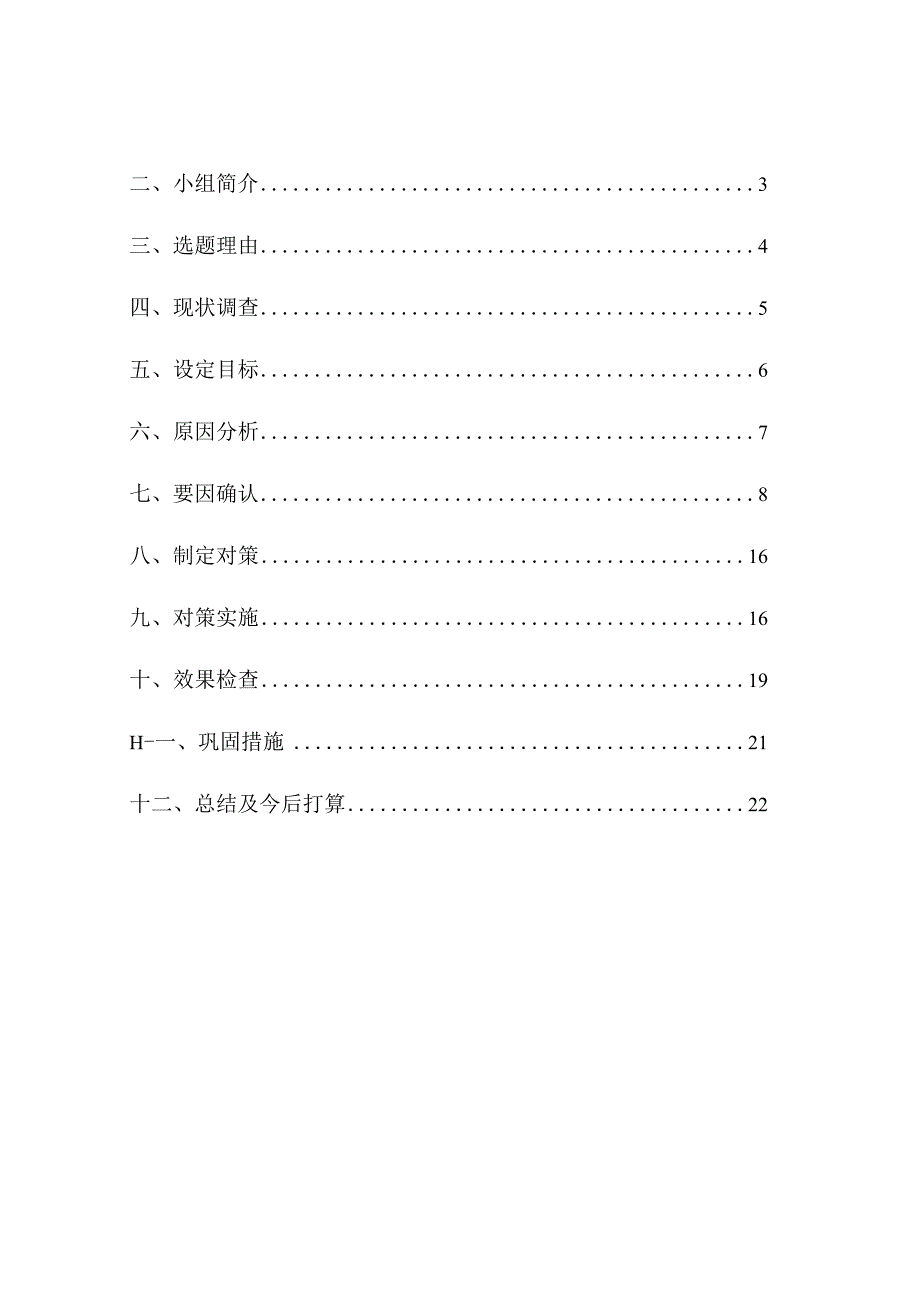

1、保器地质钻孔桩一斓牖卒中交一公局海威工程建设有限公司飞翔QC小组一、工程概况3二、小组简介3三、选题理由4四、现状调查5五、设定目标6六、原因分析7七、要因确认8八、制定对策16九、对策实施16十、效果检查19H-一、巩固措施21十二、总结及今后打算22大连渤海大道项目提高岩溶地质钻孔桩一次成孔合格率一、工程概况渤海大道项目为辽宁省重点建设项目，是我公司进军大连市场的第一个项目，项目施工质量关系公司的品牌效益及以后对大连市场的开发，质量目标为争创辽宁省优质工程奖“世纪杯”奖。渤海大道项目共有桩基344根，其中2.2米直径的桩基242根，1.8米直径的桩基84根，1.5米直径的桩基18根，设计桩
2、长11.552.6米,采用JKTo冲击钻机钻进施工。根据地勘资料，桩基位置覆盖层至上而下为素填土、淤泥质粉质粘土、中砂、红粘土，覆盖层下为强风化、中风化白云岩。桥位位置岩溶发育，钻孔中发现大量溶洞，个别钻孔出现多层溶洞，最大溶洞深度达7米。二、小组简介1、QC小组概况飞翔QC小组成立于2009年3月，由项目领导和技术骨干及熟练的施工人员组成。组员素质较高，技术实力雄厚，在施工生产中，对于发现的问题，并能运用有效的方法解决问题等特点。本QC小组的目的提高岩溶地质钻孔桩一次成孔合格率，保证成孔质量进而缩短桩基施工工期。QC小组成员分工表小组名称飞翔QC小组课题名称提高岩溶地质钻孔桩一次成孔合格率注
3、册时间2009.03.10注册编号hwgs-qc-l5-001小组类型现场型小组人数8平均TQC教育时间95本次活动起止时间2014.82014.12序号姓名年龄文化程度岗位/技术等级TQC教育时间组内职务组内分工1孙新海38本科项目经理/高级工程师120组长总体策划2谢志华33本科项目总工/工程师110副组长QC知识指导3张牌29本科工程部长/工程师110组员技术攻关/发布4白向龙31本科工区主任/助工90组员现场施工组织5马潇28大专施工员/助工90组员资料收集6周辉36大专测量组长/助工90组员资料收集7王玉24本科施工员80组员资料汇编8任立斌40中专班组长80组员施工管理平均27.6
4、95圆饼图中芸管现3,3够，制图人：张炜制表日期：2014年08月01日三、选题理由1、施工难度大本工程共有桩基344根，地勘院超前钻孔资料显示，125根桩孔内有溶洞，钻孔桩出现溶洞达到36%,溶洞深度从0.5m7m不等，溶洞最多达到5层，形式多样复杂。2、进度要求:节点工期要求，桩基应于2015年3月1日前完成，计划开工日期2014年3月20日，因征地拆迁问题开工推迟3个月，有效工期缩短至7个月，为保证总体进度，必须提高钻孔桩一次成孔合格率，加快桩基施工进度。3、节约施工成本：研究岩溶地质钻孔桩施工方法，提高钻孔一次成功率从而降低成本的投入。因此，项目组建QC小组，为提高钻孔桩一次成孔合格率
5、而选择“提高岩溶地质钻孔桩一次成孔合格率”为课题。四、现状调查2014年8月2日2014年8月10日，为找出影响钻孔桩一次成孔合格率的主要问题，小组对已经施工的桩基钻孔情况进行了调查，收集了30根桩钻孔的相关资料，共检查240项，统计了影响钻孔桩一次成孔合格率的几类质量问题，见下表。钻孔桩成孔不合格类型调查表序,检查项目频数频率(%)累计频率()1塌孔3050502钻孔偏位2033.383.33孔底沉渣过厚58.391.64扩孔、缩孔3596.65串孔11.698.36其他11.7100合计60100综合合格率=(240-60)/240=75%制表人：张怦制表日期：2014年08月10日钻孔桩
6、一次成孔不合格频数排列图fJ * 睾-3% oooo Oooo Oo K9876 5432 K电N = SO(M)量制表人：冯俊良制表日期：2014年08月10日通过以上的图表分析，影响钻孔桩成孔合格率的的主要问题是塌孔和钻孔偏位,占不合格频数的83.3%,是主要问题。五、设定目标1设定活动目标值根据钻孔桩成孔不合格类型的调查，总项数为240,不合格项数为60,合格项数为180,一次成孔合格率为：180240X100%=75%,塌孔和钻孔偏位占不合格频数的83.3%,如果能解决这两大主要问题，将使钻孔灌注桩成孔合格率提高到95%以上,分析计算如下：75%+(1-75%)*83.3%=95.8%
7、。一次成孔合格率对比柱状图活动前与目标值合格率对照制图人：张 悻制图日期：2013年08月11日100%J80%/尸r*60%40%1120%A0%2、目标设定依据(1)提高多溶洞地质钻孔桩一次成孔合格率的重点在于：解决塌孔、钻孔偏位问题，其不合格率占83.3%,如果能解决这两大问题，钻孔桩一次成孔合格率将能够提高到95席以上。(2)、我公司为国家特级施工单位，曾组织施工国内外众多的重点项目工程，公司施工管理人员具有雄厚的施工技术力量，能够为小组提供足够的技术支持。因此，我们小组成员一致认为成孔一次合格率从75%提升至95.8%是完全可行的。六、原因分析我QC小组通过相关资料的查询，召开诸葛亮
8、会，应用头脑风暴法对这两个问题进行了多次讨论，从人、机、料、法、环、测6个方面对影响成孔合格率的原因进行了分析，并绘制关联图。岩面倾斜制图人:制图日期：2013年08月12日孔内水 头下降乏毓L )/ 缺业进培 /(未行训遇溶洞泥 浆流失护筒底未 伸入稳定 土层长符求 筒不要 护度合后时未泥.、孔止此行耐清静间进浆七、要因确认通过以上的关联图，我们找出10个末端因素，QC小组针对末端因素制订了要因确认计划表，并根据检查情况进行要因确认。要因确认计划表序号末端因素确认内容确认方法标准负责人确认时间1开钻前未进行精确测量是否进行精确测量，保证钻孔中心精度检查测量日志及测量记录进行精确测量，且孔位偏
9、差W20mm周辉2014.8.202溶洞内岩溶硬度差别大检查是否为溶洞桩及钻进入溶洞后偏位情况现场验证存在充填、半充填粘土等物质，设计要求桩位偏差小于50mio张炜2014.8.303岩面倾斜检查钢丝绳入岩时倾斜度现场验证入岩后钢丝绳倾斜度偏差小于50mo云霄2014.8.244钢筋笼下放触壁检查钢筋笼下放后孔底沉淀情况现场验证钢筋笼下放前后孔底沉渣差值小于IOcme王玉2014.8.255临孔开钻，冲击影响钻机摆放就位安排现场验证上、下线分开布置，单幅最多布置一台马潇2014.8.206遇溶洞泥浆流失水头高度下降现场验证水头高度不变保持稳定白向龙2014.8.307泥浆性能指标不合格检查泥浆
10、性能参数现场验证规范要求冲击钻易塌地层相对密度1.21.4,含砂率W4%,粘度2230s。蒲文龙2014.8.298清孔后长时间未进行循环孔底沉淀及泥浆均匀性现场检测沉淀厚度在50mm以内，泥浆性能均匀王玉2014.8.279护筒长度不符合要求对护筒长度进行测量现场验证护筒底深入红粘士50cm为宜张悻2014.8.2410工人未进行培训检查队伍资质及培训情况检查资建有施工经验，进行过培训马潇2014.8.27制表人：张怦制表日期：2013年08月13日QC小组成员针对以上10大末端因素进行要因确认，分析如下:【要因确认一】：开钻前未进行精确测量桩基中心【标准】：进行精确测量，且孔位偏差20mm
11、【现场调查】：2014年08月14日，由小组成员周辉检查了钻孔中心测量记录并做了统计。测量结果汇总如下表：测量记录表序号钻孔编号测量日期开钻日期开钻前孔位偏差（mm）1S29-32014.08.152014.08.1582X23-12014.08.092014.08.09103S34-42014.07.312014.07.3184X34-32014.08.112014.08.11115S28-32014.08.122014.08.12126X27-12014.08.032014.08.0347X36-12014.08.052014.08.05128X25-22014.08.072014.08.
12、0779X23-12014.07.292014.07.29910X34-42014.07.222014.07.22311X36-22014.07.302014.07.30512X28-22014.07.312014.07.31913S23-22014.07.292014.07.2911制表人：周辉制表日期：2014年08月20日由表可以看出：开钻前均进行了精确放样，且钻孔偏位均W20mm结论：非要因【要因确认二】：溶洞内岩溶硬度差别大【标准】：充填、半充填粘土等物质，设计要求桩位偏差小于50mm。【现场调查】：2014年08月14日开始，由小组成员张烽查阅施工记录及地勘资料，根据地勘资料，对正
13、在施工的有溶洞钻孔桩跟踪调查，当钻进至溶洞位置时，用JJCTD成孔质量检测仪进行垂直度测量，检查结果见下表：桩号桩长（m）溶洞位置（m）垂直度钻孔偏位（mm）X25-127.224.30.32%80S29-135.532.80.36%118S38-441.438.50.17%66X30-131.529.10.24%70制表人：张年制表日期：2013年08月30日根据检查表，可以发现钻孔偏位缺陷的桩孔内均有溶洞，孔内岩层的性质由中风化白云岩变为带有填充物、半填充物的岩层硬度差异较大。结论：要因【要因确认三】：岩面倾斜【标准】：入岩后钢丝绳倾斜度偏差小于50mm【现场调查】2014年08月14日开始，由小组成员云霄对入中风化白云岩后的钻机(无溶洞钻孔桩)钢丝绳进行跟踪检查，并将统计结果汇总如下:桩号钢丝绳偏位(mm)X26-230S23-125X25-127X31-218S24-328S35-332S33-212X36-111制表人：云霄制表时间：2014.08.24通过调查可以看出：钢丝绳偏
