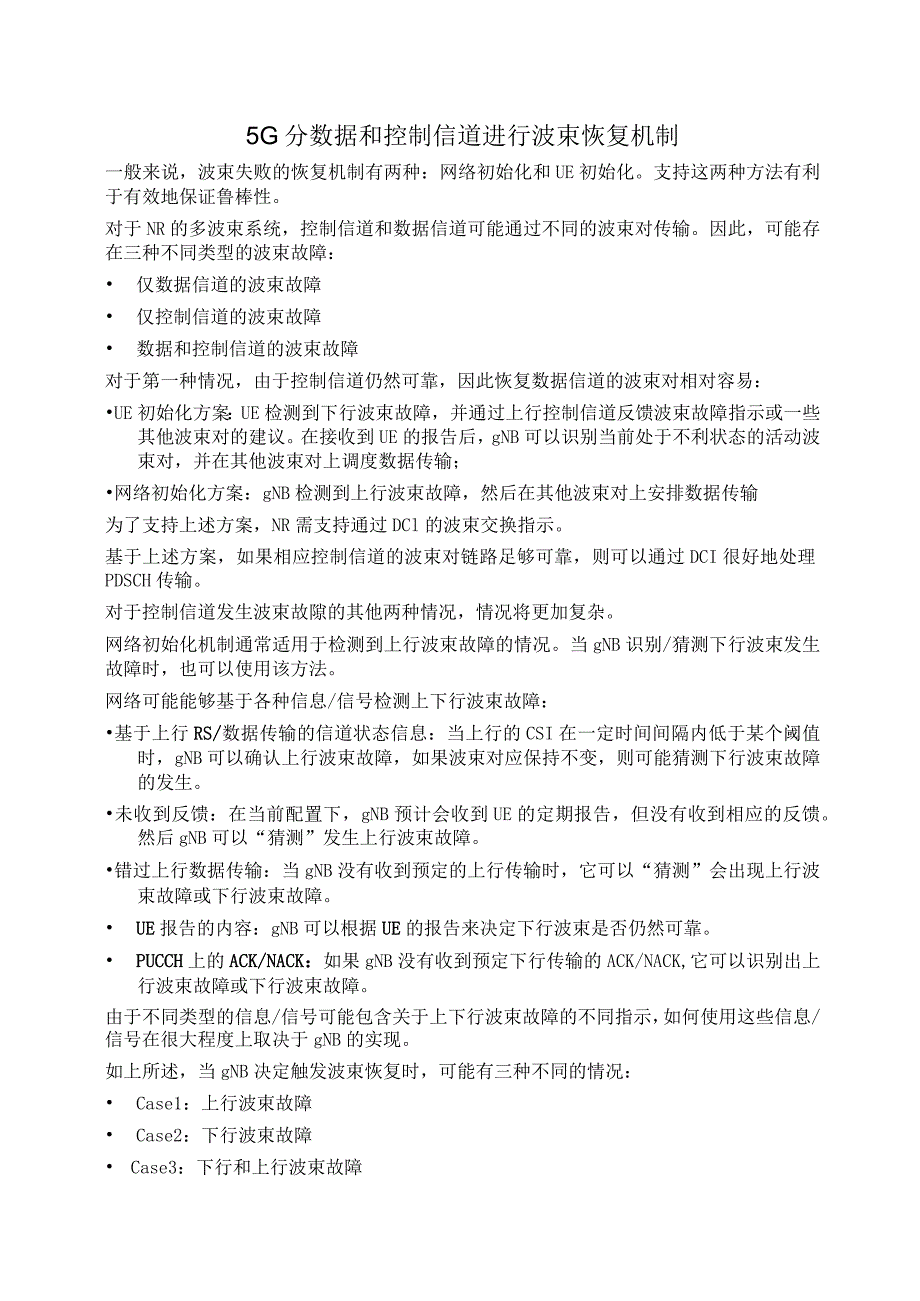

1、5G分数据和控制信道进行波束恢复机制一般来说,波束失败的恢复机制有两种:网络初始化和UE初始化。支持这两种方法有利于有效地保证鲁棒性。对于NR的多波束系统,控制信道和数据信道可能通过不同的波束对传输。因此,可能存在三种不同类型的波束故障: 仅数据信道的波束故障 仅控制信道的波束故障 数据和控制信道的波束故障对于第一种情况,由于控制信道仍然可靠,因此恢复数据信道的波束对相对容易:UE初始化方案:UE检测到下行波束故障,并通过上行控制信道反馈波束故障指示或一些其他波束对的建议。在接收到UE的报告后,gNB可以识别当前处于不利状态的活动波束对,并在其他波束对上调度数据传输;网络初始化方案:gNB检测

2、到上行波束故障,然后在其他波束对上安排数据传输为了支持上述方案,NR需支持通过DCl的波束交换指示。基于上述方案,如果相应控制信道的波束对链路足够可靠,则可以通过DCI很好地处理PDSCH传输。对于控制信道发生波束故隙的其他两种情况,情况将更加复杂。网络初始化机制通常适用于检测到上行波束故障的情况。当gNB识别/猜测下行波束发生故障时,也可以使用该方法。网络可能能够基于各种信息/信号检测上下行波束故障:基于上行RS/数据传输的信道状态信息:当上行的CSI在一定时间间隔内低于某个阈值时,gNB可以确认上行波束故障,如果波束对应保持不变,则可能猜测下行波束故障的发生。未收到反馈:在当前配置下,gN

3、B预计会收到UE的定期报告,但没有收到相应的反馈。然后gNB可以“猜测”发生上行波束故障。错过上行数据传输:当gNB没有收到预定的上行传输时,它可以“猜测”会出现上行波束故障或下行波束故障。 UE报告的内容:gNB可以根据UE的报告来决定下行波束是否仍然可靠。 PUCCH上的ACK/NACK:如果gNB没有收到预定下行传输的ACK/NACK,它可以识别出上行波束故障或下行波束故障。由于不同类型的信息/信号可能包含关于上下行波束故障的不同指示,如何使用这些信息/信号在很大程度上取决于gNB的实现。如上所述,当gNB决定触发波束恢复时,可能有三种不同的情况: Case1:上行波束故障 Case2:

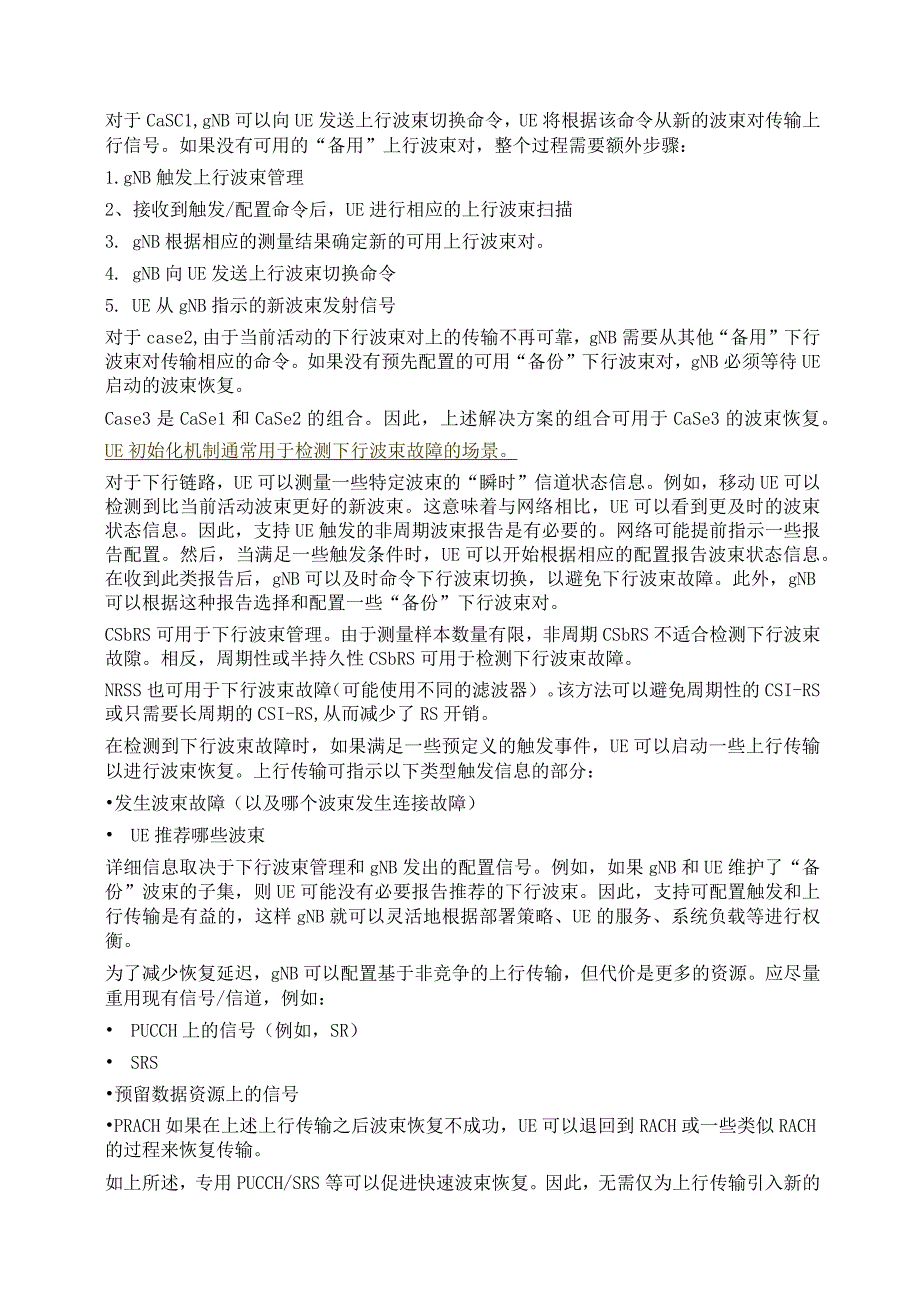

4、下行波束故障 Case3:下行和上行波束故障对于CaSC1,gNB可以向UE发送上行波束切换命令,UE将根据该命令从新的波束对传输上行信号。如果没有可用的“备用”上行波束对,整个过程需要额外步骤:1.gNB触发上行波束管理2、接收到触发/配置命令后,UE进行相应的上行波束扫描3. gNB根据相应的测量结果确定新的可用上行波束对。4. gNB向UE发送上行波束切换命令5. UE从gNB指示的新波束发射信号对于case2,由于当前活动的下行波束对上的传输不再可靠,gNB需要从其他“备用”下行波束对传输相应的命令。如果没有预先配置的可用“备份”下行波束对,gNB必须等待UE启动的波束恢复。Case3

5、是CaSe1和CaSe2的组合。因此,上述解决方案的组合可用于CaSe3的波束恢复。UE初始化机制通常用于检测下行波束故障的场景。对于下行链路,UE可以测量一些特定波束的“瞬时”信道状态信息。例如,移动UE可以检测到比当前活动波束更好的新波束。这意味着与网络相比,UE可以看到更及时的波束状态信息。因此,支持UE触发的非周期波束报告是有必要的。网络可能提前指示一些报告配置。然后,当满足一些触发条件时,UE可以开始根据相应的配置报告波束状态信息。在收到此类报告后,gNB可以及时命令下行波束切换,以避免下行波束故障。此外,gNB可以根据这种报告选择和配置一些“备份”下行波束对。CSbRS可用于下行波

6、束管理。由于测量样本数量有限,非周期CSbRS不适合检测下行波束故隙。相反,周期性或半持久性CSbRS可用于检测下行波束故障。NRSS也可用于下行波束故障(可能使用不同的滤波器)。该方法可以避免周期性的CSI-RS或只需要长周期的CSI-RS,从而减少了RS开销。在检测到下行波束故障时,如果满足一些预定义的触发事件,UE可以启动一些上行传输以进行波束恢复。上行传输可指示以下类型触发信息的部分:发生波束故障(以及哪个波束发生连接故障) UE推荐哪些波束详细信息取决于下行波束管理和gNB发出的配置信号。例如,如果gNB和UE维护了“备份”波束的子集,则UE可能没有必要报告推荐的下行波束。因此,支持

7、可配置触发和上行传输是有益的,这样gNB就可以灵活地根据部署策略、UE的服务、系统负载等进行权衡。为了减少恢复延迟,gNB可以配置基于非竞争的上行传输,但代价是更多的资源。应尽量重用现有信号/信道,例如: PUCCH上的信号(例如,SR) SRS预留数据资源上的信号PRACH如果在上述上行传输之后波束恢复不成功,UE可以退回到RACH或一些类似RACH的过程来恢复传输。如上所述,专用PUCCH/SRS等可以促进快速波束恢复。因此,无需仅为上行传输引入新的信号/信道来支持波束恢复。在接收到UE的触发信息后,gNB可以在“备份”下行波束或UE推荐的下行波束上发送命令/信号。因此,波束恢复流程已经完

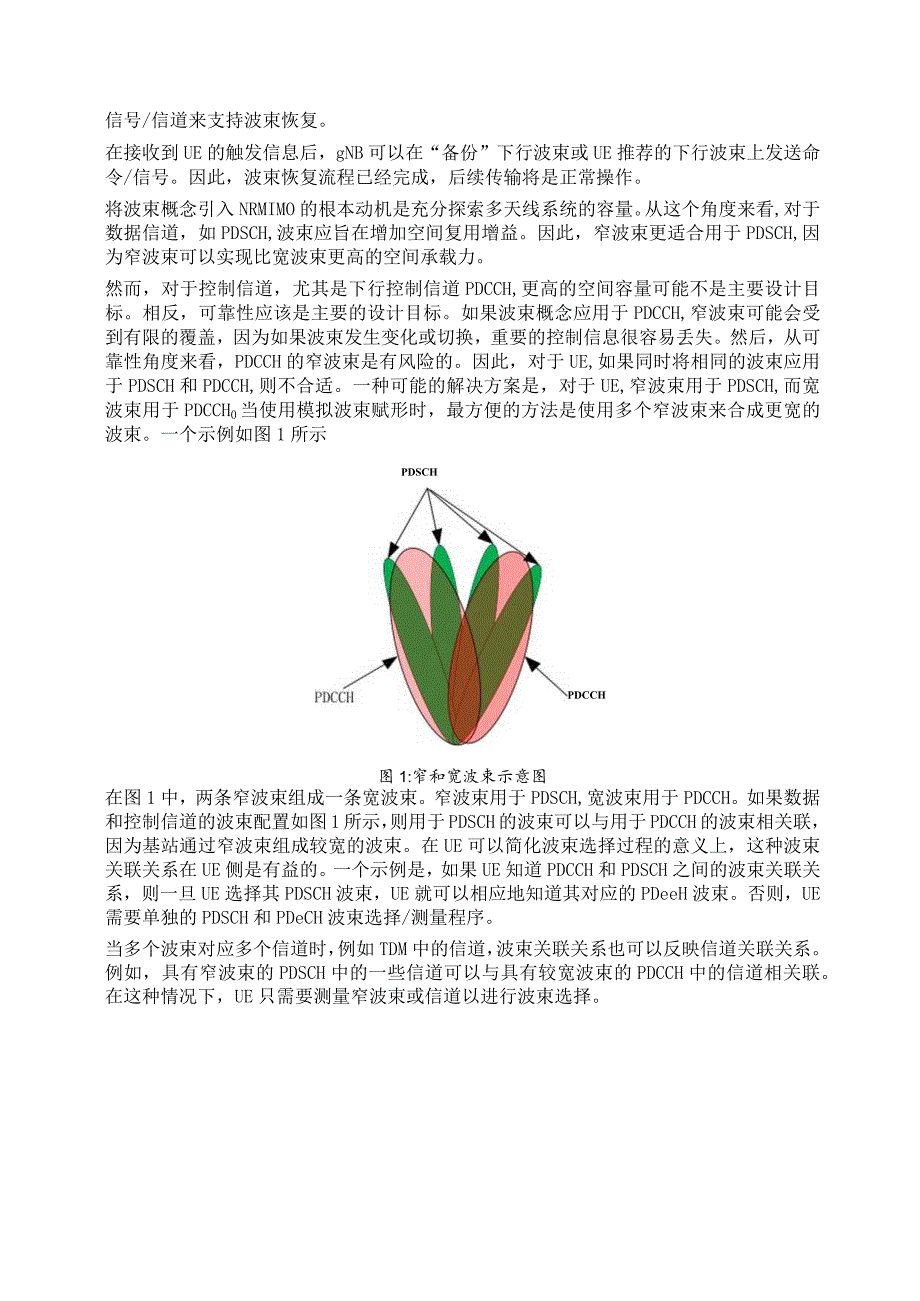

8、成,后续传输将是正常操作。将波束概念引入NRMIMO的根本动机是充分探索多天线系统的容量。从这个角度来看,对于数据信道,如PDSCH,波束应旨在增加空间复用增益。因此,窄波束更适合用于PDSCH,因为窄波束可以实现比宽波束更高的空间承载力。然而,对于控制信道,尤其是下行控制信道PDCCH,更高的空间容量可能不是主要设计目标。相反,可靠性应该是主要的设计目标。如果波束概念应用于PDCCH,窄波束可能会受到有限的覆盖,因为如果波束发生变化或切换,重要的控制信息很容易丢失。然后,从可靠性角度来看,PDCCH的窄波束是有风险的。因此,对于UE,如果同时将相同的波束应用于PDSCH和PDCCH,则不合适

9、。一种可能的解决方案是,对于UE,窄波束用于PDSCH,而宽波束用于PDCCH0当使用模拟波束赋形时,最方便的方法是使用多个窄波束来合成更宽的波束。一个示例如图1所示PDSCHPDCCH图1:窄和宽波束示意图在图1中,两条窄波束组成一条宽波束。窄波束用于PDSCH,宽波束用于PDCCH。如果数据和控制信道的波束配置如图1所示,则用于PDSCH的波束可以与用于PDCCH的波束相关联,因为基站通过窄波束组成较宽的波束。在UE可以简化波束选择过程的意义上,这种波束关联关系在UE侧是有益的。一个示例是,如果UE知道PDCCH和PDSCH之间的波束关联关系,则一旦UE选择其PDSCH波束,UE就可以相应地知道其对应的PDeeH波束。否则,UE需要单独的PDSCH和PDeCH波束选择/测量程序。当多个波束对应多个信道时,例如TDM中的信道,波束关联关系也可以反映信道关联关系。例如,具有窄波束的PDSCH中的一些信道可以与具有较宽波束的PDCCH中的信道相关联。在这种情况下,UE只需要测量窄波束或信道以进行波束选择。
