ASTM F 502 中文(第一版).docx

上传人:p** 文档编号:705093 上传时间:2024-01-18 格式:DOCX 页数:4 大小:30.28KB
下载 相关 举报
ASTM F 502 中文(第一版).docx_第1页
第1页 / 共4页
ASTM F 502 中文(第一版).docx_第2页
第2页 / 共4页
ASTM F 502 中文(第一版).docx_第3页
第3页 / 共4页
ASTM F 502 中文(第一版).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《ASTM F 502 中文(第一版).docx》由会员分享,可在线阅读,更多相关《ASTM F 502 中文(第一版).docx(4页珍藏版)》请在第壹文秘上搜索。

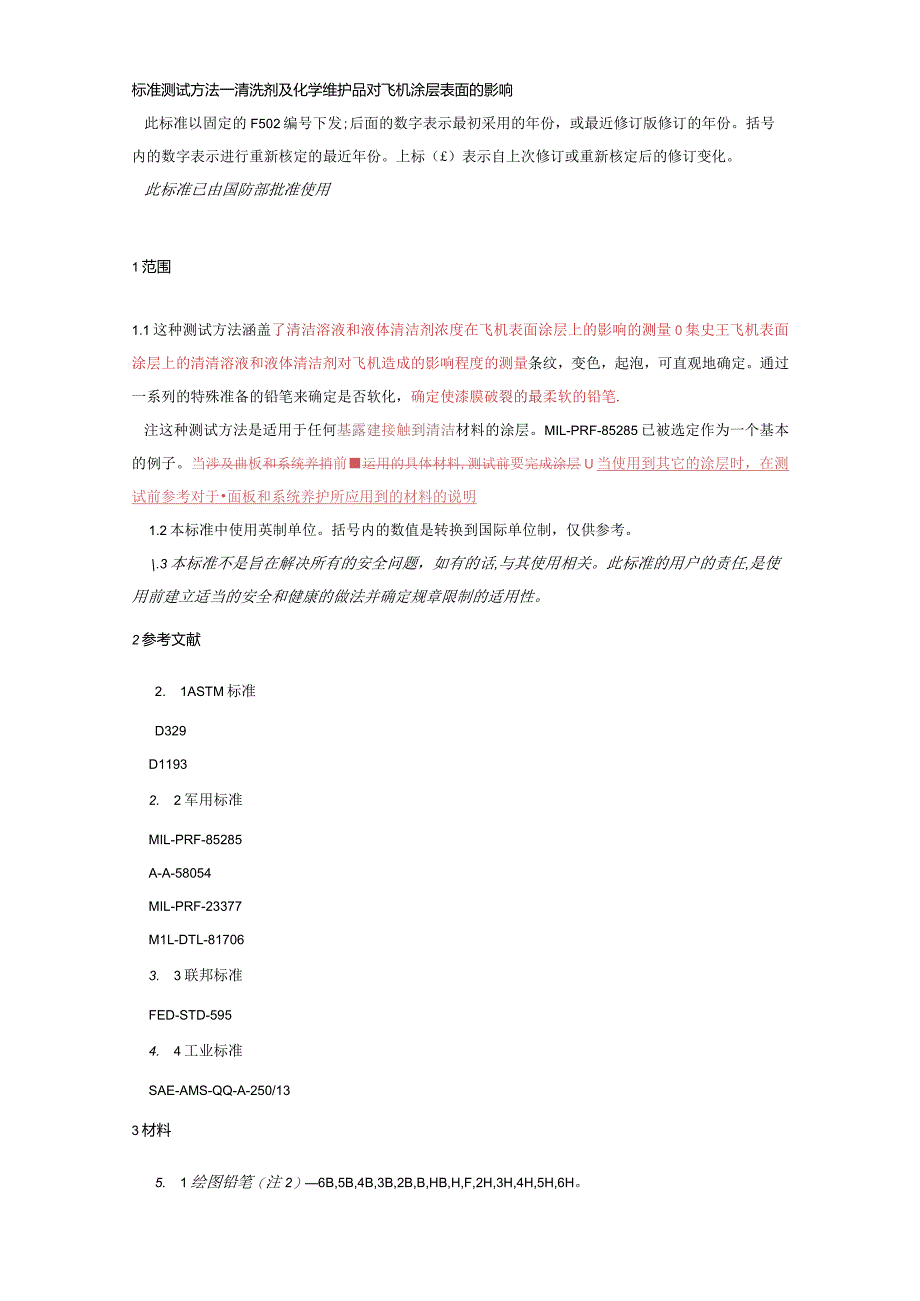

1、标准测试方法一清洗剂及化学维护品对飞机涂层表面的影响此标准以固定的F502编号下发;后面的数字表示最初采用的年份,或最近修订版修订的年份。括号内的数字表示进行重新核定的最近年份。上标()表示自上次修订或重新核定后的修订变化。此标准已由国防部批准使用1范围1.1这种测试方法涵盖了清洁溶液和液体清洁剂浓度在飞机表面涂层上的影响的测量0集史王飞机表面涂层上的清清溶液和液体清洁剂对飞机造成的影响程度的测量条纹,变色,起泡,可直观地确定。通过一系列的特殊准备的铅笔来确定是否软化,确定使漆膜破裂的最柔软的铅笔.注这种测试方法是适用于任何基露建接触到清洁材料的涂层。MIL-PRF-85285已被选定作为一个

2、基本的例子。当涉及曲板和系统养捎前运用的具体材料,测试前要完成涂层U当使用到其它的涂层时,在测试前参考对于面板和系统养护所应用到的材料的说明1.2本标准中使用英制单位。括号内的数值是转换到国际单位制,仅供参考。.3本标准不是旨在解决所有的安全问题,如有的话,与其使用相关。此标准的用户的责任,是使用前建立适当的安全和健康的做法并确定规章限制的适用性。2参考文献2. 1ASTM标准D329D11932. 2军用标准MIL-PRF-85285A-A-58054MIL-PRF-23377M1L-DTL-817063. 3联邦标准FED-STD-5954. 4工业标准SAE-AMS-QQ-A-250/1

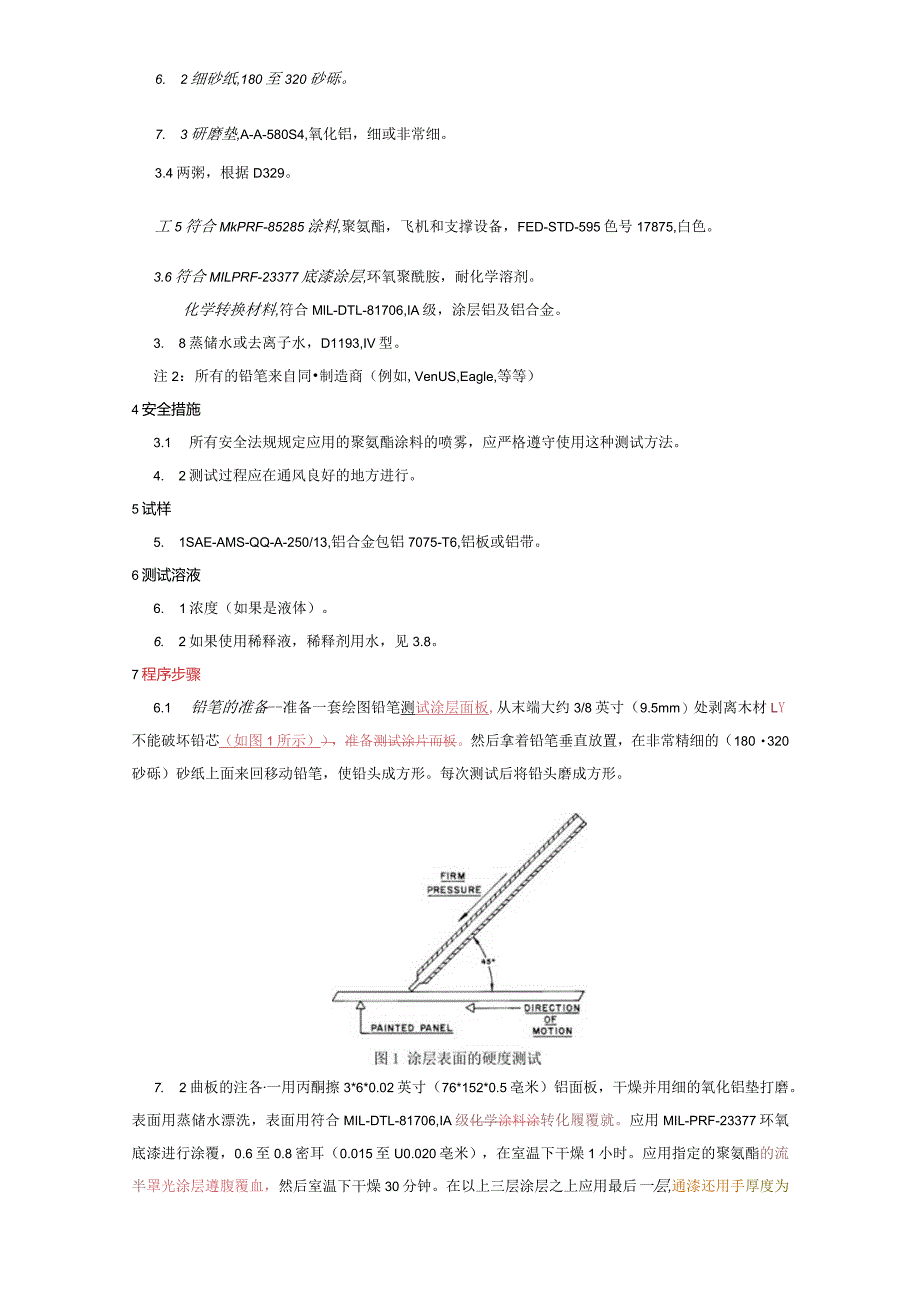

3、33材料5. 1绘图铅笔(注2)6B,5B,4B,3B,2B,B,HB,H,F,2H,3H,4H,5H,6H。6. 2细砂纸,180至320砂砾。7. 3研磨垫,A-A-580S4,氧化铝,细或非常细。3.4两粥,根据D329。工5符合MkPRF-85285涂料,聚氨酯,飞机和支撑设备,FED-STD-595色号17875,白色。3.6符合MILPRF-23377底漆涂层,环氧聚酰胺,耐化学溶剂。化学转换材料,符合MlL-DTL-81706,IA级,涂层铝及铝合金。3. 8蒸储水或去离子水,D1193,IV型。注2:所有的铅笔来自同制造商(例如,VenUS,Eagle,等等)4安全措施3.1

4、所有安全法规规定应用的聚氨酯涂料的喷雾,应严格遵守使用这种测试方法。4. 2测试过程应在通风良好的地方进行。5试样5. 1SAE-AMS-QQ-A-250/13,铝合金包铝7075-T6,铝板或铝带。6测试溶液6. 1浓度(如果是液体)。6. 2如果使用稀释液,稀释剂用水,见3.8。7程序步骤6.1 铅笔的准备-准备一套绘图铅笔测试涂层面板,从末端大约3/8英寸(9.5mm)处剥离木材LY不能破坏铅芯(如图1所示),准备测试涂片而板。然后拿着铅笔垂直放置,在非常精细的(180320砂砾)砂纸上面来回移动铅笔,使铅头成方形。每次测试后将铅头磨成方形。7. 2曲板的注各一用丙酮擦3*6*0.02英

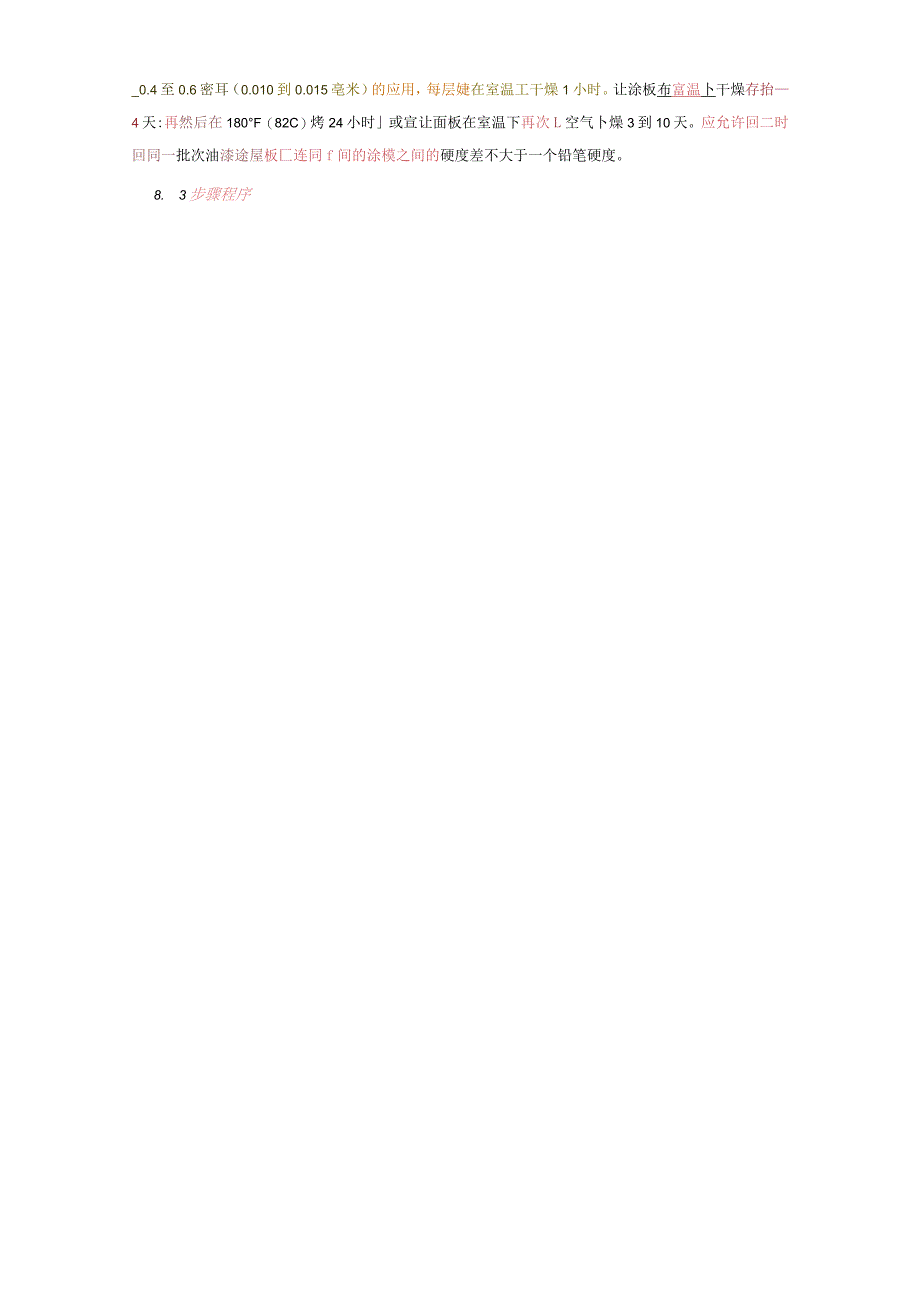

5、寸(76*152*0.5亳米)铝面板,干燥并用细的氧化铝垫打磨。表面用蒸储水漂洗,表面用符合MIL-DTL-81706,IA级化学涂料涂转化履覆就。应用MIL-PRF-23377环氧底漆进行涂覆,0.6至0.8密耳(0.015至U0.020亳米),在室温下干燥1小时。应用指定的聚氨酯的流半罩光涂层遵腹覆血,然后室温下干燥30分钟。在以上三层涂层之上应用最后一层,通漆还用手厚度为_0.4至0.6密耳(0.010到0.015亳米)的应用,每层婕在室温工干燥1小时。让涂板布富温卜干燥存抬4天:再然后在180F(82C)烤24小时或宣让面板在室温下再次L空气卜燥3到10天。应允许回二时回同一批次油漆途

6、屋板匚连同f间的涂模之间的硬度差不大于一个铅笔硬度。8. 3步骤程序7.3.1将测试板水平放置在烘箱里,保温1005F(382C)*ffi扳大约一半的面板面枳应用的测试溶液,并允许保留30分钟。然后从烘箱中取出而板,并用蒸用水或去离子水邃选,并用空气干燥24小时。检查表面的条纹,变色或光洁度的起泡。7.3.2通过以下方法确定处理和未处理区域的硬度:用硬度逐渐增大的铅笔测试,手持铅笔保持45角(见图1),用恒定均匀的存力的压力划过涂层膜,直到铅笔流下黑色痕迹但并没存划破涂层未划破,而下一支铅笔会划破涂层而不留下黑色痕迹。薄膜的硬度应该用划破薄膜的铅笔的硬度表达。在涂层面板的暴露部分和未暴露的部分至少做三个平行实验。8报告8.1报告应该包括以下部分:8.1.1面板暴露后的外观,8. 1.2在面板的未暴露部分,划破涂层的钳笔硬度,8.1. 3面板的暴露部分的涂层薄膜被划破的铅笔硬度。9精度和公差9. 1Nostatementastoprecisionandbiascanbemadeasstandardmaterialsdonotexistforcomparativetabulationpurposes.10关键词10. 1飞机;效应;涂层表面枇准:常征审核:雷荣翻译:聂国庆

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 行业资料 > 国内外标准规范

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
