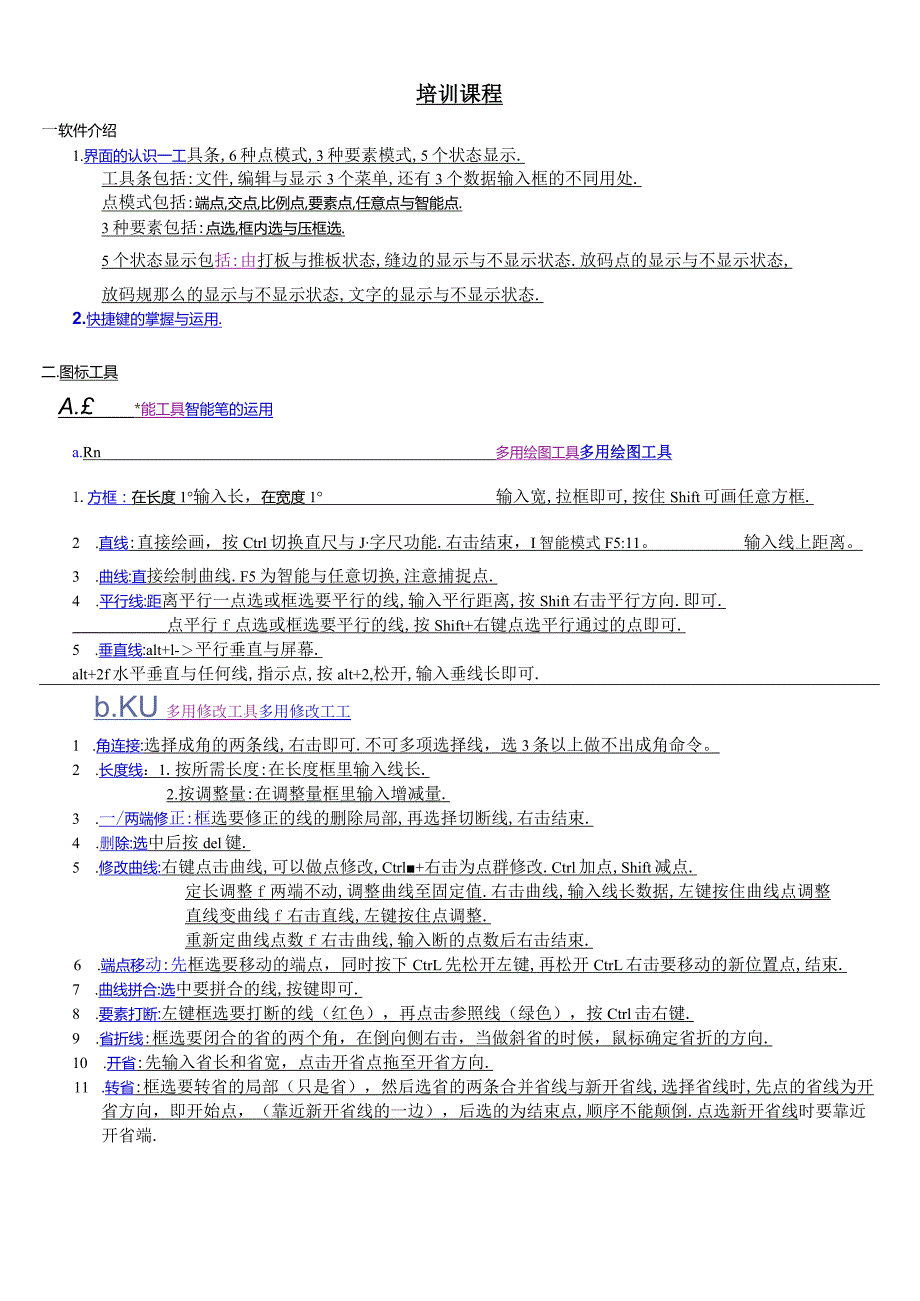

1、培训课程一软件介绍1.界面的认识一工具条,6种点模式,3种要素模式,5个状态显示.工具条包括:文件,编辑与显示3个菜单,还有3个数据输入框的不同用处.点模式包括:端点,交点,比例点,要素点,任意点与智能点.3种要素包括:点选,框内选与压框选.5个状态显示包括:由打板与推板状态,缝边的显示与不显示状态.放码点的显示与不显示状态,放码规那么的显示与不显示状态,文字的显示与不显示状态.2.快捷键的掌握与运用.二.图标工具A.*能工具智能笔的运用a.Rn多用绘图工具多用绘图工具1.方框：在长度1输入长，在宽度1输入宽,拉框即可,按住Shift可画任意方框.2 .直线:直接绘画，按Ctrl切换直尺与J字
2、尺功能.右击结束，I智能模式F5:11。输入线上距离。3 .曲线:直接绘制曲线.F5为智能与任意切换,注意捕捉点.4 .平行线:距离平行一点选或框选要平行的线,输入平行距离,按Shift右击平行方向.即可.点平行f点选或框选要平行的线,按Shift+右键点选平行通过的点即可.5 .垂直线:alt+l-平行垂直与屏幕.alt+2f水平垂直与任何线,指示点,按alt+2,松开,输入垂线长即可.b.KU多用修改工具多用修改工工1 .角连接:选择成角的两条线,右击即可.不可多项选择线，选3条以上做不出成角命令。2 .长度线：1.按所需长度:在长度框里输入线长.2.按调整量:在调整量框里输入增减量.3
3、.一/两端修正:框选要修正的线的删除局部,再选择切断线,右击结束.4 .删除:选中后按del键.5 .修改曲线:右键点击曲线,可以做点修改,Ctrl+右击为点群修改.Ctrl加点,Shift减点.定长调整f两端不动,调整曲线至固定值.右击曲线,输入线长数据,左键按住曲线点调整直线变曲线f右击直线,左键按住点调整.重新定曲线点数f右击曲线,输入断的点数后右击结束.6 .端点移动:先框选要移动的端点，同时按下CtrL先松开左键,再松开CtrL右击要移动的新位置点,结束.7 .曲线拼合:选中要拼合的线,按键即可.8 .要素打断:左键框选要打断的线（红色），再点击参照线（绿色），按Ctrl击右键.9

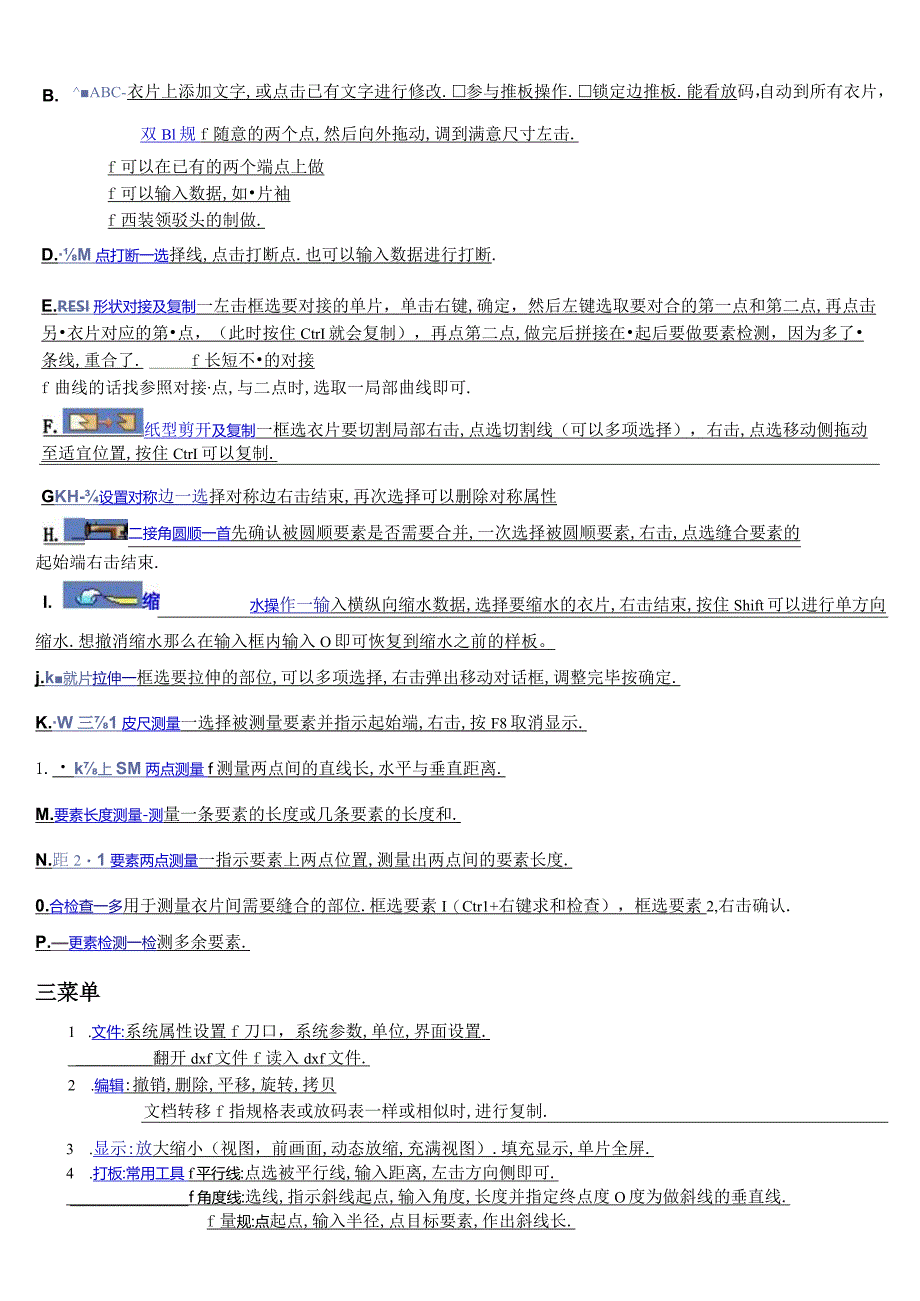

4、.省折线:框选要闭合的省的两个角，在倒向侧右击，当做斜省的时候，鼠标确定省折的方向.10 .开省:先输入省长和省宽，点击开省点拖至开省方向.11 .转省:框选要转省的局部（只是省），然后选省的两条合并省线与新开省线,选择省线时,先点的省线为开省方向，即开始点，（靠近新开省线的一边），后选的为结束点,顺序不能颠倒.点选新开省线时要靠近开省端.B.ABC-衣片上添加文字,或点击已有文字进行修改.参与推板操作.锁定边推板.能看放码，自动到所有衣片，双Bl规f随意的两个点,然后向外拖动,调到满意尺寸左击.f可以在已有的两个端点上做f可以输入数据,如片袖f西装领驳头的制做.D.M点打断一选择线,点击打断
5、点.也可以输入数据进行打断.E.RESI形状对接及复制一左击框选要对接的单片，单击右键,确定，然后左键选取要对合的第一点和第二点,再点击另衣片对应的第点，（此时按住CtrI就会复制），再点第二点,做完后拼接在起后要做要素检测，因为多了条线,重合了.f长短不的对接f曲线的话找参照对接点,与二点时,选取一局部曲线即可.纸型剪开及复制一框选衣片要切割局部右击,点选切割线（可以多项选择），右击,点选移动侧拖动至适宜位置,按住CtrI可以复制.GKH-设置对称边一选择对称边右击结束,再次选择可以删除对称属性二接角圆顺一首先确认被圆顺要素是否需要合并,一次选择被圆顺要素,右击,点选缝合要素的I.起始端右击
6、结束.水操作一输入横纵向缩水数据,选择要缩水的衣片,右击结束,按住Shift可以进行单方向缩水.想撤消缩水那么在输入框内输入O即可恢复到缩水之前的样板。j.k就片拉伸一框选要拉伸的部位,可以多项选择,右击弹出移动对话框,调整完毕按确定.K.W三1皮尺测量一选择被测量要素并指示起始端,右击,按F8取消显示.1.k上SM两点测量f测量两点间的直线长,水平与垂直距离.M.要素长度测量-测量一条要素的长度或几条要素的长度和.N.距21要素两点测量一指示要素上两点位置,测量出两点间的要素长度.0.合检查一多用于测量衣片间需要缝合的部位.框选要素I（Ctr1+右键求和检查），框选要素2,右击确认.P.更素

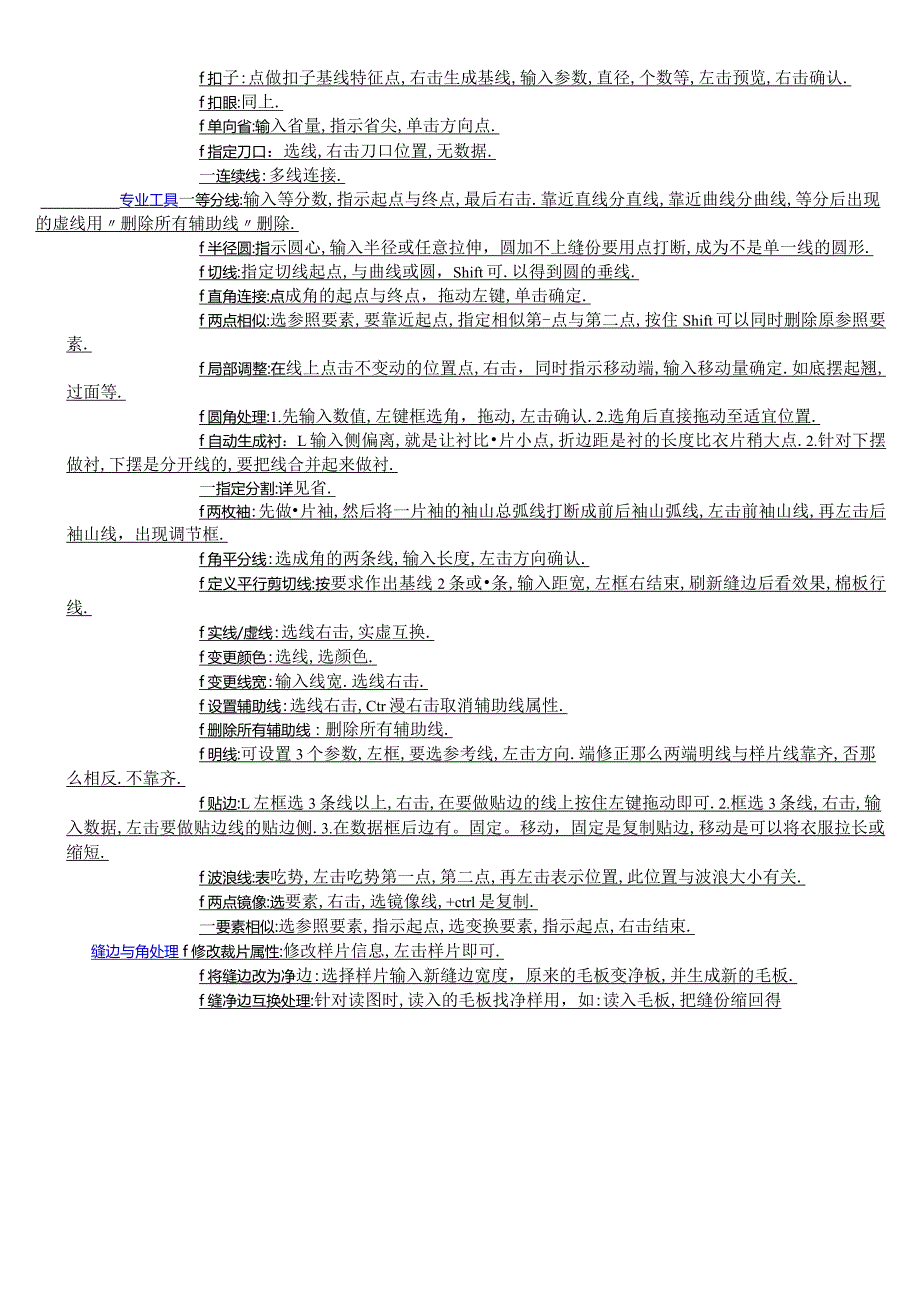

7、检测一检测多余要素.三菜单1 .文件:系统属性设置f刀口，系统参数,单位,界面设置.翻开dxf文件f读入dxf文件.2 .编辑:撤销,删除,平移,旋转,拷贝文档转移f指规格表或放码表一样或相似时,进行复制.3 .显示:放大缩小（视图，前画面,动态放缩,充满视图）.填充显示,单片全屏.4 .打板:常用工具f平行线:点选被平行线,输入距离,左击方向侧即可.f角度线:选线,指示斜线起点,输入角度,长度并指定终点度O度为做斜线的垂直线.f量规:点起点,输入半径,点目标要素,作出斜线长.f扣子:点做扣子基线特征点,右击生成基线,输入参数,直径,个数等,左击预览,右击确认.f扣眼:同上.f单向省:输入省量
8、,指示省尖,单击方向点.f指定刀口：选线,右击刀口位置,无数据.一连续线:多线连接.专业工具一等分线:输入等分数,指示起点与终点,最后右击.靠近直线分直线,靠近曲线分曲线,等分后出现的虚线用删除所有辅助线删除.f半径圆:指示圆心,输入半径或任意拉伸，圆加不上缝份要用点打断,成为不是单一线的圆形.f切线:指定切线起点,与曲线或圆，Shift可.以得到圆的垂线.f直角连接:点成角的起点与终点，拖动左键,单击确定.f两点相似:选参照要素,要靠近起点,指定相似第-点与第二点,按住Shift可以同时删除原参照要素.f局部调整:在线上点击不变动的位置点,右击，同时指示移动端,输入移动量确定.如底摆起翘,过
9、面等.f圆角处理:1.先输入数值,左键框选角，拖动,左击确认.2.选角后直接拖动至适宜位置.f自动生成衬：L输入侧偏离,就是让衬比片小点,折边距是衬的长度比衣片稍大点.2.针对下摆做衬,下摆是分开线的,要把线合并起来做衬.一指定分割:详见省.f两枚袖:先做片袖,然后将一片袖的袖山总弧线打断成前后袖山弧线,左击前袖山线,再左击后袖山线，出现调节框.f角平分线:选成角的两条线,输入长度,左击方向确认.f定义平行剪切线:按要求作出基线2条或条,输入距宽,左框右结束,刷新缝边后看效果,棉板行线.f实线/虚线:选线右击,实虚互换.f变更颜色:选线,选颜色.f变更线宽:输入线宽.选线右击.f设置辅助线:选
10、线右击,Ctr漫右击取消辅助线属性.f删除所有辅助线：删除所有辅助线.f明线:可设置3个参数,左框,要选参考线,左击方向.端修正那么两端明线与样片线靠齐,否那么相反.不靠齐.f贴边:L左框选3条线以上,右击,在要做贴边的线上按住左键拖动即可.2.框选3条线,右击,输入数据,左击要做贴边线的贴边侧.3.在数据框后边有。固定。移动，固定是复制贴边,移动是可以将衣服拉长或缩短.f波浪线:表吃势,左击吃势第一点,第二点,再左击表示位置,此位置与波浪大小有关.f两点镜像:选要素,右击,选镜像线,+ctrl是复制.一要素相似:选参照要素,指示起点,选变换要素,指示起点,右击结束.缝边与角处理f修改裁片属性
11、:修改样片信息,左击样片即可.f将缝边改为净边:选择样片输入新缝边宽度，原来的毛板变净板,并生成新的毛板.f缝净边互换处理:针对读图时,读入的毛板找净样用，如:读入毛板,把缝份缩回得到净板,但是这时的衣片里边的线是毛板,用该工具互换,左框右结束.f专用缝边角处理:共9个.其功能项都是左框右击结束.1.前三个是针对开袖或裤子.2 .第四个针对袖子的双翻转.3 .第五个针对自动做的反转角不好的话调节,数值用4 .第六个单边直角，针对大袖,袋口等.5 .第七个折叠后,边角处对和在一起.6 .第八个偷角7 .第九个反转直角.裁片补正f纱向水平垂直补正.5.检测与设置：，号型名称设置:左击要选择的号型系
12、列,红色表示选中，第十个为母板号型.一规那么表设置:编辑放码规那么表.f缝边,要素,缝边宽度与刀U检测.一裁片情报:净毛板的面积与周长.f附件登陆:画好的东西放入部件库.选择衣片右击同时选好定位点,在弹出的对话框里选择参加新附件.可以增加或删除组.f附件调出：部件,工艺图,款式图等等.四.省道开省（智能笔）Ea在数据框内输入长度（省长）和宽（省宽）的数据,点击开省位置点,拖动出省尖方向即可.单向省（常用工具）输入省宽一点击省尖点一，鼠标确定开省方向.省道标记!适合于已含省量的开省位置,如裤腰.指定分割（专业工具）打板-专业工具1.输入省量,框选样片,右击结束.2.点选固定线3.点选展开的线4.
13、依次选分割线,右击结束,按住Ctrl图形连接.衣褶（图标工具）1.输入褶量,框选样片,右击结束.2.依次选择褶线,选线时要靠近开始端点.右击确定.3.选择衣褶倒向侧,左击预览,右击结束.按住shift做平褶,注意倒褶与对褶的选择.省道转移（智能笔）1.框选样板要转省的局部.2.先点击省道的变动省线,再点击固定省线.3.依次从中心开始选择新省道线.4.在开省侧右击结束.省折线E9见智能笔9五.缝边1.LAiM边刷新:A.将屏幕上的闭合图形刷新成裁片,并加Icm的缝份.只有刷新后的裁片才是真正输出的样板，并要指定好裁片属性。B.将净板调节后再次刷新,毛板自动更改.C.要在衣片内加部件或分割线，只有
14、刷新的才会融合在一起移动.2.匚口自动加缝边:输入缝边宽度,然后框布纹线,右击.*自动加缝边与缝边刷新区别:刷新一单一给样片固定量的缝份.自动缝边一是给某一个样片一加,而且是不固定缝边量的,也可以输入负值,针对毛板找净板用.3.TEXT睫片属性定义:根据丝缕线方向左击定取出丝缕线第一点与第二点，出现属性对话框,定义名称和属性.4 .修改缝边宽度:输入需要的缝边宽度，点击净样线右击结束,宽1与宽2同时用可放不等量缝.份.5 .区二边角处理：I.延长角一点选单一要素,2 .反转角一框选单一要素（按Ctrl直线反转），框选下摆击右键做下摆反转角.3 .折叠角一框选成角的两条同片净样线即可.4 .直角
