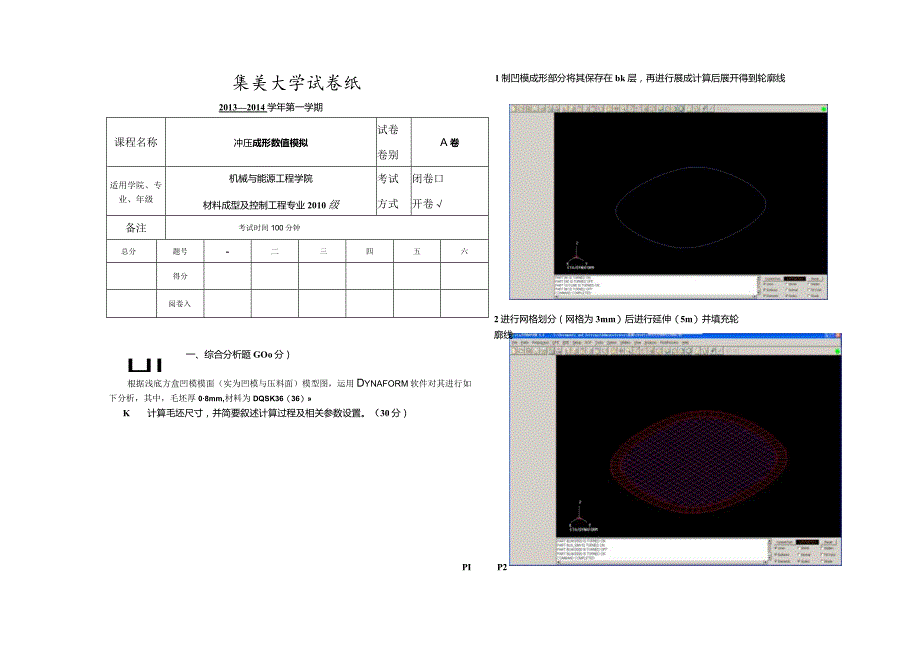

1、集美大学试卷纸1制凹模成形部分将其保存在bk层，再进行展成计算后展开得到轮廓线课程名称冲压成形数值模拟试卷卷别A卷适用学院、专业、年级机械与能源工程学院材料成型及控制工程专业2010级考试方式闭卷口开卷备注考试时间100分钟总分题号-二三四五六得分阅卷入20132014学年第一学期2进行网格划分（网格为3mm）后进行延伸（5m）并填充轮廓线HI一、综合分析题GOo分）根据浅底方盒凹模模面（实为凹模与压料面）模型图，运用Dynaform软件对其进行如下分析，其中，毛坯厚08mm,材料为DQSK36（36）K计算毛坯尺寸，并简要叙述计算过程及相关参数设置。（30分）PIP2方案1.压边力为1200

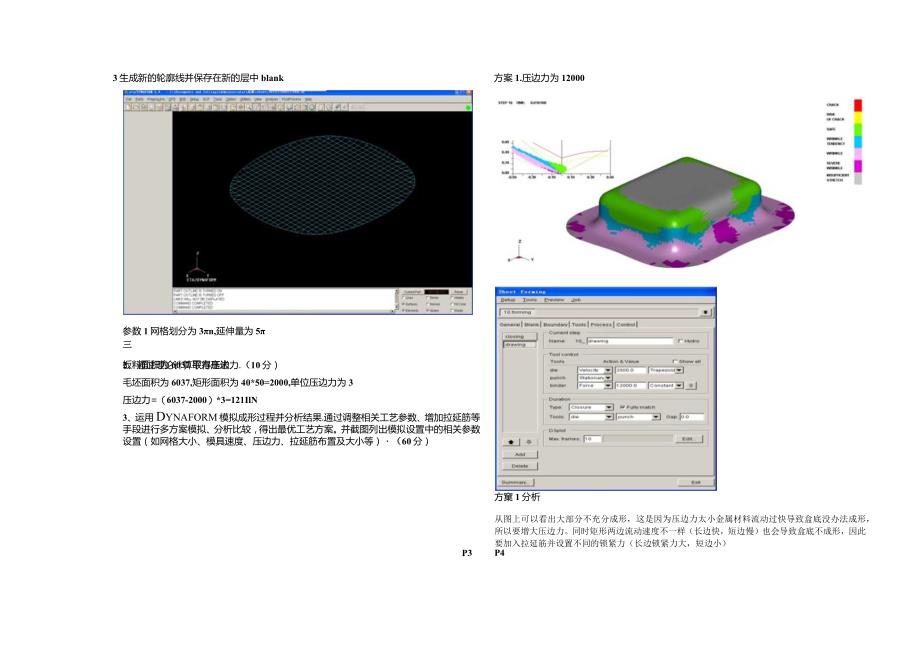

2、03生成新的轮廓线并保存在新的层中blank参数1网格划分为3n,延伸量为5三板料面积为6037平方亳米2、通过理论计算取得压边力.（10分）毛坯面积为6037,矩形面积为40*50=2000,单位压边力为3压边力=（6037-2000）*3=121IlN3、运用Dynaform模拟成形过程并分析结果.通过调整相关工艺参数、增加拉延筋等手段进行多方案模拟、分析比较，得出最优工艺方案。并截图列出模拟设置中的相关参数设置（如网格大小、模具速度、压边力、拉延筋布置及大小等）（60分）方窠1分析P3从图上可以看出大部分不充分成形，这是因为压边力太小金属材料流动过快导致盒底没办法成形，所以要增大压边力。
3、同时矩形两边流动速度不一样（长边快，短边慢）也会导致盒底不成形，因此要加入拉延筋并设置不同的锁紧力（长边锁紧力大，短边小）P4考生信息栏机械工程学院专业I级姓名学号讨满2i30000+r阖糜(3。二5)WmMGS9SQWIVMU妻，Haf三SnCKN拉延筋2,6锁紧力30%拉延筋4,8锁紧力15%方案2分析从图上可以看出直壁部分有起皱趋势，说明压边力太小。盒底Ier成形不充分的部分，可能是由于拉延筋锁紧力太小(主要是长边的锁紧力太小)或者压边力太小P7方案3：压边力40000+拉延筋(50,30)即拉延筋2 , 6锁紧力50%拉延筋4,8锁紧力30%方案3分析：盒底成形充分但是圆角部分被拉裂，产生的原因有可能是拉延筋设置过长阻碍r圆角部分材料的流动，可以缩短拉延筋的长度。PlO
