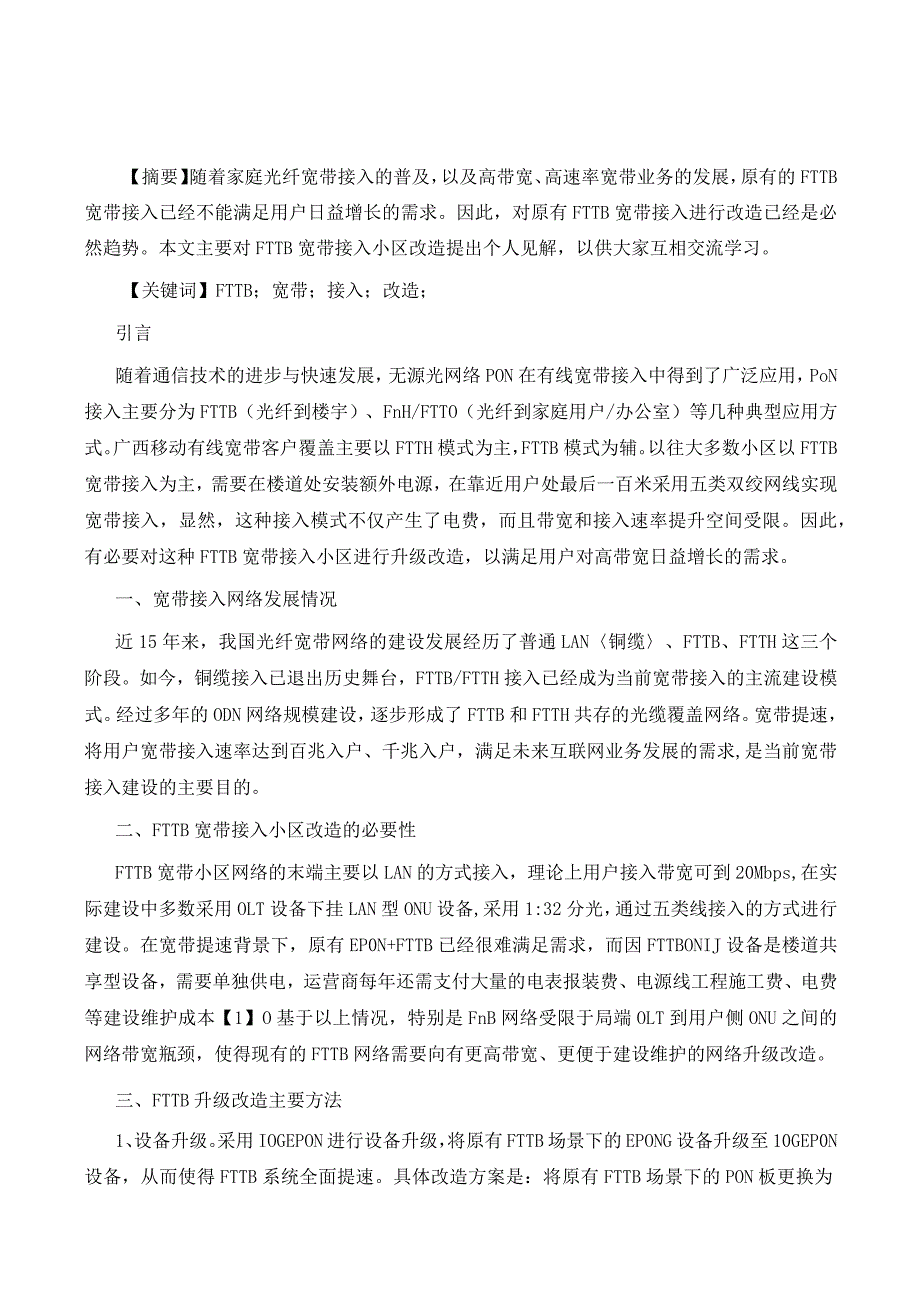

1、FTTB宽带接入小区改造方案研究【摘要】随着家庭光纤宽带接入的普及，以及高带宽、高速率宽带业务的发展，原有的FTTB宽带接入已经不能满足用户日益增长的需求。因此，对原有FTTB宽带接入进行改造已经是必然趋势。本文主要对FTTB宽带接入小区改造提出个人见解，以供大家互相交流学习。【关键词】FTTB；宽带；接入；改造；引言随着通信技术的进步与快速发展，无源光网络PON在有线宽带接入中得到了广泛应用，PoN接入主要分为FTTB（光纤到楼宇）、FnH/FTTO（光纤到家庭用户/办公室）等几种典型应用方式。广西移动有线宽带客户覆盖主要以FTTH模式为主，FTTB模式为辅。以往大多数小区以FTTB宽带接入
2、为主，需要在楼道处安装额外电源，在靠近用户处最后一百米采用五类双绞网线实现宽带接入，显然，这种接入模式不仅产生了电费，而且带宽和接入速率提升空间受限。因此，有必要对这种FTTB宽带接入小区进行升级改造，以满足用户对高带宽日益增长的需求。一、宽带接入网络发展情况近15年来，我国光纤宽带网络的建设发展经历了普通LAN铜缆、FTTB、FTTH这三个阶段。如今，铜缆接入已退出历史舞台，FTTB/FTTH接入已经成为当前宽带接入的主流建设模式。经过多年的ODN网络规模建设，逐步形成了FTTB和FTTH共存的光缆覆盖网络。宽带提速，将用户宽带接入速率达到百兆入户、千兆入户，满足未来互联网业务发展的需求,是
3、当前宽带接入建设的主要目的。二、FTTB宽带接入小区改造的必要性FTTB宽带小区网络的末端主要以LAN的方式接入，理论上用户接入带宽可到20Mbps,在实际建设中多数采用OLT设备下挂LAN型ONU设备,采用1:32分光，通过五类线接入的方式进行建设。在宽带提速背景下，原有EP0N+FTTB已经很难满足需求，而因FTTBONIJ设备是楼道共享型设备，需要单独供电，运营商每年还需支付大量的电表报装费、电源线工程施工费、电费等建设维护成本【1】O基于以上情况，特别是FnB网络受限于局端OLT到用户侧ONU之间的网络带宽瓶颈，使得现有的FTTB网络需要向有更高带宽、更便于建设维护的网络升级改造。三、
4、FTTB升级改造主要方法1、设备升级。采用IOGEPON进行设备升级，将原有FTTB场景下的EPONG设备升级至10GEP0N设备，从而使得FTTB系统全面提速。具体改造方案是：将原有FTTB场景下的PON板更换为IOGPON板，将原有的ONU设备更换为IoGEPON配套的ONU设备，ODN部分保持不变【2】O按照IoGEPON的实际带宽9G（50%的并发比）计算，平均每用户带宽流量可满足100M0此方法的优点在于完全不用改变原有的光缆传输线路，只需在OLT机房进行设备板卡的更换升级工作即可，对现有网络的改动很小，施工便捷快速无阻碍。缺点主要有两点：一是PON设备改造的投资较大；二是改造后仍需
5、要协调物业，解决维护楼道内ONU和电费等问题。2、降低分光比。将原有大分光比的光分路器，由原来的1:32、1：16、1：8降低调整为1：2、1：4,根据新增分光器数量考虑扩容PON板数量，并根据上联带宽需求新增引入光缆和配线光缆。比如将1：32的分光器更换为1:16或L8,理论上可以将每个用户网速提升至原来的2倍或4倍。通过降低分光比，减少每个PON口所带用户数，从而达到提升宽带的目的。此方法的优点在于调换分光比的工作难度不高，设备调整量和用户割接量不多。缺点主要有二点：一是因涉及到新布放引入光缆和配线光缆，用户割接和地址调整等，施工改造难度较设备升级方案繁琐；二是改造后还需要协调物业，楼道内
6、ONU和电费等问题仍然没得到解决。3、FTTB直接改造为FTTH模式。就是将楼道内原有的供电型ONlJ综合设备撤掉，更换为二级分光器，把FTTB网络中接入用户布放的双绞五类线更换为入户光缆，并在用户家里放置ONU终端设备。同时对原有ODN网络进行升级改造，引入光缆、配线光缆、主干光缆全部实行光纤化，并设置合适的光节点，部署分光路器配置。FnB直接改造为FTTH是当前宽带接入建设和发展最彻底的解决方法，也是FTTB宽带接入小区升级改造推荐的理想方案。具体的解决思路是：FTTB和FTTH所采用的都是星型或树形的ODN光缆网络建设，通过主干光缆一级光缆交接箱接入至OLT设备，通过配线光缆接入至小区新
7、建二级光交箱，通过引入光缆至楼宇和各单元楼道。FTTB和FTTH在ODN网络关键节点的拓扑结构是相同的，都是上联OLT,未端光缆布放至楼栋单元。因此在改造过程中同一小区的FTTB和FTTH是互相关联共性的网络，不能重复布放光缆和设置二级光节点，造成投资浪费，应该充分考虑原有FTTB接入的ODN网络，利用原有的剩余光缆资源。目前大多数小区的FTTB网络，引入到楼道内的大多数是4-6芯的引入光缆，实际使用为1-4芯，剩余1-2芯，引入到小区的光缆则大多数是12或24、48芯的配线光缆，实际使用率多为50%,剩余50%o利用好FnB剩余的光缆资源升级为FTTH,使小区内实现FTTB和FnH网络共存，
8、是衡量某一小区FTTB改造方案优劣的重要标准。升级改造完成后，用户可根据自己的需求选择接入方式，运营商可针对有提速意愿的用户进行更换入户皮线光缆的工作。这样就可以很好的解决FTTH改造工作的入户困难，是解决FnB小区网络升级改造的优选方法。四、FTTB改造为FTTH方案分析FTTB网络改造为FTTH网络，最重点的是对ODN网络进行改造，现在就其方案进行分析。1、根据原有引入光缆纤芯资源分析。（1）利用原有FTTB引入光缆场景。如果原有引入光缆剩余纤芯丰富，能满足FTTH改造需求，那么可以在小区内二级光节点将原有引入光缆的空余纤芯跳接至一级光分，通过配线光缆上联一级光节点，由一级光节点通过主干光
9、缆上联OLT设备。同时在FTTB楼道原有ONU设备箱旁安装FTTH分纤箱，布放楼内皮线光缆将剩余的引入光缆纤芯接引入至FTTH分纤箱安装二级光分路器；（2）新增引入光缆场景。如果小区内HTB引入光缆剩余纤芯不能满足或部分满足FTTH改造需求，则需要重新布放引入光缆至纤芯不够的单元楼栋，成端于新增的楼道FTTH分纤箱中。2、根据原有二级光节点配置分析。（1）小区内原有二级光节点为机房时，则直接在原有的ODF内加装光分子框、成端设备用于安装一级光分器和新增引入光缆的成端；（2）小区内原有二级光节点为144、288或567芯落地式光交箱时，将原有光交箱改造为576芯免跳光交箱，以满足一级光分器的安装
10、和新增引入光缆的成端；（3）如果小区内原有144芯墙挂式或落地式光交箱无法原址改造，可在小区内选取合适的位置新建288芯免跳接光交箱将小区划片区，将部分单元的配线光缆割接至新建光交箱，腾出原有光交盘安装位置，由新建光交箱布放联络光缆至原有光交箱，并将所有一级光分安装在新建光交内。3、根据单元楼宇内住户数分析。对于原FTTB网络箱覆盖12户以下的楼宇，可采用一级分光器1：16+二级分光器1：4的组合；原网络箱覆盖12户以上、24户以下的楼宇，可采用IX：8+1：8的组合；原网络箱覆盖24户以上的楼宇，可采用一级分光器1：4+二级分光器1：16的组合。4、其它条件分析。FTTB网络改造为FTTH网络，全光纤链路损耗要控制在30dB以下，最大总分光比不能超过1：640另外，尽量减少重新敷设光缆，但要保证一级分光器上联至OLT纤芯充足，无需扩容，同时二级分光器还应余有1芯光纤维护备用。五、结语总之，宽带小区FTTB网络升级改造至FnH网络方案，应根据实际情况灵活运用以上方法，尽量利用原有ODN网络资源，以最少的投资完成小区内的宽带接入网络改造。【参考文献】：1杨永烈.FTTB到FTTH：改造还是升级J中兴通讯技术.2009(01)2杨Mlj.有线宽带FTTB小区改造提速研究J信息通信.2017(09)-全文完-
