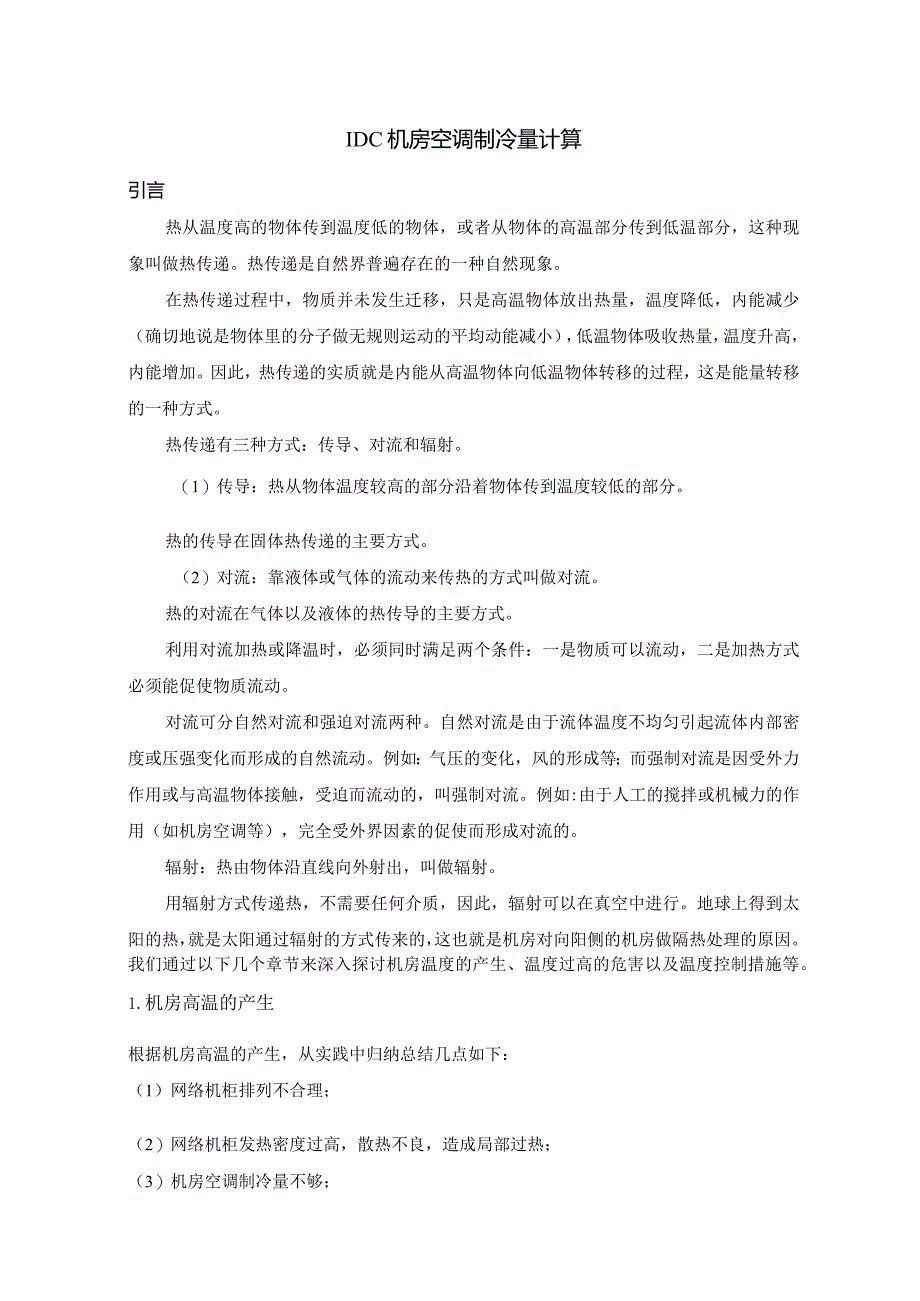

1、IDC机房空调制冷量计算引言热从温度高的物体传到温度低的物体,或者从物体的高温部分传到低温部分,这种现象叫做热传递。热传递是自然界普遍存在的一种自然现象。在热传递过程中,物质并未发生迁移,只是高温物体放出热量,温度降低,内能减少(确切地说是物体里的分子做无规则运动的平均动能减小),低温物体吸收热量,温度升高,内能增加。因此,热传递的实质就是内能从高温物体向低温物体转移的过程,这是能量转移的一种方式。热传递有三种方式:传导、对流和辐射。(1)传导:热从物体温度较高的部分沿着物体传到温度较低的部分。热的传导在固体热传递的主要方式。(2)对流:靠液体或气体的流动来传热的方式叫做对流。热的对流在气体以

2、及液体的热传导的主要方式。利用对流加热或降温时,必须同时满足两个条件:一是物质可以流动,二是加热方式必须能促使物质流动。对流可分自然对流和强迫对流两种。自然对流是由于流体温度不均匀引起流体内部密度或压强变化而形成的自然流动。例如:气压的变化,风的形成等;而强制对流是因受外力作用或与高温物体接触,受迫而流动的,叫强制对流。例如:由于人工的搅拌或机械力的作用(如机房空调等),完全受外界因素的促使而形成对流的。辐射:热由物体沿直线向外射出,叫做辐射。用辐射方式传递热,不需要任何介质,因此,辐射可以在真空中进行。地球上得到太阳的热,就是太阳通过辐射的方式传来的,这也就是机房对向阳侧的机房做隔热处理的原

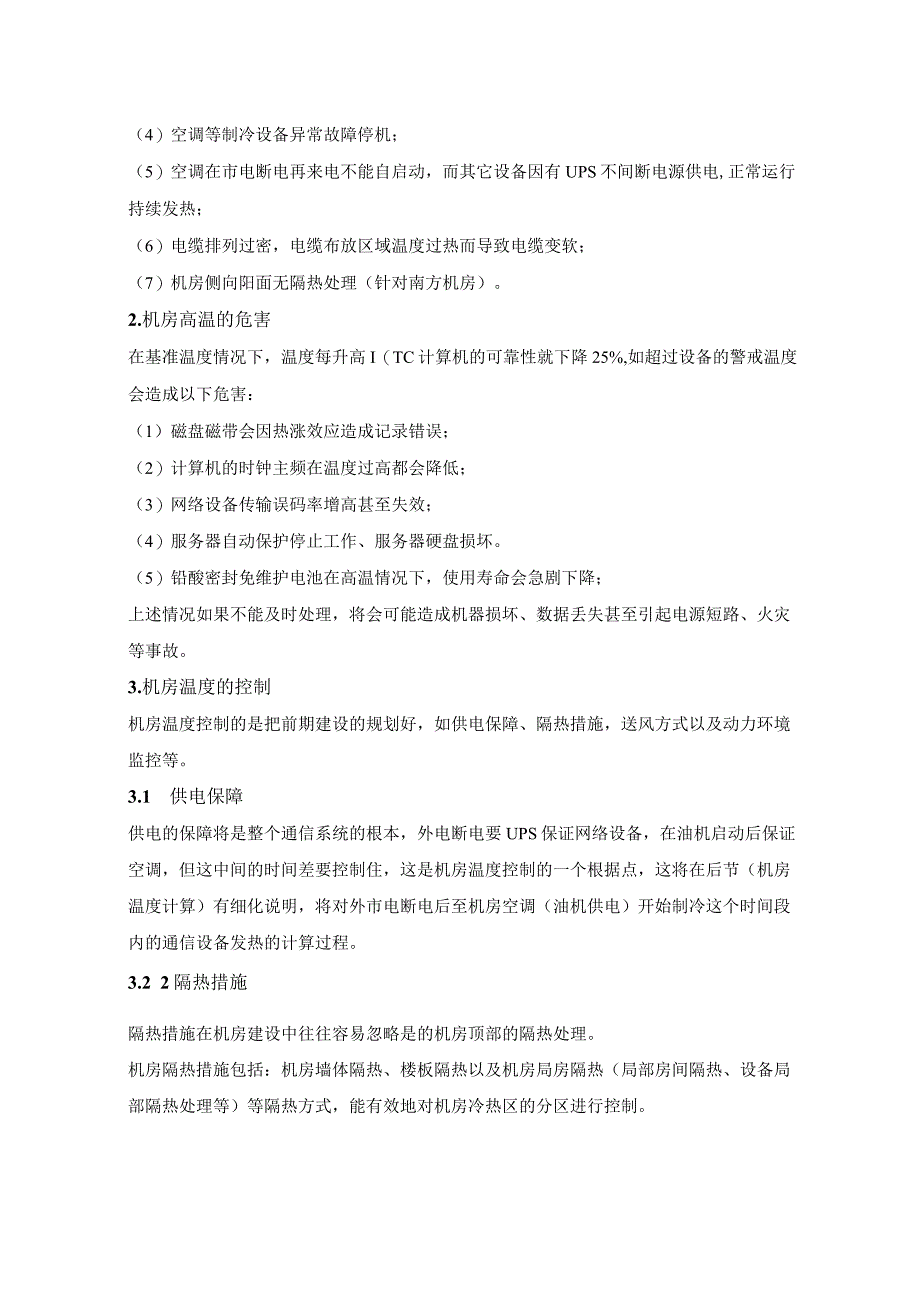

3、因。我们通过以下几个章节来深入探讨机房温度的产生、温度过高的危害以及温度控制措施等。1.机房高温的产生根据机房高温的产生,从实践中归纳总结几点如下:(1)网络机柜排列不合理;(2)网络机柜发热密度过高,散热不良,造成局部过热;(3)机房空调制冷量不够;(4)空调等制冷设备异常故障停机;(5)空调在市电断电再来电不能自启动,而其它设备因有UPS不间断电源供电,正常运行持续发热;(6)电缆排列过密,电缆布放区域温度过热而导致电缆变软;(7)机房侧向阳面无隔热处理(针对南方机房)。2.机房高温的危害在基准温度情况下,温度每升高I(TC计算机的可靠性就下降25%,如超过设备的警戒温度会造成以下危害:(

4、1)磁盘磁带会因热涨效应造成记录错误;(2)计算机的时钟主频在温度过高都会降低;(3)网络设备传输误码率增高甚至失效;(4)服务器自动保护停止工作、服务器硬盘损坏。(5)铅酸密封免维护电池在高温情况下,使用寿命会急剧下降;上述情况如果不能及时处理,将会可能造成机器损坏、数据丢失甚至引起电源短路、火灾等事故。3.机房温度的控制机房温度控制的是把前期建设的规划好,如供电保障、隔热措施,送风方式以及动力环境监控等。3.1 供电保障供电的保障将是整个通信系统的根本,外电断电要UPS保证网络设备,在油机启动后保证空调,但这中间的时间差要控制住,这是机房温度控制的一个根据点,这将在后节(机房温度计算)有细

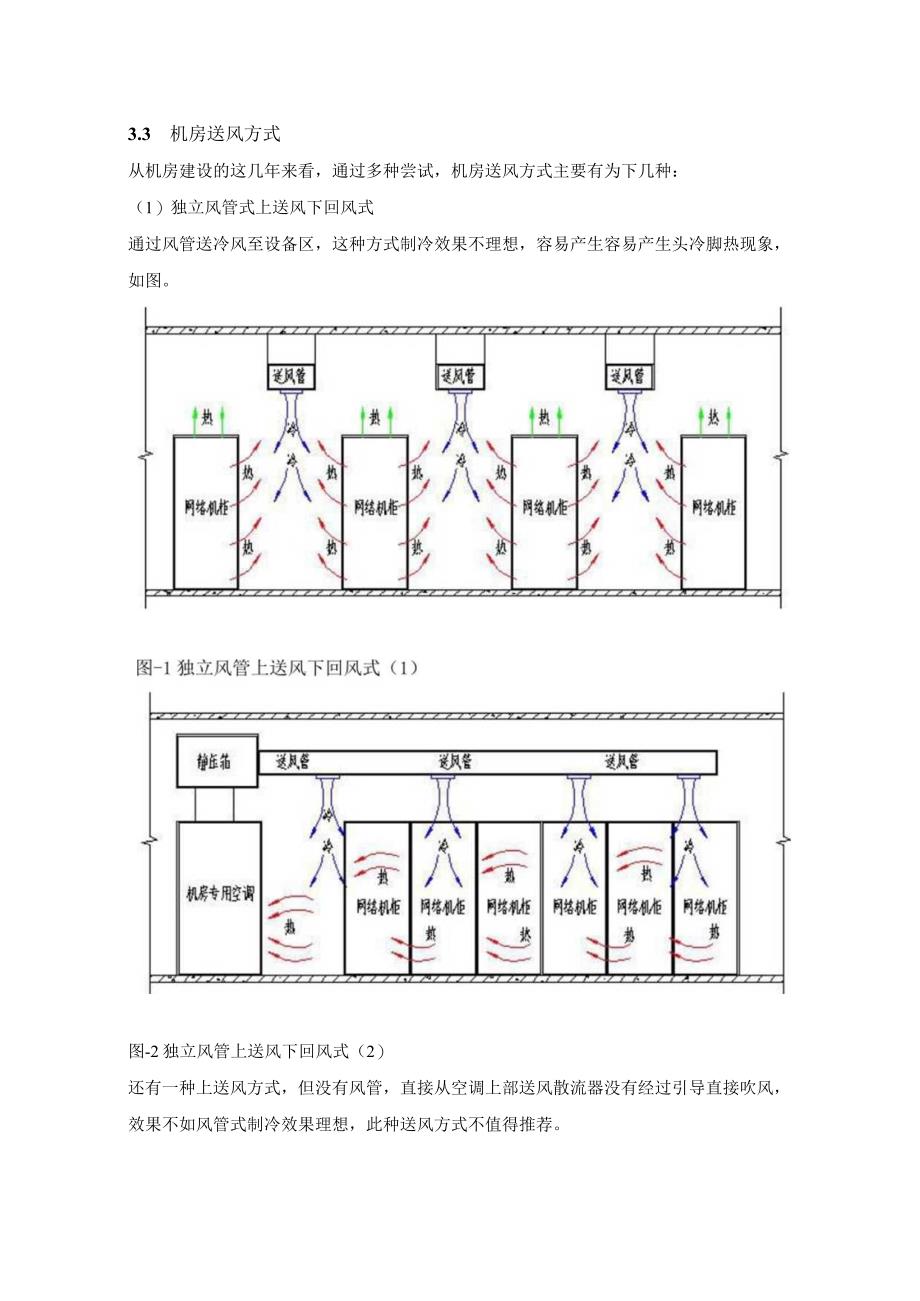

5、化说明,将对外市电断电后至机房空调(油机供电)开始制冷这个时间段内的通信设备发热的计算过程。3.2 2隔热措施隔热措施在机房建设中往往容易忽略是的机房顶部的隔热处理。机房隔热措施包括:机房墙体隔热、楼板隔热以及机房局房隔热(局部房间隔热、设备局部隔热处理等)等隔热方式,能有效地对机房冷热区的分区进行控制。3.3 机房送风方式从机房建设的这几年来看,通过多种尝试,机房送风方式主要有为下几种:(1)独立风管式上送风下回风式通过风管送冷风至设备区,这种方式制冷效果不理想,容易产生容易产生头冷脚热现象,如图。图-2独立风管上送风下回风式(2)还有一种上送风方式,但没有风管,直接从空调上部送风散流器没有

6、经过引导直接吹风,效果不如风管式制冷效果理想,此种送风方式不值得推荐。图-3送风散流器上送风下回风式(2)独立式下送风上回风式这种方式是带活动地板的,使活动地板与楼板形成一个大的静压箱,从空调器的送风散流器由导流板至机房内各个制冷区,此种下送风方式又可分为几种,如图图-4独立式列间下送风上回风式图-5独立式柜内下送风上回导流式图-6独立式柜内下送风上回导流式(3)上下混合送风方式这种方式在机房内用的比较少,气流组织方式容易打乱,但可以补点,相互补其不足,3 .3动力环境监控目前,动力环境监控在各大运营商的使用都已经普遍,也比较成熟,可以通过监控达到可见即所得的效果,提高对机房的管理。4 .机房

7、温度的计算4.1 比热容比热容(SPeCifiCheatCaPaCity)又称比热容量(SPeCifiCheat),简称比热容,是单位质量物质的热容量,即是单位质量物体改变单位温度时的吸收或释放的内能。通常用符号c表示。物质的比热容与所进行的过程有关。在工程应用上常用的有定压比热容Cp.定容比热容CV和饱和状态比热容三种,定压比热容Cp是单位质量的物质在比压不变的条件下,温度升高或下降IC或IK所吸收或放出的能量;定容比热容CV是单位质量的物质在比容不变的条件下,温度升高或下降Ie或IK吸收或放出的内能,饱和状态比热容是单位质量的物质在某饱和状态时,温度升高或下降IC或IK所吸收或放出的热量。

8、设有一质量为m的物体,在某一过程中吸收(或放出)热量AQ时,温度升高(或降低)则AQ/AT称为物体在此过程中的热容量(简称热容),用CV表示,即Cv=QTo4.2 机房温度计算实例某通信数据IDC机房,面积302.96平方米,板下净高4米,放置网络机柜150架(单台功耗2kW)。计算:(1)按机房标准计算空调配置台数。(2)外市电断电后(20秒油机启动)机房最高温度。解题如下:4.2.1 按机房标准计算空调配置台数按如下公式计算出空调配置数:QtQl-H32(1)Qt总制冷量(kW)。Ql室内设备总负荷。Q2环境热负荷(=0.l0.18kWm2*机房面积,南方取大值,北方取小值计算计算得出Qt

9、150台X2千瓦+302.96平方X0.18千瓦每平方=300千瓦+54.53千瓦=354.53千瓦。按单台制冷量70kW计算需要5.4台,即6台空调,按3+1配置(3台主用1台备用,四台空调互为主备即轮流作为备机)空调需要配置8台制冷量7OkW空调。4.2.2外市电断电后(20秒油机启动)机房最高温度(D计算步骤首先是断电至油机启动这段时间内网络设备的发热量引起机房的温度变化。其次是空调启动后网络设备仍继续发热,计算出空调制冷量超过网络设备发热量时的温度,这也就是机房的最高温度。最后计算空调启动后需要多久能到达规范要求的控制温度,202,计算机房温度回到20时的时间。(2)取值标准空调按某国

10、内厂家生产的机房专用空调,70kW机房专用空调在湿度50%时,(24CDB,17.lCWB,50%RH)时制冷量为65.6kW,空调开电后25秒内制冷量为标称制冷量的50队25秒后能达到标称制冷量,即此空调为两系统,来电时启动第一台压缩机,25秒后启动第二台压缩机。由于启动电流影响上次油机以及开关,在设置空调启动时尽量不要设置成同时启动多台空调,在本题中设置每同时启动2台空调后间隔5秒启动2台。表T空调启动顺序配置表序号空调编号断电后启动时间设置(秒)1空调T252空调-53空调-2304空调-65空调-3356空调-77空调-4备8空调-8备注:时间为断电时开始计起,前提是在油机正常启动下。

11、根据公式Cv=QT转换成比热容公式Q=CvcH(tl-t)(2)三tl=Q/(CvcH)+t(3)Q一吸收的热量(单位焦耳)。Cv定容比热(单位焦耳每千克摄氏度)cH湿空气的湿比热(单位焦耳每千克摄氏度)tl未温(单位C)to机房温度在20C时的初温,即0=20eC(3)计算过程表-2基础数据计算表序号名称单位值1机房面积平方米302.9602机房内空气层高米4.0003空气密度千克每立方1.2934重量千克1566.9095设备数数量150.0006单台功耗千瓦/时2.0007总功耗千瓦/时300.0008其他散热量千瓦/时54.5339总热量千瓦/时354.53310总热量(换算)千焦耳1276318.080
