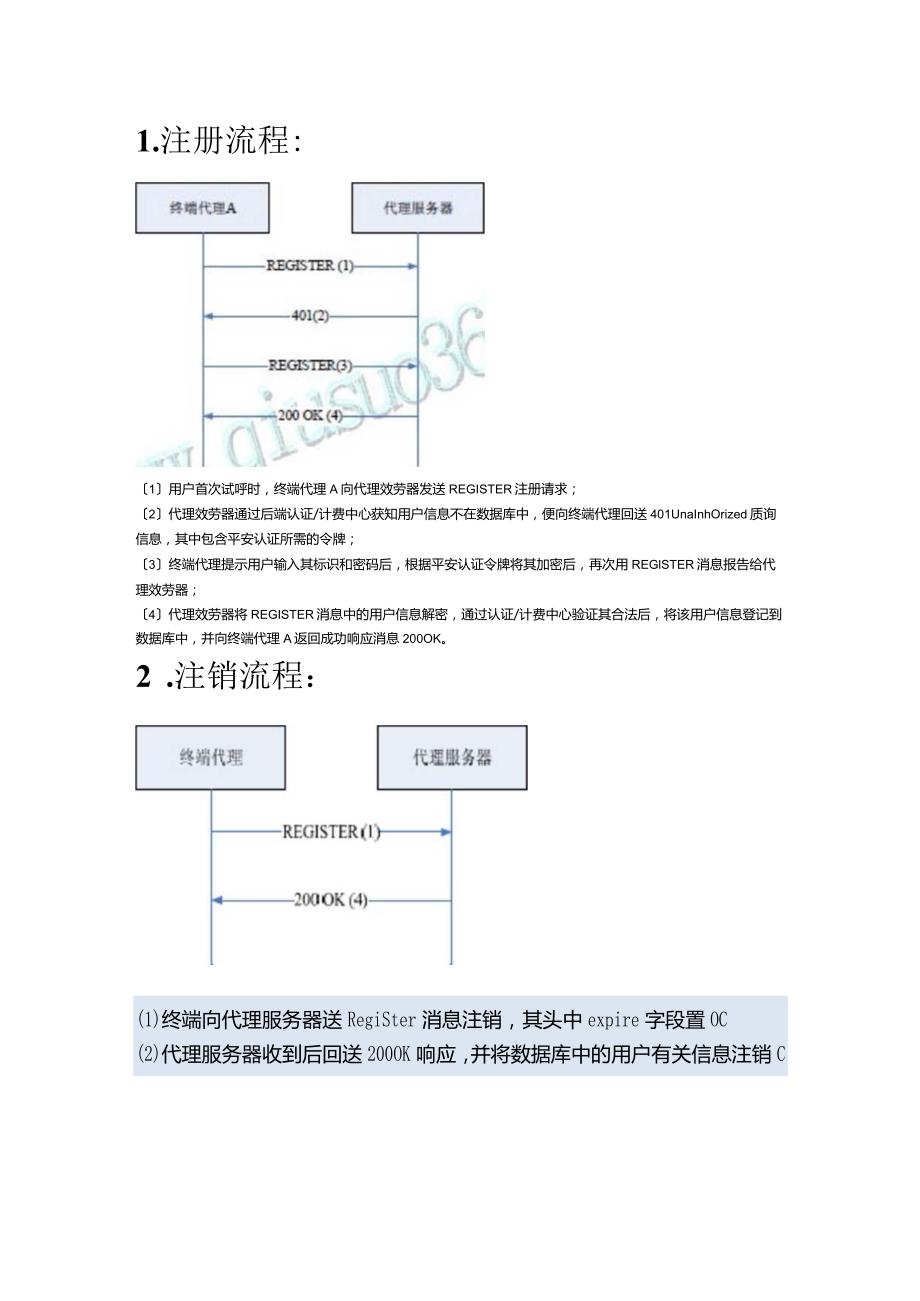

1、1.注册流程:1用户首次试呼时，终端代理A向代理效劳器发送REGISTER注册请求；2代理效劳器通过后端认证/计费中心获知用户信息不在数据库中，便向终端代理回送401UnaInhOrized质询信息，其中包含平安认证所需的令牌；3终端代理提示用户输入其标识和密码后，根据平安认证令牌将其加密后，再次用REGlSTER消息报告给代理效劳器；4代理效劳器将REGISTER消息中的用户信息解密，通过认证/计费中心验证其合法后，将该用户信息登记到数据库中，并向终端代理A返回成功响应消息200OK。2 .注销流程：(1)终端向代理服务器送RegiSter消息注销，其头中expire字段置OC(2)代理服务

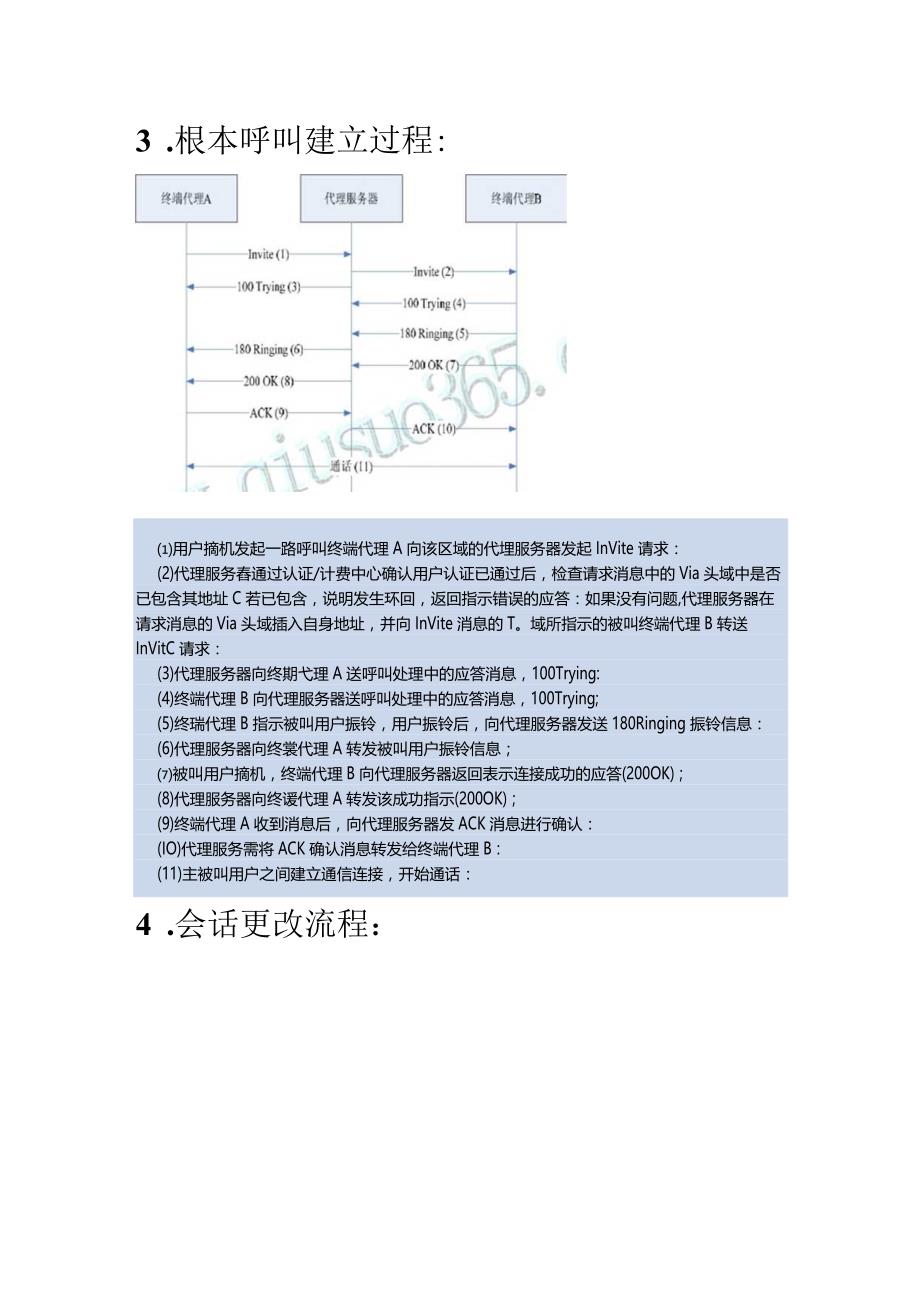

2、器收到后回送200OK响应，并将数据库中的用户有关信息注销C3 .根本呼叫建立过程:用户摘机发起一路呼叫终端代理A向该区域的代埋服务器发起InVite请求：(2)代理服务舂通过认证/计费中心确认用户认证已通过后，检查请求消息中的Via头域中是否已包含其地址C若已包含，说明发生环回，返回指示错误的应答：如果没有问题,代理服务器在请求消息的Via头域插入自身地址，并向InVite消息的T。域所指示的被叫终端代理B转送InVitC请求：(3)代理服务器向终期弋理A送呼叫处理中的应答消息，100Trying:(4)终端代理B向代理服务器送呼叫处理中的应答消息，100Trying;(5)终瑞代理B指示被

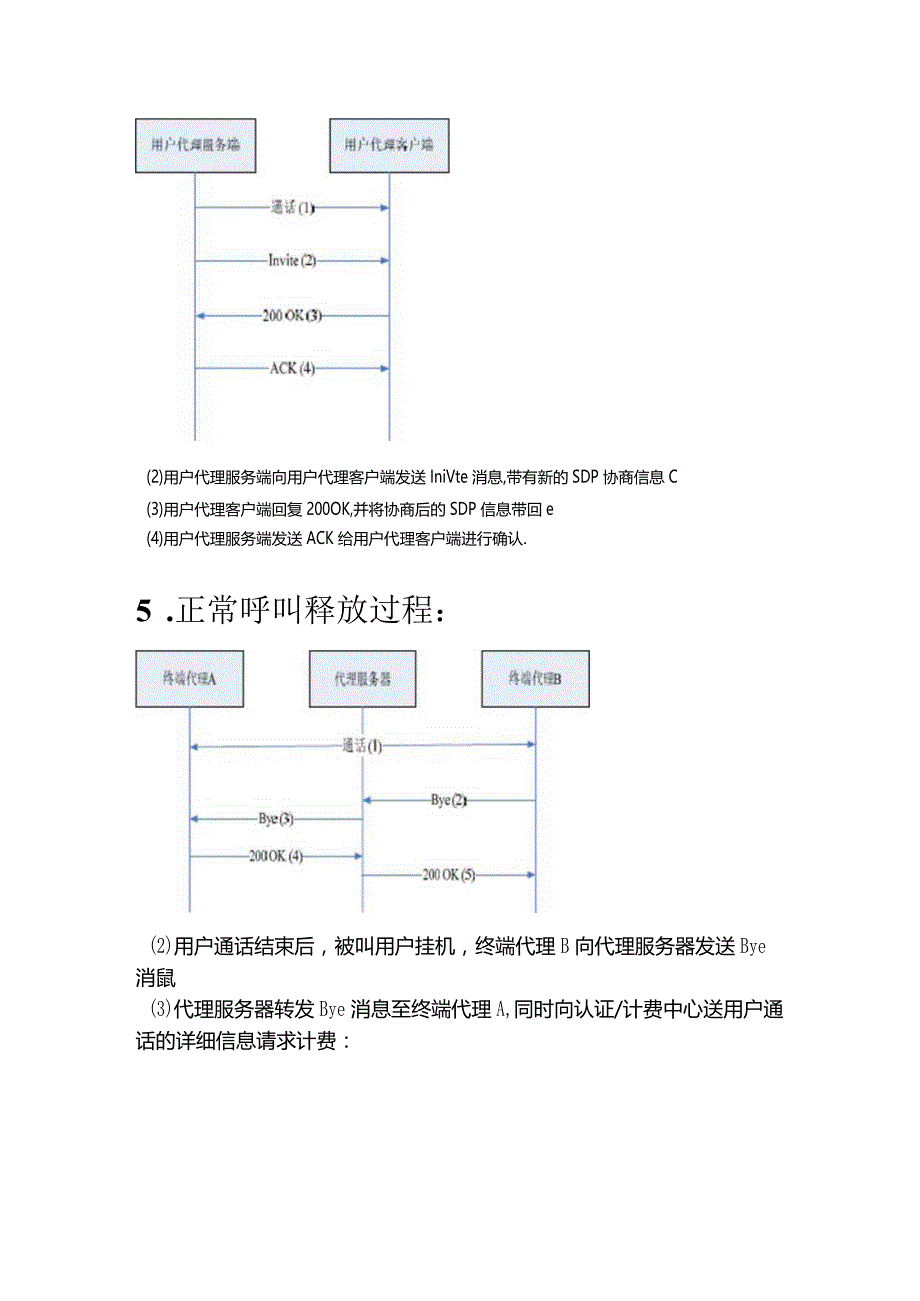

3、叫用户振铃，用户振铃后，向代理服务器发送180Ringing振铃信息：(6)代理服务器向终裳代理A转发被叫用户振铃信息；被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应答(200OK)；(8)代理服务器向终谖代理A转发该成功指示(200OK)；(9)终端代理A收到消息后，向代理服务器发ACK消息进行确认：(IO)代理服务需将ACK确认消息转发给终端代理B：(11)主被叫用户之间建立通信连接，开始通话：4 .会话更改流程：(2)用户代理服务端向用户代理客户端发送IniVte消息,带有新的SDP协商信息C(3)用户代理客户端回复200OK,并将协商后的SDP信息带回e(4)用户代理服务端发
4、送ACK给用户代理客户端进行确认.5 .正常呼叫释放过程：(2)用户通话结束后，被叫用户挂机，终端代理B向代理服务器发送Bye消鼠(3)代理服务器转发Bye消息至终端代理A,同时向认证/计费中心送用户通话的详细信息请求计费：(4)主叫用户挂机后，终端代理A向代理服务器发送确认挂断响应消息200OK:(5)代理服务器转发响应消息200Ok6 .被叫忙呼叫释放:(1)用户A发起一路呼叱终端代理A向代理服务器发送Invite请求。(2)代理服务器收到呼叫请求后向被n嘤端代理转发该InVite消息。(3)代理服务器向终端代理A回送IoOTryi咱告知终端代理A呼刖正在处理，(4)终端代理晌代理服务器回
5、送IOoTry跑，告知代理服务器呼川正在处理。(5)呼叫请求送到被叫终端代理B后，被叫忙，终端代理B向代理服务器送486被叫忙响应。(6)代理服务器向终端代理A转发该响应消鼠终端代SA向代理服务器回IACK确认消息.代理服务器向终端代理B送ACK确认消息。枚代代甩A理旅代理B(1)用户A发起一路呼叫，终端代理A向代理服务器发InVite请求消息，(2)代理服务器向被叫用户的终端代理B转发该InVite请求。(3)代理服务器向终端代理A回送IOoTryirIg响应表示呼叫已在处理中。(.4)终端代理B向代理服务器回送IoOTrying,告知代理服务器呼叫正在处理。(5)被叫用户振铃，终端代理B向
6、代理服务器送180Ring响应，(6)代理服务器向终端代理A转发该响应消息。C7)被叫久振铃无应答，终端代理A判新超时后，向代理服务器送CanCel消息放弃该呼叫。(8)代理服务器收到CanCeI消息后，向终端代理A回送200OK响应。(9)代理服务器将CanCeI消息转发给终端代理B。(10)终端代理B向代理服务器回送200OK响应。ClD终端代理B向代理服务器送487请求已撤销的响应消息。(12)代理服务器收到后回送ACK确认，(13)代理服务器向终端代理A送487请求已撤销消息。(14)终端代理A向代理服务器回送ACK确认.注：上述步骤中(10)和(12)无严格的顺序关系。(1)用户A发
7、起一路呼叫，终端代理A向代理服务器发InVitC请求消息6(2)代理服务器向被叫用户的终端代理R转发该InVitC请求，(3)代理服务器向终端代理A回送IoOTrying响应，表示呼叫已在处理中。(4)终端代理B向代理服务器回送100Trying,告知代理服务器呼叫正在处理。(5)被叫用户振铃,终端代理B向代理服务器送180Ring响应卜(6)代理服务器向终揣代理A转发该响应消息.(7)被叫久振铃无应答，终端代理B判断超时后，向代理服务器送40gRequestIimeoul消息放弃该呼叫。(8)代理服务器收到408ReqUeSltimeoUl消息后，转发该消息给终端代理A。(9)代理服务器收到
8、后回送ACK确认绐终端代理&(10)终端代理A向代理服务器回送ACK确认注：上述步骤中(9和10)无严格的顺序关系69遇忙呼叫前转:（1）用户A发起一路呼叫.终端代理A向代理服务器发Invite请求消息“（2）代理服务器向被叫用户的终端代理B转发该EVilC请求（3）代理服务器向终端代理A回送IOoTrying响应，表示呼叫已在处理中A（4）终端代理B向代理服务器回送100TIM唱.告知代理服务器呼叫正在处理.（5）终端代理B忙线种，终端代理B向代理服务器送486Busyhere响应,（6）代理服务器向终稿代理B发送AeK响应消息A（7）代理服务器对此呼叫进行前转.向终端代理。发送InVitC
9、请求消息,（8）代理终端C收到IniVte请求后，指示用卢振铃,同时向代理服务器发送180Ringing响应。（9）代理服务器向代理终端A转发收到的180Ringing响应、（10）被叫用户C摘机接听电话.代理终端C向代理服务器发送200OK响应。（11）代理朋务器向代理终端A转发收到的200OK响应C（12）终端代理A向代理服务器回送ACK确认.（13）代理服务器向代理终端C转发收到的ACK确认入双方开始通话。主叫挂机,代理终端A向代理朋务器发送BYE请求消息.请求挂机，代理服务器向代理终端C转发收到的BYE请求消息,指示用户C挂机。用户C放崔挂音,同时向代理服务器回应200OK响应C代理服
10、务器向代理终端转发收到的200OK响应610 .无应答呼叫前转流程：(IJ用户A发起一路呼叫，终端代理A向代理服务器发InViIe请求消息C(.2)代理服务器向被叫用户的终端代理B转发该EVitC请求C(35代理服务器向终端代理A回送100Trying响应，表示呼叫已在处理中,(4)终端代理B向代理服务器回送IoOTrying,告知代理服务器呼叫正在处理C(5；被叫用户派玲，终端代理B向代理服务器送180Ring响应O(6；代理服务器向终端代理A转发该响应消息，(7；被叫久振铃无应答.代理服务器判断超时后.向代理终端B送CanC”消息放弃该呼叫C(；代理终端瞰到CanCCl消息后，向代理服务器
11、回送200。K响应e(9：终端代埋R向代理服务器送487请求已撤销的响应消息(10；代理服务器收到后回送ACK确认,(IB代理服务器对此呼叫进行前转，向终端代理C发送InVite请求消息。(12)代理终端C收到IniVte请求后，指示用户振铃，同时向代理服务器发送180Ringing响应C(13)代理服务器向代理终端A转发收到的180Ringin以向应C(I4；被叫用户C摘机接听电话，代理终端C向代理服务器发送200OK响应CH5)代理服务器向代理终端A转发收到的200OK响应,(16)终端代理A向代理服务器回送ACK确认C(17)代理服务器向代理终端C转发收到的ACK确认双方开始通话CG8：
12、主叫挂机，代理终端A向代理服务慌发送BYE请求消息，请求挂机C19；代理服务器向代理终端借专发收到的BYE请求消息，指示用户C挂机，(20；用户C放崔桂音，同时向代理服务器回应200OK响应CC21)代理服务器向代理终端转发收到的200OK响应C11 .呼叫保持：.A小”，、.，：)111(!1Invhc一-IOflTryiR画kI0DTry(4)-k!MRIngIngiS).IMRinging6)kIOflOKiTj-TMOK幽-ACKPiACK(】吁BU(II)（I）用户摘机发起一路呼叫，终端代理A向该区域的代理服务器发起InVilC请求：（2）代理服务器通过认说计费中心确认用户认证已通过
13、后，检查请求消息中的Via头域中是否已包含其地址”若已包含，说明发生环回，返回指示错误的应答：如果没有问题，代理服务器在请求消息的Via头域插入自身地址，并向InVi怔消息的To域所指示的被叫终端代理D转送InVite请求：（3）代理服务靠向终端代理A送呼叫处理中的应答消息,100Tmng5（4）终端代理B向代理服务绪送呼叫处理中的应答消息，100Trying;（5）终端代理B指示被叫用户振铃，用户振铃后,向代理服务器发送IgORinging振铃信息：高代理服务器向终端代理A转发被叫用户振铃信息：（7）被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应警f2000K）；（8）代理服务器向
14、终端代理A转发该成功指示（2000K）；（9）终揣代理A收到消息后，向代理服务器友ACK消息进行确认：（IO）代理服务器将ACK确认消息转发给终端代理B:（11）主被叫用户之间建立通信连接，开始通话：12）代理终端向代理服务器发送ReinVite清求消息.SDP的C域等于0.0,0,0,13代理服务器转发此消息给代理终IMA、14）代理终端N攵到ReinVite后，回应200OK响应，表示接受会话更改，同时根据协商结果修改会话方式S15）代理服务器转发200俅给代理终端B.终瑞代理B收到消息后，向代理服务器发ACK消息进行确认；（Ia代理服务耨将ACK确认消息转发给终端代理A：12.呼叫等等:
