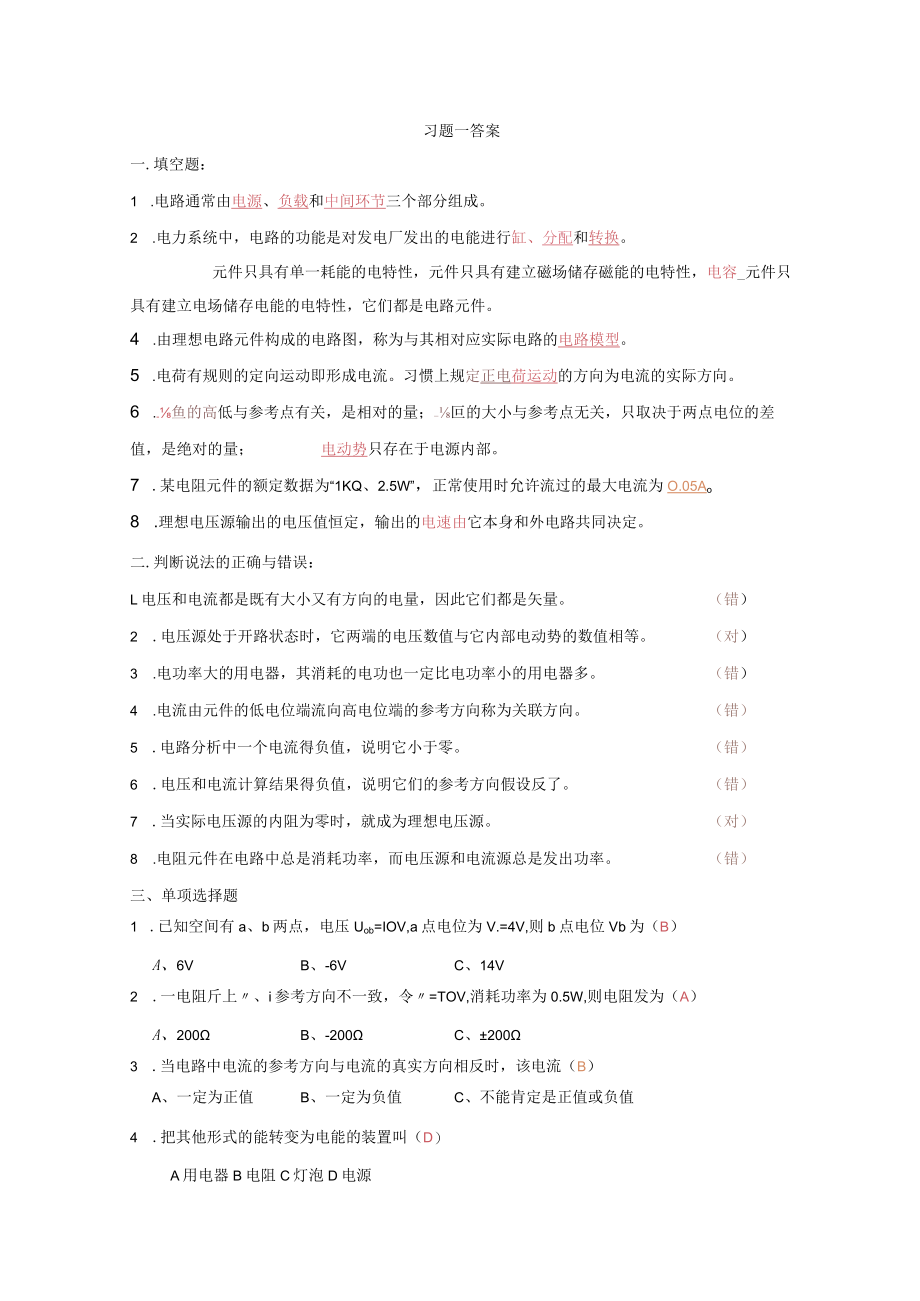

1、习题一答案一.填空题：1 .电路通常由电源、负载和中间环节三个部分组成。2 .电力系统中，电路的功能是对发电厂发出的电能进行缸、分配和转换。元件只具有单一耗能的电特性，元件只具有建立磁场储存磁能的电特性，电容_元件只具有建立电场储存电能的电特性，它们都是电路元件。4 .由理想电路元件构成的电路图，称为与其相对应实际电路的电路模型。5 .电荷有规则的定向运动即形成电流。习惯上规定正电荷运动的方向为电流的实际方向。6 .-鱼的高低与参考点有关，是相对的量；-叵的大小与参考点无关，只取决于两点电位的差值，是绝对的量；电动势只存在于电源内部。7 .某电阻元件的额定数据为“1KQ、2.5W”，正常使用时
2、允许流过的最大电流为O.05Ao8 .理想电压源输出的电压值恒定，输出的电速由它本身和外电路共同决定。二.判断说法的正确与错误：L电压和电流都是既有大小又有方向的电量，因此它们都是矢量。（错）2 .电压源处于开路状态时，它两端的电压数值与它内部电动势的数值相等。（对）3 .电功率大的用电器，其消耗的电功也一定比电功率小的用电器多。（错）4 .电流由元件的低电位端流向高电位端的参考方向称为关联方向。（错）5 .电路分析中一个电流得负值，说明它小于零。（错）6 .电压和电流计算结果得负值，说明它们的参考方向假设反了。（错）7 .当实际电压源的内阻为零时，就成为理想电压源。（对）8 .电阻元件在电路
3、中总是消耗功率，而电压源和电流源总是发出功率。（错）三、单项选择题1 .已知空间有a、b两点，电压Uob=IOV,a点电位为V.=4V,则b点电位Vb为（B）A、6VB、-6VC、14V2 .一电阻斤上、i参考方向不一致，令=TOV,消耗功率为0.5W,则电阻发为（A）A、200B、-200C、2003 .当电路中电流的参考方向与电流的真实方向相反时，该电流（B）A、一定为正值B、一定为负值C、不能肯定是正值或负值4 .把其他形式的能转变为电能的装置叫（D）A用电器B电阻C灯泡D电源5 .一个输出电压几乎不变的设备有载运行，当负载增大时，是指（A）A、负载电阻减小大B、负载电阻增C、电源输出的
4、电流变小6 .当恒流源开路时，该恒流源内部（A）A、有电流，有功率损耗B、无电流，无功率损耗C、有电流，无功率损耗D、无电流，有功率损耗四、计算题1.如图1.20所示电路，若（a）图示电路，已知元件吸收功率为-20W,电压为5V,求电流/：若（b）图示电路，已知元件中通过的电流为一100A,电压为10Y,求电功率R并说明元件性质。亍I元件+U-U+_亍元件（a）（b）解:(a)图1.20计算题1图(b)P=-(7=-10(-100)1000W元件是负载。2.图L21所示电路，已知小6V,=3A,后4。计算通过理想电压源的电流及理想电流源两端的电压，并根据两个电源功率的计算结果，分别说明各个电源
5、是产生功率还是吸收功率。图1.21计算题2图解：（a）设电阻上电压方向UR左正右负，关联参考方向，根据欧姆定律可得出R上电压Ur=34=12V,方向与IS箭头方向一致:设电流源电压UIS方向上正下负，电路绕行方向为顺时针，列KVL方程：-Us+Ur+Uis=0,得Us=6-2=-6V,负值说明该电压方向与电流源箭头方向相反，即上低下高，该电流源电压、电流为非关联方向，所以是发出功率，电压源电压、电流也是非关联方向，因此也是发出功率，电阻R的电压、电流方向关联，是吸收功率。发出功率：6336=36W,吸收功率：12X3=36W功率平衡。习题二答案一、填空题L电阻并联分流，阻值越大，流过的电流越小
6、。并联的电阻越多，其等效电阻的值越小。2 .电阻均为9。的Y形电阻网络，若等效为形网络，各电阻的阻值应为2LQ。3 .实际电压源模型“20V、5w等效为电流源模型时，其电流源A=IA,内阻耳=5_。4 .实际电流源模型“1A、5。”等效为电压源模型时，其电压源US=5_V,内阻&=5o5 .直流电桥的平衡条件是两对臂电阻乘积相等:负载上获得最大功率的条件是_遮内阻等于负载电阻,获得的最大功率4ax=J4-6.电路如图2.35所示，=2AJ=3A,则3=54人I2f5C5。0CZD-r（ZZ）AIC图2.35填空题6图二、判断下列说法的正确与错误L理想电压源和理想电流源可以等效互换。（X）2 .
7、KVL不仅适用于集中参数电路中的任意一个闭合回路，也适合于不闭合回路（V）3 .直流电桥可用来较准确地测量电阻。（V）4 .基尔霍夫电压定律仅适用于闭合回路中各电压之间的约束关系。（X）5 .对电路中的任意结点而言，流入结点的电流与流出该结点的电流必定相同。（V）6 .两个电路等效，即它们无论其内部还是外部都相同。（）7 .电路等效变换时，如果一条支路的电压为零，可按短路处理。（V）8 .电路等效变换时，如果一条支路的电流为零，可按短路处理。（）9 .灯泡与可变电阻并联接到电压源上，当可变电阻减小时灯泡的分流也减小,所以灯泡变暗。10 .负载上获得最大功率时，说明电源的利用率达到了最大。（X）
8、三、选择题1.如图2.36所示电路中的电流为（C）oA0B、IAC、2AD、3A2 .两个电阻串联，兆：是=1：2,总电压为60V,则的大小为（B）A、IOVB、20VC、30V3 .已知接成丫形的三个电阻都是30。，则等效形的三个电阻阻值为（C）A、全是IoQB、两个30。一个90QC、全是90。4 .实验测得某有源二端网络的开路电压为10V,短路电流为5A,则当外接8电阻时，其端电压为（C）。IOVB5VC8VD2V5 .两个电阻串联接到电压为120V的电压源，电流为3A；并联接到同一电压源，电流为16A,则这两个电阻分别为（A）。A30Q,10B30,20C40,20D40,106 .电
9、源供电给电阻勺时，电压源US和电阻七值均保持不变，为了使电源输出功率最大，应调节内阻值等于（B）。ARlB、0C、8D、Rl/27 .从外特性来看，任何一条电阻R支路与恒压源US（D）联，其结果可以用一个等效恒压源替代，该等效电源值为（D）。A串，USlRB串，C并，USlRD并，US8 .已知接成形接法的三个电阻都是30。，则等效丫形接法的三个电阻阻值为（A）A全是IoQB两个30Q一个10。C全是90CD两个IOQ一个30C9 .由10伏的电源供电给负载IA得电流，如果电流到负载往返线路的总电阻1欧，那么负载的端电压应为（D）oA、11伏B、8伏C、12伏D、9伏10 .图2.37所示电路
10、中，已知I=9A,则L=（D）A、6AB、9AC、OAD、3A)D、8AIL电路如图2.38所示，电流I等于（B四、计算题1 .图2.39(a)、(b)电路中，若让/=0.6A,庐？图2.39(c)、(d)电路中，若让沪0.6V,庐？图2.39计算题1电路解：(a)根据分流原理,3C电阻通过的电流应为2-0.6=1.4A,路端电压U=l.43=4.2V因此电阻R=4.2O6=7。；(b)根据欧姆定律，可得电阻R=30.6=5Q;(c)根据欧姆定律，可得电阻R=0.62=0.3C;(d)根据分压原理，3Q电阻上应分得电压3-0.6=2.4V,支路上通过的电流为2.43=O8A,因此电阻R=O6O
11、8=O75Q2 .电路如图2.40所示，求电阻Rab解:RI=6666R2= 7 + 3 = 10Rab=IOxlO1010=5图2.40计算题2电路3 .如图2.41所示电路，300V电源不稳定，设它突然升高到360V,求：。点电位有多大的变化。解：当电压为300V时,30060+30x4030+ 40=3.89iA30x3.8930+ 4030 =50V当电压为360Y时,36060+30x40=4.67mA30+ 40V30 4.6730 + 4030= 60VO点的电位升高V(F60-50=IoV4 .一只110V、8W的指示灯要接在380V的电源上，应当串联多大值的电阻？该电阻应选用
12、多大功率？Q解:电路上流过的电流为/=就=0.0727A应串电阻值为R=的史担=3714C0.0727该电阻功率为P=I2xR=0.07272X3714W=19.63W应选功率为20W的电阻5 .如图2.42所示电路，已知心=6V,=3,庐4。计算通过理想电压源的电流及理想电流源两端的电压，并根据两个电源功率的计算结果，分别说明各个电源是产生功率还是吸收功率。图2.42计算题5电路解：(a)首先根据欧姆定律可得出R上电压Ur=3X4=12V,方向与IS箭头方向致;设电路绕行方向为顺时针，列KVL方程：-Us+Ur+Uis=O,WUis=6-12=-6V,负值说明该电压方向与电流源箭头方向相反，
13、即上低下高，该电流源电压、电流为非关联方向，所以是发出功率，电压源电压、电流也是非关联方向，因此也是发出功率，电阻R的电压、电流方向关联，是吸收功率。发出功率：6336=36W,吸收功率：12X3=36W功率平衡。(b)根据欧姆定律得出R上通过的电流：I=64=L5A电压源上通过的电流为31.5=1.5A,方向与电压源关联，因此电压源吸收功率，电流源上电压、电流非关联，为发出功率。该电路上，发出功率：63=18W吸收功率：61.5+6l.5=18W功率平衡。6 .求图2.43所示各电路的入端电阻尼b。30图2.43计算题6电路解：(a)Rab=2+(3/6+6)/8=6Q；(b)电桥平衡，因此
